ڈبل گرڈر اوور ہیڈ کرین آسٹریلیا کو برآمد کی گئی: کم ہیڈ روم پیپر مل کے لیے انجنیئر

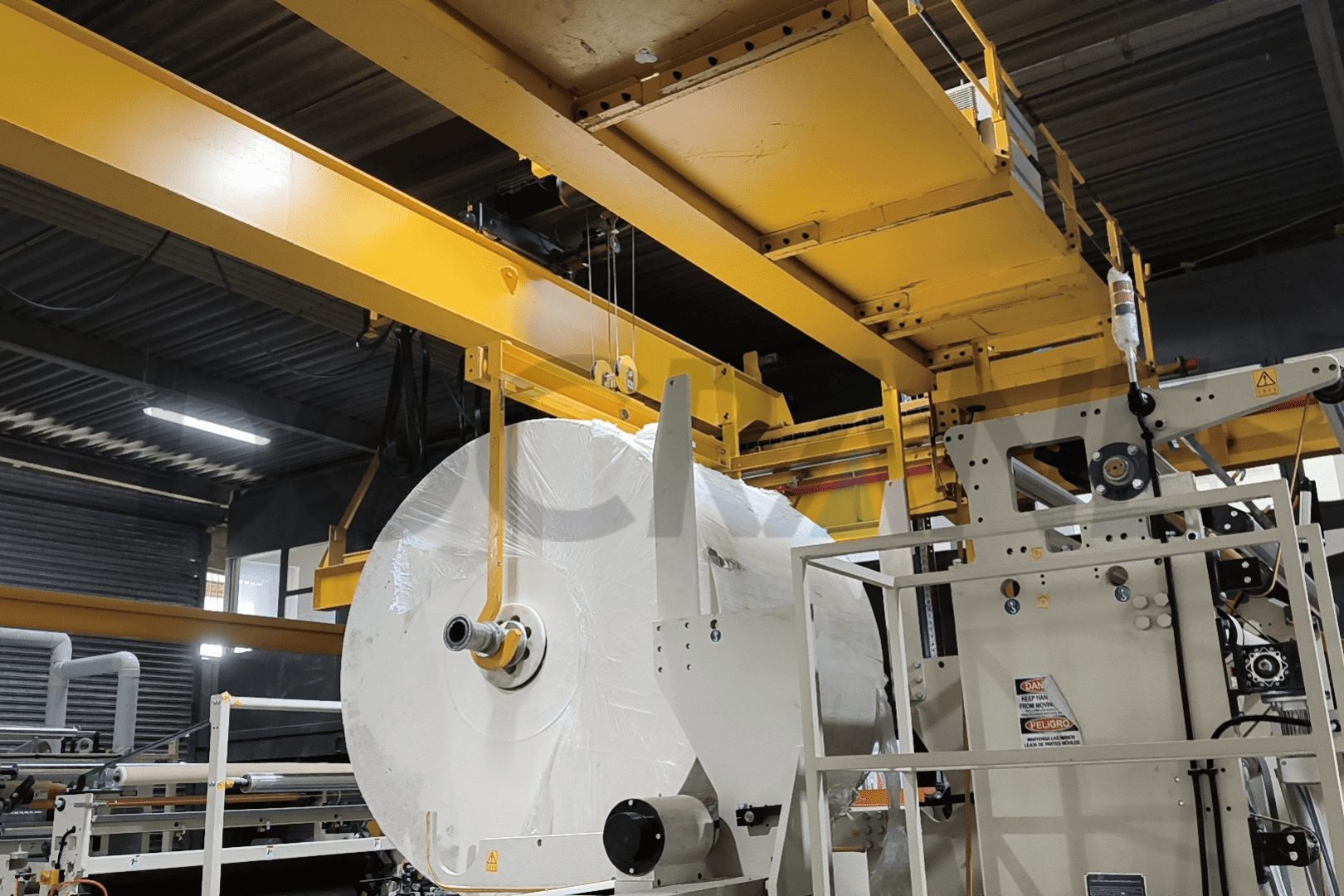

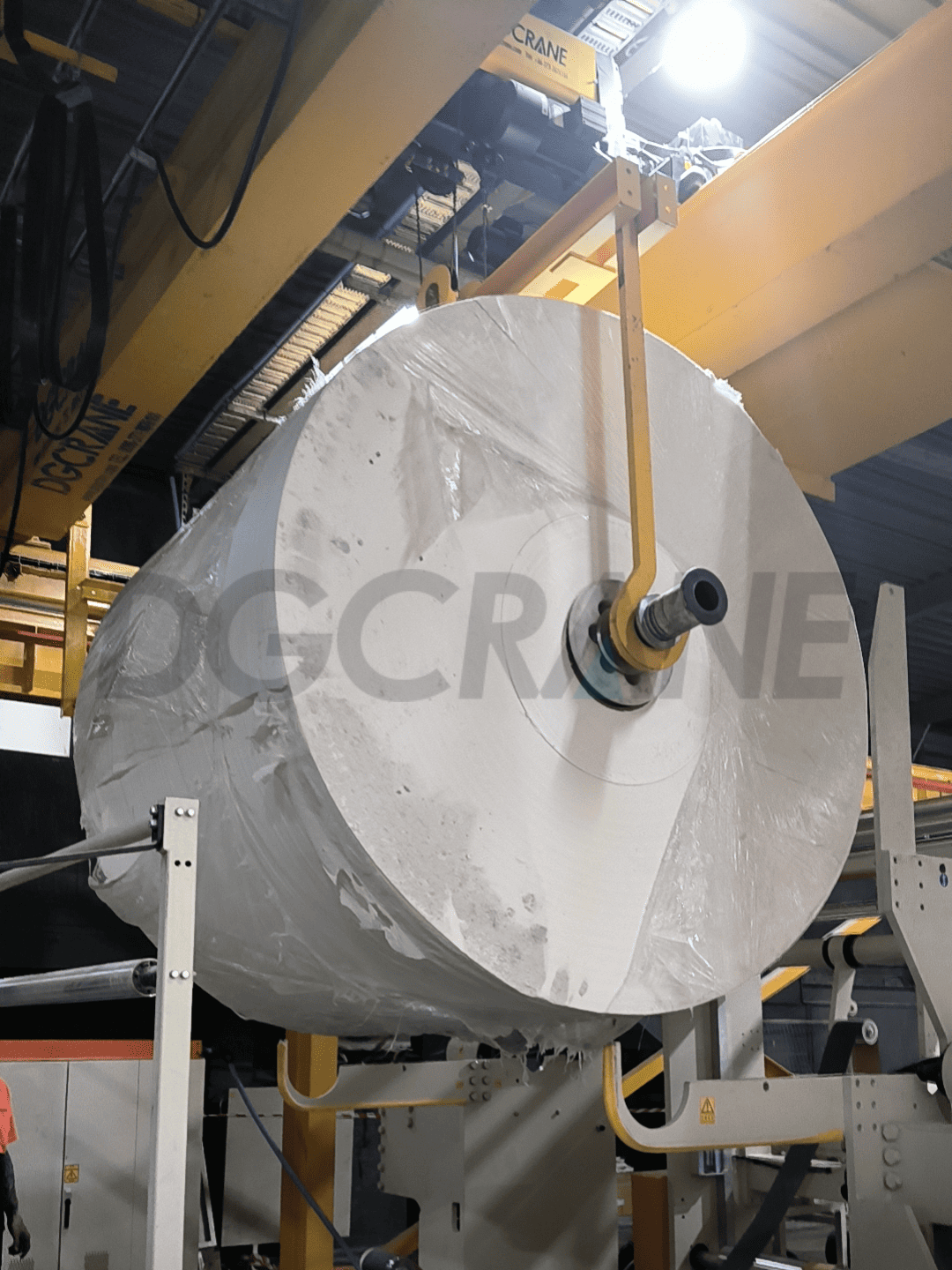

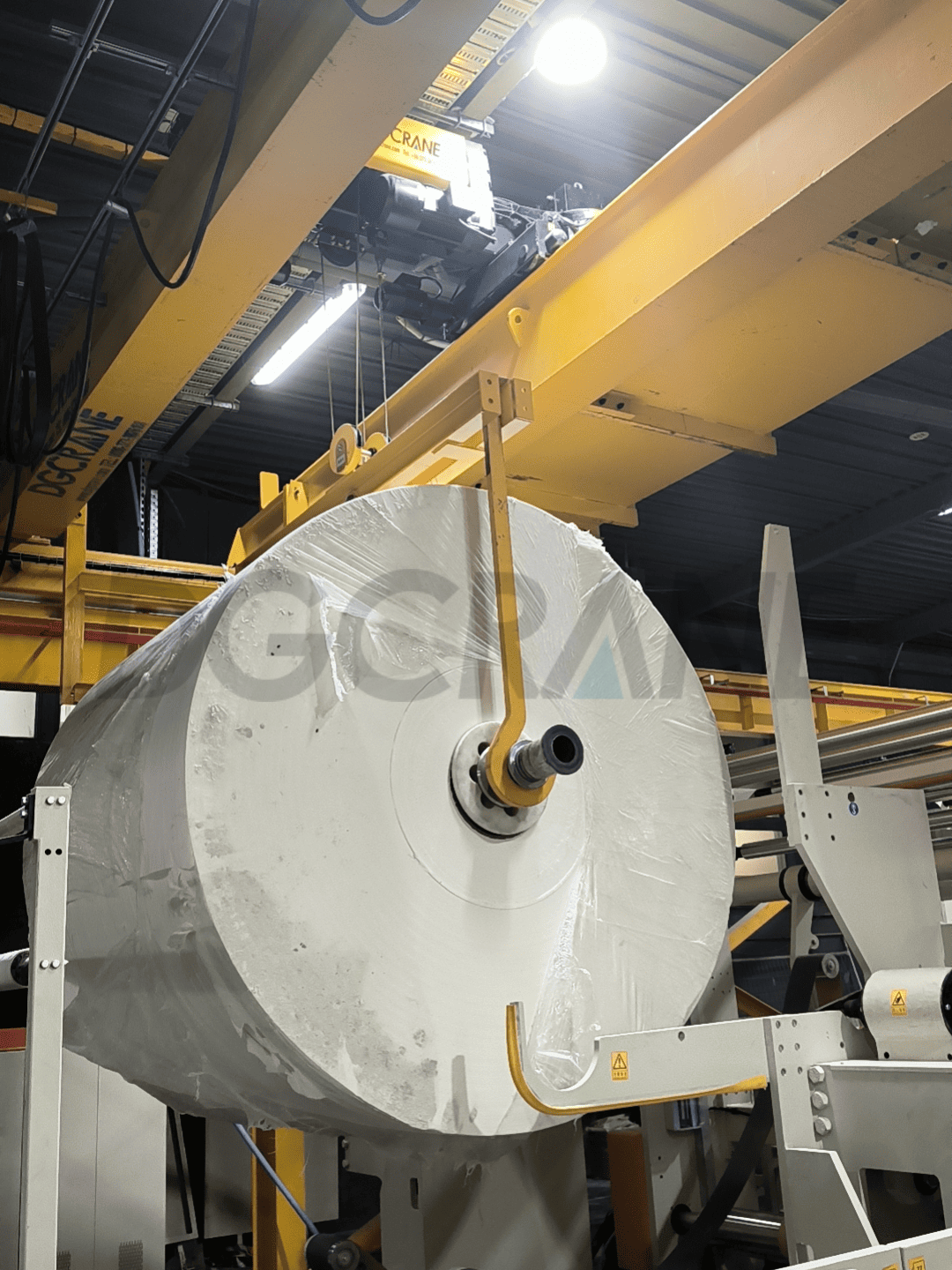

ایک آسٹریلوی پیپر مل کو پیپر رول ہینڈلنگ کے لیے 5 ٹن ڈبل گرڈر اوور ہیڈ کرین کی ضرورت تھی۔ ورکشاپ کی محدود جگہ اور انتہائی محدود ہیڈ روم کی وجہ سے، DGCRANE نے ایک NLH 5-ٹن کم ہیڈ روم ڈبل گرڈر اوور ہیڈ کرین کو اپنی مرضی کے مطابق بنایا، جس نے عمارت کی محدود اونچائی کے اندر مطلوبہ لفٹنگ اونچائی کو کامیابی سے پورا کیا۔

گاہک کی درخواست پر، ہم نے انجینئرز کو سائٹ پر تنصیب کی رہنمائی فراہم کرنے کے لیے روانہ کیا۔ تنصیب، کمیشننگ، لوڈ ٹیسٹنگ، اور آپریٹر کی تربیت سمیت پورا عمل، صرف 10 دنوں میں مکمل ہوا، جس سے صارف کو کرین کو آسانی سے چلانے میں مدد ملی۔

پروجیکٹ کا جائزہ

گاہک آسٹریلیا میں ایک پیپر مل ہے جس کے لیے ایک کی ضرورت ہے۔ ڈبل گرڈر اوور ہیڈ کرین کاغذی رول ہینڈلنگ کے لیے، ایک معاون اسٹیل ڈھانچے کے ساتھ۔ کرین کی وضاحتیں مندرجہ ذیل تھیں۔

• لفٹنگ کی صلاحیت: 5t
• اسپین: 9.42 میٹر
• اٹھانے کی اونچائی: 4.279 میٹر
• ورکنگ ڈیوٹی: A5
• وولٹیج: 400V/50Hz/3Ph

ورکشاپ کے طول و عرض کا جائزہ لینے کے بعد، ہم نے ایک بڑے چیلنج کی نشاندہی کی: انتہائی محدود عمارت کی جگہ۔

• ورکشاپ پہلے ہی ایک فلیٹ چھت اور صرف 5.3 میٹر کی واضح اونچائی کے ساتھ تعمیر کی گئی تھی، جبکہ لفٹنگ کی مطلوبہ اونچائی 4.279 میٹر سے کم نہیں تھی۔
• ورکشاپ کی واضح چوڑائی 10.7m تھی، اور سٹیل کے ڈھانچے کی چوڑائی 10m تھی، جس کے لیے ہک کے بائیں-دائیں اور آگے پیچھے کی حد کی پوزیشنوں پر خصوصی توجہ دینے کی ضرورت تھی۔

اس کے علاوہ، گاہک کی مخصوص برقی ضروریات تھیں:

• وائرنگ کو آسٹریلوی معیارات کے مطابق ہونا چاہیے۔
• اہم برقی اجزاء اور VFDs کا شنائیڈر برانڈ ہونا چاہیے۔

کام کے ان حالات اور تقاضوں کی بنیاد پر، ہم نے مکمل طور پر اپنی مرضی کے مطابق ڈیزائن، مینوفیکچرنگ اور ڈیلیوری کا حل نکالا۔

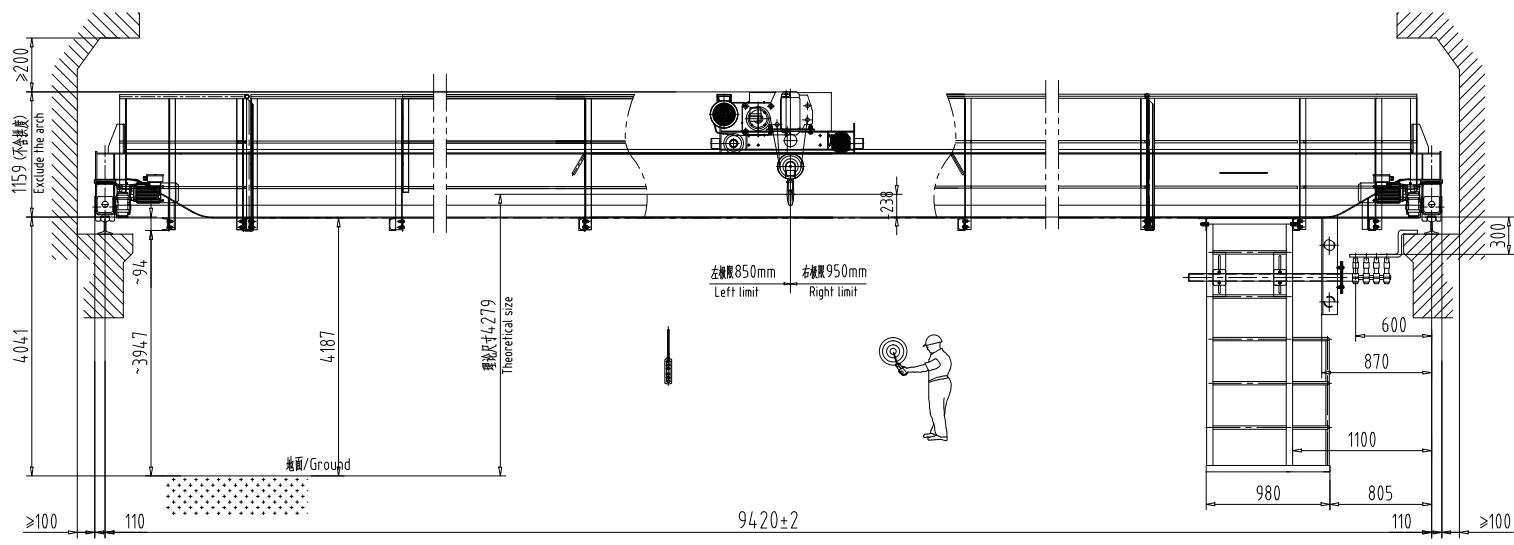

کومپیکٹ ڈبل گرڈر اوور ہیڈ کرین ڈیزائن: زیادہ سے زیادہ جگہ کا استعمال

• ہک اپ لو ہیڈ روم ڈیزائن
  • ہک صرف شہتیر کے نیچے کام کرنے کے بجائے، دو اہم گرڈروں کے درمیان گہا میں اوپر کی طرف بڑھ سکتا ہے۔
  • ہک مین گرڈر کی نچلی سطح سے تقریباً 94 ملی میٹر اوپر اٹھ سکتا ہے۔
  • کرین کی مجموعی اونچائی میں اضافہ کیے بغیر، ایک اضافی ~94mm مؤثر لفٹنگ اونچائی حاصل کی جاتی ہے۔
• ریل کے بجائے فلیٹ اسٹیل کا رن وے
  • ٹرالی رن وے 30×50 فلیٹ اسٹیل کا استعمال کرتا ہے جو افقی طور پر بچھایا گیا ہے۔
  • یہ روایتی عمودی ماونٹڈ ریلوں کی جگہ لے لیتا ہے، جس سے رن وے سسٹم کے زیر قبضہ عمودی جگہ کم ہوتی ہے۔
  • دسیوں ملی میٹر اونچائی کی جگہ بچاتا ہے۔
• کومپیکٹ مجموعی ساخت کا ڈیزائن
  • آپٹمائزڈ مین گرڈر کراس سیکشن اور ٹرالی لے آؤٹ
  • کرین کی کل اونچائی (ریل کے اوپر سے آلات کے اوپر تک، کیمبر کو چھوڑ کر) صرف 1159 ملی میٹر ہے
  • ایک جیسی خصوصیات کے ساتھ روایتی ڈبل گرڈر کرینوں سے نمایاں طور پر کم
• آپٹمائزڈ ٹاپ سیفٹی کلیئرنس
  • حفاظتی معیارات پر پورا اترتے ہوئے بھی اعلیٰ حفاظتی کلیئرنس کو ٹھیک سے ایڈجسٹ کیا گیا تھا۔
  • روایتی ڈیزائن عام طور پر ≥200mm حفاظتی مارجن محفوظ رکھتے ہیں۔ اس پروجیکٹ نے اسے کام کے اصل حالات کی بنیاد پر بہتر بنایا
  • مزید قیمتی محدود ہیڈ روم جاری کرتا ہے۔

مندرجہ بالا مشترکہ اقدامات کے ذریعے، کرین کو صرف 5.3m کی انتہائی محدود عمارت کی اونچائی کے تحت کامیابی کے ساتھ نصب اور چلایا گیا، جس سے 4.279m لفٹنگ اونچائی ڈبل گرڈر اوور ہیڈ کرین آپریشن حاصل ہوا۔

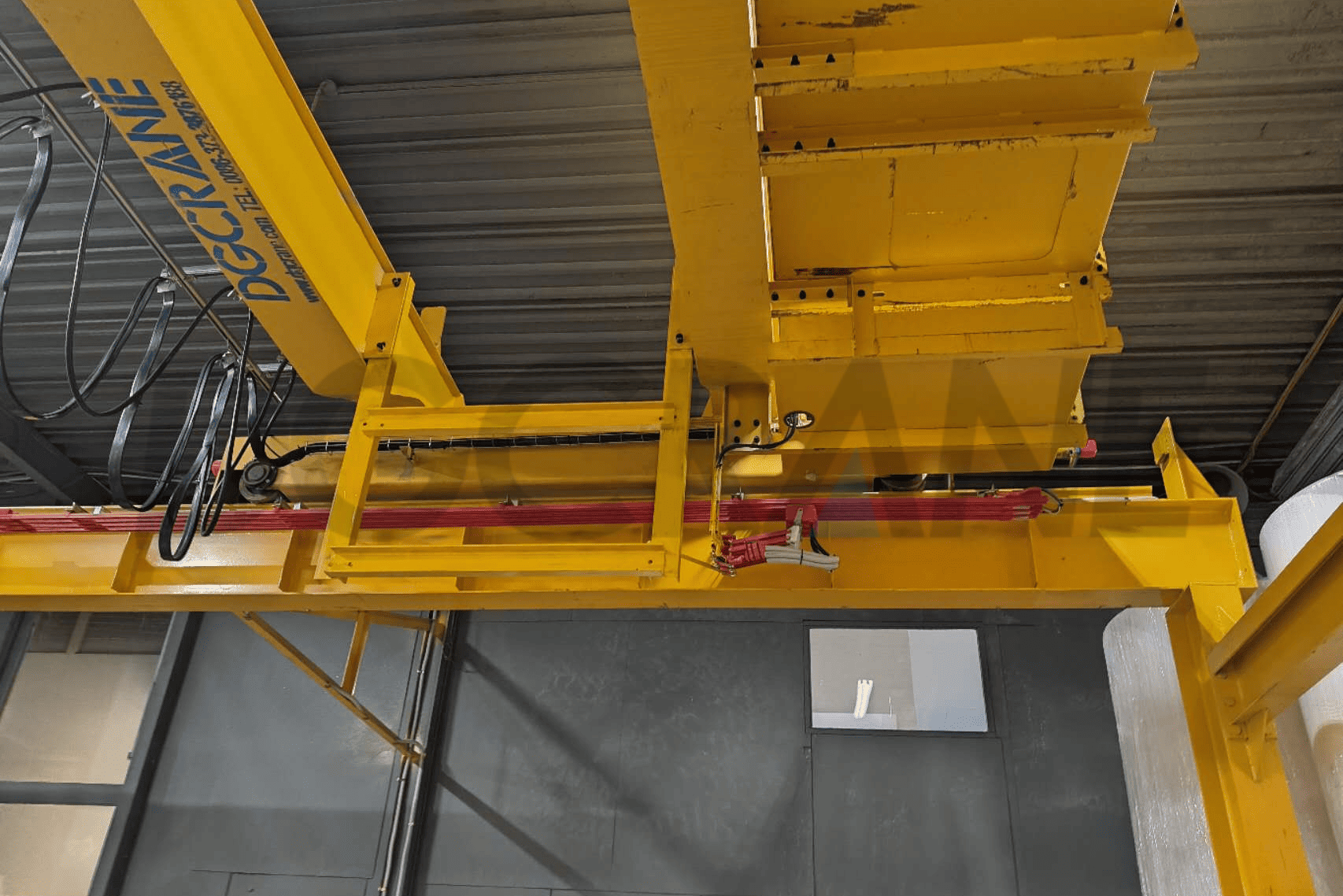

الیکٹریکل سسٹم: مکمل VFD کنٹرول کے ساتھ آسٹریلوی گرڈ کے معیار کے مطابق ڈیزائن کیا گیا ہے۔

اس پروجیکٹ کا برقی نظام خاص طور پر آسٹریلوی پیپر مل کی ضروریات کے مطابق ڈیزائن کیا گیا تھا، جس میں آسٹریلوی صنعتی وائرنگ کے معیارات کی تعمیل، 400V 50Hz تھری فیز پاور میں موافقت، گاہک کی مخصوص برانڈ کنفیگریشن، اور پیپر رول ہینڈلنگ ایپلی کیشنز کے لیے اعلیٰ وشوسنییتا اور حفاظت پر توجہ دی گئی تھی۔

• وائرنگ کا معیار: AS/NZS 3000 (آسٹریلین وائرنگ رولز) اور متعلقہ آسٹریلوی صنعتی برقی معیارات کے مطابق
• پاور سپلائی ملاپ: آسٹریلیائی صنعتی معیاری 400V/50Hz/3Ph؛ تمام مین موٹرز، کنٹرول ٹرانسفارمرز، کانٹیکٹرز، اور حفاظتی اجزاء 400V ریٹیڈ وولٹیج کے لیے منتخب کیے گئے ہیں، جس سے سائٹ پر ورکشاپ پاور ڈسٹری بیوشن سسٹم سے براہ راست رابطہ ممکن ہو سکے گا۔

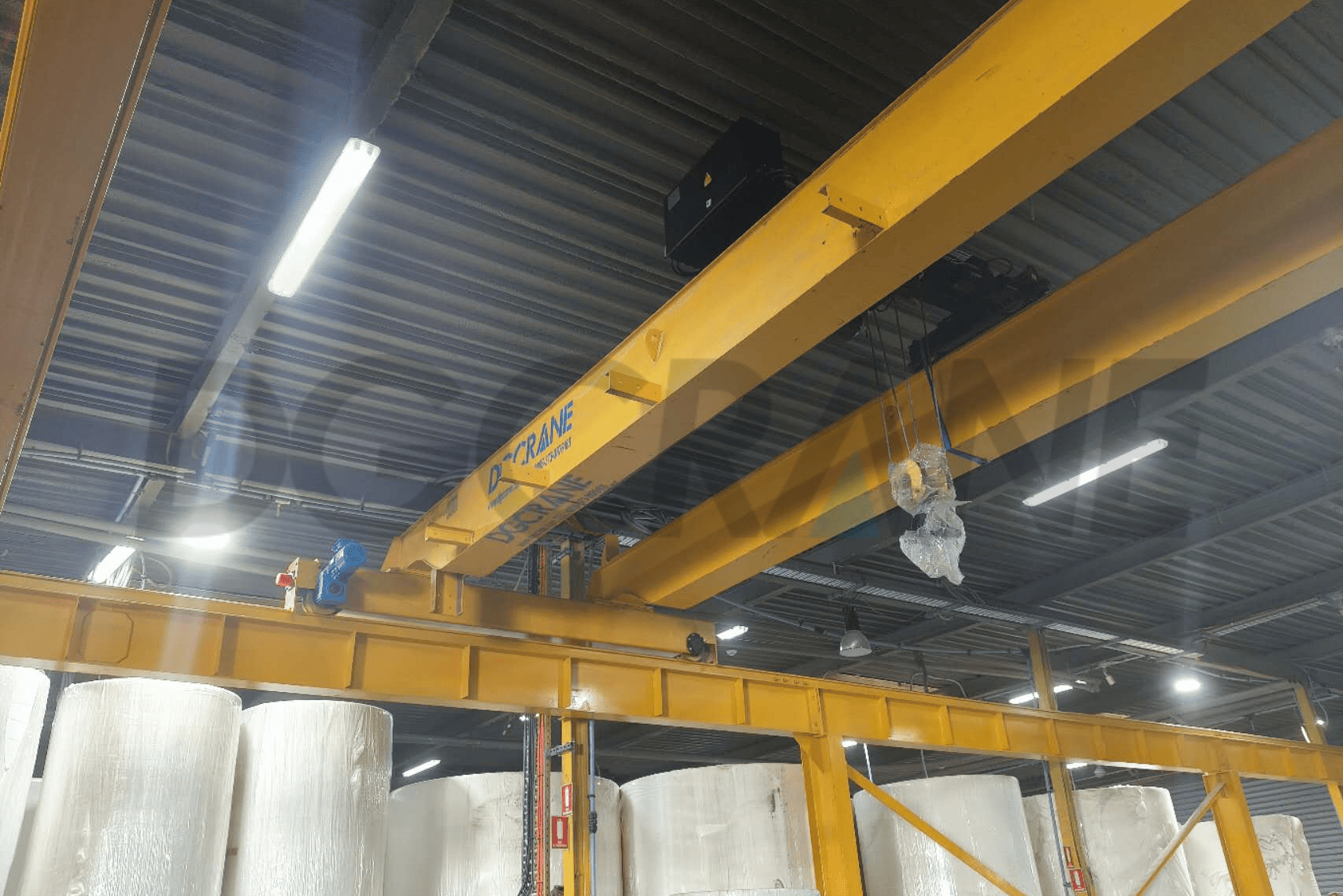

• مکمل VFD کنٹرول: تینوں میکانزم (ہائیسٹنگ، ٹرالی ٹریول، اور کرین ٹریول) شنائیڈر متغیر فریکوئنسی ڈرائیوز سے لیس ہیں۔ پیپر رول ہینڈلنگ کے لیے، VFD کنٹرول عملی فوائد فراہم کرتا ہے: کاغذی رول کو نقصان پہنچانے سے بچنے کے لیے ہموار کم رفتار لفٹنگ اور کم کرنا، اور کارکردگی کو بہتر بنانے کے لیے بغیر لوڈ آپریشن کے دوران تیز رفتار واپسی
• کنٹرول موڈ: وائرلیس ریموٹ کنٹرول + وائرڈ پینڈنٹ کنٹرول، آپریٹرز کو ایک مقررہ پوزیشن پر رہنے کے بجائے زمین پر پیپر رول کی پیروی کرنے کی اجازت دیتا ہے۔ بٹن اور ریموٹ لیبلز کو انگریزی متن یا سمتی علامتوں کے ساتھ ڈیزائن کیا گیا ہے، جو آسٹریلوی صارفین کو فوری طور پر سمجھنے اور عمل کرنے کے قابل بناتا ہے۔

سائٹ پر انسٹالیشن: انسٹالیشن اور کمیشننگ کے لیے 10 دن

گاہک کی ضروریات کے مطابق، ہمارے پیشہ ورانہ تنصیب انجینئرز کو سائٹ پر نگرانی اور رہنمائی کے لیے آسٹریلیا بھیج دیا گیا تھا۔ سازوسامان کی آمد سے لے کر حتمی قبولیت تک، تنصیب، کمیشننگ، لوڈ ٹیسٹنگ، اور آپریٹر کی تربیت کو مکمل کرنے میں صرف 10 دن لگے، جس سے سسٹم کو تیزی سے شروع کیا جا سکے۔

گاہک کی ضروریات کے مطابق، ہمارے پیشہ ورانہ تنصیب انجینئرز کو سائٹ پر نگرانی اور رہنمائی کے لیے آسٹریلیا بھیج دیا گیا تھا۔ سازوسامان کی آمد سے لے کر حتمی قبولیت تک، تنصیب، کمیشننگ، لوڈ ٹیسٹنگ، اور آپریٹر کی تربیت کو مکمل کرنے میں صرف 10 دن لگے، جس سے سسٹم کو تیزی سے شروع کیا جا سکے۔

تنصیب کے دوران حل ہونے والے اہم مسائل:

• انسٹالیشن فاؤنڈیشنز غائب ہیں: سائٹ میں کلیدی اجزاء کی کمی تھی جیسے سی سیکشن اسٹیل سلائیڈنگ ریل، بس بار، اور پٹڑی سے اترنے کے خلاف بریکٹ۔ انجینئرز نے فوری طور پر مواد کی خریداری، من گھڑت تنصیب کے اجزاء کو سائٹ پر مربوط کیا، بس بار سپورٹ کی ویلڈنگ مکمل کی، اور مواد پہنچنے کے بعد تنصیب اور بجلی کا کنکشن مکمل کیا۔
• تنصیب کی محدود جگہ: ورکشاپ کی اونچائی کم ہونے کی وجہ سے، واک ویز، گارڈریلز، اور مینٹیننس پلیٹ فارمز کی تنصیب پر پابندی تھی۔ انجینئرز حفاظت اور استعمال کو یقینی بنانے کے لیے سائٹ کے طول و عرض اور بہتر تنصیب کے طریقوں کی بنیاد پر گارڈریلز کو کاٹتے ہیں، ان میں ترمیم کرتے ہیں اور دوبارہ ویلڈ کرتے ہیں۔
• آپریٹنگ اسپیس میں مداخلت: ورکشاپ کی روشنی، کیمرے، اور ایئر پائپ ٹرالی کی نقل و حرکت میں مداخلت کرتے ہیں۔ گاہک کے ساتھ بات چیت کے بعد، ان سہولیات کو مداخلت کو ختم کرنے اور مکمل رینج کے محفوظ آپریشن کو یقینی بنانے کے لیے ایڈجسٹ کیا گیا تھا۔
• آلات کی کمیشننگ اور جانچ: تنصیب کے بعد، بس بارز کا پاور اپ، نو لوڈ آپریشن، لوڈ ٹیسٹنگ، بریک سسٹم چیک، اور VFD پیرامیٹر ٹیوننگ کی گئی تاکہ کارکردگی کی جامع تصدیق کی جا سکے، ہموار آپریشن، درست پوزیشننگ، اور قابل اعتماد بریکنگ کو یقینی بنایا جا سکے۔
• آپریٹر کی تربیت اور حتمی قبولیت: کمیشننگ کے بعد، انجینئرز نے سائٹ پر تربیت فراہم کی، آپریشن کے طریقہ کار، روزانہ کی دیکھ بھال، اور حفاظتی احتیاطی تدابیر کی تفصیل سے وضاحت کی، اور حتمی قبولیت کے لیے لوڈ ٹیسٹنگ اور دستاویزات میں مدد کی، گاہک کی طرف سے آزاد اور محفوظ آپریشن کو یقینی بنایا۔

ترسیل کے نتائج

کرین سسٹم کی ساختی اصلاح اور سائٹ پر مربوط تنصیب کے ذریعے، اس منصوبے کو کامیابی کے ساتھ نافذ کیا گیا اور انتہائی خلائی رکاوٹوں کے تحت مستحکم طریقے سے چلایا گیا، جس سے درج ذیل کلیدی نتائج حاصل ہوئے:

• صرف 5.3m کی واضح اونچائی والی ورکشاپ کے تحت 4.279m کی لفٹنگ اونچائی کی مکمل فعالیت حاصل کی
• ہیڈ روم کے کم حالات کے لیے منظم طریقے سے مین گرڈر، ٹرالی لے آؤٹ، اور رن وے کا نظام، عمودی جگہ کے غیر موثر استعمال کو کم کرتا ہے۔
• 10 دن کے اندر 5t ڈبل گرڈر اوور ہیڈ کرین کی تنصیب، کمیشننگ، لوڈ ٹیسٹنگ اور آپریٹر کی تربیت مکمل کی گئی، جس سے تیزی سے کمیشننگ اور انتظار کے وقت کو کم کیا جا سکتا ہے۔
• پہلی کوشش میں لوڈ ٹیسٹ پاس لہرانا، ٹرالی کا سفر، کرین کا سفر، اور بریک لگانے کے نظام سبھی معمول کے مطابق چلتے ہیں۔ کسٹمر نے تسلی بخش کارکردگی اور مستحکم آپریشن کی اطلاع دی۔

تنگ ورکشاپ کے لیے کم ہیڈ روم اوور ہیڈ کرین کی ضرورت ہے؟

اگر آپ کی ورکشاپ میں عمارت کی اونچائی محدود ہے، کلیئرنس کی پیچیدہ رکاوٹیں، یا لفٹنگ اونچائی کے سخت تقاضے ہیں، تو ایک معیاری اوور ہیڈ کرین کافی نہیں ہو سکتی۔

DGCRANE اپنی مرضی کے مطابق کم ہیڈ روم ڈبل گرڈر اوور ہیڈ کرینوں میں مہارت رکھتا ہے جو انتہائی خلائی حدود کے لیے ڈیزائن کیا گیا ہے — اٹھانے کی اونچائی، حفاظت یا قابل اعتماد کی قربانی کے بغیر۔

ہم فراہم کرتے ہیں:

• آپ کی حقیقی ورکشاپ ڈرائنگ پر مبنی درزی سے تیار کردہ کرین ڈیزائن
• کم ہیڈ روم آپٹیمائزیشن سلوشنز (ہک اپ ڈیزائن، کمپیکٹ ٹرالی، آپٹمائزڈ گرڈر ڈھانچہ)
• مقامی برقی معیارات کی تعمیل (AS/NZS، IEC، وغیرہ)
• سائٹ پر تنصیب کی رہنمائی اور کمیشننگ سپورٹ
• مکمل لوڈ ٹیسٹنگ، آپریٹر کی تربیت، اور دستاویزات کی معاونت

اپنے ورکشاپ کی ترتیب یا لفٹنگ کی ضروریات ہمارے ساتھ شیئر کریں، اور ہماری انجینئرنگ ٹیم 24 گھنٹوں کے اندر اپنی مرضی کے مطابق حل فراہم کرے گی۔

محدود جگہ میں اپنی لفٹنگ کی اونچائی کو زیادہ سے زیادہ کرنے کے لیے آج ہی ہم سے رابطہ کریں۔
