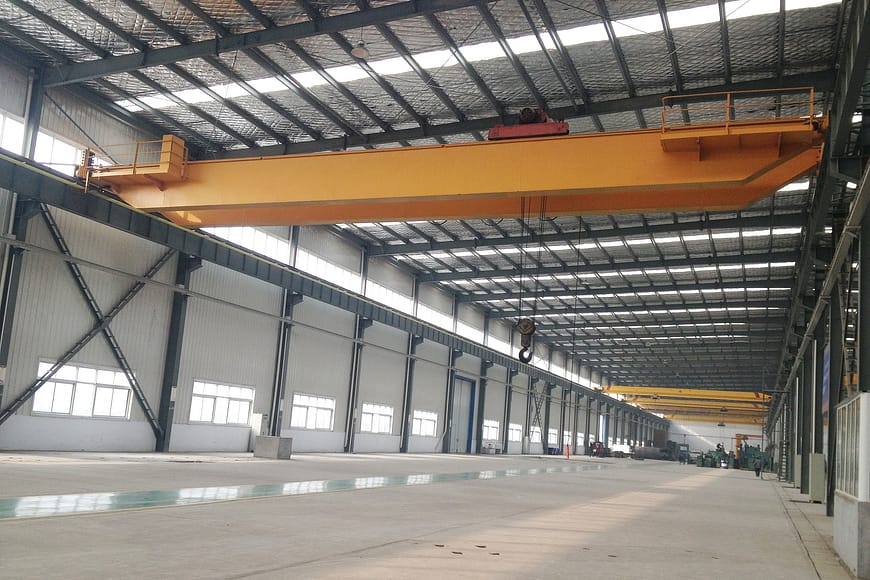

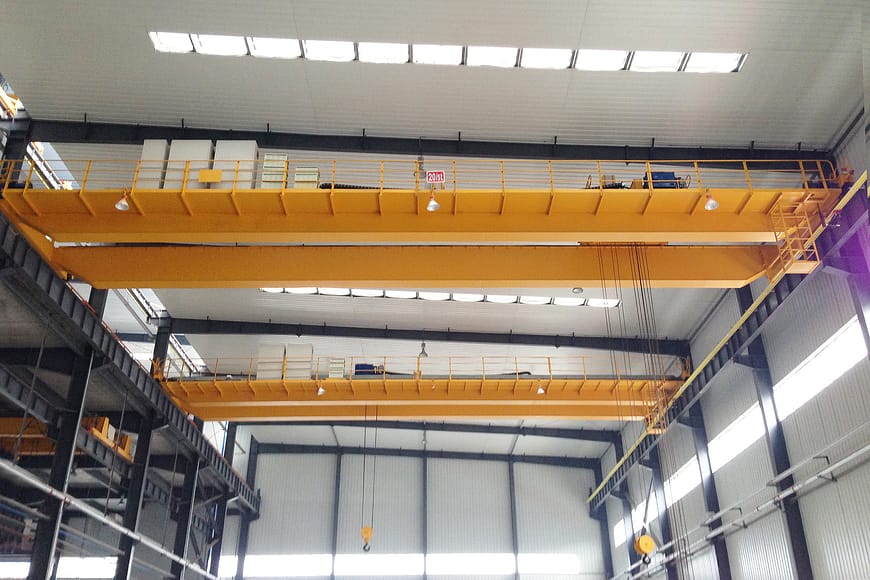

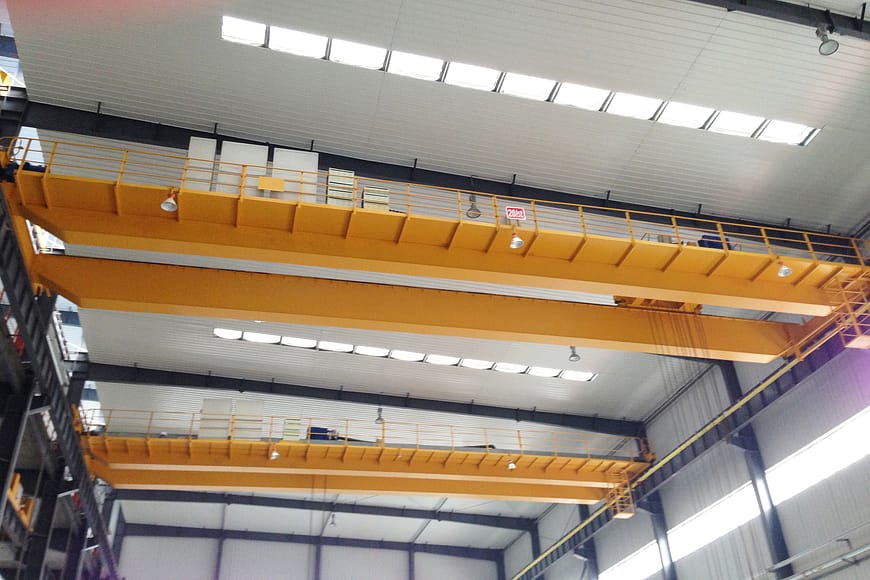

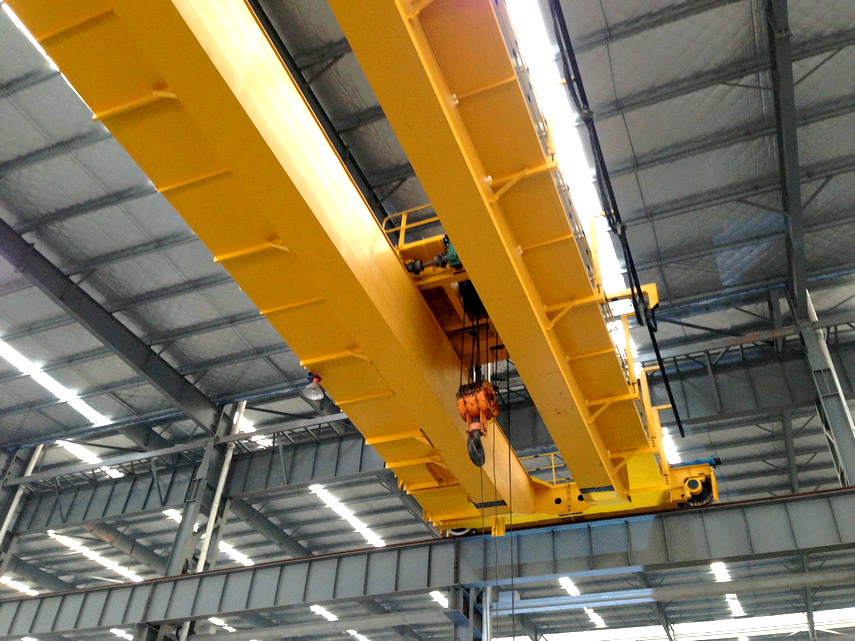

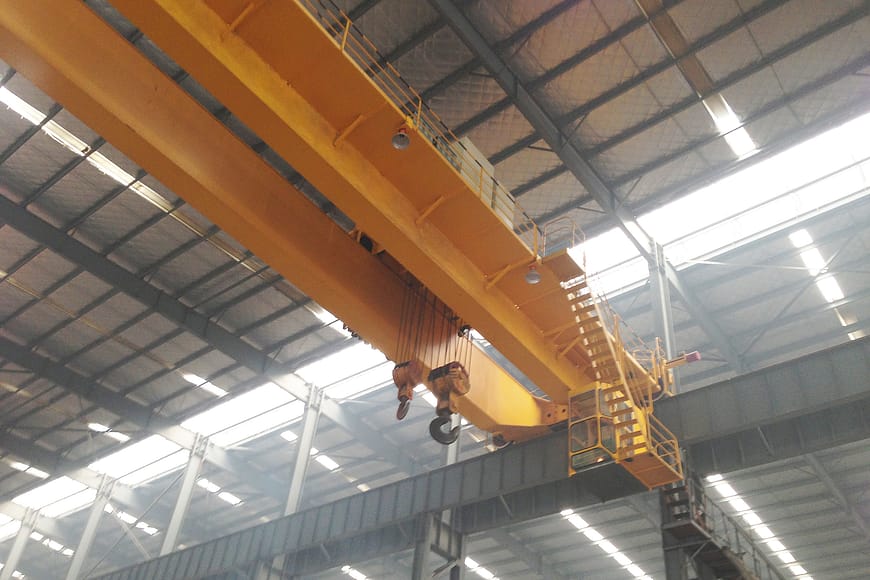

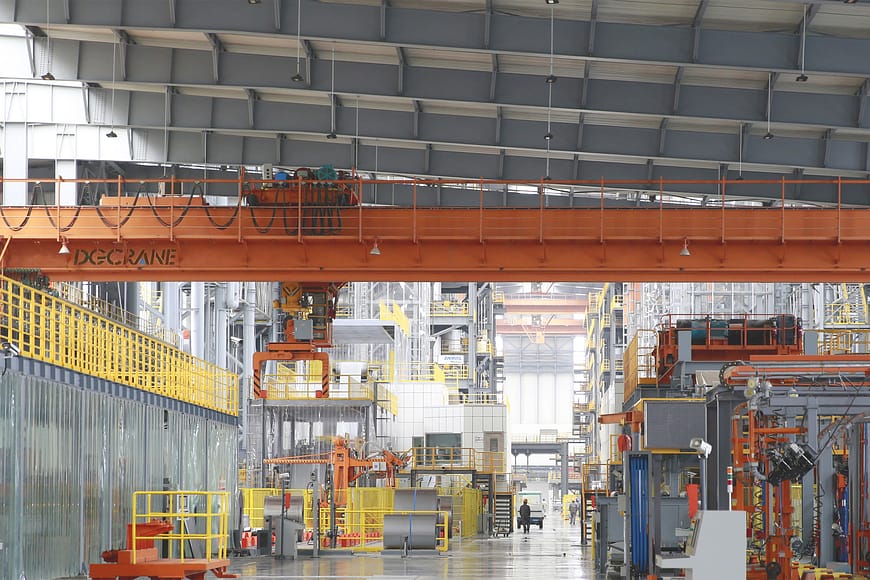

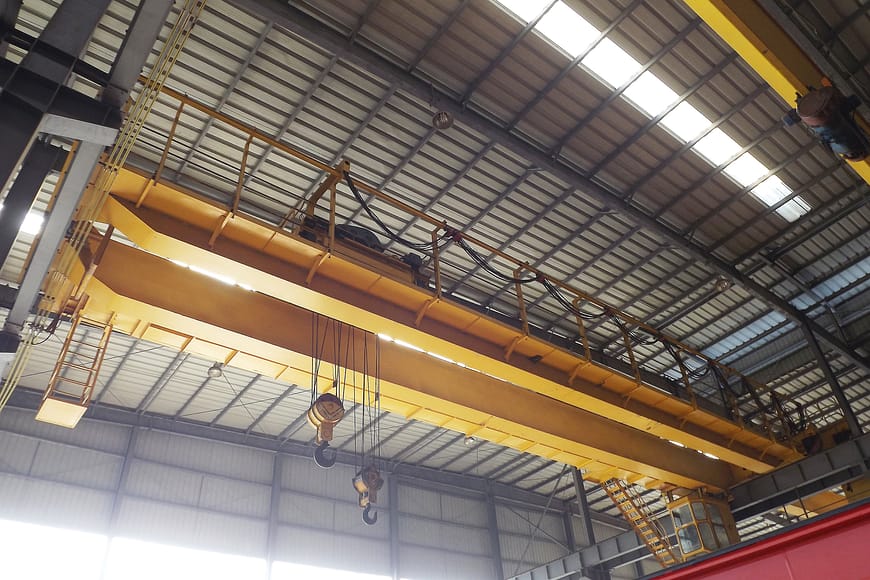

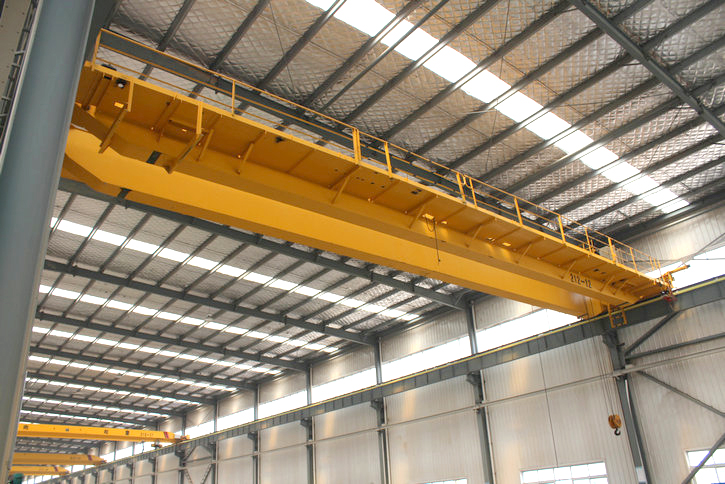

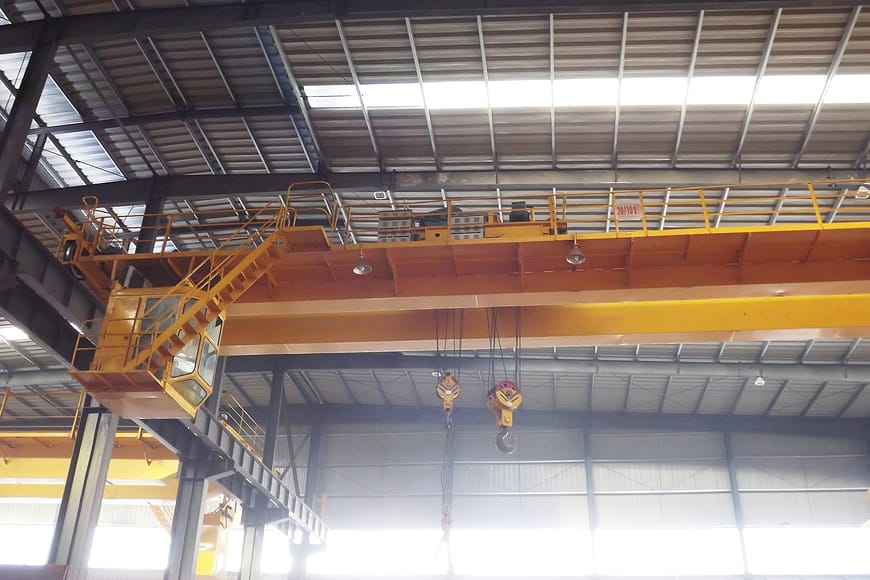

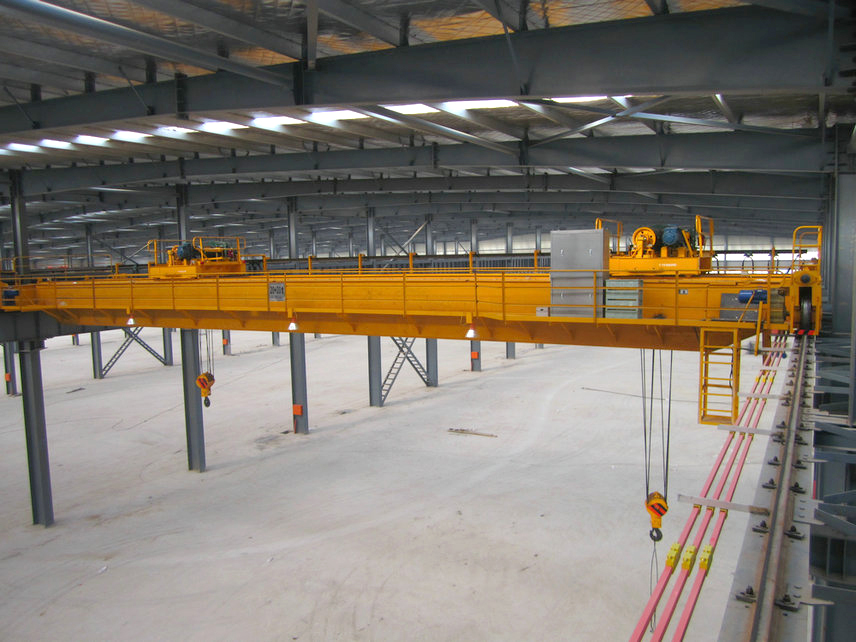

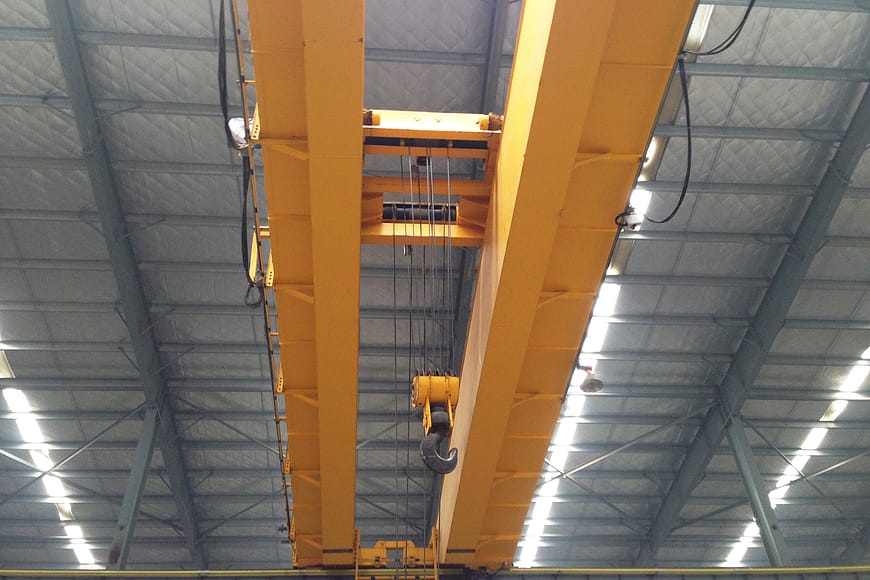

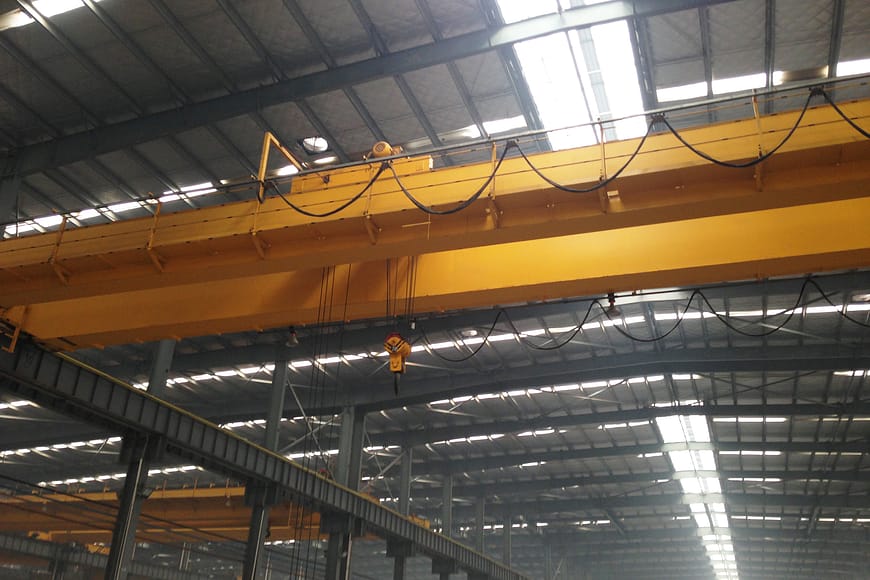

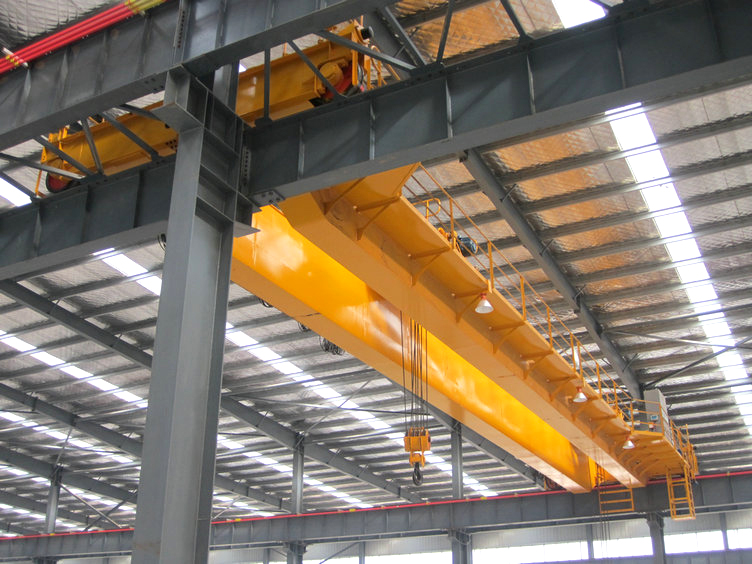

ڈبل گرڈر ایوٹ کرینیں۔

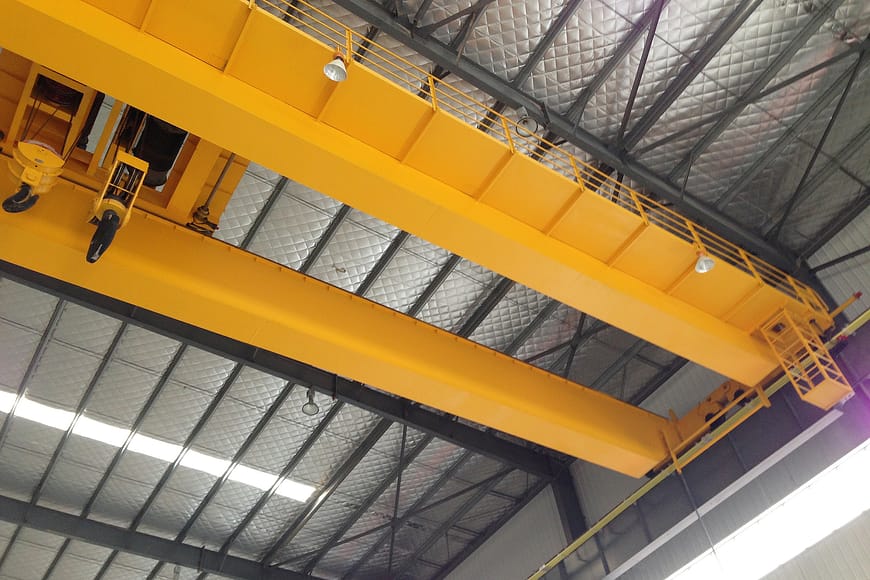

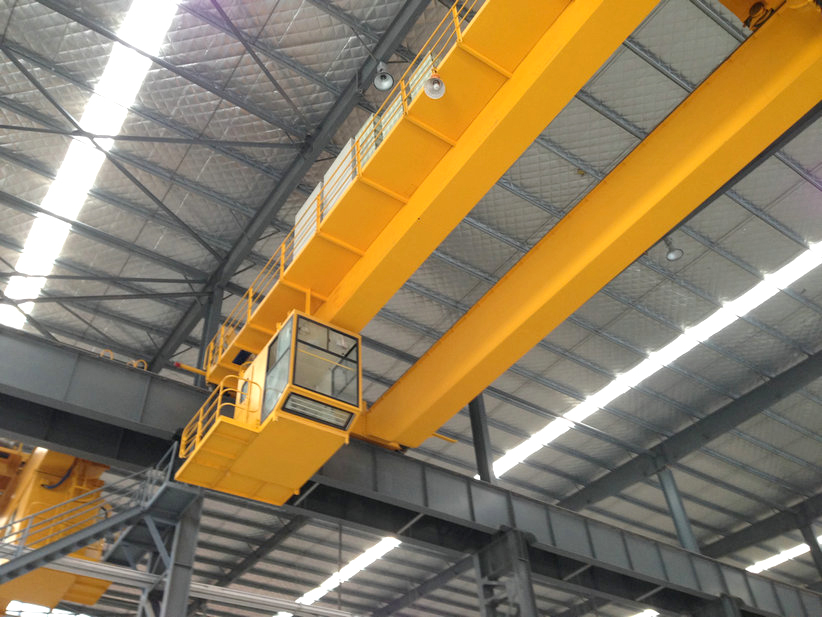

مین گرڈر ٹریک پر باکس کی شکل کا ڈھانچہ ہے۔ مین گرڈر کے حصے کا ANSYS محدود عنصر کے حساب کتاب کے طریقہ کار کا استعمال کرتے ہوئے منظم طریقے سے تجزیہ اور حساب لگایا جاتا ہے تاکہ یہ یقینی بنایا جا سکے کہ اس میں کافی طاقت، سختی اور مجموعی استحکام ہے۔ مین گرڈر کا کیمبر (1～1.4) S/1000 ہے، اور زیادہ سے زیادہ کیمبر پوزیشن کو اسپین کے وسط کے 1/10 کے اندر کنٹرول کیا جاتا ہے۔ مین گرڈرز کا بنیادی تناؤ کا رکن Q255B ہے، اور پلیٹ کی کم از کم موٹائی 6mm سے کم نہیں ہے۔

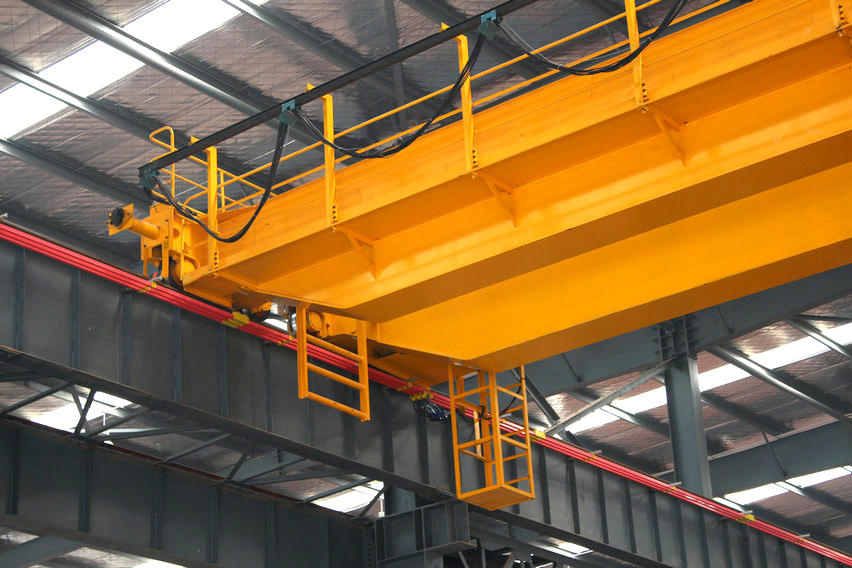

آخری کیریجز باکس کی شکل کی ساخت ہوتی ہیں، اور آخری گاڑیوں اور مین گرڈرز کے درمیان تعلق سخت کنکشن ہے۔ نقل و حمل کی سہولت کے لیے، آخری گاڑیوں کو منقطع اور اعلیٰ طاقت والے بولٹ کے ذریعے جوڑا جاتا ہے۔ ہر کنیکٹنگ پلیٹ کو ریمیڈ بولٹ کے ساتھ پوزیشن میں رکھا گیا ہے، اور فیکٹری میں پوزیشننگ چیک مارک بنایا گیا ہے۔

پل پلیٹ فارم کی ٹہلنے والی سطح 3 ملی میٹر کی موٹائی کے ساتھ غیر پرچی پیٹرن والی اسٹیل پلیٹ سے بنی ہے۔ پل کے چینلز 1050 ملی میٹر کی اونچائی کے ساتھ ریلنگ سے لیس ہیں۔ ریلنگ 350 ملی میٹر کے وقفے کے ساتھ افقی کراس بار سے لیس ہیں۔ کوئی بھی جگہ پلاسٹک کی خرابی کے بغیر کسی بھی سمت سے 1kN (100kgf) بوجھ برداشت کر سکتی ہے۔ تمام ریلنگ اسٹیمپنگ پلیٹس اور بولٹ کے ذریعے منسلک ہیں، یہ سمجھتے ہوئے کہ سائٹ پر کوئی ویلڈنگ نہیں ہے۔

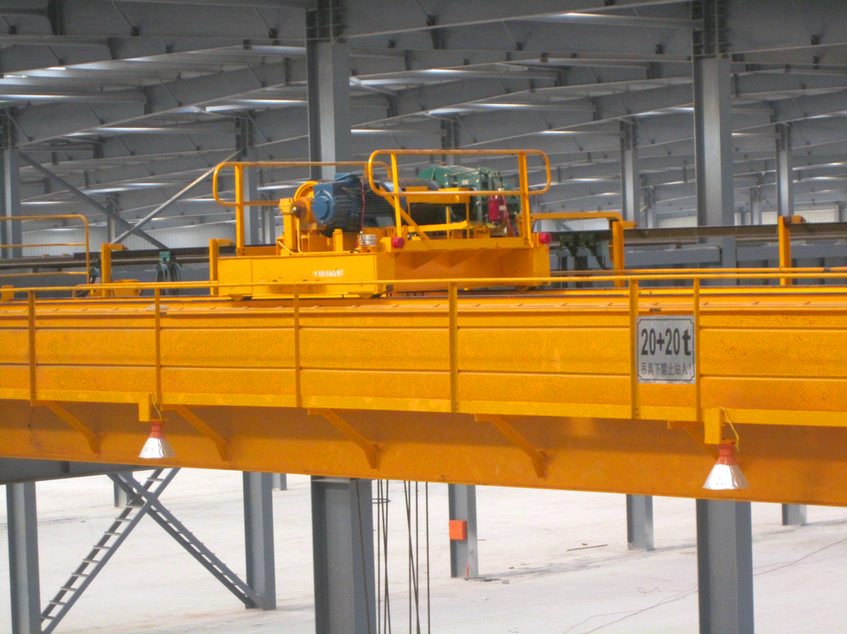

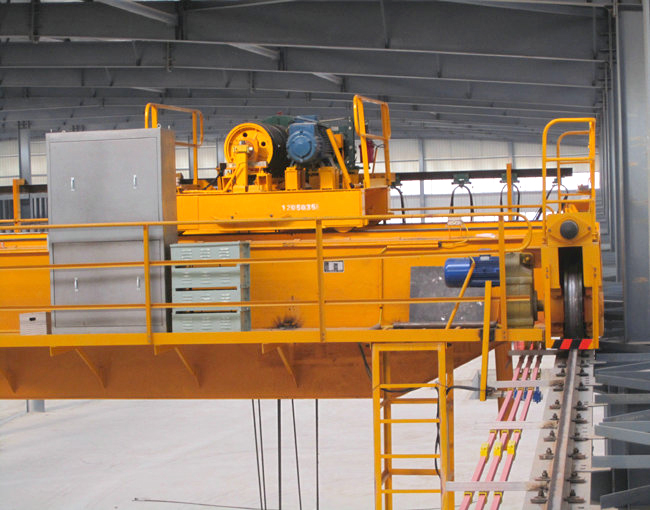

اہم اور معاون لفٹنگ میکانزم ایک ہی ٹرالی فریم پر ترتیب دیے گئے ہیں، ہر میکانزم کے لیے آزاد ڈرائیونگ ڈیوائسز کے ساتھ

لہرانے کے طریقہ کار کے کام کرنے والے اصول: الیکٹرک موٹر کام کرتی ہے، رفتار کو ریڈوسر کے ذریعے تبدیل کیا جاتا ہے، اور پھر ڈرم کو ڈھول کپلنگ کے ذریعے چلایا جاتا ہے، اور لفٹنگ ہک تار کی رسی کو سمیٹنے والے نظام کے ذریعے مکمل کیا جاتا ہے۔

لہرانے کا طریقہ کار سلسلہ وار مزاحمتی رفتار کنٹرول سسٹم کو اپناتا ہے، جس میں مستحکم بریک اور چھوٹے اثر اور ہک کی درست پوزیشننگ ہوتی ہے، جو نہ صرف صارف کی پیداواری کارکردگی کو بہتر بناتا ہے، بلکہ لہرانے کے طریقہ کار کے اجزاء کی سروس لائف کو بھی بہت بڑھا دیتا ہے۔

حفاظت اور وشوسنییتا کو یقینی بناتے ہوئے اجزاء کو ترتیب سے ترتیب دیا گیا ہے اور برقرار رکھنے میں آسان ہے۔

ٹرالی کے ٹرالی ٹراورسنگ میکانزم کو 4 پہیوں کی مدد حاصل ہے، اور ٹرالی کو سنٹرلائزڈ انداز میں چلانے کے لیے آزاد ڈرائیونگ سسٹم کا ایک سیٹ اپنایا گیا ہے۔

شروع کرتے وقت، ڈرائیونگ وہیل پھسلتا نہیں ہے، اور جب بریک لگاتے ہیں، تو یہ مستحکم اور قابل اعتماد ہوتا ہے۔ یہ ساختی انتظام ڈرائیو سسٹم کے اجزاء کی تنصیب، دیکھ بھال اور جدا کرنے کے لیے موزوں ہے۔

کرین ٹریولنگ میکانزم کو 4pcs کرین پہیوں کی مدد حاصل ہے، اور کرین کو الگ سے چلانے کے لیے دو آزاد ڈرائیو سسٹم استعمال کیے جاتے ہیں۔

کرین ٹریولنگ ڈرائیو سسٹم کی ٹرانسمیشن کی قسم یہ ہے: ایک موٹر گیئر کپلنگ اور ٹرانسمیشن شافٹ کے ذریعے ریڈوسر چلاتی ہے۔ ریڈوسر کا کم رفتار شافٹ وہیل شافٹ سے جوڑے کے ساتھ جڑا ہوا ہے، اور ڈرائیونگ وہیل کا تناسب 1:2 ہے۔ شروع کرتے وقت، ڈرائیونگ وہیل پھسلتا نہیں ہے، اور جب بریک لگاتے ہیں، تو یہ مستحکم اور قابل اعتماد ہوتا ہے۔ یہ ساختی انتظام ڈرائیو سسٹم کے اجزاء کی تنصیب، دیکھ بھال اور جدا کرنے کے لیے موزوں ہے۔

جعلی ہک بلاک

ہک ایک جعلی ہک ہے، ہک کا مواد DG20 ہے۔

تار کی رسی کی سروس لائف کو یقینی بنانے کے لیے گھرنی کے قطر اور تار کی رسی کے قطر کا تناسب 20 سے زیادہ ہے۔

گھرنی کا مواد کاسٹ اسٹیل یا نوڈولر کاسٹ آئرن ہے، کاسٹ اسٹیل ZG310-570 سے کم نہیں ہے، اور نوڈولر کاسٹ آئرن کی کارکردگی QT400-18 سے کم نہیں ہے۔

ٹرانسمیشن کی اچھی کارکردگی کے ساتھ جوڑا محفوظ اور قابل اعتماد ہے۔

ڈرائیو شافٹ 45# اسٹیل سے بنا ہے، اور طاقت کا سختی سے حساب کیا جاتا ہے۔ اس کی قابل اعتماد طاقت اور ہموار ٹرانسمیشن ٹارک کو یقینی بنائیں۔

فائبر کور سٹیل وائر رسی نرم ہے اور اچھی موڑنے کی کارکردگی ہے. یہ مضبوط جفاکشی، غیر جذب، اخراج کے خلاف مزاحمت، وغیرہ ہے۔ سٹیل کی تار کی رسی کو درست شکل دینا آسان نہیں ہے، قطر یکساں اور مستحکم ہے۔

کارنر باکس کی قسم کے وہیل سیٹ تمام آئل پائپوں کے ذریعے چلائے جاتے ہیں، جو تیل لگانے اور دیکھ بھال کے لیے آسان ہیں۔

پہیے کا مواد ZG340-640 کو اپناتا ہے، اور اسے اعلی درجے کی پاور فریکوئنسی ہیٹ ٹریٹمنٹ اور بجھانے کا نشانہ بنایا جاتا ہے۔

YWZ سیریز ہائیڈرولک تھرسٹر قسم بریک کو اپنائیں

بریک لگانا مستحکم، محفوظ اور قابل اعتماد ہے، اور عمل کی تعدد زیادہ ہے۔

• نرم دانت کی سطح کو کم کرنے والا
• لے جانے کی صلاحیت زیادہ ہے۔
• چھوٹے سائز، ہلکے وزن
• اعلی طاقت، کم شور، چھوٹے دولن
• سنگل سٹیج کی رفتار کا تناسب کم کرنے کے لیے متعدد مراحل استعمال کریں۔

الیکٹرک موٹر مختلف لفٹنگ مشینری اور میٹالرجیکل معاون آلات کو چلانے کے لیے موزوں ہے۔ اس میں اعلی اوورلوڈ صلاحیت اور مکینیکل طاقت ہے۔ یہ خاص طور پر قلیل مدتی یا وقفے وقفے سے چلنے والے آپریشن، بار بار شروع کرنے، بریک لگانے، اور اہم کمپن اور اثر والے آلات کے لیے موزوں ہے۔ موٹر اچھی سگ ماہی ہے

بفروں میں موشن میکانزم کی توانائی کو جذب کرنے اور اثر کو کم کرنے کی اچھی کارکردگی ہے

کرین اور ٹرالی آپریٹنگ میکانزم سفری حد کے سوئچز سے لیس ہیں۔ جب حد کی پوزیشن پر چلتے ہیں، تو یہ خود بخود بجلی کی فراہمی کو منقطع کر سکتا ہے اور سگنل بھیج سکتا ہے۔
