Crane Coupling
Ang coupling ay isang mekanikal na bahagi na ginagamit upang pagdugtungin ang dalawang shaft upang makapag-ikot ang mga ito nang magkasama at makapagpadala ng galaw at torque. Sa high-speed at heavy-duty na transmisyon ng kuryente, ang coupling ay mayroon ding tungkulin ng buffering, damping at pagpapabuti ng dynamic performance ng shafting. Ang coupling ay binubuo ng kaliwa at kanang bahagi, na magkakaugnay na konektado sa driving shaft at driven shaft (ginagamit upang pagdugtungin ang mga pinagmumulan ng kuryente tulad ng mga reducers at motor). Ang pangkalahatang power machine ay kadalasang konektado sa gumaganang makina sa pamamagitan ng isang coupling.

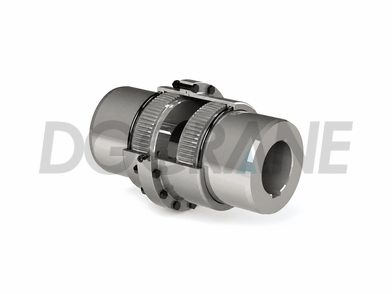

Pagkabit ng Gear ng Drum ng Crane

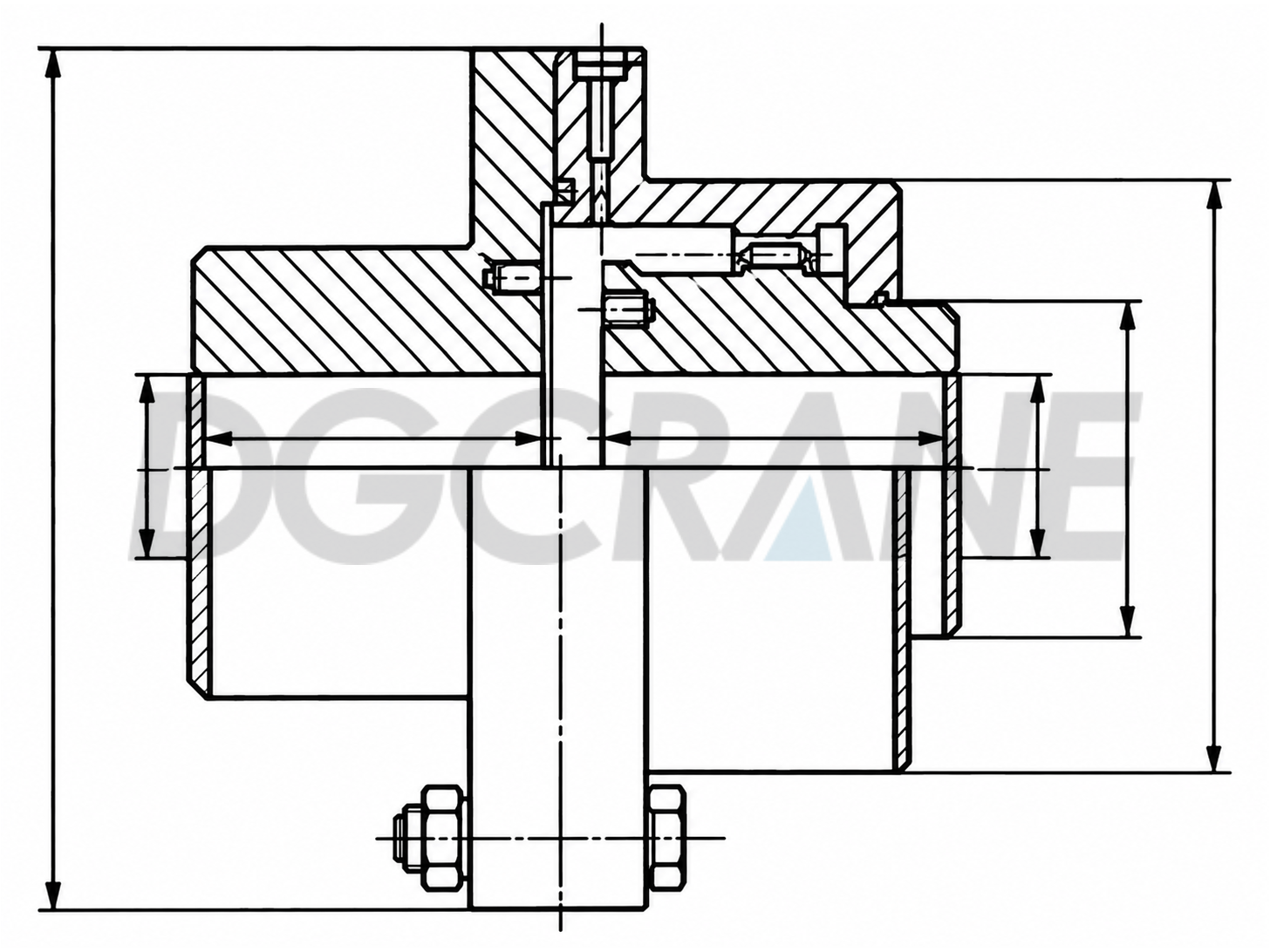

Ang mga crane drum gear coupling ang pinakamalawak na ginagamit na compensating coupling sa mga mekanismo ng paglalakbay ng crane. Ang bawat isa ay binubuo ng isang internal gear ring at isang flanged external-tooth half coupling na may parehong bilang ng mga ngipin. Ang torque ay ipinapadala bilang panloob at panlabas na mesh ng ngipin. Ang pinakakaraniwang profile ay ang crowned tooth, na ang panlabas na ibabaw ay minanipula bilang bahagi ng isang sphere na nakasentro sa gear axis. Ang nagreresultang tooth-flank clearance ay nagpapahintulot sa mas malaking angular misalignment at nagpapataas ng kapasidad ng torque.
Mga Kundisyon sa Pagpapatakbo
- Temperatura: −20 °C hanggang 80 °C
- Angkop para sa patuloy na pag-ikot mula pasulong hanggang paatras sa katamtaman hanggang matataas na bilis; sa maalikabok na kapaligiran, kinakailangan ang maaasahang pagbubuklod at pana-panahong pagpuno ng grasa.
- Hindi angkop para sa malaking angular misalignment, vibration damping, precision zero-backlash positioning, o labis na kinakalawang na serbisyo nang walang proteksyon.
Mga Pangunahing Tampok
- Ang parehong panloob at panlabas na singsing ng gear ay gumagamit ng isang involute tooth profile; ang mga gilid ng ngipin ay carburized at quenched sa isang tigas ng ibabaw na 58-62 HRC, na nagbibigay-daan sa coupling na makatiis ng malaking shock load.
- Ang crowned profile ay nagpapanatili ng pagkakadikit sa buong mukha ng ngipin at bumabawi sa mas malaking angular at radial misalignment; ang sinusukat na angular compensation ay umaabot sa 1.5°. Ang istraktura ay siksik, na may maliit na turning radius at mataas na transmission efficiency.
- Ang kurbadong mukha ng ngipin ay nag-aalok ng mas malaking lugar ng pagkakadikit, kaya ang isang crowned gear coupling ay nagpapadala ng mas maraming torque sa isang takdang laki; kumpara sa isang straight-tooth coupling, ang kapasidad ng torque nito ay 20%–30% na mas mataas, na nagbubunga ng mas maaasahang serbisyo.
Mga aplikasyon
Habang ginagamit, ang relatibong paggalaw ng baras ay nagiging sanhi ng pana-panahong pag-slide ng mga ngipin ng meshing sa direksyong ehe, na nagiging sanhi ng pagkasira sa mukha ng ngipin at pagkawala ng kuryente. Samakatuwid, ang mga crane drum gear coupling ay nangangailangan ng epektibong pagpapadulas at pagbubuklod. Angkop ang mga ito sa mga low-speed, heavy-duty drive na nagpapadala ng mataas na torque, nakakayanan ang malaking relatibong displacement, at hindi nangangailangan ng tumpak na pagkakahanay habang ini-install.
Kabilang sa mga karaniwang lokasyon ang koneksyon sa pagitan ng reducer output shaft at hoist drum sa mga bridge at gantry crane na may duty class na M5 pataas, at mga joint sa mahahabang transmission shaft ng mga mekanismo ng paglalakbay ng tulay.

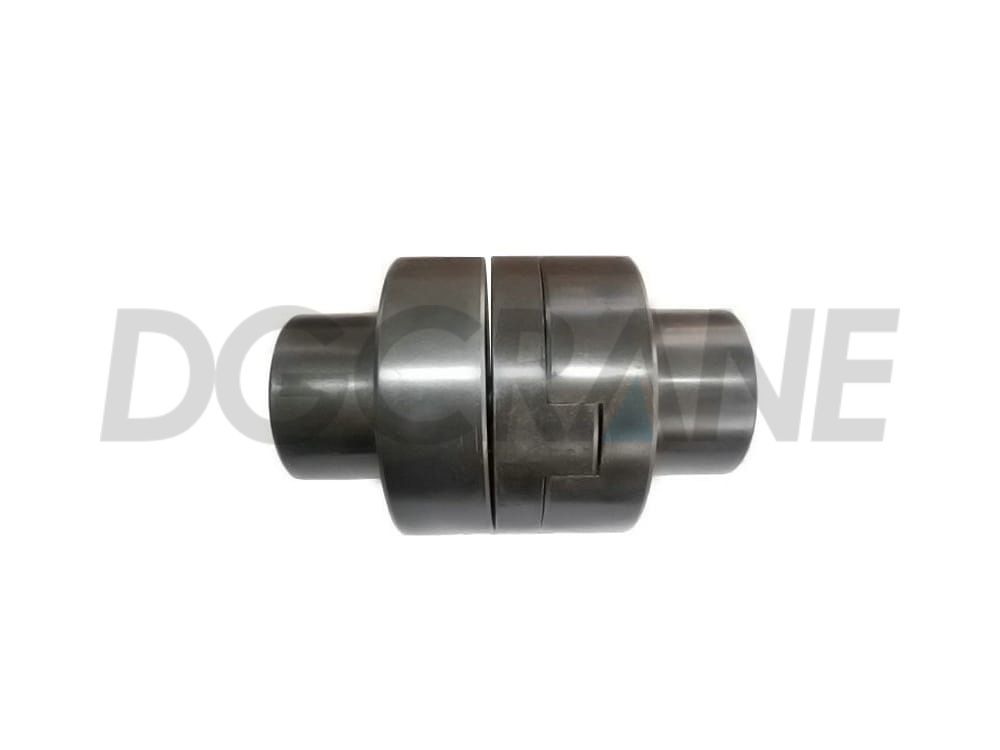

Pagkabit ng Crane Oldham

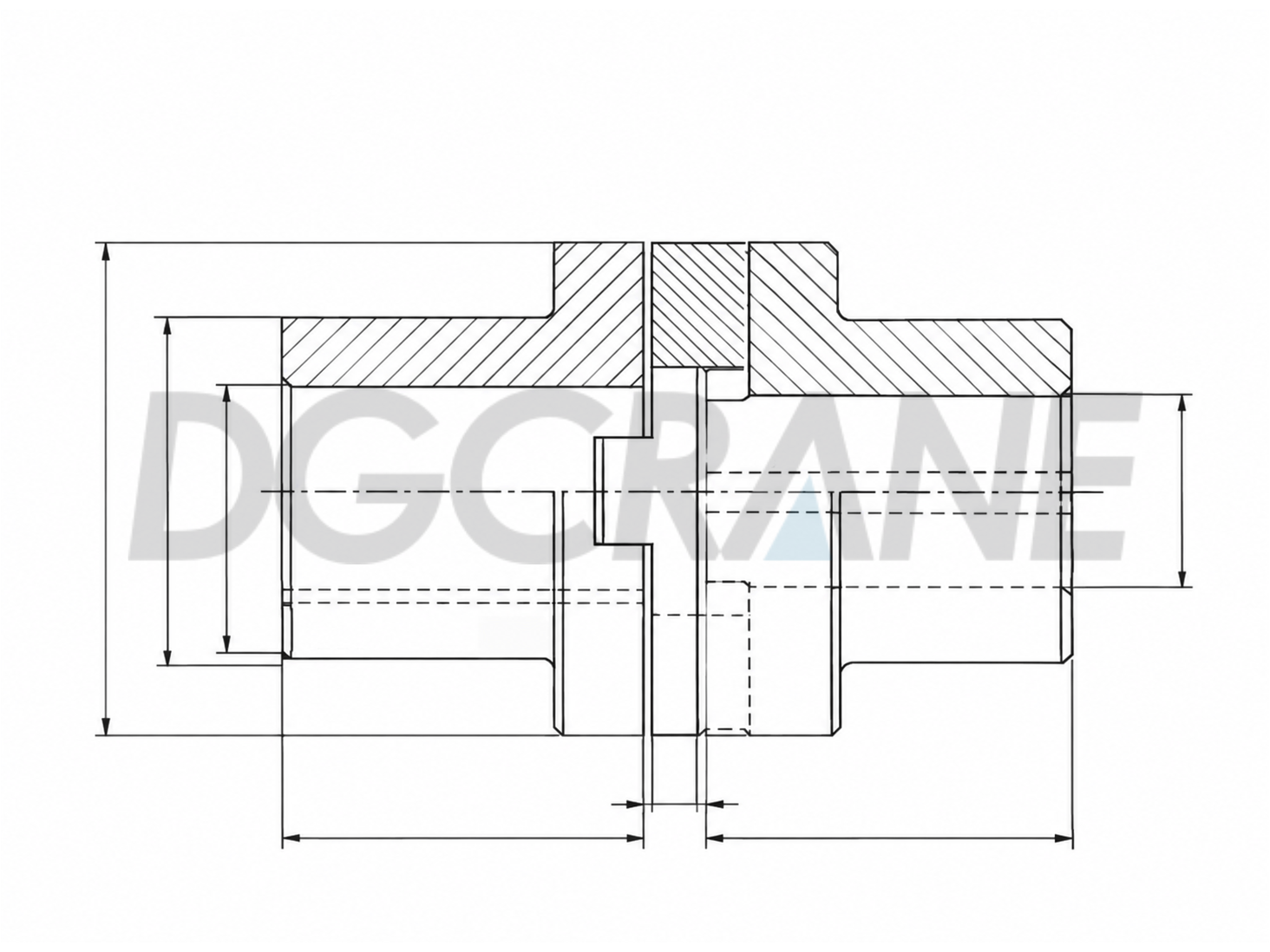

Ang mga metal crane Oldham coupling ang mas karaniwang variant. Binubuo ang mga ito ng dalawang half coupling na may mga uka sa kanilang mga dulo at isang intermediate disc na may mga patayong dila sa magkabilang gilid. Habang dumudulas ang disc sa loob ng mga uka, binabawi ng metal crane Oldham coupling ang radial at angular misalignment at kaunting axial displacement, na nagbibigay ng backlash-free o low-backlash shaft connection.
Mga Kundisyon sa Pagpapatakbo
- Temperatura: −20 °C hanggang 70 °C
- Angkop para sa mababang bilis hanggang 250 r/min na may tuluy-tuloy na pagkarga.
- Hindi angkop para sa mabibilis na bilis, madalas na pagbaligtad ng pagkabigla, o mga kapaligirang may mahigpit na mga kinakailangan sa ingay at kalinisan.
Mga Pangunahing Tampok
- Ang bawat half coupling ay nakakabit sa baras nito sa pamamagitan ng isang keyway o clamping device at may profiled radial groove sa dulong bahagi nito upang ikonekta ang intermediate disc. Ang compact arrangement na ito ay may maliliit na radial dimensions at akma sa mga instalasyong limitado ang espasyo.
- Dahil nagpapadala ito ng kuryente sa pamamagitan ng purong mekanikal na kontak na walang mga elastomeric na elemento, mataas ang kahusayan ng transmisyon nito, karaniwang lumalagpas sa 98%.
- Tinatanggal ng coupling ang mga karagdagang intershaft load na maaaring lumitaw habang kinokontrol ang awtomatikong motor, mas pantay na ipinamamahagi ang mga load sa mga gumaganang ibabaw, nagpapadala ng malaking torque, at nagbibigay ng ilang proteksyon laban sa overload.
Mga aplikasyon
Dahil sa mataas na torsional rigidity at misalignment compensation, kayang ikonekta ng mga crane Oldham coupling ang mga high-torque, low-speed shaft lines. Angkop din ang mga ito sa mga drive na nangangailangan ng maayos na operasyon, katamtamang bilis, o katumpakan sa posisyon.
Kabilang sa mga karaniwang aplikasyon ang mga mekanismo ng paglalakbay ng tulay at trolley ng mga overhead at gantry crane na may duty class na M3 at mas mababa, pati na rin ang mga column-mounted jib crane.

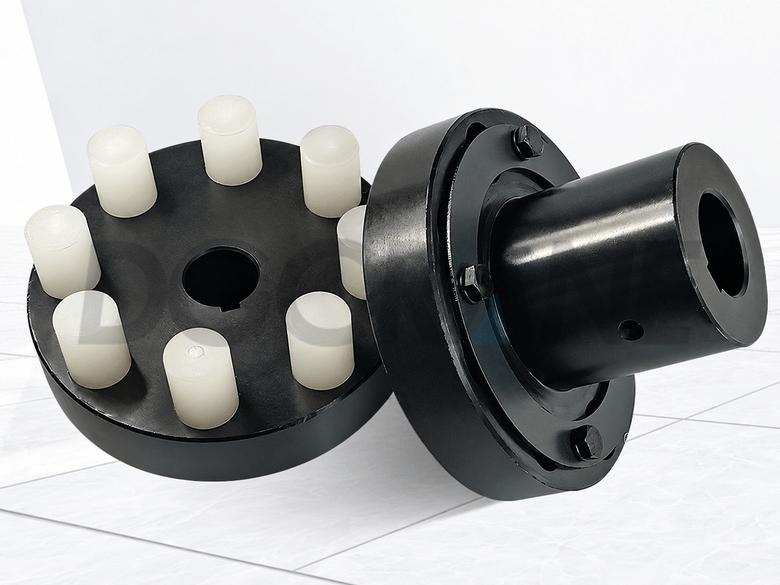

Pagkabit ng Crane Flexible Pin

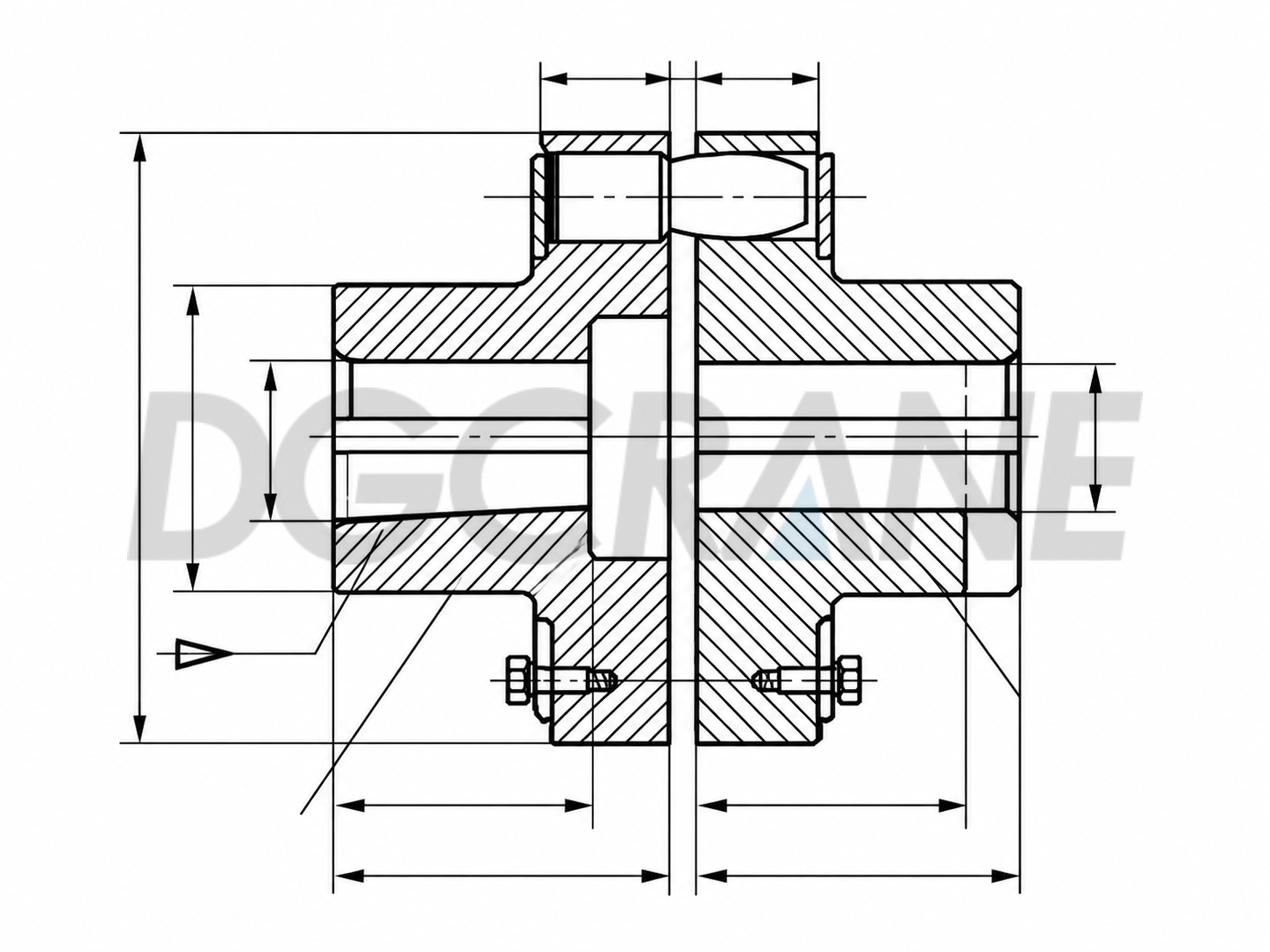

Ang mga crane flexible pin coupling ay nagdurugtong sa dalawang half coupling gamit ang mga nonmetallic elastic pin na nakakabit sa mga butas ng flange nito. Karaniwang gawa sa nylon, ang mga pin ay nagpapadala ng medyo mataas na torque habang nagbibigay ng limitadong compensation para sa misalignment ng shaft.
Mga Kundisyon sa Pagpapatakbo
- Temperatura: −20 °C hanggang 70 °C
- Angkop para sa mga motor-to-reducer drive, pump sets, at madalas na start-stop cycle.
- Hindi lumalaban sa paglulubog sa langis o solvent, pagtanda sa mataas na temperatura, o pagkasira ng nylon sa mababang temperatura; hindi inilaan para sa napakataas na torque.
Mga Pangunahing Tampok
- Ang disenyo ng elastic-pin ay simple, madaling gawin, at mabilis na kalasin. Ang mga nylon pin ay maaaring palitan sa pamamagitan ng pag-alis ng retaining plate nang hindi ginagalaw ang alinman sa half coupling.
- Ang mga pin ay karaniwang gawa sa nylon 6, isang materyal na self-lubricating na hindi nangangailangan ng panlabas na pagpapadulas at pinapanatiling malinis ang lugar ng trabaho, bagama't lumilikha ito ng medyo mataas na ingay.
- Para sa isang partikular na metalikang kuwintas, ang diyametro ng pag-ikot nito ay karaniwang mas maliit kaysa sa isang gear coupling, na nagbibigay dito ng siksik na laki at magaan na timbang, kaya maaari nitong bahagyang palitan ang mga gear coupling sa maraming aplikasyon.
Mga aplikasyon
Habang ginagamit, ang mga pin ay sumasailalim sa shear at compression. Bagama't maliit ang shear force, limitado ang operating reliability; samakatuwid, ang mga crane flexible pin coupling ay inilaan para sa mga moderate-speed drive na may katamtamang pangangailangan, sa halip na heavy-duty o high-speed na serbisyo.
Karaniwang ginagamit ito sa mga mekanismo ng paglalakbay ng mga overhead at gantry crane na mas mababa sa duty class M4.

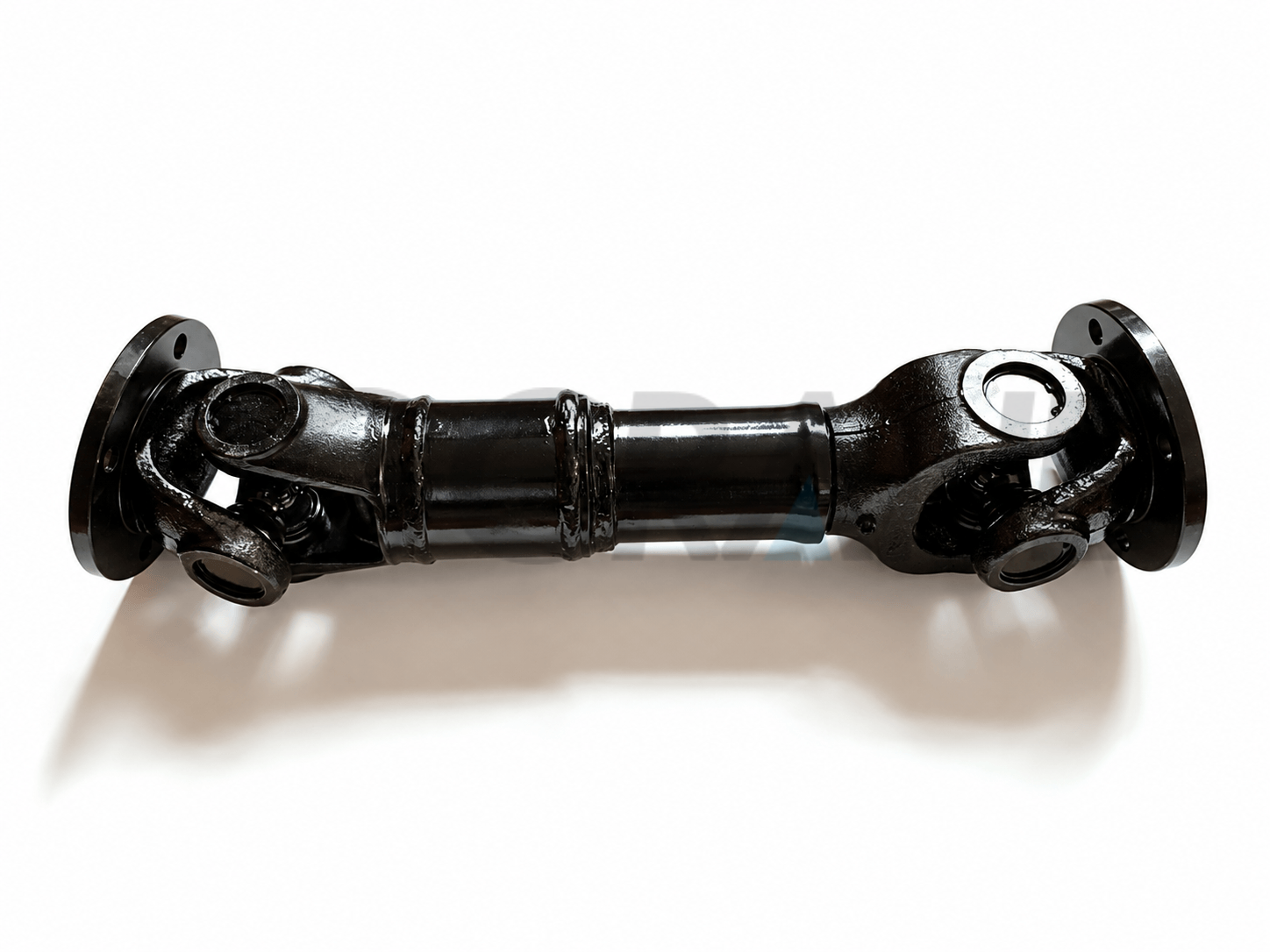

Pagkabit ng Universal Joint ng Crane

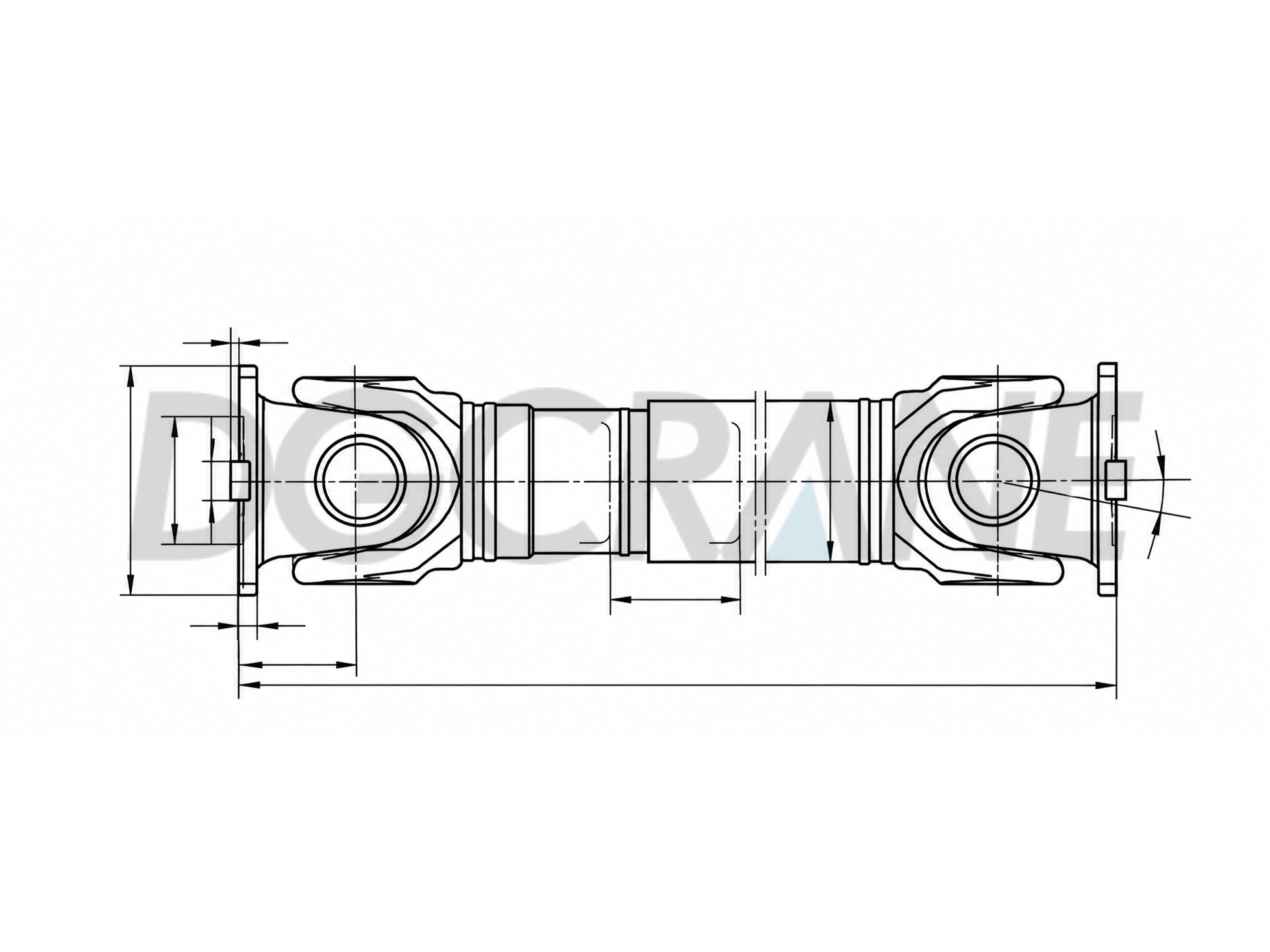

Ang pinakakaraniwang crane universal joint coupling ay ang Cardan joint, na binuo mula sa dalawang yoke, isang cross bearing, at isang fixed shaft. Ang cross-bearing structure nito ay nagbibigay-daan sa isang malaking anggulo sa pagitan ng mga shaft—karaniwang nakasaad dito bilang 35°–45°—at bumabawi sa relatibong displacement ng shaft habang ginagamit, kabilang ang axial at angular misalignment.
Mga Kundisyon sa Pagpapatakbo
- Temperatura: −20 °C hanggang 120 °C bilang pamantayan, pababa sa −40 °C na may pagpapasadya sa mababang temperatura
- Ginagamit para sa intersecting-shaft transmission; ang isang joint ay may non-constant-velocity, habang ang isang paired double-joint arrangement ay gumagana sa constant velocity.
- Hindi angkop para sa matataas na bilis na sinamahan ng malalaking anggulo, mga kondisyon na hindi gaanong nalagyan ng lubrication, o mga precision synchronous drive.
Mga Pangunahing Tampok
- Ang cross-shaft universal joint ay may siksik at makatuwirang istraktura, mataas na pangkalahatang kapasidad sa pagdadala ng karga, at pinahusay na kaligtasan sa panahon ng matagal na operasyon.
- Ang malaking kapasidad nito sa pagdala ay isinasalin sa mas mataas na transmitted torque, na ginagawa itong lalong epektibo para sa mga makinarya kung saan limitado ang diameter ng pag-ikot, dahil naghahatid ito ng maayos na transmisyon ng kuryente.
- Dahil sa kahusayan ng transmisyon na kasingtaas ng 98%, pinapataas nito ang produktibidad at nakakatulong sa pagtitipid ng enerhiya.
Mga aplikasyon
Dahil ang isang universal joint ay lumilikha ng agarang pagbabago-bago ng angular velocity na nagmumula sa spatial four-bar linkage nito, ang mga high-precision drive ay karaniwang gumagamit ng double universal joint configuration. Dahil sa kakayahang makatiis ng malaking torque at bilis, angkop ito para sa heavy-duty o high-speed transmission service.
Ang mga crane universal joint coupling ay karaniwang ginagamit sa mga long-distance transmission shaft ng mga large-tonnage overhead at gantry crane. Angkop din ang mga ito sa mga drive na nangangailangan ng malaking angular compensation.
Mga Parameter sa Pagpili ng Crane Coupling
| Parameter | Pagkabit ng Gear ng Drum ng Crane | Pagkabit ng Crane Oldham | Pagkabit ng Crane Flexible Pin | Pagkabit ng Universal Joint ng Crane |
|---|---|---|---|---|
| Na-rate na Torque | 100–250,000 N·m | 16–10,000 N·m | 10–20,000 N·m | 500–500,000 N·m |
| Angular na Kompensasyon | ≤ 1.5° | ≤ 0.6°–0.7° | ≤ 2° | ≤ 15° |
| Kapasidad ng Pag-aalis ng Dami | Wala | Wala | Malakas | Wala |
| Kinakailangan ang Lubrication | Grasa | Grasa | Wala | Grasa |
| Mga Karaniwang Aplikasyon | Gearbox–drum, mahahabang shaft ng transmisyon | Mababang bilis ng mga drum, maiikling drive na may malaking misalignment | Motor-reducer | Mahaba ang haba, mahahabang baras |
| Siklo ng Pagpapalit | 3–5 taon | 1–3 taon (friction disc) | 1–1.5 taon (mga pin na naylon) | 2–4 na taon (pagbubuhat nang pahalang) |
Ligtas na Operasyon ng mga Crane Coupling
Dahil ang coupling ay nasa pagitan ng bawat mekanismo ng paglalakbay, direktang nakakaapekto ito sa normal na operasyon ng buong crane. Ang mga sumusunod na punto ay dapat sundin sa serbisyo:
- Ang coupling ay hindi dapat magpakita ng axis skew o radial displacement na lampas sa pinahihintulutang limitasyon, upang mapanatili ang transmission function nito.
- Maaaring walang turnilyo na maluwag o nawawala.
- Ang mga gear at Oldham coupling ay dapat na regular na lagyan ng lubrikasyon—karaniwan ay gamit ang grasa kada 2-3 buwan—upang maiwasan ang matinding pagkasira ng gear na maaaring humantong sa malubhang kahihinatnan.
- Ang haba ng tooth-face contact ng gear coupling ay hindi dapat mas mababa sa 70% ng lapad ng mukha, at ang axial float nito ay hindi dapat lumagpas sa 5 mm.
- Hindi pinapayagan ang mga bitak; kung may lumitaw na bitak, dapat palitan ang pagkabit.
- Ang mga susi ng pagkabit ay dapat magkasya nang mahigpit at hindi dapat maluwag.
- Para sa isang gear coupling, kapag ang kapal ng pagkasira ng ngipin ay lumampas sa 15% ng orihinal na kapal ng ngipin sa mga mekanismo ng pag-angat o 25% sa mga mekanismo ng paglalakbay, o kapag ang isang ngipin ay nabali, ang coupling ay dapat na ihinto.
- Ang mga elastomeric ring ng mga pin coupling at ang mga seal ng gear coupling ay dapat palitan agad kung ang mga ito ay masira o tumanda.
Ang mga DGCRANE crane coupling ay ginawa gamit ang mga de-kalidad na materyales at mahigpit na pamantayan sa produksyon. Ang mga coupling na ito ay hindi lamang tumutugon sa magkakaibang pangangailangan sa torque at misalignment compensation kundi binabawasan din nito ang hindi inaasahang downtime mula sa mga pagkabigo ng transmission. Kung kailangan mo man ng vibration-damping elastic types o high-angle universal joints, ang mga DGCRANE crane coupling ay naghahatid ng pare-parehong performance, na ginagawa itong ideal na pagpipilian para sa matatag at pangmatagalang crane power transmission.
