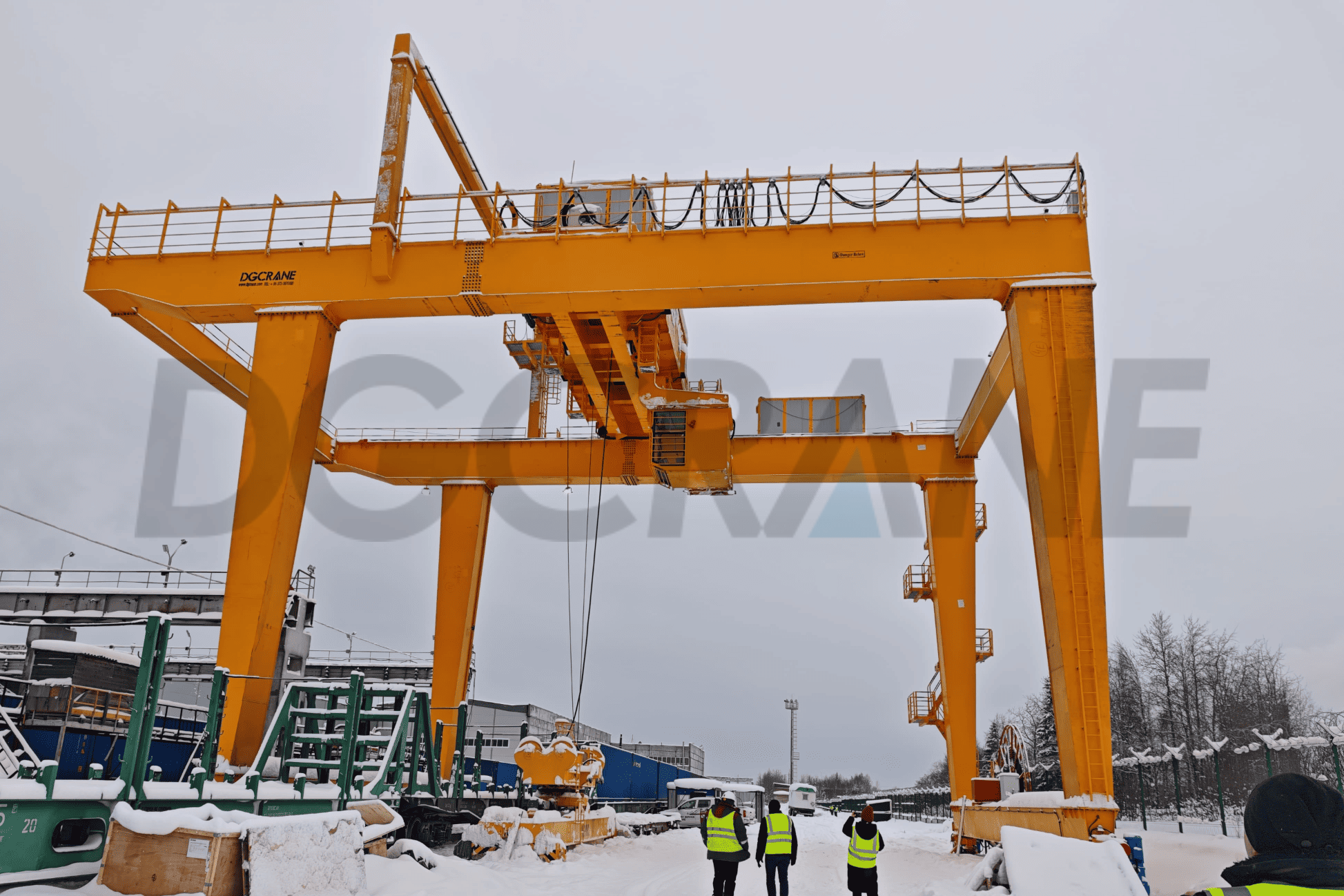

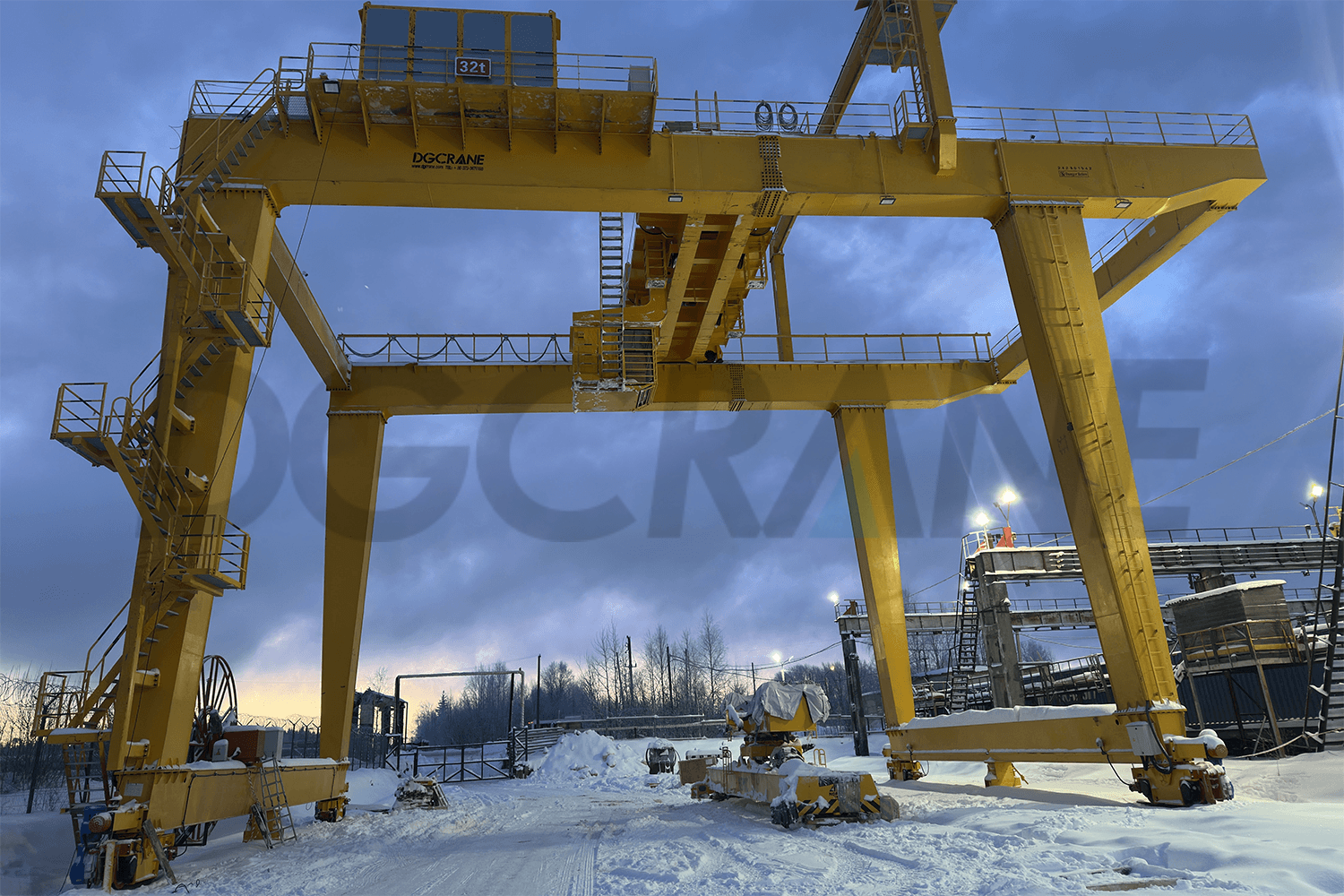

32-тонны кантэйнерны партальны кран, усталяваны на рэйках, экспартаваны ў Расію: для нізкатэмпературнага асяроддзя

Гэты праект прадугледжвае 32T рэйкавы кантэйнерны партальны кран экспартуецца ў Расію, у асноўным выкарыстоўваецца для пагрузкі, разгрузкі і перагрузкі кантэйнераў. Улічваючы надзвычай халодны мясцовы клімат, асноўная канструкцыя выраблена з нізкатэмпературнай сталі Q355E. Электрычная сістэма спецыяльна распрацавана для абароны ад холаду, і абсталявана комплекснай сістэмай бяспекі, якая забяспечвае стабільную працу пры тэмпературы навакольнага асяроддзя ад -40°C да +40°C. Абсталяванне цалкам адпавядае патрабаванням для апрацоўкі кантэйнераў у халодных рэгіёнах.

Асноўныя патрабаванні да закупак

Асноўным патрабаваннем расійскага кліента было не проста «набыць партальны кран, здольны падымаць кантэйнеры», а атрымаць поўнае і надзейнае рашэнне, якое можа стабільна працаваць у экстрэмальна нізкіх тэмпературах, скараціць час прастою і адаптавацца да мясцовых аперацыйных сістэм.

Занепакоенасці і патрабаванні кліента ўключаюць:

• Існавалі асцярогі з нагоды таго, што абсталяванне можа замерзнуць, стаць далікатным або не запусціцца пры тэмпературы -40°C. Таму для працяглага выкарыстання на адкрытым паветры ў халодных рэгіёнах Расіі патрабаваўся рэйкавы партальны кран для кантэйнераў, здольны надзейна працаваць пры тэмпературы -40°C.
• Занепакоенасць выклікала неадпаведнасць мясцовым эксплуатацыйным звычкам і электрычным стандартам, што магло паўплываць на працу і тэхнічнае абслугоўванне. Таму сістэма кіравання павінна была мець маркіроўку на рускай мове і адпавядаць мясцовым стандартам электразабеспячэння для больш зручнай і эфектыўнай эксплуатацыі і кіравання.
• Занепакоенасць рызыкамі бяспекі і магчымымі збоямі падчас працяглай эксплуатацыі, што патрабуе комплекснай сістэмы абароны.
• Існавалі асцярогі з нагоды магчымага пашкоджання ключавых кампанентаў падчас транспарціроўкі на вялікія адлегласці, што магло б паўплываць на ўстаноўку і ўвод у эксплуатацыю. Таму для забеспячэння бяспечнай дастаўкі патрабавалася надзейнае рашэнне для ўпакоўкі.

Зыходзячы з гэтых праблем, было распрацавана цалкам мэтанакіраванае рашэнне па праектаванні сістэмы і ўпакоўцы.

Індывідуальнае рашэнне

Дызайн адаптацыі да нізкіх тэмператур

Для забеспячэння надзейнай працы ва ўмовах -40°C у Расіі была рэалізавана спецыяльная нізкатэмпературная канструкцыя:

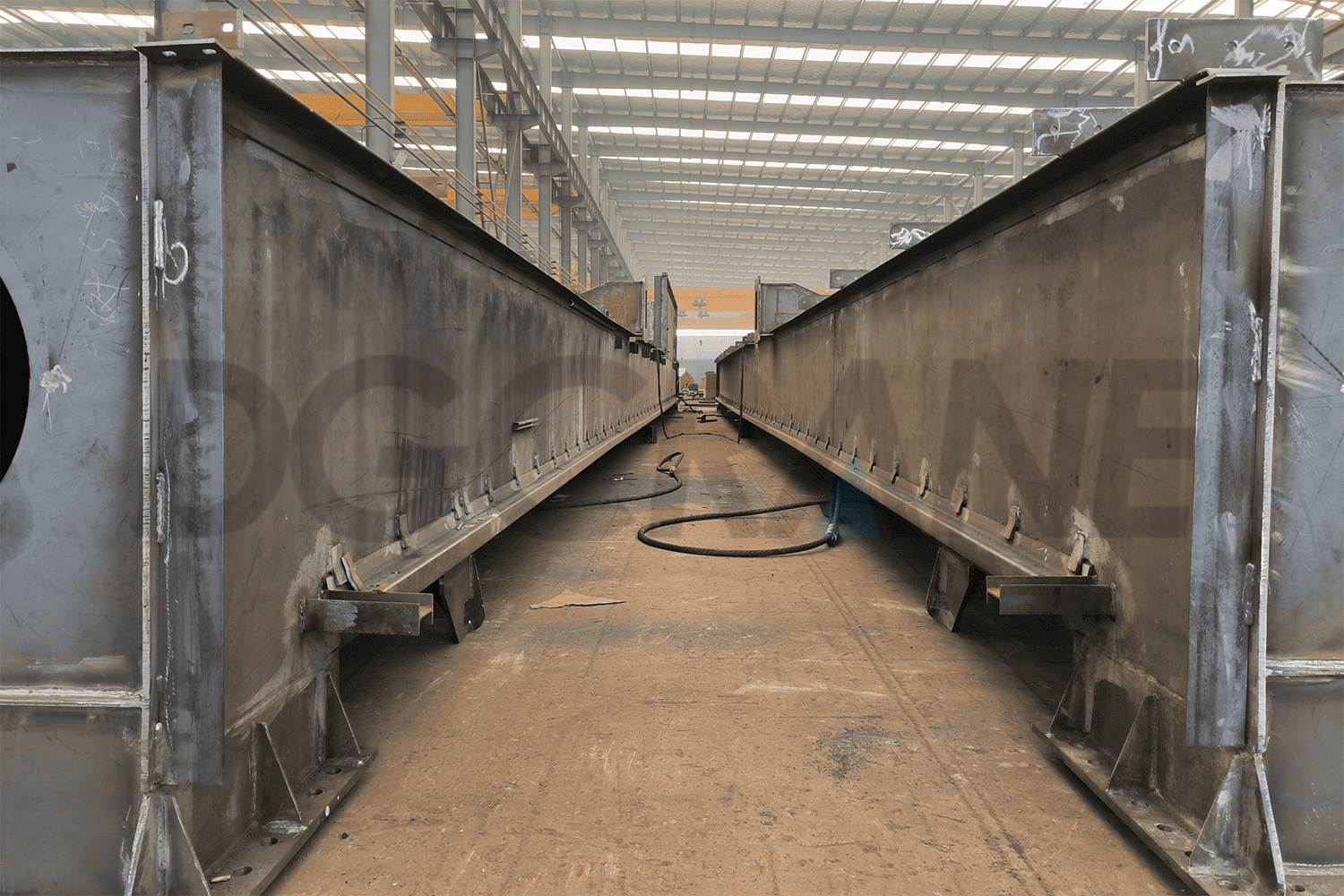

• Нізкатэмпературная сталь Q355E: у асноўнай канструкцыі выкарыстоўваюцца сталёвыя пласціны Q355E, якія захоўваюць выдатную ўдарную вязкасць пры тэмпературы -40°C, эфектыўна прадухіляючы далікатнае разбурэнне і забяспечваючы бяспечную і надзейную працу ў халодных умовах.
• Нізкатэмпературныя кабелі: Увесь кран выкарыстоўвае нізкатэмпературныя кабелі, якія захоўваюць гнуткасць і ізаляцыйныя характарыстыкі ў халодных умовах, прадухіляючы зацвярдзенне кабеля, расколіны і нестабільнасць сігналу, тым самым павышаючы электрычную надзейнасць.

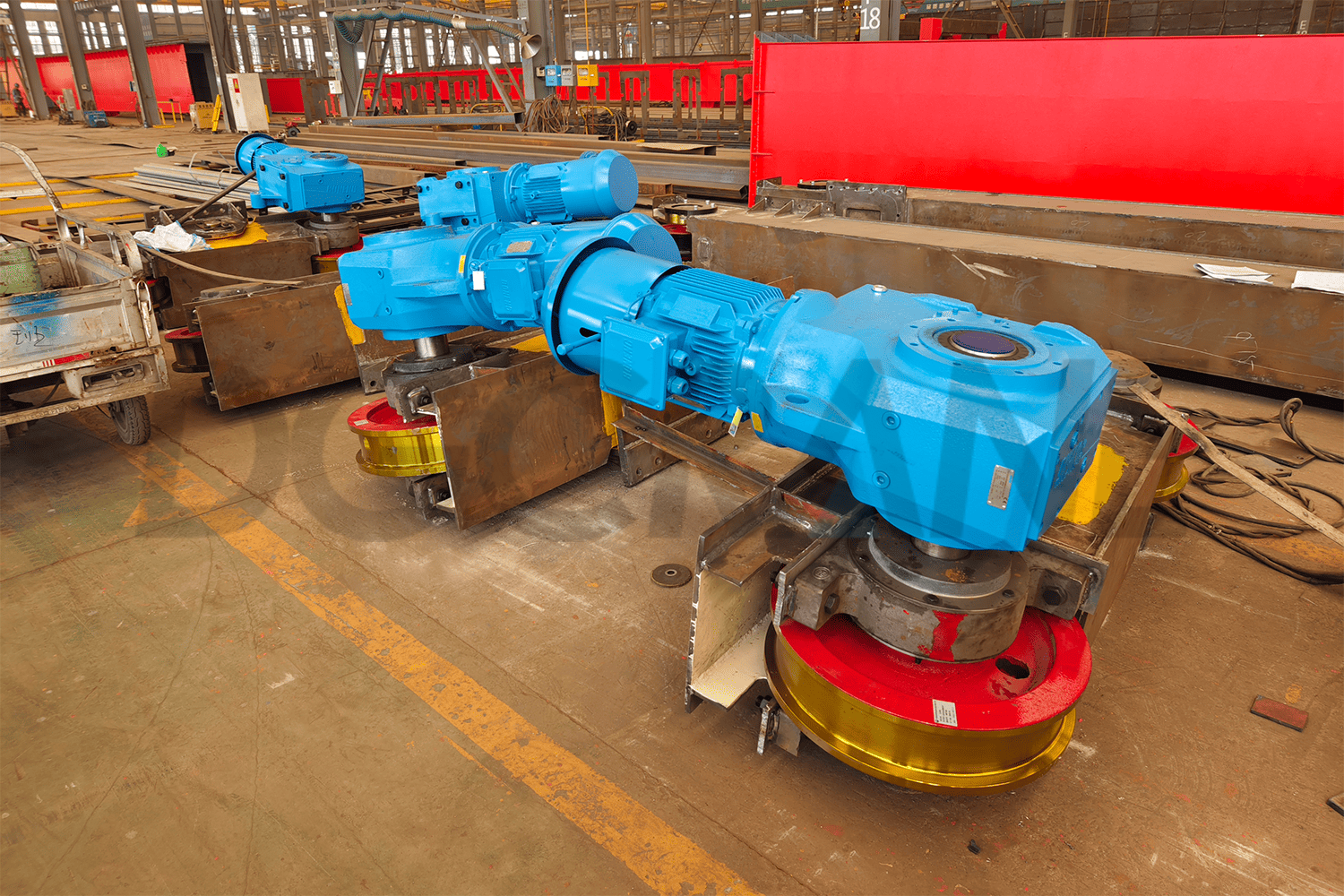

• Сістэма падагрэву рухавіка: як пад'ёмныя, так і рухомыя рухавікі абсталяваны падагравальнымі рамянямі, што дазваляе папярэдні нагрэў і ізаляцыю пры нізкіх тэмпературах. Гэта прадухіляе цяжкасці з запускам і механічнае заклініванне, забяспечваючы стабільную працу.

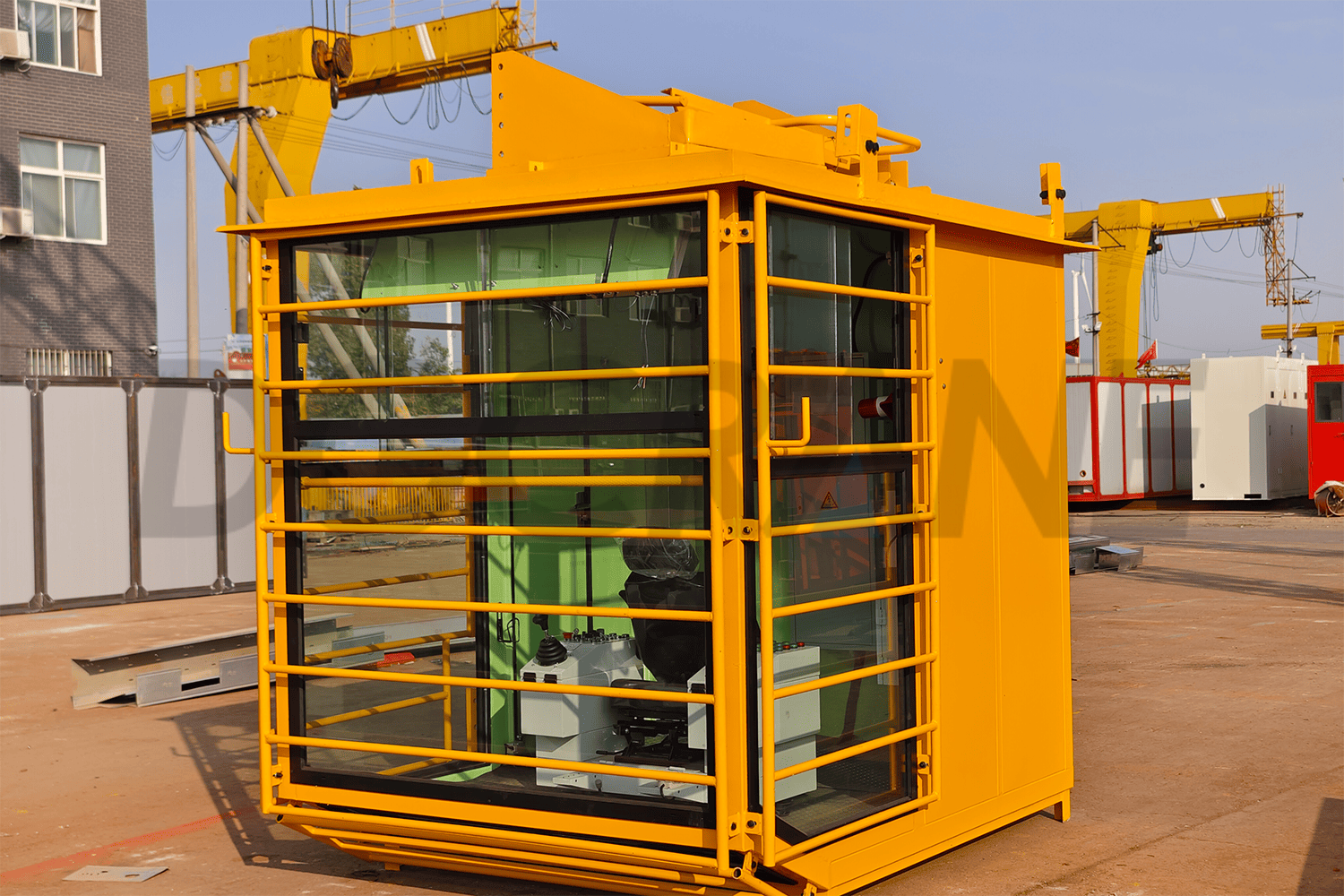

• Ізаляваная кабіна аператара: Кабіна добра ізаляваная і абсталявана кандыцыянерам. Тэмпература можа аўтаматычна рэгулявацца ў залежнасці ад умоў навакольнага асяроддзя, што забяспечвае камфорт аператара і паляпшае бяспеку і стабільнасць працы ў доўгатэрміновай перспектыве.

Дызайн лакалізацыі

Для забеспячэння зручнасці эксплуатацыі і лакальнай сумяшчальнасці сістэма была аптымізавана для расійскага рынку:

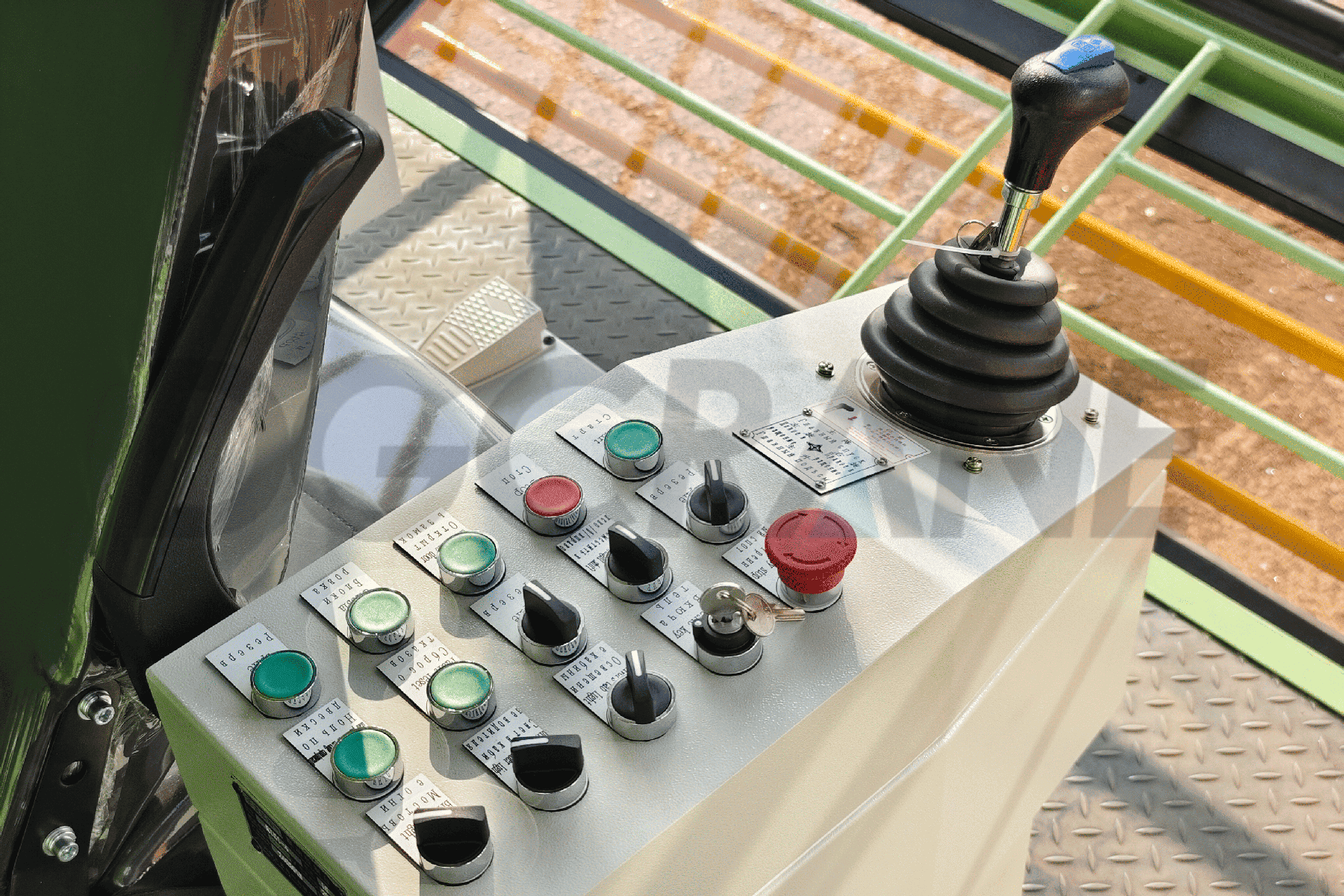

• Расійская маркіроўка: сістэма відэаназірання і кансоль кіравання ў кабіне абсталяваны двухмоўнымі этыкеткамі на англійскай і рускай мовах, што дазваляе мясцовым аператарам лёгка вызначаць функцыі і стан абсталявання, зніжаючы рызыку няправільнай эксплуатацыі і павышаючы эфектыўнасць тэхнічнага абслугоўвання.
• Сумяшчальнасць з мясцовым напружаннем: абсталяванне разлічана на сілкаванне 380 В / 50 Гц / 3 фазы, цалкам адпавядае расійскім прамысловым стандартам, што забяспечвае непасрэдную ўстаноўку і стабільную працу.

Сістэма бяспекі і абароны

Для забеспячэння бяспечнай і стабільнай працы была настроена комплексная сістэма абароны:

• Сістэма абароны ад перагрузкі: маніторынг нагрузкі ў рэжыме рэальнага часу з шматўзроўневымі сігналамі трывогі і абмежаваннямі руху для прадухілення структурнай перагрузкі.
• Двайная абарона ад абмежаванняў: канчатковыя выключальнікі пад'ёму і перамяшчэння прадухіляюць перавышэнне ходу і механічныя пашкоджанні.
• Сістэма экстранага тармажэння: кнопкі экстранага прыпынку на ўсіх чатырох апорах і функцыя экстранага прыпынку ўсёй сістэмы для хуткага адключэння ў надзвычайных сітуацыях.
• Сістэма абароны ад ветру: датчык хуткасці ветру, інтэграваны з сістэмай заціскання рэйкі; аўтаматычная сігналізацыя і блакіроўка рэйкі, калі вецер перавышае бяспечныя межы, каб прадухіліць слізганне.
• Сістэма электрычнай абароны: уключае абарону ад перагрузкі па току, перагрэву, абрыву фазы, памылкі паслядоўнасці фаз, паніжанага напружання і зазямлення для зніжэння рызыкі электрычных збояў.

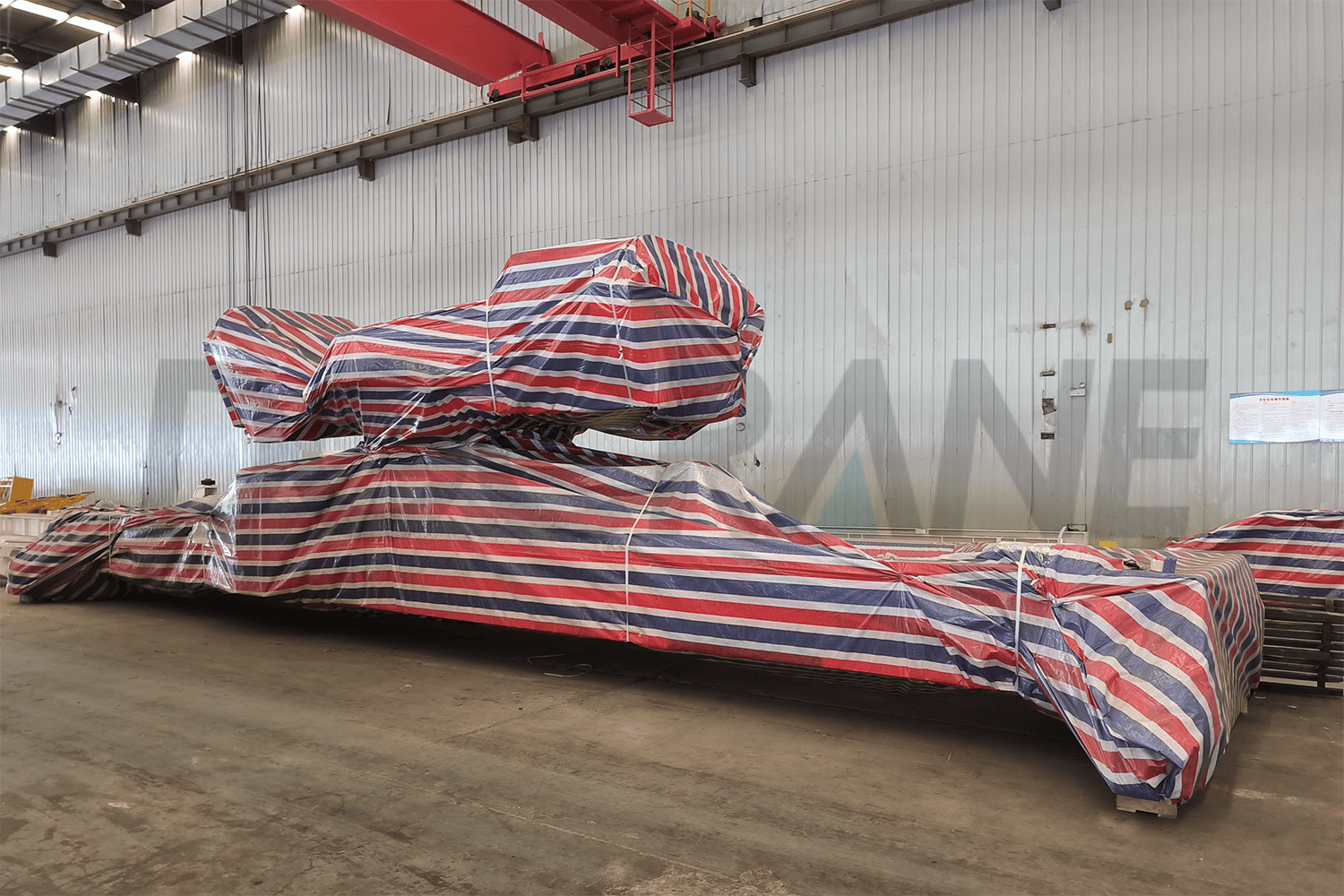

Дызайн абароны транспарту

Улічваючы перавозкі на вялікія адлегласці ў Расію, ключавыя кампаненты былі спецыяльна абаронены:

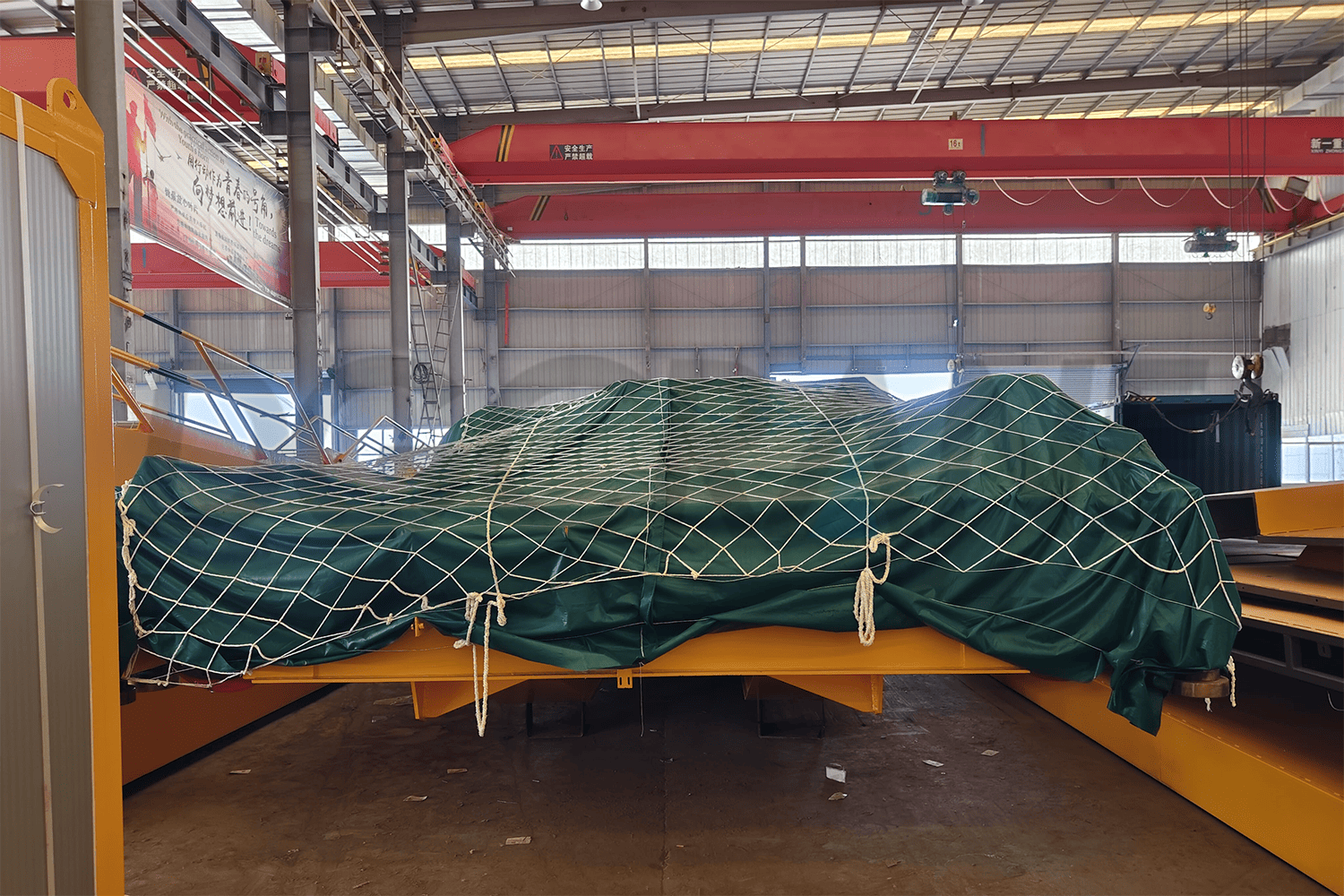

• Каляска цалкам абгорнута брызентавай плёнкай, каб прадухіліць пашкоджанне ад дажджу і вільгаці. Пад'ёмныя рухавікі і рэдуктары замацаваны ўдаратрывалай пенай для памяншэння пашкоджанняў ад вібрацыі.

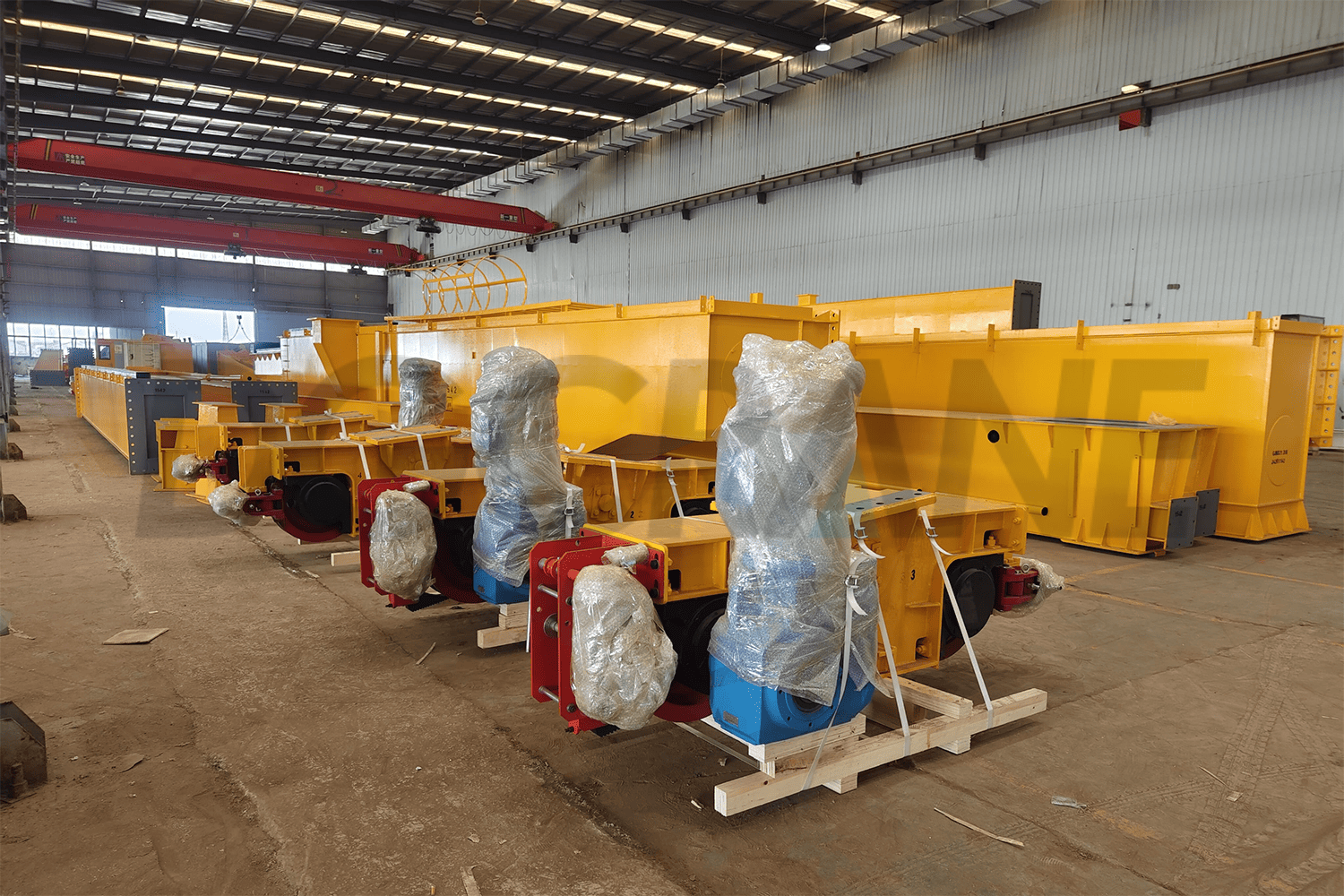

• Рухавікі-рэдуктары перасоўнага механізму спачатку ўмацоўваюцца і фіксуюцца ўдаратрывалай пенай для забеспячэння ўстойлівасці падчас транспарціроўкі. Затым накладваецца дадатковы пласт воданепранікальнага брызенту для паляпшэння абароны ад вільгаці і дажджу.
• Ізаляваная кабіна аператара і кабельны барабан спакаваныя ў драўляныя скрыні для павышэння ўдаратрываласці і прадухілення пашкоджанняў падчас транспарціроўкі.

Гэта гарантуе, што абсталяванне прыбудзе на аб'ект у стане, блізкім да заводскага.

Вынікі дастаўкі

Пастаўлены 32-тонны кантэйнерны партальны кран на рэйках паспяхова задаволіў усе ключавыя патрабаванні заказчыка:

• Стабільная праца пры нізкіх тэмпературах -40°C
• Поўная адпаведнасць расійскім мясцовым электрычным і эксплуатацыйным стандартам
• Комплексная сістэма бяспекі на адкрытым паветры
• Добры стан ключавых кампанентаў пасля транспарціроўкі, што забяспечвае бесперабойную ўстаноўку на месцы

Кран быў адаптаваны да патрабаванняў праекта з наступнымі спецыфікацыямі:

• Грузападымальнасць: 32 тонны (пад раскідвальнікам)
• Раскідальнік: 40-футавы кантэйнерны раскідальнік (падтрымлівае аперацыі павароту, перамяшчэння, пад'ёму і апрацоўкі кантэйнераў)
• Пралёт: 20м
• Вышыня ўздыму: 10 м (пад раскідвальнікам)
• Клас нагрузкі: ISO M6
• Працоўная тэмпература: ад -40°C да +40°C
• Крыніца харчавання: 380 В / 50 Гц / 3 фазы

Праект дасягнуў адзіных паказчыкаў адаптацыі да нізкіх тэмператур, сумяшчальнасці сістэмы і надзейнасці транспарціроўкі. Усе ключавыя рызыкі, першапачаткова занепакоеныя заказчыкам, былі вырашаны на этапах праектавання і вытворчасці, і абсталяванне працуе стабільна пасля ўводу ў эксплуатацыю.

Кароткі змест праекта

Мэтай гэтага праекта была не проста пастаўка партального крана, а забеспячэнне поўнага і надзейнага рашэння для апрацоўкі кантэйнераў у экстрэмальна халодных умовах.

Дзякуючы выбару матэрыялаў для нізкіх тэмператур, узмацненню электрычнай сістэмы, лакалізаванаму праектаванню і абароне пры транспарціроўцы, абсталяванне не толькі «тэхнічна адпавядае патрабаванням», але і «надзейна працуе ў рэальных умовах на працягу доўгага часу».
