الرافعات العلوية القياسية FEM

تم تطوير وتصميم الرافعة العلوية من النوع الأوروبي بشكل مستقل بناءً على التصميم الأوروبي المتقدم وتكنولوجيا التصنيع ، جنبًا إلى جنب مع أحدث المعايير المحلية.

المظهر جميل ، وآلية القيادة تعتمد مخفض ثلاثي في واحد (مخفض سطح الأسنان الصلب ، محرك فرامل تحويل التردد) ، والذي يمكن مقارنته تمامًا بالمنتجات الأوروبية المماثلة من حيث المظهر والأداء الفني.

  • السعة: 3.2-80 طن
  • طول الامتداد: 4-31.5 م
  • إرتفاع الرفع: حسب الطلب وفقاً لظروف موقع العملاء
  • واجب العمل: A5
  • الجهد المحتدم: 220V ~ 690V ، 50-60Hz ، 3ph AC
  • فئة الحماية: IP54 IP55
  • وضع التحكم في الرافعة: Pendantcontrol / التحكم عن بعد / التحكم في المقصورة

ملخص

تستخدم الرافعات العلوية / الجسر من النوع الأوروبي على نطاق واسع في مناسبات مناولة المواد مثل ورش العمل والمستودعات في تصنيع الآلات والبترول والبتروكيماويات والموانئ والسكك الحديدية والطيران المدني والكهرباء والغذاء وصناعة الورق ومواد البناء والإلكترونيات وغيرها من الصناعات. وهي مناسبة بشكل خاص لمناولة المواد التي تتطلب تحديد المواقع بدقة. ، التجميع الدقيق للأجزاء الكبيرة والمناسبات الأخرى.

يتجسد أدائها المتفوق في التطبيق الناضج للتصميم المعياري ، وتنظيم سرعة تحويل التردد ، والكشف التلقائي ، وغيرها من التقنيات المتقدمة. إن وظائف الحماية الكاملة مثل الحماية من الحمل الزائد ، والحماية من التيار الزائد ، وفقدان حماية الجهد تجعل تطبيق الرافعة وأداء العمل أكثر مثالية.

مزايا

  • هيكل مدمج
  • صلابة جيدة
  • عملية سهلة
  • انخفاض مستوى الضجيج
  • توفير مساحة المصنع وتكاليف الاستثمار
  • الأمان والموثوقية
  • مظهر جميل

أجهزة حماية الرافعات العلوية من النوع الأوروبي

  • محول التردد: يمكن أن تحمي وظيفة الحماية للعاكس الدائرة القصيرة ، والتيار الزائد ، وارتفاع درجة حرارة المحرك ، والجهد المنخفض ، والجهد الزائد ، والتأريض ، والدائرة القصيرة ، ومنع المماطلة ، والحرارة الزائدة بالوعة الحرارة ، وحماية وحدة الكبح من الحرارة الزائدة كل آلية قيادة.
  • حماية التوزيع: تم تجهيز الدائرة الرئيسية لتوزيع طاقة الرافعة بمكونات واقية مثل مفتاح الهواء الأوتوماتيكي لمصدر الطاقة الرئيسي والموصل الرئيسي.
  • حماية ماس كهربائى: دائرة الطاقة الرئيسية مجهزة بمفتاح أوتوماتيكي كحماية ماس كهربائى للرافعة ؛ دائرة التحكم مجهزة بمفتاح هواء أوتوماتيكي صغير السعة كحماية ماس كهربائى.
  • الحماية من الحمل الزائد: تم تجهيز محركات كل آلية للرافعة بأجهزة منفصلة لحماية التيار الزائد مثل الحماية من الحمل الزائد ؛ يتم استخدام مفتاح الهواء الأوتوماتيكي لمصدر الطاقة الرئيسي كحماية من الحمل الزائد للرافعة.
  • حماية تسلسل المرحلة: الجهاز يعتمد واقي تسلسل المرحلة لمراقبة جودة مصدر الطاقة في الوقت الحقيقي. عندما يولد مصدر الطاقة جهدًا زائدًا أو جهدًا منخفضًا أو فقد المرحلة أو تغيير تسلسل الطور لأسباب خارجية ، فسيقوم نظام التحكم بقطع الدائرة الرئيسية لحماية سلامة المعدات والأفراد بشكل فعال.
  • حماية حد الرفع: آلية الرفع مجهزة بمفاتيح حد في الموضع ومفاتيح حد. تضمن مفاتيح الحد في الموضع أن آلية الرفع تتوقف تلقائيًا عندما تكون في مكانها. يمكن أن تضمن مفاتيح الحد أن آلية الرفع تنقطع تلقائيًا عندما يصل الخطاف إلى الوضع المحدد.
  • حماية حدود السفر: تكون آليات حركة الرافعة وعربة الترولي مجهزة بشكل عام بمفاتيح حد في الموضع ومفاتيح حدية في كلا الطرفين.
  • الحماية من انقطاع التيار الكهربائي في حالات الطوارئ: تم تجهيز دائرة التحكم للرافعة بمفتاح للطوارئ. عند وقوع حادث ، يمكن قطع التيار الكهربائي لدائرة التحكم في أي وقت ، ثم يتم قطع الدائرة الرئيسية لضمان التشغيل الآمن للرافعة.
  • إجراءات منع التآكل والغبار والختم.

مقدمة

تستخدم الرافعات العلوية على نطاق واسع في المستودعات والمصنع ، وهي من معدات مناولة المواد المهمة. بينما ، هناك دولة ومنطقة مختلفة لها ميزاتها الخاصة.

في الصين ، نشأت تكنولوجيا التصنيع والرافعة العلوية الأصلية من الاتحاد السوفيتي السابق. بعد عقود من التطوير ، تبدو الرافعة العلوية كما هي الآن ، وقد تم تطبيقها تقريبًا في جميع المجالات في الصين ، مما أظهر خصائصها الممتازة.

لذلك إذا كنت من روسيا ، فسيكون هذا مألوفًا لك جدًا. حكمة أخرى ، إذا كنت من منطقة أوروبية وأمريكية ، فسيكون الأمر مختلفًا. بعد ذلك ، دعونا نتحدث عن الرافعات العلوية ذات النمط الأوروبي للبيع.

لقول الحقيقة ، يتم استخدام الرافعات العلوية للبيع على نطاق واسع في العالم ، باستثناء الصين بالطبع. هناك فرق كبير بينهما في المظهر والمعايير الفنية. بينما ، مع تطوير التكنولوجيا وتوصيلها ، يكون الاختلاف أصغر وأصغر ، خاصة في الرافعات العلوية مزدوجة العارضة. الآن ، يكمن الاختلاف الرئيسي في الرافعة العلوية ذات العارضة الواحدة ورافعة حبل السلك الكهربائي المُثبتة. تمامًا كما هو موضح في الصورة التالية:

عبر العارضة

العارضة المتقاطعة - الرافعات العلوية ذات العارضة الواحدة من النوع الأوروبي للبيع هي الهيكل الفولاذي على شكل H ، في حين أن الرافعة العلوية ذات العارضة الواحدة من النوع التقليدي هي نوع الصندوق الملحوم. النوع الأوروبي له وزن أخف.

شاحنات نهاية - لا يوجد فرق كبير في نهاية الشاحنات.

رافعة مقارنة

الرافعات - الاختلاف الرئيسي الآخر هو الرافعة ، الرافعة من النوع الأوروبي أكثر تقدمًا ولها ارتفاع رفع أعلى.

مقارنة موجزة للمعلمات الفنية

معلومات تقنية النوع التقليدي نوع أوروبي
سعة إلى 16 مليون طن إلى 12.5 طن متري
فترة إلى 90 ' إلى 98 ′
سرعة سفر الجسر إلى 98 fpm إلى 160 إطارًا في الدقيقة
سرعة سفر العربة إلى 65 إطارًا في الدقيقة إلى 100 fpm
سرعة الرافعة إلى 26 fpm إلى 41 إطارًا في الدقيقة

تفاصيل المواصفات عند الطلب

أغراض رافعة علوية على الطراز التقليدي رافعة علوية من النوع الأوروبي
التركيب والوظيفة بسيط متطور ومتعدد الوظائف
السعر أكثر تكلفة بكثير مكلفة
الوزن الصافي للرافعة أثقل مع ارتفاع تكاليف الطاقة وتكلفة بناء أعلى هيكل فولاذي أخف وأكثر كفاءة في تكاليف الطاقة وأكثر كفاءة في تكاليف البناء
القدرة على التكيف أكثر قوة تخدم ظروف العمل وتبدأ في العمليات غير السليمة مستقر ومريح ولكنه يتطلب حالة عمل مناسبة وتشغيلًا مناسبًا

ايهما افضل

بشكل عام ، الرافعة العلوية من النوع الأوروبي أكثر تقدمًا وأفضل. بينما ، فيما يتعلق بحالة العمل وحالة التشغيل والسعر ، أعلم أن المناسب هو الأفضل. في DGCRANE ، إنه لشرف لنا أن نقدم الرافعة المناسبة لك ، مع نوعنا المختلف من الرافعات العلوية ، وخطة البيع المرنة.

عناصر

العارضة الرئيسية

العارضة الرئيسية

العارضة الرئيسية عبارة عن هيكل صندوقي ملحوم ، ولوحة الحافة السفلية عبارة عن مسار تشغيل للرافعة. يتم تصنيع العارضة الرئيسية في توافق صارم مع تدفق العملية. يعتمد اللحام على خط إنتاج اللحام المحمي بغاز ثاني أكسيد الكربون الأوتوماتيكي بالكامل ، والذي يتميز بتشوه بسيط في اللحام ، وقوة لحام عالية ، وضغط متبقي منخفض. يتم فحص اللحامات وفقًا للمعيار الوطني GB3323. لديها قوة وصلابة واستقرار أفضل

نهاية عربات

نهاية العربات

تتبنى عربات نهاية الرافعة هيكل شعاع نهاية متكامل لأنبوب مستطيل لتجنب التشوه الناتج عن اللحام. يتم استخدام آلة حفر الأرضيات على نطاق واسع للمعالجة والتشكيل في وقت واحد لضمان أن قيمتي انحراف العجلة ضمن نطاق التحمل. يقلل التصميم المحسن لشعاع نهاية الرافعة من الصلابة الرأسية ويزيد من الصلابة الأفقية ، والتي يمكن أن تتغلب على ظاهرة ملامسة العجلات الثلاث لعجلة الرافعة للأرض وزيادة عمر العجلة بشكل كبير. يشتمل هيكل العارضة الطرفية لتثبيت العجلات على تقنية دولية متقدمة ، ويعتمد هيكل تجويف متكامل ، والذي يتميز بدقة تركيب أعلى.

آلية الرفع

رافعة ذات حبل سلكي من النوع الأوروبي

آلية الرفع تعتمد الرافعة من النوع الأوروبي أو عربة الترولي من النوع الأوروبي. آلية الرفع تعتمد التروس الكوكبية ، وهي مدمجة وخفيفة ، ويتم تثبيتها في البكرة ، مما يقلل بشكل فعال من حجم الرافعة الكهربائية. يعتمد تصميمه على تصميم معياري إلى أقصى حد ، وأجزائه متعددة الاستخدامات للغاية. يعتمد معيار التصميم معيار FEM الأوروبي ، واختيار المعلمات مثل سرعة الرفع وسرعة الجري أكثر إنسانية. يتميز التصميم بسرعة بطيئة وتحديد المواقع بدقة ، وهو مناسب للتركيب والصيانة ؛ يتميز التصميم بسرعة عالية ، مما يجعل آلية الرفع أكثر كفاءة وملاءمة.

محرك تروس متحرك للرافعة

محرك التروس SEW لسفر الرافعة

تعتمد آلية حركة الرافعة على محرك تروس القيادة "ثلاثة في واحد" ، والذي يحرك العوارض الطرفية على كلا الجانبين ؛ المحرك الكهربائي ، يعتمد محرك الفرامل الخاص للرافعة ومتصل بمسامير. يتميز هذا النوع من المحركات بدقة نقل عالية ، وخفة الوزن ، وختم جيد ، وضوضاء منخفضة ، وعمر طويل ، ومزايا لا تحتاج إلى صيانة.

نظام التحكم الكهربائي

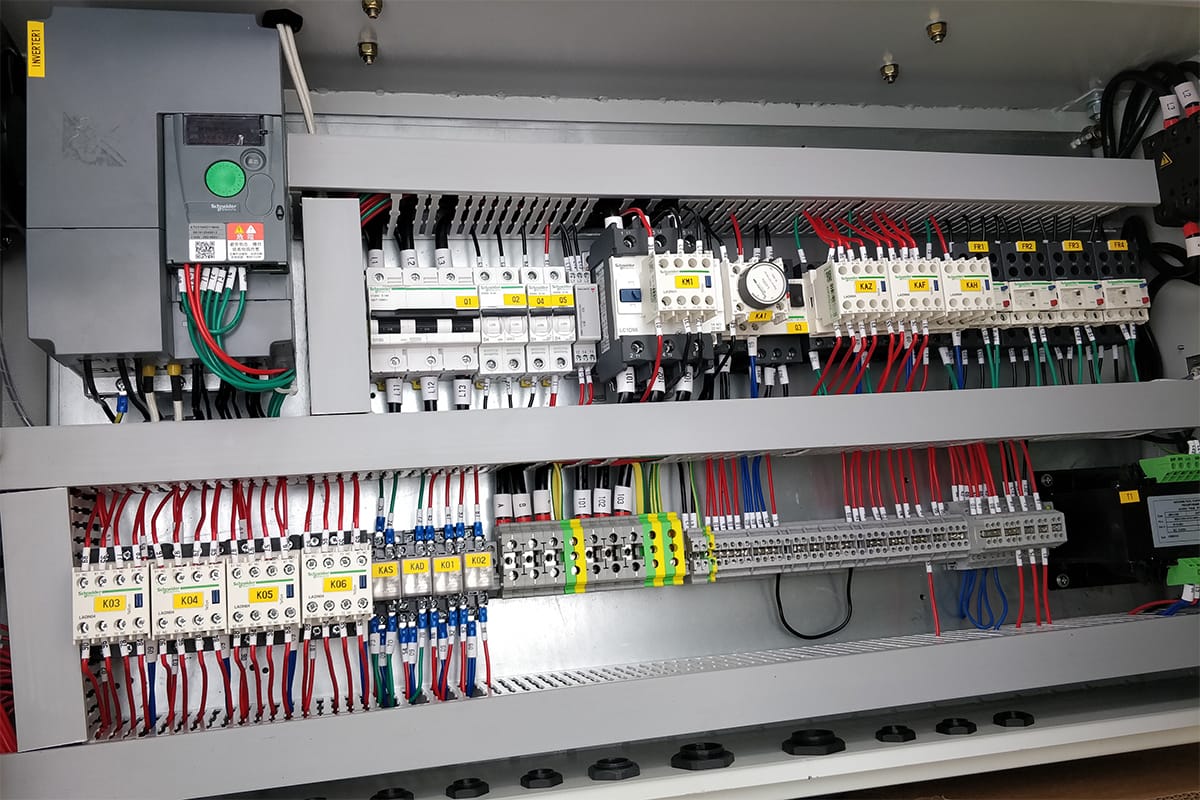

صندوق التحكم الكهربائي للرافعة

يتم تحديد جهد الرافعة العلوية من النوع الأوروبي بالجهد الصناعي المحلي للعميل ، ويتم تصنيع النظام الكهربائي وفقًا للجهد. مزود بمفتاح حد دوار متقاطع ، قم بقطع طاقة محرك العبور والمحركات الطويلة قبل أن يصطدم حاجز الرافعة بكتلة نهاية المسار. مجهزة بمحدد للحمل الزائد. عندما يكون توتر حبل السلك أكبر من 90% من القيمة المقدرة ، فإن جهاز حماية الحمل الزائد سوف ينبه. عندما يكون توتر حبل السلك أكبر من 110% من القيمة المقدرة ، فإن جهاز حماية الحمل الزائد سوف يقطع دائرة الرفع تلقائيًا. يعتمد مزود الطاقة للعربة على تعليق فولاذي خاص الشكل مع كابل مسطح.

وضع التحكم

تحكم قلادة

لوحة معلقة ، جهاز تحكم عن بعد ، تحكم في المقصورة. يمكن أيضًا تجهيز الرافعة بمجموعتين من أجهزة التشغيل وهما: الأرضي + جهاز التحكم عن بعد أو كابينة السائق + جهاز التحكم عن بعد. ومع ذلك ، نظرًا لقضايا السلامة ، لا يمكن تبديل وضعي التشغيل إلا ولا يمكن استخدامهما في نفس الوقت.

أجهزة حماية أوناش علوية نوع أوربي
  • محول التردد: يمكن أن تحمي وظيفة الحماية للعاكس الدائرة القصيرة ، والتيار الزائد ، وارتفاع درجة حرارة المحرك ، والجهد المنخفض ، والجهد الزائد ، والتأريض ، والدائرة القصيرة ، ومنع المماطلة ، والحرارة الزائدة بالوعة الحرارة ، وحماية وحدة الكبح من الحرارة الزائدة كل آلية قيادة.
  • حماية التوزيع: تم تجهيز الدائرة الرئيسية لتوزيع طاقة الرافعة بمكونات واقية مثل مفتاح الهواء الأوتوماتيكي لمصدر الطاقة الرئيسي والموصل الرئيسي.
  • حماية ماس كهربائى: دائرة الطاقة الرئيسية مجهزة بمفتاح أوتوماتيكي كحماية ماس كهربائى للرافعة ؛ دائرة التحكم مجهزة بمفتاح هواء أوتوماتيكي صغير السعة كحماية ماس كهربائى.
  • الحماية من الحمل الزائد: تم تجهيز محركات كل آلية للرافعة بأجهزة منفصلة لحماية التيار الزائد مثل الحماية من الحمل الزائد ؛ يتم استخدام مفتاح الهواء الأوتوماتيكي لمصدر الطاقة الرئيسي كحماية من الحمل الزائد للرافعة.
  • حماية تسلسل المرحلة: الجهاز يعتمد واقي تسلسل المرحلة لمراقبة جودة مصدر الطاقة في الوقت الحقيقي. عندما يولد مصدر الطاقة جهدًا زائدًا أو جهدًا منخفضًا أو فقد المرحلة أو تغيير تسلسل الطور لأسباب خارجية ، فسيقوم نظام التحكم بقطع الدائرة الرئيسية لحماية سلامة المعدات والأفراد بشكل فعال.
  • حماية حد الرفع: آلية الرفع مجهزة بمفاتيح حد في الموضع ومفاتيح حد. تضمن مفاتيح الحد في الموضع أن آلية الرفع تتوقف تلقائيًا عندما تكون في مكانها. يمكن أن تضمن مفاتيح الحد أن آلية الرفع تنقطع تلقائيًا عندما يصل الخطاف إلى الوضع المحدد.
  • حماية حدود السفر: تكون آليات حركة الرافعة وعربة الترولي مجهزة بشكل عام بمفاتيح حد في الموضع ومفاتيح حدية في كلا الطرفين
  • الحماية من انقطاع التيار الكهربائي في حالات الطوارئ: تم تجهيز دائرة التحكم للرافعة بمفتاح للطوارئ. عند وقوع حادث ، يمكن قطع التيار الكهربائي لدائرة التحكم في أي وقت ، ثم يتم قطع الدائرة الرئيسية لضمان التشغيل الآمن للرافعة.
  • إجراءات منع التآكل والغبار والختم

سيتم إنتاج رافعة علوية من النوع الأوروبي في غضون 45 يومًا

نصائح:
قد تكون المهلة الزمنية للرافعات ذات الفولتية المختلفة أطول من 10 إلى 15 يومًا حيث تحتاج المكونات الكهربائية إلى تخصيصها من قبل موردينا.

أنواع الرافعات لظروف العمل المختلفة

HD الأوروبي نوع واحد عارضة رافعة علوية

  • الموثوقية ، الكفاءة ، التشغيل السهل ، الأمان
  • انخفاض تكاليف المشتريات والصيانة
  • عادة ما تكون قدرة الرفع القصوى للرافعة العلوية أحادية العارضة من النوع HD الأوروبي هي 12.5 طن

رافعة علوية مزدوجة العارضة نوع أوروبي NLH

  • الموثوقية ، الكفاءة ، التشغيل السهل ، الأمان
  • انخفاض تكاليف المشتريات والصيانة
  • عندما تكون السعة أكبر من 12.5 طن ، يُقترح على العميل اختيار رافعة علوية مزدوجة العارضة من النوع الأوروبي NLH
رافعه

رافعة علوية مزدوجة العارضة نوع QD الأوروبي

  • مظهر جميل وهيكل خفيف
  • صديقة للبيئة وصامتة
  • المزايا التقنية: تحويل التردد الذكي ثنائي السرعة
  • رفع مستقر

التثبيت في الموقع أو التعليمات عن بعد متاحة
