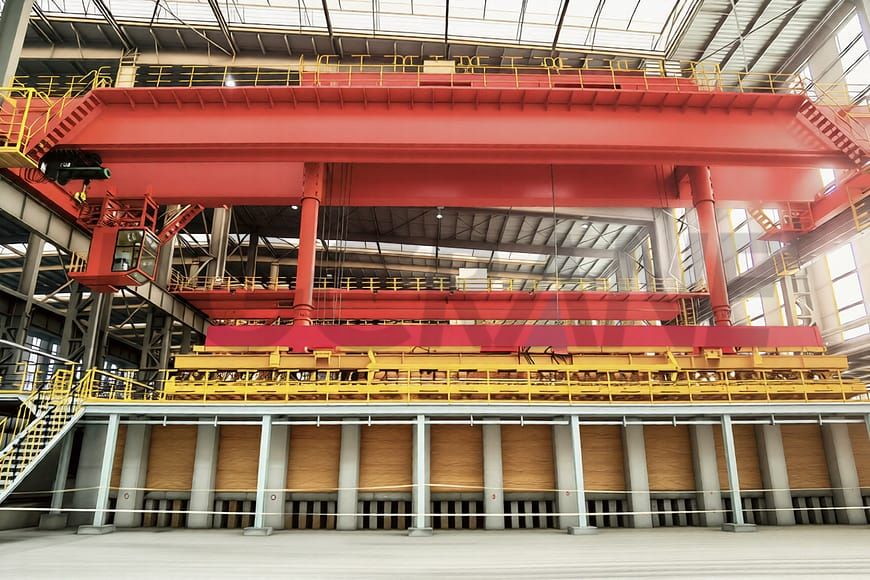

Wielofunkcyjny dźwig do transportu elektrod grafitowych: Wysokowydajne rozwiązanie dla przemysłu węglowego
Wielofunkcyjny dźwig do transportu elektrod grafitowych to urządzenie do załadunku i rozładunku pieca, opracowane specjalnie dla przemysłu węglowego. Sekcja montażowa automatycznie przechowuje arkusze grafitu, owija je folią, składa sznury i automatycznie przełącza między pojedynczymi i podwójnymi rzędami elektrod grafitowych. Sekcja podnosząca upraszcza proces, umożliwiając załadunek i rozładunek pojedynczych lub podwójnych rzędów wielospecyficznych elektrod grafitowych oraz podnoszenie pokrywy pieca. Ten wielofunkcyjny dźwig do montażu i załadunku/rozładunku elektrod grafitowych nie tylko poprawia jakość elektrod grafitowych, ale także zapewnia rzeczywistą, wysoką wydajność produkcji.
Cechy wielofunkcyjnego dźwigu do obsługi elektrod grafitowych
- Konstrukcja jest racjonalnie zaprojektowana. Zespół strun grafitowych wykorzystuje główny i pomocniczy hydrauliczny układ napędowy, mobilne urządzenie pakujące, automatyczne urządzenie do zrzucania arkuszy oraz rolkę amortyzującą, co czyni go elastycznym i zaawansowanym.
- Urządzenie może obsługiwać załadunek i rozładunek elektrod o różnych parametrach. Urządzenie podnoszące jest również wyposażone w hak do podnoszenia pokrywy pieca, co zaspokaja różnorodne potrzeby produkcyjne i oferuje wiele funkcji w jednym urządzeniu.
- Jego złożony mechanizm podnoszący to innowacyjna konstrukcja, umożliwiająca załadunek i rozładunek pojedynczych i podwójnych rzędów elektrod grafitowych, a także podnoszenie pokryw pieca. Urządzenia zabezpieczające są racjonalnie zaprojektowane, umożliwiając zarówno podnoszenie ciężkich ładunków, jak i delikatne operacje.
- Konstrukcja wykorzystuje ochronne gniazda końcowe, zapewniające wsparcie i ochronę narażonych na uszkodzenia końców elektrod grafitowych, zapobiegając w ten sposób poślizgowi lub uderzeniom podczas podnoszenia.
Urządzenie podnoszące do pojedynczego i podwójnego sznura elektrod grafitowych
Zasady działania
Najpierw dolne ramię poprzeczne podnosi się za pomocą synchronicznego mechanizmu teleskopowego, co powoduje obrót dwóch ramion zaciskowych chwytaka w przeciwnych kierunkach wzdłuż punktu zawiasowego pręta montażowego, otwierając w ten sposób chwytak do maksymalnego stopnia otwarcia.
Następnie chwytak jest ustawiany względem elektrody grafitowej, ustawiając ją na określonej wysokości.
Następnie synchroniczny mechanizm teleskopowy opuszcza dolną poprzeczkę, powodując jednoczesne zamknięcie ramion zaciskowych i podniesienie górnej poprzeczki. Jednocześnie prędkość podnoszenia i opuszczania dolnej poprzeczki przez synchroniczny mechanizm teleskopowy jest taka sama lub zbliżona do prędkości zwijania liny suwnicy. Dzięki temu chwytak, trzymający elektrodę grafitową, nie styka się z podłożem ani innymi przedmiotami.
Średnica podnoszonej elektrody grafitowej wynosi 400–800 mm. Jeśli średnica podnoszonej elektrody grafitowej jest mniejsza niż 500 mm, należy zastosować metodę podnoszenia dwunitkowego; jeśli średnica podnoszonej elektrody grafitowej jest większa niż 500 mm, należy zastosować metodę podnoszenia jednonitkowego.
Cechy urządzenia podnoszącego
- Zamontowanie wielu zacisków na górnym ramieniu poprzecznym zapewnia stabilność podczas podnoszenia, zapobiegając kołysaniu się elektrody grafitowej.
- Zaciski mogą utrzymywać podwójne ciągi elektrod grafitowych, co skutecznie zwiększa wydajność podnoszenia tego urządzenia. Podczas trzymania podwójnych ciągów elektrod grafitowych, równoległe elektrody grafitowe są rozdzielone przekładkami, co zapewnia stabilne mocowanie.
- Koniec montażowy ramienia zaciskowego jest zakrzywiony, a zarówno koniec montażowy, jak i zaciskowy znajdują się po tej samej stronie, co zwiększa przestrzeń zaciskową między ramionami. Umożliwia to zaciskanie elektrod grafitowych o różnych średnicach, co poprawia użyteczność tego urządzenia podnoszącego.
- Odporne na zużycie wkładki na wewnętrznej stronie zacisku ramienia zacisku zwiększają tarcie między zaciskiem a elektrodą grafitową, co zwiększa siłę zacisku, gwarantuje stabilność trzymania elektrody grafitowej, poprawia odporność na zużycie i wydłuża żywotność.
