Kren Atas dan Gantry Girder Utama: Panduan Keluli Terbaik

Girder utama, sebagai struktur galas beban utama kren, selalunya menyumbang sebahagian besar daripada beratnya. Kren atas kepala Girder utama menyumbang 40%-60% daripada jumlah berat kren, manakala girder utama kren gantri melebihi 30%. Bahan keluli girder utama secara langsung menentukan kapasiti galas beban keseluruhan, keselamatan operasi dan kos komprehensif kren. Data Persatuan Industri Jentera Berat China menunjukkan bahawa lebih 65% kegagalan struktur berpunca daripada keluli girder utama dan keadaan operasi yang tidak sepadan. Untuk membantu anda mengurangkan risiko peralatan dan mengoptimumkan keseluruhan proses pemilihan, kami telah menyusun jadual perbandingan parameter untuk bahan keluli arus perdana bagi kren atas dan gantri. Teks berikut akan menganalisis ciri-ciri teras pelbagai bahan keluli yang sesuai untuk girder utama.

Keluli Rendah Karbon: Pilihan Utama untuk Kren Overhed dan Gantry Ringan & Kecil

Dengan keplastikan, kebolehkimpalan dan kelebihan kos yang sangat baik, keluli rendah karbon (contohnya Q235B / S235JR / A283) ialah bahan kos efektif utama untuk galang utama kren atas dan gantry dalam aplikasi beban ringan dan kelas pekerja rendah, merangkumi kira-kira 22% pasaran bahan untuk kren kecil tugas ringan (≤20t).

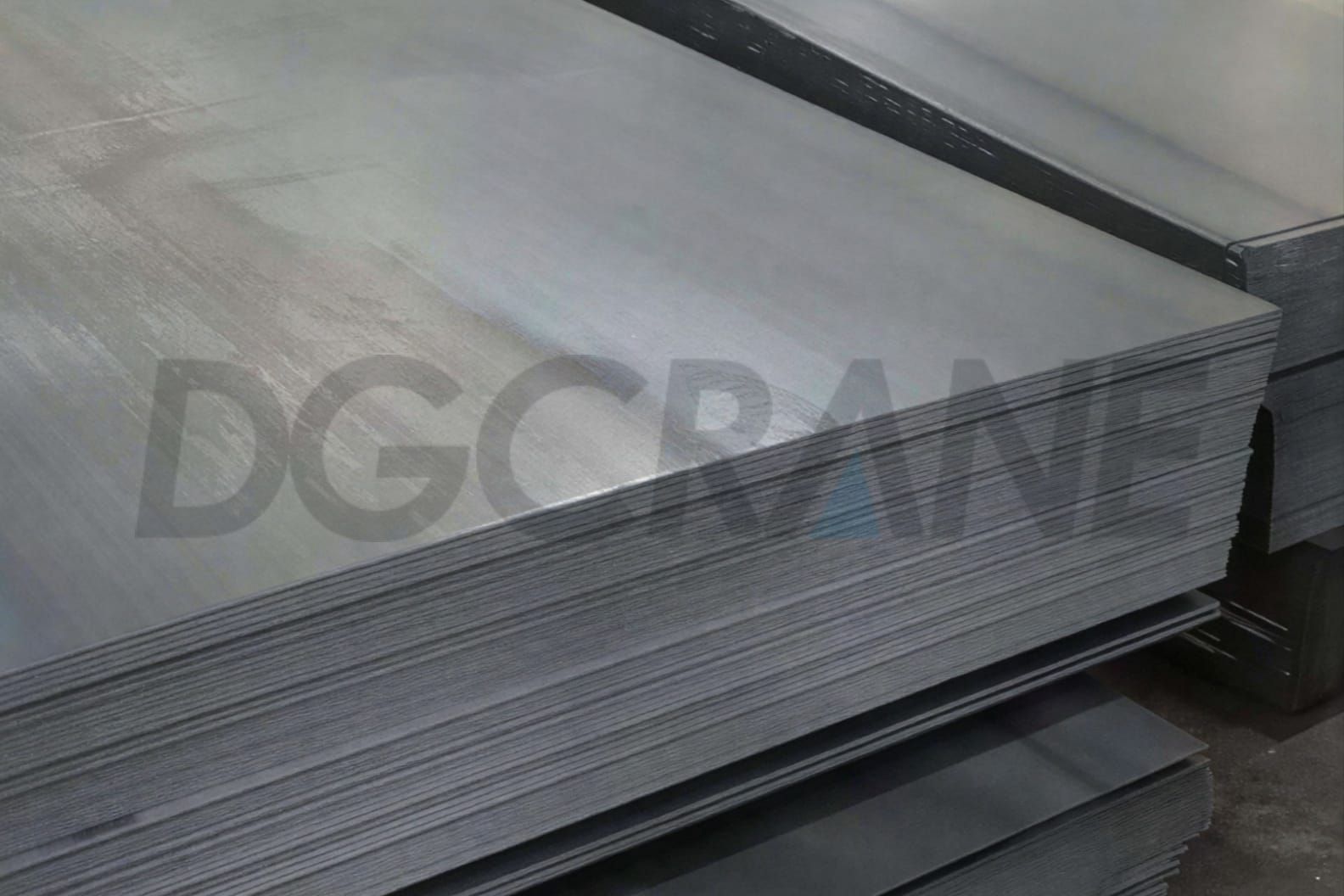

Q235B (EN S235JR/ASTM A283)

Q235B, jenis keluli rendah karbon yang paling biasa digunakan dalam peralatan mengangkat, amat lazim digunakan dalam kren tugas ringan, kelas kerja rendah, seperti 5 tan. kren atas berganda girder digunakan di gudang dan overhead girder tunggal 3 tan dan kren gantri di bengkel. Komposisi kimia utama dan sifat mekanikalnya ditunjukkan dalam jadual di bawah:

Berdasarkan petunjuk prestasi di atas, kita boleh menganalisis dengan lebih lanjut kelebihan teras Q235B dengan lebih jelas:

• Kandungan Karbon Rendah Tinggi, Prestasi Kimpalan Cemerlang: Girder utama kren atas dan gantry mempunyai struktur kimpalan yang padat dan kompleks. Kandungan karbon rendah Q235B membolehkan kualiti kimpalan yang tinggi dengan proses kimpalan konvensional, mengurangkan kemungkinan kecacatan kimpalan dan memastikan kestabilan pengeluaran yang kukuh.
• Kekuatan Sederhana, Menahan Impak Umum: Dengan tenaga hentaman suhu bilik 20℃ tidak kurang daripada 27 J, bahan ini menawarkan ketahanan yang baik. Ia menyerap kejutan dan getaran dalam operasi kren atas dan gantry, menahan keretakan rapuh daripada perubahan beban secara tiba-tiba, dan memberikan prestasi struktur yang lebih selamat dan lebih andal.
• Kos Rendah, Keberkesanan Kos yang Cemerlang: Q235B mempunyai kos pengeluaran yang agak rendah. Tambahan pula, prestasi komprehensifnya memenuhi keperluan aplikasi kebanyakan struktur keluli kren atas dan gantry, sekali gus mengurangkan kos pengeluaran dengan berkesan sambil memastikan keselamatan dan kebolehpercayaan, menghasilkan keberkesanan kos yang tinggi.

Walau bagaimanapun, disebabkan oleh batasan dalam gred kekuatan dan ciri prestasi bahan itu sendiri, Q235B juga mempunyai batasan tertentu; oleh itu:

• Kekuatan Hasil Rendah: Q235B mempunyai kekuatan alah hanya 235MPa. Di bawah keadaan beban berat, memenuhi keperluan kekuatan memerlukan plat keluli yang lebih tebal, meningkatkan berat struktur dengan ketara, yang tidak sesuai untuk kegunaan tugas berat & frekuensi tinggi.
• Rintangan Kakisan yang Lemah: Oleh kerana struktur keluli kren terdedah kepada unsur-unsur untuk tempoh yang lama, Q235B mudah terhakis, memerlukan salutan anti-karat dan menjadikannya tidak sesuai untuk persekitaran yang sangat menghakis.
• Tidak Sesuai untuk Persekitaran Suhu Rendah: Q235B hanya menjamin ketahanan hentaman pada suhu bilik. Ia mudah patah rapuh pada suhu rendah. Oleh itu, penggunaan langsung dalam persekitaran suhu rendah menimbulkan bahaya keselamatan patah rapuh, yang memerlukan penggunaan keluli suhu rendah atau keluli gred Q355D/E.

Q235C/Q235D (EN S235J2/ASTM A1011)

Q235C dan Q235D ialah varian Q235B yang dinaik taraf suhu rendah. Ia mempunyai ketahanan suhu rendah yang lebih stabil, kurang bendasing dan kurang terdedah kepada kerapuhan pada musim sejuk, menjadikannya sesuai untuk kren atas dan gantry dengan keperluan keselamatan, rintangan hentaman dan kestabilan suhu rendah yang lebih tinggi.

Q235C memerlukan tenaga impak ≥ 27 J pada 0℃, namun ketahanannya menurun dengan ketara di bawah -10℃. Q235D memerlukan tenaga impak ≥ 27 J pada -20℃, yang berkesan dapat mencegah keretakan rapuh suhu rendah semasa operasi luar jangka panjang pada musim sejuk dan menawarkan tahap keselamatan tertinggi, tetapi datang dengan kos pengeluaran yang lebih tinggi dan harga yang lebih tinggi.

Keluli Aloi Rendah Kekuatan Tinggi: Sesuai untuk Kren Overhed dan Gantry Tugas Sederhana & Berat

Keluli aloi rendah berkekuatan tinggi (juga dikenali sebagai HSLA) dihasilkan dengan menambah sedikit unsur pengaloi seperti V, Nb dan Ti kepada keluli struktur karbon. Ia mengimbangi kekuatan dan kebolehmesinan dan kini merupakan "bahan arus perdana" untuk rasuk utama kren. Ia menyumbang lebih daripada 58% pasaran bahan rasuk utama dan rasuk hujung kren domestik dan merupakan pilihan pertama untuk lebih daripada 80% kren tujuan umum. Ia sesuai untuk kebanyakan senario tugas sederhana dan berat, yang dapat memenuhi keperluan penggunaan dan kos kawalan, menjadikannya "pilihan yang selamat" untuk pembeli.

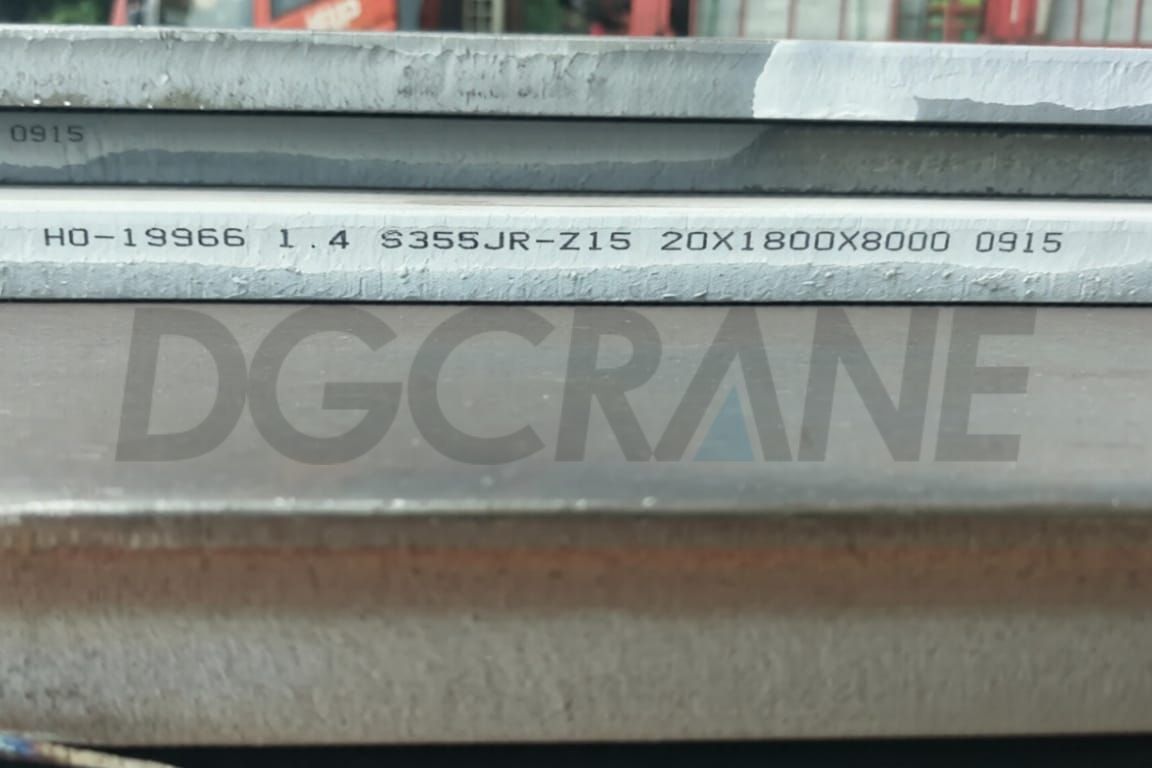

Q355B (EN S355JR/ASTM A572 Gr.50)

Q355B, keluli kekuatan tinggi aloi rendah yang digunakan secara meluas, merupakan "bahan utama" dalam industri dan sesuai untuk kren overhed dan gantry bertan sederhana hingga ringan dengan kelas pekerja A3-A5. Komponen terasnya adalah seperti berikut:

Parameter teras ini merupakan faktor utama yang membolehkan Q355B menjadi bahan utama untuk kren, khususnya yang ditunjukkan dalam kelebihan berikut:

• Nisbah Kekuatan Hasil Tinggi, Reka Bentuk Ringan: Apabila ketebalan plat keluli >16mm, kekuatan alah Q355B adalah lebih kurang 51% lebih tinggi daripada Q235B, menghasilkan pengurangan berat 15%–25% di bawah kapasiti galas beban yang sama. Ini mengurangkan kedua-dua berat kendiri kren dan tekanan galas beban di kilang.
• Setara Karbon Rendah, Kebolehkimpalan yang Lebih Baik: Risiko keretakan sejuk semasa kimpalan adalah rendah. Apabila ketebalan Q355B ialah ≤16mm, pemanasan awal biasanya tidak diperlukan, membolehkan kimpalan langsung dilakukan. Ini memendekkan kitaran pengeluaran dan meningkatkan kecekapan pengeluaran.
• Ketahanan Suhu Rendah yang Cemerlang: Q355B mempunyai kebolehsuaian suhu rendah yang lebih kuat, lulus ujian hentaman pada -20℃. Ia sesuai untuk kawasan sejuk atau struktur yang memerlukan ketahanan tinggi, berkesan mencegah keretakan rapuh dalam persekitaran suhu rendah.

Walaupun Q355B memberikan prestasi keseluruhan yang sangat baik, ia mempunyai batasan yang ketara, terutamanya dalam keadaan suhu rendah dan menghakis, serta dari segi kimpalan plat tebal, kos dan kesukaran pemprosesan. Kelemahan khusus adalah seperti berikut:

• Prestasi Suhu Rendah Terhad: Q355B hanya memastikan ketahanan hentaman yang berkelayakan pada 20 ℃. Kekuatannya menurun mendadak di bawah 0 ℃, membawa risiko kerapuhan sejuk yang tinggi apabila digunakan di tempat penyimpanan sejuk atau kawasan luar yang sejuk. Oleh itu, ia tidak boleh digunakan dalam persekitaran yang sangat sejuk.
• Kesukaran Tinggi dalam Kimpalan Plat Tebal: Apabila ketebalan Q355B melebihi 25 mm, setara karbonnya meningkat dengan ketara, sekali gus meningkatkan risiko retakan kimpalan. Pemanasan awal dan kawalan suhu yang ketat diperlukan semasa kimpalan, yang membawa kepada prosedur pemprosesan yang lebih kompleks.
• Kos Lebih Tinggi Daripada Q235B: Q355B secara amnya 10%–15% lebih mahal daripada Q235B. Bagi aplikasi tugas ringan atau komponen bukan galas beban, penggunaan Q355B akan menyebabkan lebihan prestasi tanpa kelebihan kos.

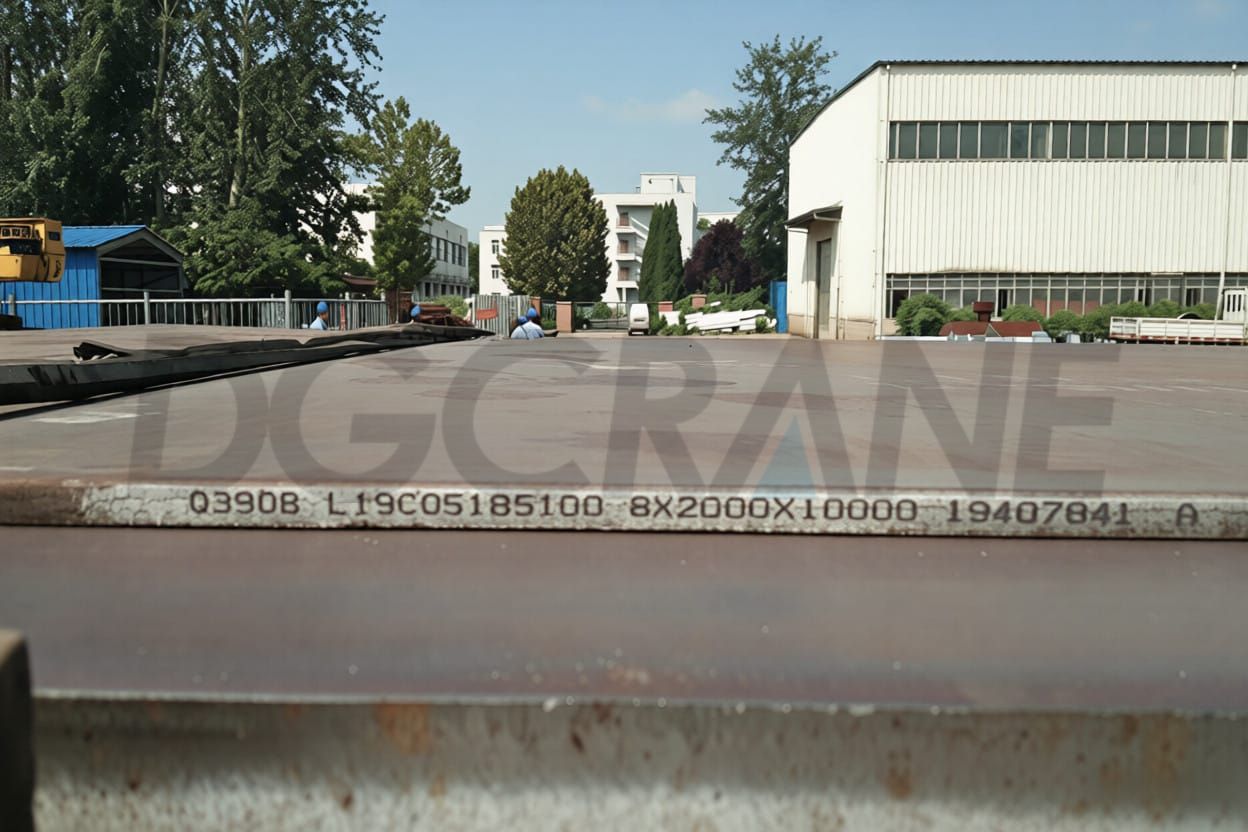

Q390B (EN S355J2/ASTM A572 Gr.60)

Dengan kekuatan alah melebihi 390 MPa, Q390B memberikan kapasiti galas beban dan keselamatan struktur yang unggul. Di bawah keadaan beban yang sama, ia mengurangkan penggunaan keluli sebanyak kira-kira 15% berbanding Q355B, menjadikannya digunakan secara meluas dalam kren atas dan gantry yang memerlukan kekuatan tinggi.

Disebabkan kandungan karbonnya yang rendah, Q390B tidak sesuai untuk pelindapkejutan dan penyesuian. Walau bagaimanapun, ia mempunyai rintangan haus yang sangat baik dan rintangan kakisan yang sederhana, mampu menahan hakisan daripada keadaan atmosfera dan media kimia tertentu.

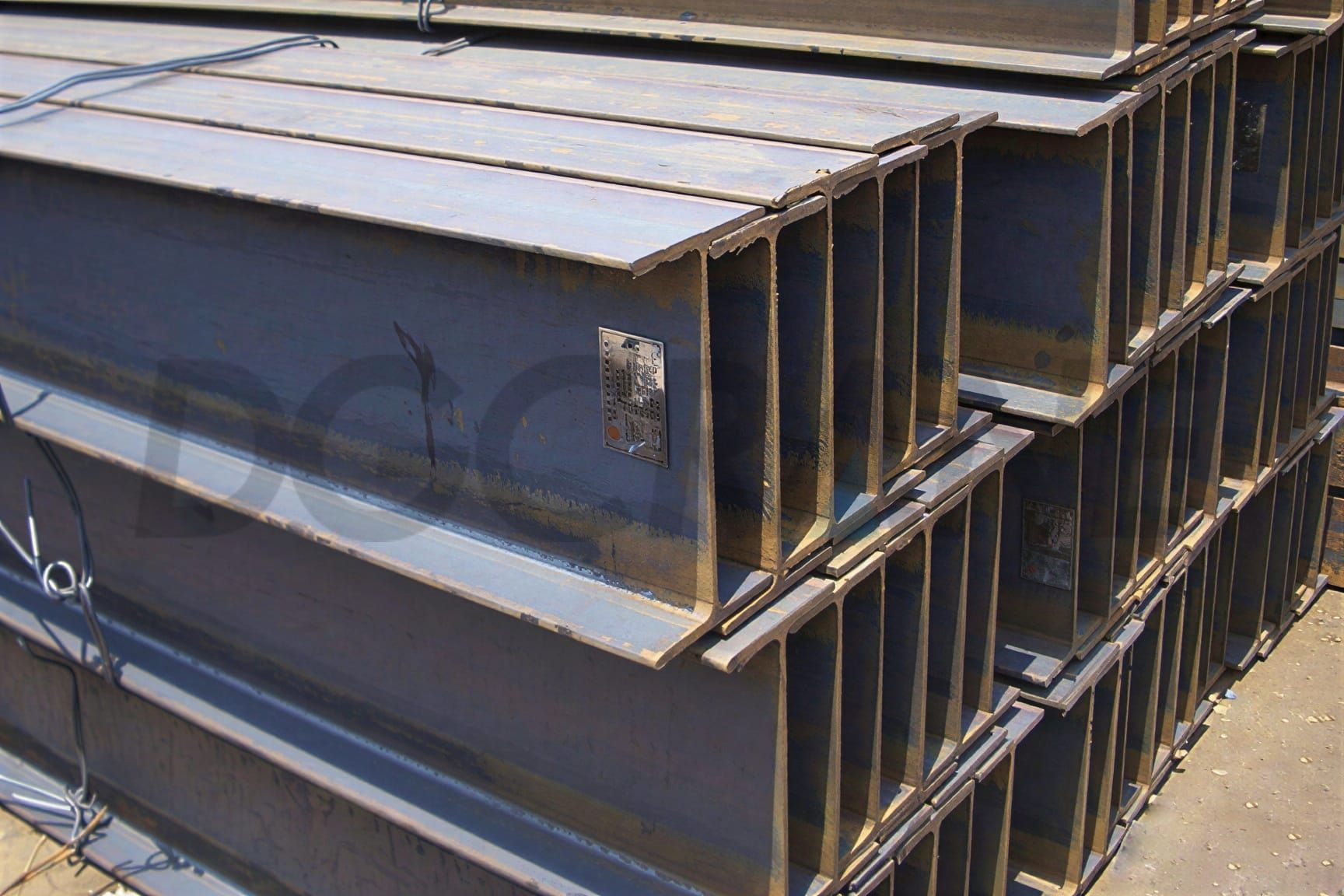

Q420B (EN S420ML/ASTM A572 Gr.70)

Q420B ialah keluli berkekuatan ultra tinggi. Menurut Analisis Status Pembangunan dan Permintaan Keluli Industri Struktur Keluli China, Q420B menyumbang lebih daripada 50% keluli berkekuatan tinggi, dan kebanyakannya digunakan dalam struktur keluli untuk pembinaan, jambatan atau peralatan berat, seperti rasuk utama kren gantri 50-300 tan atau jentera pelabuhan.

Walau bagaimanapun, jika ketebalan plat keluli Q420B meningkat, kekuatan alahnya berkurangan secara berperingkat. Contohnya, apabila ketebalannya ≤16mm, kekuatan alahnya ≥420MPa, tetapi apabila ketebalannya >50mm, kekuatan alahnya hanya ≥360MPa. Oleh itu, dalam aplikasi plat ultra tebal, adalah perlu untuk mengoptimumkan proses atau memilih keluli gred tinggi untuk memenuhi keperluan kekuatan, dan kosnya akan meningkat sewajarnya.

Keluli Khas: Pilihan untuk Kren Atas dan Gantry yang Digunakan dalam Keadaan Ekstrem

Keluli khas merupakan bahan tersuai untuk girder utama kren atas dan gantry di bawah keadaan kerja yang ekstrem. Ia berbeza daripada keluli rendah karbon dan keluli aloi rendah kekuatan tinggi. Melalui nisbah aloi yang tepat dan pengoptimuman proses, ia mengatasi kekurangan prestasi keluli konvensional dalam senario seperti sejuk melampau, semburan garam tinggi, kakisan yang kuat, beban berat tan ultra besar, dan operasi berterusan frekuensi tinggi, dan menjadi sokongan teras untuk keselamatan peralatan dan operasi jangka panjang dalam persekitaran yang keras.

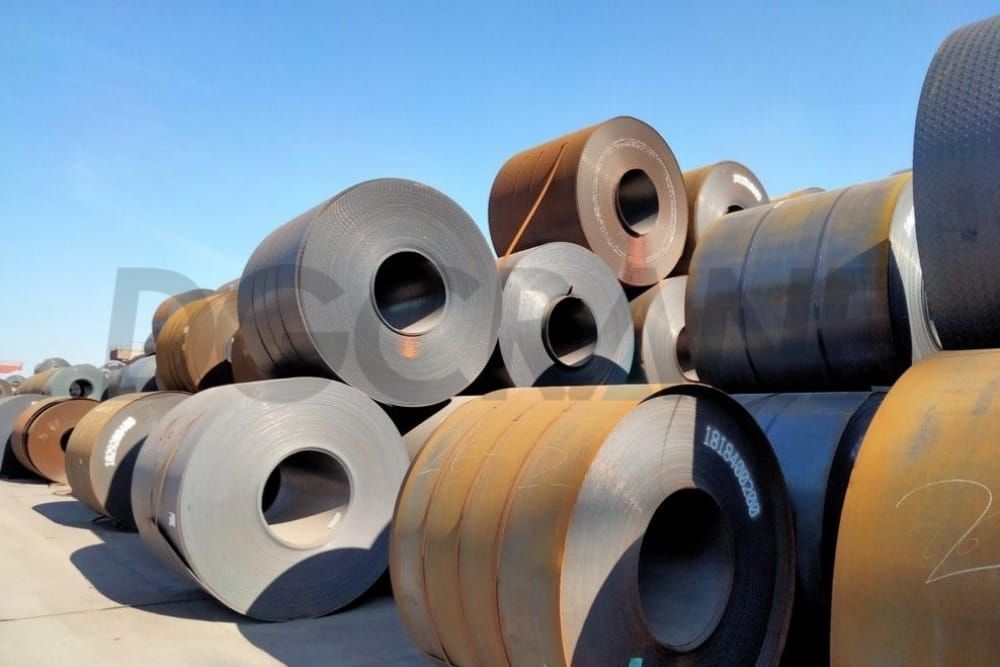

Q460NE (ENS460NL/ASTM A537 Cl.2)

Q460NE ialah keluli aloi rendah tahan kakisan yang direka khas untuk keadaan kerja yang keras. "N" dalam gred tersebut menunjukkan rintangan cuaca, manakala "E" sepadan dengan penarafan impak suhu rendah -40°C. Berbanding dengan keluli biasa, ia memenuhi keperluan kekuatan struktur tugas berat dan boleh beroperasi secara stabil untuk tempoh yang lama dalam persekitaran yang sangat sejuk, kelembapan tinggi dan semburan garam. Parameter prestasi utamanya adalah seperti berikut:

Untuk mencapai peningkatan berganda dalam rintangan cuaca dan prestasi suhu rendah, elemen pengaloi tertentu ditambah kepada formulasi Q460NE. Kandungan dan fungsi setiap elemen adalah seperti berikut:

Secara ringkasnya, melalui reka bentuk rendah karbon dan kesan sinergi unsur pengaloi seperti Cr, Ni dan Cu, Q460NE dapat memenuhi keperluan mekanikal dan ketahanan persekitaran kelembapan tinggi dan garam tinggi. Walaupun pada suhu rendah yang melampau iaitu -40℃, Q460NE mengekalkan ketahanan impak yang baik, dengan berkesan mencegah kerapuhan bahan yang disebabkan oleh suhu rendah. Ini menyediakan penghalang keselamatan yang kukuh untuk pembinaan kejuruteraan di kawasan yang sangat sejuk, meningkatkan kebolehpercayaan peralatan dan kecekapan operasi.

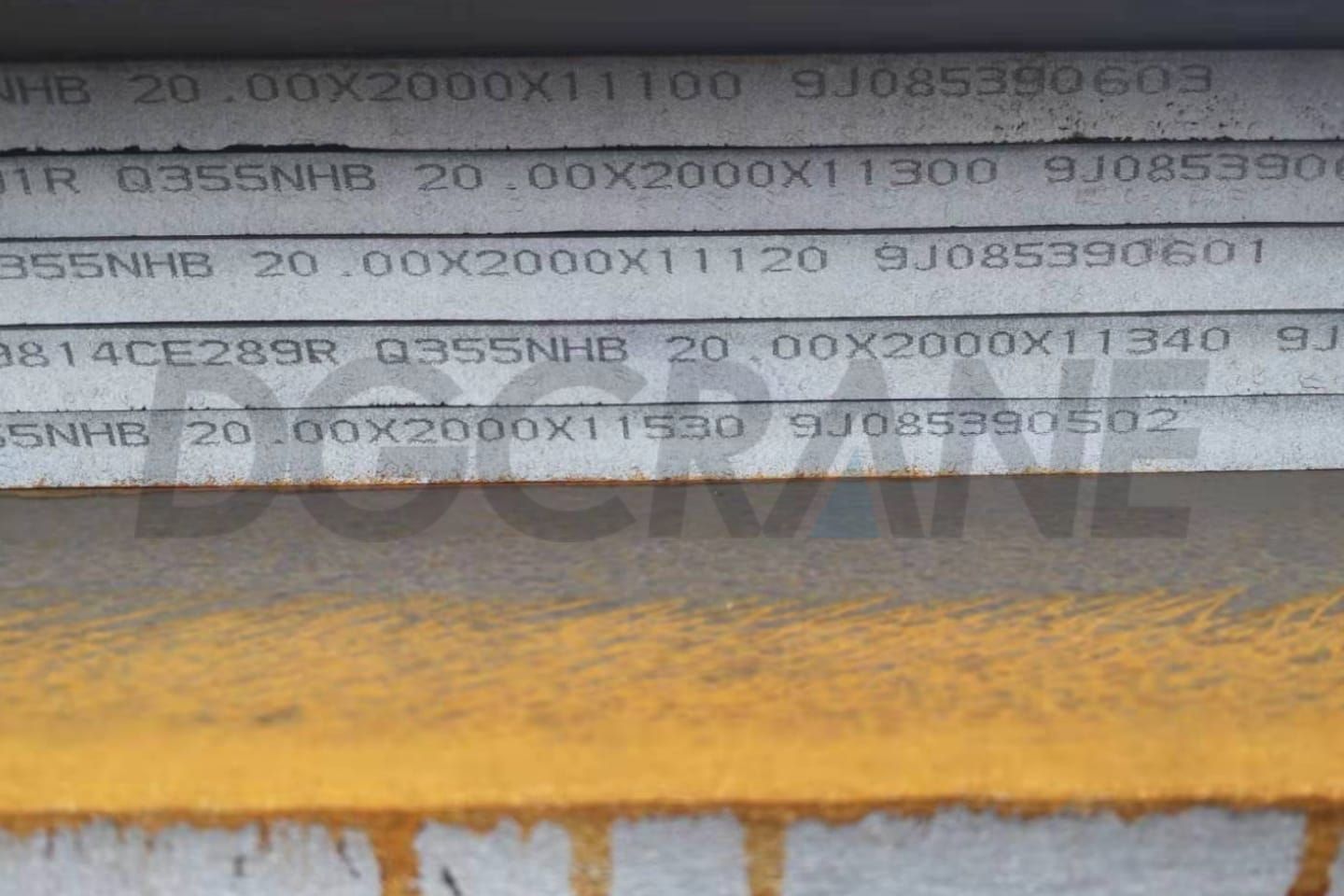

Q355NH (EN S355J2W/ASTM A588))

Q355NH ialah plat keluli tahan kakisan atmosfera, juga dikenali sebagai keluli luluhawa. Pengubah suai "N" dan "H" biasanya mewakili keperluan untuk menormalkan dan meningkatkan ketahanan suhu rendah. Menormalkan (mengekalkan suhu transformasi fasa diikuti dengan penyejukan udara) boleh menghaluskan butiran, membentuk struktur ferit-mutilat yang lebih halus dan menjadikan sifatnya lebih seragam dalam arah ketebalan.

Berbanding keluli rendah karbon, Q355NH mencapai peningkatan 2-8 kali ganda dalam rintangan cuaca, terutamanya disebabkan oleh penambahan unsur pengaloi tertentu pada formulanya.

Dapat dilihat bahawa Q355NH mengekalkan kekuatan, ketahanan, dan kebolehkimpalan keluli struktur biasa, di samping mempunyai kemuluran, rintangan kakisan, rintangan suhu tinggi, dan rintangan lesu seperti keluli berkualiti tinggi. Tambahan pula, kebolehcatan Q355NH adalah 1.5-10 kali ganda daripada keluli karbon biasa. Oleh itu, ia menghapuskan keperluan untuk mengecat dan penyelenggaraan yang kerap, sekali gus mengurangkan jumlah kos kitaran hayat kren luar dengan berkesan. Ketahanan karat, rintangan kakisan yang memanjangkan hayat perkhidmatan komponen, dan penggunaan bahan yang berkurangan menjadikannya keluli pilihan untuk komponen struktur kren dalam keadaan kerja yang kompleks seperti persekitaran luar dan pantai.

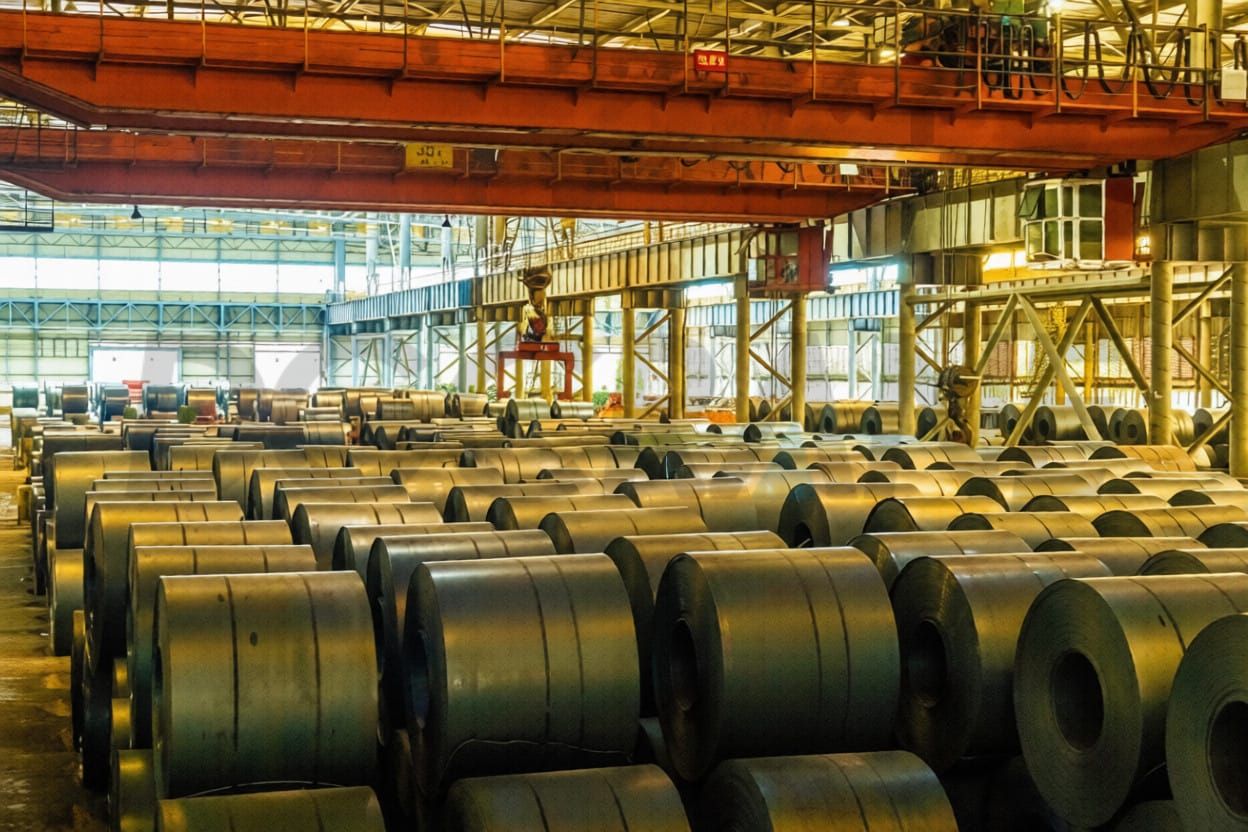

Q450NQR1 (EN S355K2W/ASTM A633 Gred C/D)

Q450NQR1 ialah keluli luluhawa berkekuatan tinggi yang mengurangkan beratnya dan mempunyai ketahanan hentaman suhu rendah yang sangat baik dan rintangan kakisan atmosfera, menjadikannya sesuai untuk digunakan dalam pelbagai iklim ekstrem. NQR mewakili keluli tahan kakisan atmosfera (luluhawa), keluli aloi rendah berkekuatan tinggi yang direka khusus untuk persekitaran luar, pantai dan menghakis yang lain; 1 ialah nombor siri gred, mewakili nisbah aloi dan tahap prestasi tertentu.

Seperti yang dapat dilihat daripada sifat-sifat asas di atas, Q450NQR1 mencapai kelebihan tiga kali ganda iaitu kekuatan tinggi, rintangan cuaca dan ketahanan suhu rendah, yang berpunca daripada nisbah tepat unsur pengaloiannya.

Dengan kandungan karbon rendah dan sulfur yang sangat rendah, digabungkan dengan kesan sinergi unsur pengaloi Cr, Ni dan Cu, Q450NQR1 mempunyai prestasi komprehensif yang sangat baik yang memenuhi keperluan piawaian industri keluli luluhawa. Ia mencapai keseimbangan antara kekuatan tinggi, rintangan cuaca dan ketahanan suhu rendah, menjadikannya bahan yang ideal untuk kren dalam keadaan kerja tugas berat seperti pelabuhan dan tempat penyimpanan terbuka.

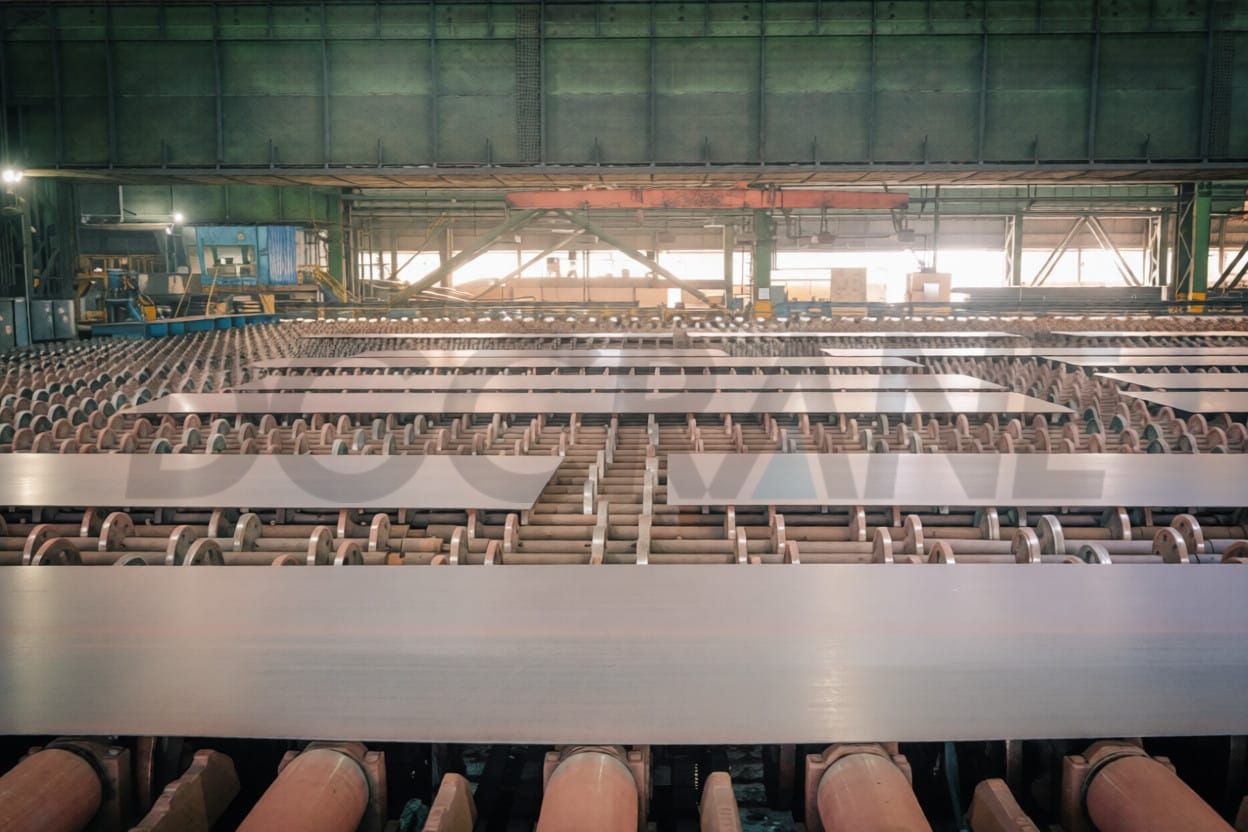

Q690E (EN S690QL/ASTM A514 Gr.B)

Q690E ialah bahan berkekuatan tinggi. Melalui kimpalan laser dan proses pelepasan tekanan, beratnya boleh dikurangkan sebanyak 15%, kapasiti galas bebannya meningkat sebanyak 25%, dan jangka hayat lesunya dilanjutkan sebanyak 37% berbanding purata industri. Ia memenuhi tahap kerja tugas berat A7 dan sesuai untuk kren khas bertan besar dan berprestasi tinggi, seperti kren senduk 300 tan dalam industri metalurgi dan kren pengangkat bahagian badan kapal 200 tan dalam industri pembinaan kapal. Komponen teras dan sifat mekanikalnya adalah seperti berikut:

Sementara itu, untuk mencapai matlamat ganda iaitu ringan dan kekuatan tinggi, Q690E mengoptimumkan mikrostruktur dan sifatnya dengan menambah elemen pengaloi tertentu. Kandungan dan fungsi setiap elemen utama adalah seperti berikut:

Oleh itu, Q690E mempunyai kapasiti galas beban yang sangat tinggi, yang boleh meningkatkan had atas beban sambil mengurangkan saiz keratan rentas rasuk utama; ia juga mempunyai ketahanan suhu rendah yang sangat baik dan rintangan lesu yang baik, menjadikannya sesuai untuk operasi berterusan beban berat frekuensi tinggi, tetapi kosnya agak tinggi, dan ia boleh dipilih mengikut keperluan galas beban sebenar.

Dengan lebih 20 tahun kepakaran dalam bahan struktur keluli kren, DGCRANE amat mengiktiraf bahawa setiap perincian pemilihan bahan secara langsung menentukan faktor keselamatan peralatan, hayat perkhidmatan dan kos kitaran penuh di bawah penarafan tan yang berbeza, kelas pekerja dan persekitaran operasi. DGCRANE boleh membekalkan gred keluli standard antarabangsa julat penuh dengan tepat, termasuk Q355B, Q460NE dan Q690E, yang disesuaikan dengan keadaan kerja sebenar anda, seperti sejuk melampau, semburan garam tinggi dan operasi tugas berat berterusan, memenuhi sepenuhnya permintaan bahan untuk senario konvensional dan khas.

DGCRANE akan menyediakan penyelesaian proses penuh sehenti, meliputi perundingan bahan tersuai, pemotongan tersuai, kimpalan dan prarawatan anti-karat, serta kebolehkesanan kualiti penuh dan sokongan jaminan selepas jualan. Kami membantu anda mengelakkan risiko pemilihan daripada sumber, membolehkan operasi kren yang lebih selamat, struktur yang lebih tahan lama dan kos keseluruhan yang lebih terkawal.
