ジブクレーンのたわみ計算ツール
ジブクレーンたわみ計算ツールは、吊り上げ荷重下でのジブの下向きたわみを推定し、運用上の安全性を確認します。ジブ片持ち梁の有効旋回半径や支柱の有効高さなどの主要パラメータを用いて、ISO、GB、および関連規格の制限値への準拠を検証します。過度のたわみは、荷重の揺れや位置決め誤差を引き起こし、永久変形、不安定性、または破損につながる可能性があります。実際のたわみと計算されたたわみの差が大きい場合は、過負荷、ジョイントの緩み、または故障を示唆します。ジブクレーンたわみ計算ツールは、トラブルシューティングとジブクレーンの信頼性の高い運用に役立ちます。
計算された全たわみ量、δ
—

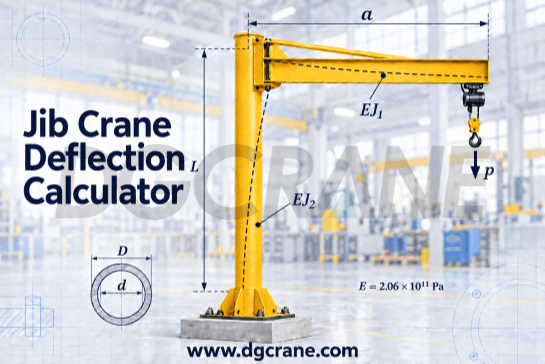

ジブクレーンのたわみ計算式
δ =
パ3
3EJ1
+
パ2ら
EJ2
- p: 安全率 × 容量 + 電動ホイストの重量
- a：片持ち梁の有効旋回半径
- L：柱の有効高さ
- E：鋼の弾性係数（一般的には2.06 × 10¹¹ Paとされる）
- J1片持ち梁断面の慣性モーメント（I形鋼）
- J2柱断面慣性モーメント（鋼管）
J2 =
π
64
(D4 − d4)
- D：柱状鋼管の外径
- d：柱状鋼管の内径
注記
- 鋼の弾性係数は一般的に2.06 × 10¹¹ Paとされる。
- 安全率の選択：通常の静的計算では1.00。起動/停止またはVFD運転では1.10～1.15。より高速な動作または顕著な衝撃がある場合は1.20～1.30。予備的な推定のみに使用してください。
- このジブクレーンのたわみ計算ツールには、一般的なI形鋼の仕様と断面二次モーメントJが既に組み込まれています。1これは、付属書Aに規定されている構造用鋼の値を参照しています。 GB/T 706-2016 またはISO 657-1:2026（この2つの規格は基本的に一致している）であり、熱間圧延I形鋼に適用される。
- 下記の表は、お客様が選択できるその他のI形鋼の仕様とそれに対応する値を示しています。
| I形鋼 | Ix / cm4 | I形鋼 | Ix / cm4 |
|---|---|---|---|
| 10 | 245 | 12 | 436 |
| 12.6 | 488 | 14 | 712 |
| 20b | 2,500 | 22b | 3,570 |
| 24a | 4,570 | 24b | 4,800 |
| 25a | 5,020 | 27a | 6,550 |
| 27b | 6,870 | 28b | 7,480 |
| 30a | 8,950 | 30b | 9,400 |
| 30セント | 9,850 | 32b | 11,600 |
| 32セント | 12,200 | 36a | 15,800 |
| 36b | 16,500 | 36セント | 17,300 |
| 40a | 21,700 | 40b | 22,800 |
| 40セント | 23,900 | 45a | 32,200 |
| 45b | 33,800 | 45セント | 35,300 |
| 50a | 46,500 | 50b | 48,600 |
| 50セント | 50,600 | 55a | 62,900 |
| 55b | 65,600 | 55セント | 68,400 |
| 56a | 65,600 | 56b | 68,500 |
| 56セント | 71,400 | 63a | 93,900 |
| 63b | 98,100 | 63セント | 102,000 |
出典：GB/T 706-2016、附属書A、表A.1。Ixはx軸に関する慣性モーメントです。
適用可能なジブクレーン
- 自立型ジブクレーン
- FEMスタンダードジブクレーン
- ワークステーションジブクレーン
