رافعة علوية ثقيلة: الأنواع، الأسعار، وكيفية اختيار فئة الحمولة المناسبة

اختيار الرافعة العلوية الثقيلة المناسبة ليس مجرد مسألة قدرة رفع، بل هو قرار استراتيجي يؤثر على السلامة والإنتاجية وكفاءة التشغيل على المدى الطويل. مع توفر أنواع متعددة من الرافعات العلوية، بدءًا من نماذج العارضة المزدوجة وصولًا إلى الحلول المصممة خصيصًا، يُعد فهم الاختلافات أمرًا بالغ الأهمية.
يقدم هذا الدليل تفصيلاً واضحاً لتصنيفات الرافعات الثقيلة، وهياكل التسعير، ومعايير اختيار الفئة الأمثل من الرافعات بناءً على متطلبات تطبيقك. سواء كنت تخطط لمنشأة جديدة أو تُحدّث أنظمتك الحالية، تُقدم هذه الصفحة المعلومات اللازمة لإجراء استثمار مُدروس وفعّال من حيث التكلفة.

ما هي الرافعة العلوية الثقيلة؟

تشير الرافعة العلوية الثقيلة إلى نظام رافعة مصمم للاستخدام المكثف في البيئات الصناعية الصعبة، مثل مصانع الصلب وأحواض بناء السفن والمسابك وورش العمل الخاصة بالآلات الثقيلة. خلافًا للافتراضات الشائعة، لا يقتصر مصطلح "الخدمة الشاقة" على رفع حمولات عالية فحسب، بل يصف قدرة الرافعة على تحمل عمليات متكررة وعالية الأحمال لفترات طويلة، وفقًا لتصنيفها الخاص بمهمة الرافعة.

وفقًا للمعيار الوطني الصيني GB/T 3811-2008، تُصنف الرافعات العلوية إلى ثماني فئات من حيث المهام، من A1 إلى A8، حيث تُمثل A7 وA8 أعلى مستويات تواتر مناولة الأحمال وكثافة التشغيل. في الممارسة العملية، عادةً ما يشير الخبراء إلى هذه التصنيفات العليا عند مناقشة الرافعات "الثقيلة".

إن اختيار رافعة علوية ثقيلة الوزن يعني اختيار نظام تم تصميمه ليس فقط للقدرة، ولكن أيضًا للتحمل والموثوقية والسلامة في ظل أحمال العمل المستمرة والصارمة.

أنواع الرافعات العلوية الثقيلة

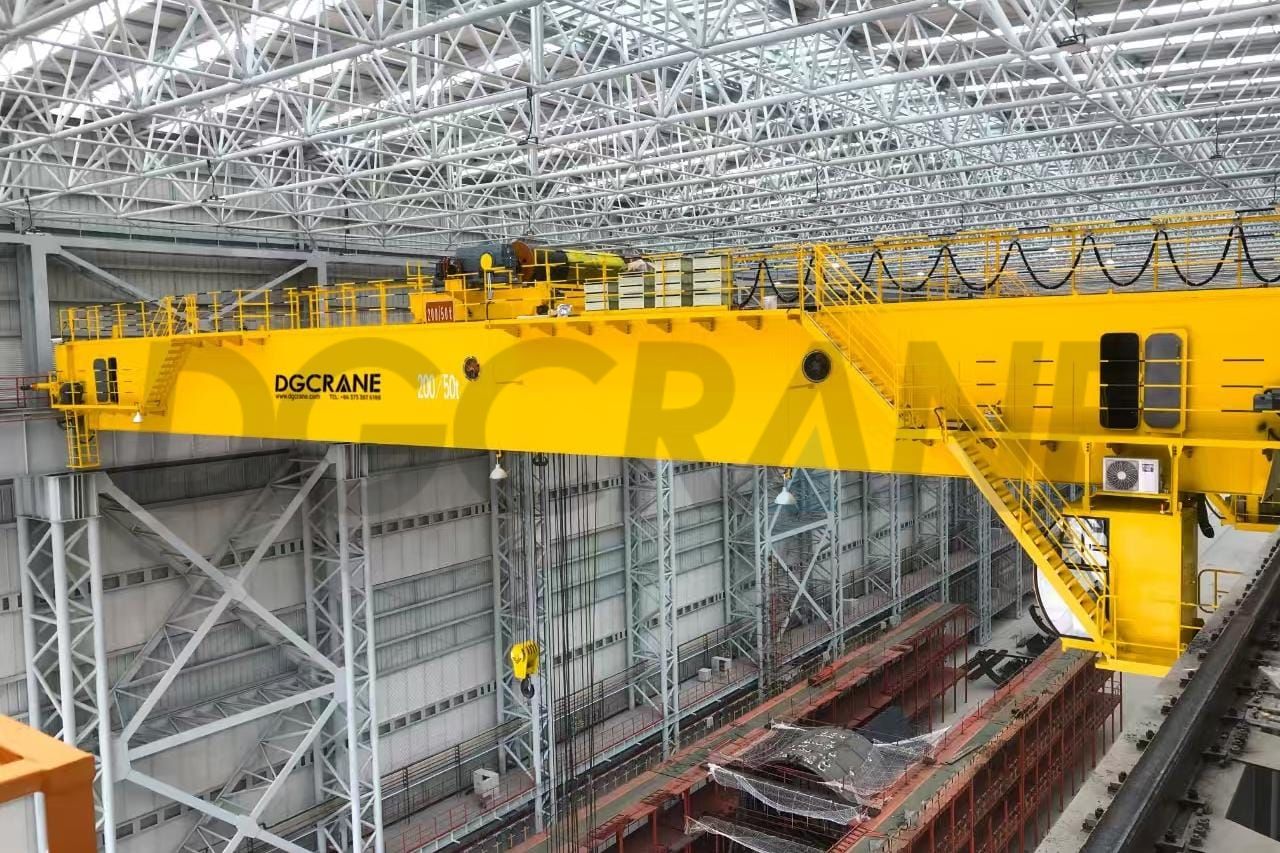

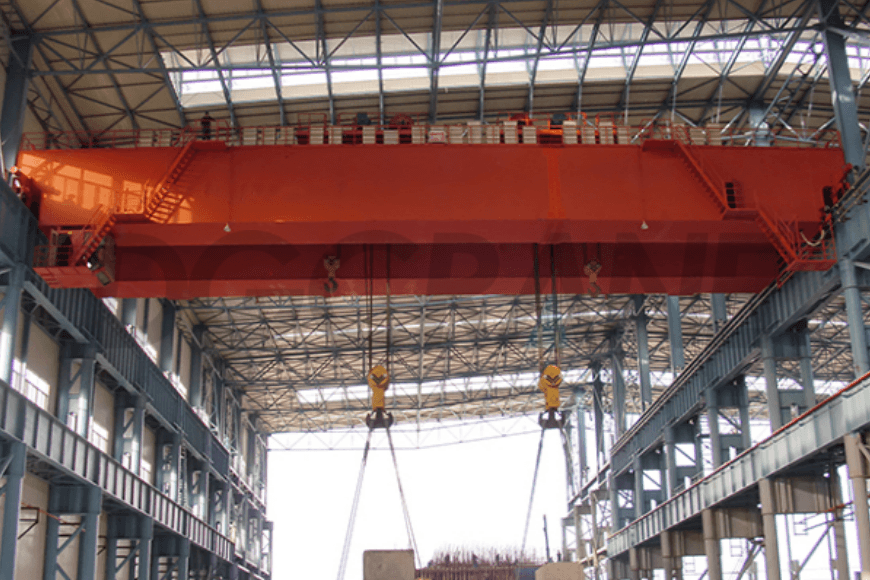

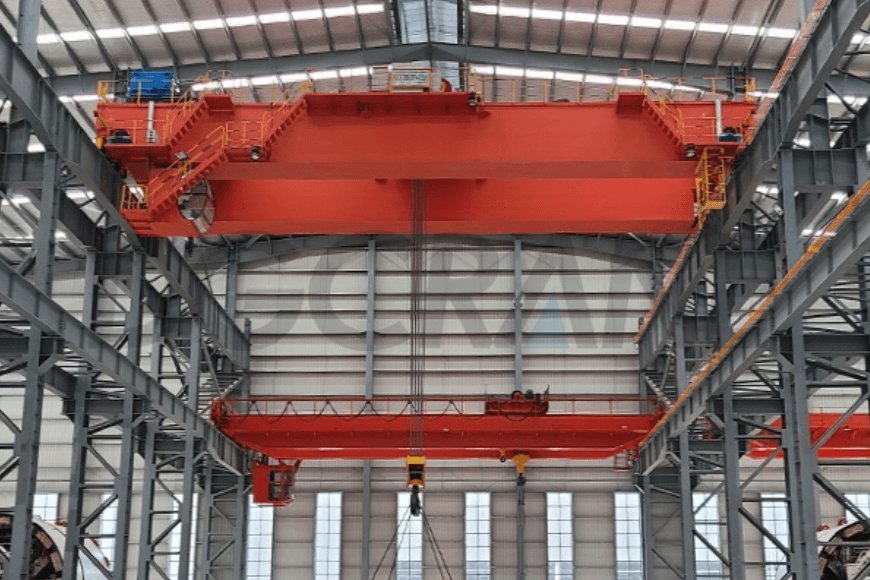

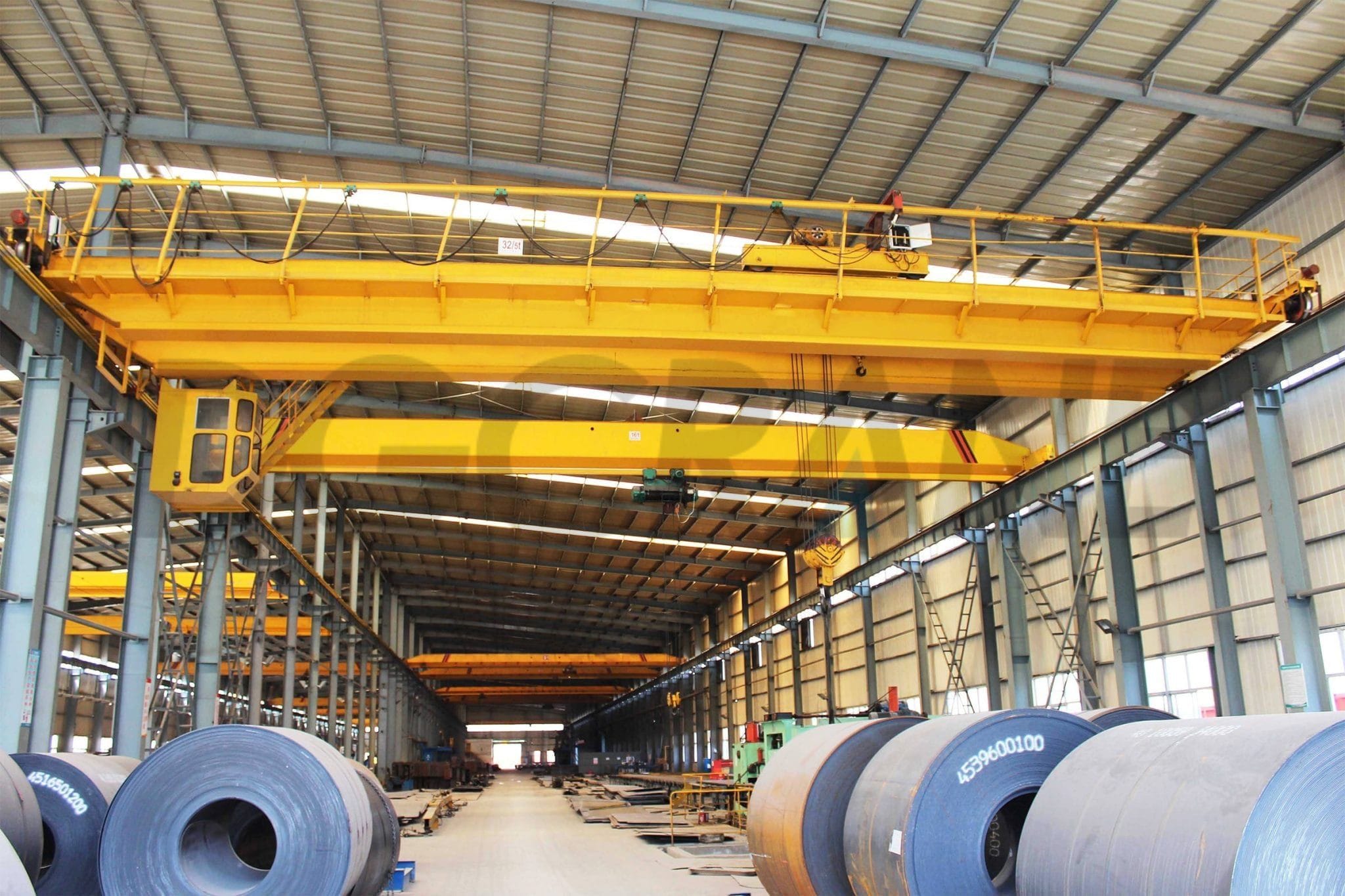

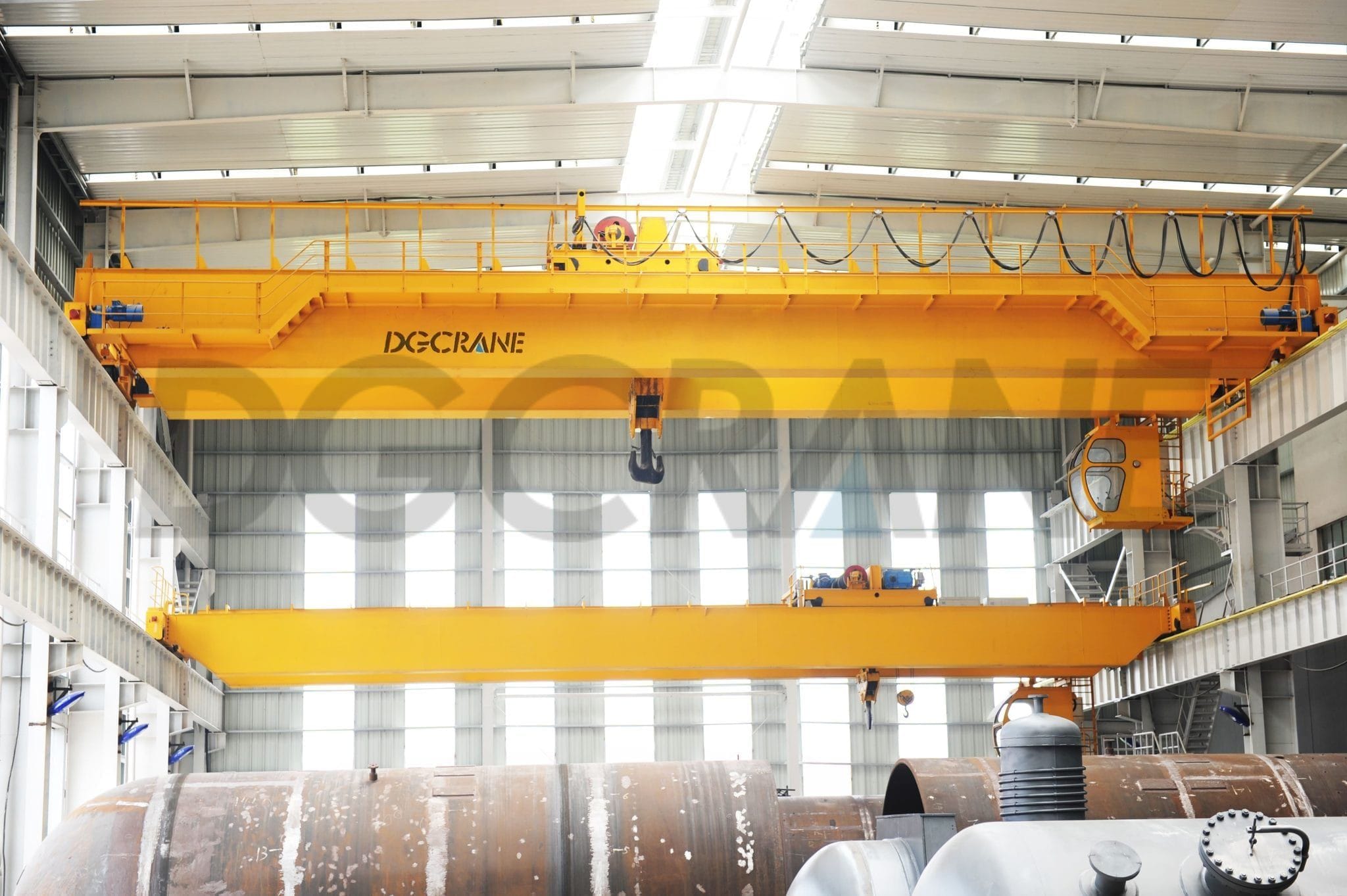

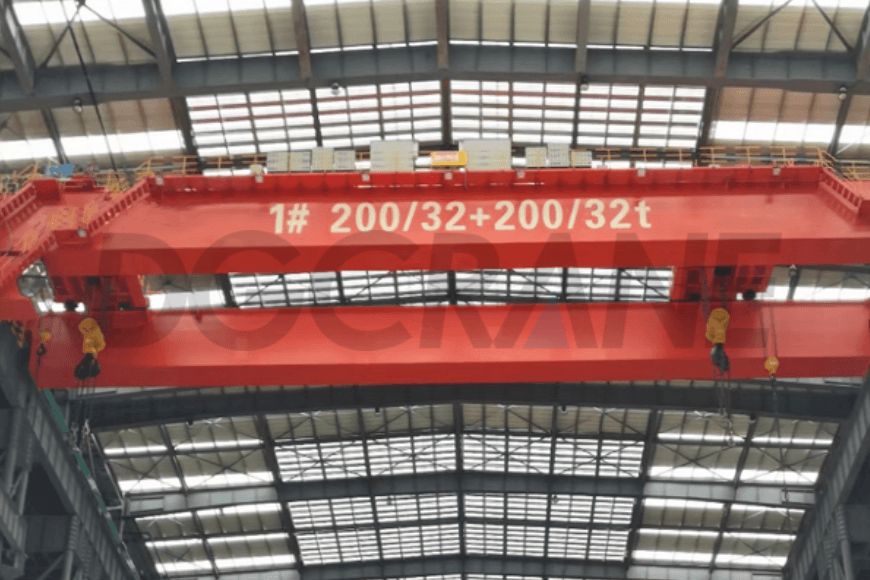

رافعة علوية مزدوجة العارضة

رافعة علوية مزدوجة العارضة، بقدرة رفع تصل إلى 800 طن وامتداد يصل إلى 34 مترًا، تُمكّن مناولة الأحمال الثقيلة بأمان ودقة. بفضل تصاميمها المتنوعة وناقلاتها، يمكنها حمل مواد متنوعة، مما يجعلها الرافعة الثقيلة الأكثر تنوعًا في مختلف القطاعات.

تحديد

• القدرة: 5-800/150 طن
• طول المدى: 10.5-34 م
• ارتفاع الرفع: 12-50 م
• واجب العمل: A5، A6
• الفولطية: 220 فولت/380 فولت/400 فولت/415 فولت/660 فولت، 50-60 هرتز، 3ph تيار متردد
• وضع التحكم في الرافعة: التحكم عن بعد / غرفة الكابينة

حالات

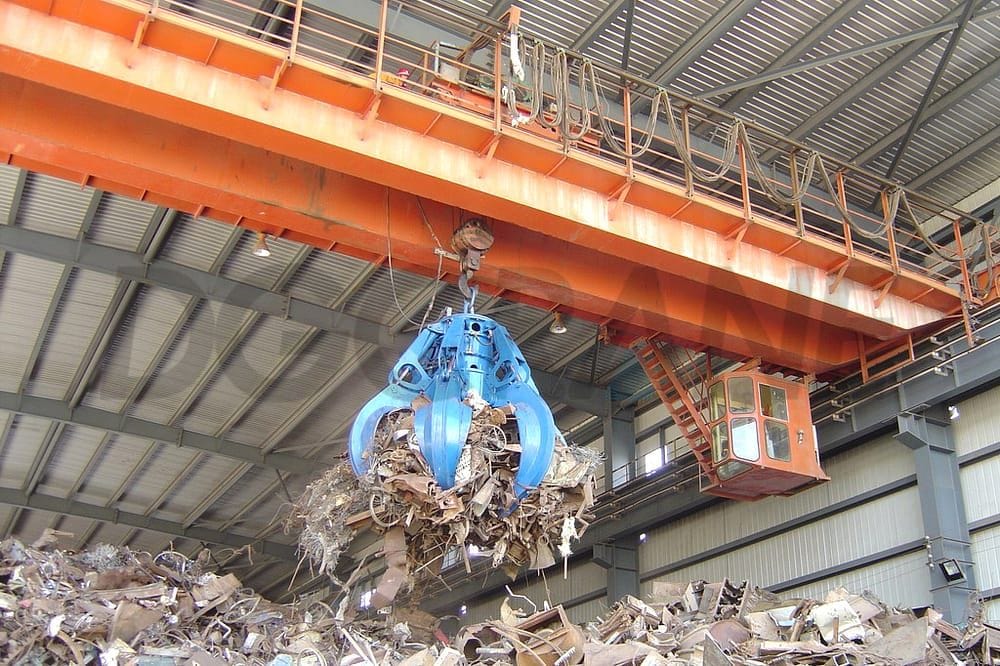

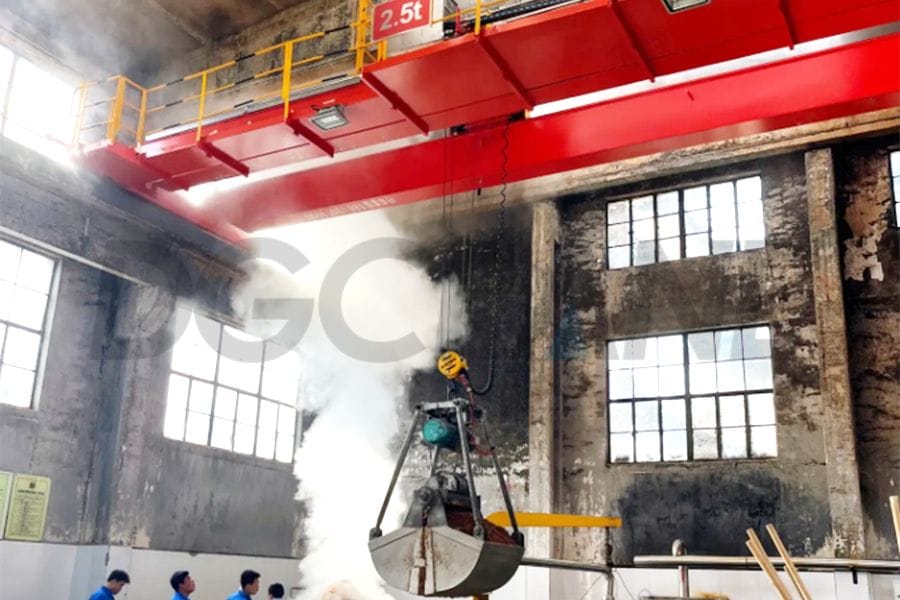

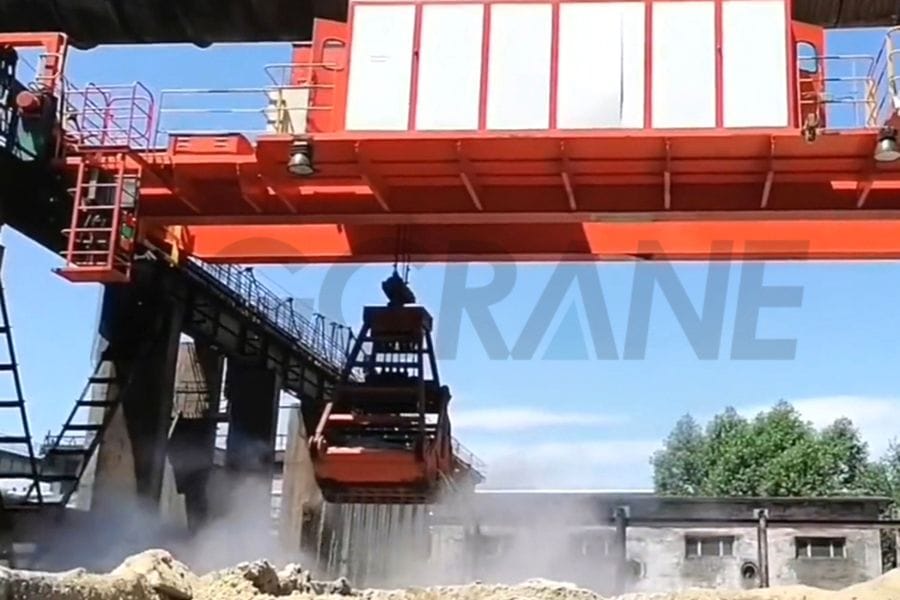

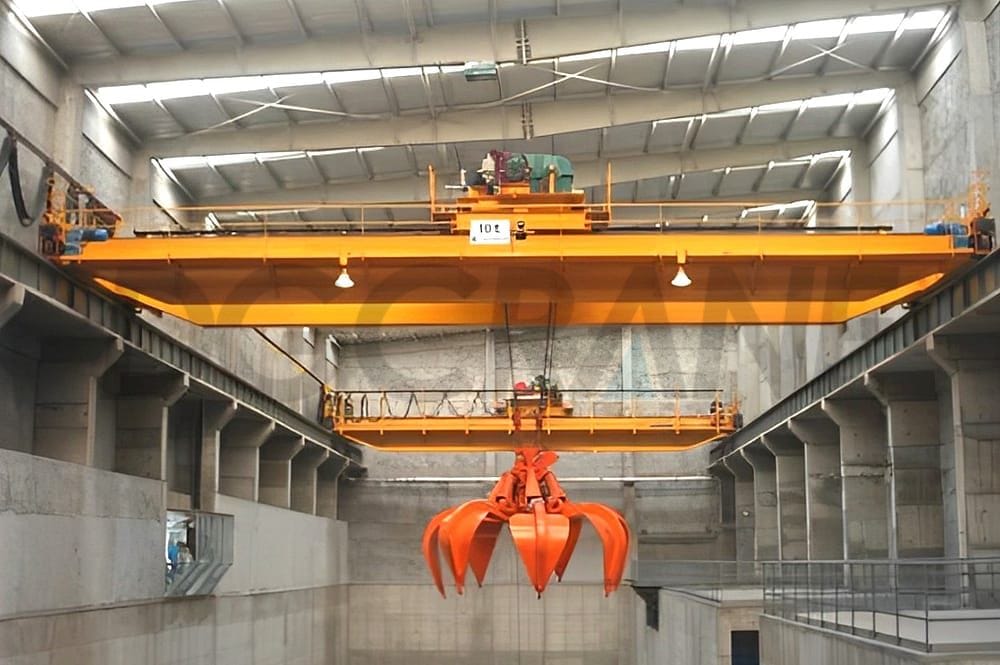

الاستيلاء على دلو رافعة علوية

تُستخدم الرافعات العلوية ذات الدلو القابض على نطاق واسع في محطات الطاقة، وساحات الشحن، وورش العمل، والموانئ، لتحميل وتفريغ ونقل المواد السائبة. يعتمد هذا النوع من الرافعات القابض على نظام عمل متين، بفئة تحمل A6، وتشمل قدرة الرفع المقدرة وزن الدلو القابض نفسه. يمكن الوصول إلى كابينة المشغل من الطرف، أو الجانب، أو الأعلى.

تحديد

• القدرة: 5-20 طن
• طول المدى: 10.5-31.5 م
• ارتفاع الرفع: 18/20/26/28م
• واجب العمل: A6 (A8 لرافعات جمع النفايات)
• الفولطية: 220 فولت/380 فولت/400 فولت/415 فولت/660 فولت، 50-60 هرتز، 3ph تيار متردد
• وضع التحكم في الرافعة: التحكم عن بعد / غرفة الكابينة

حالات

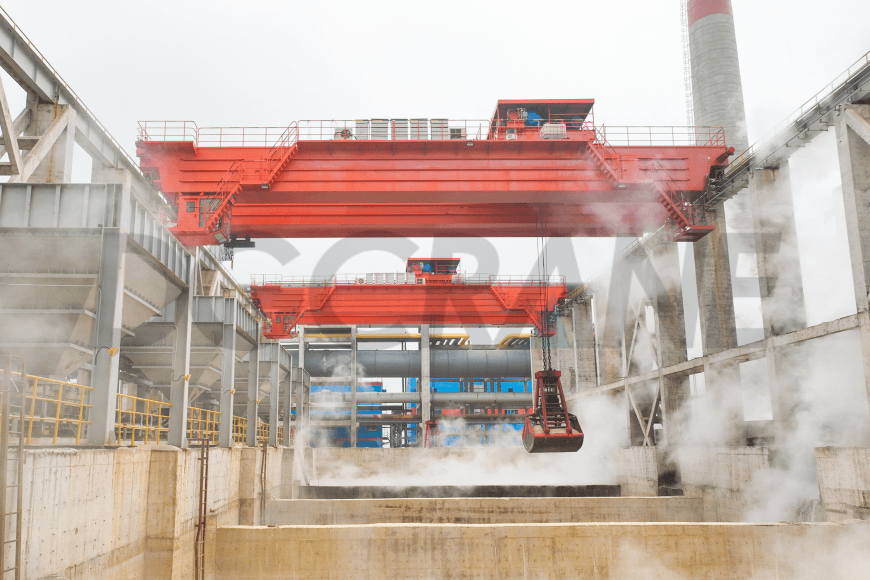

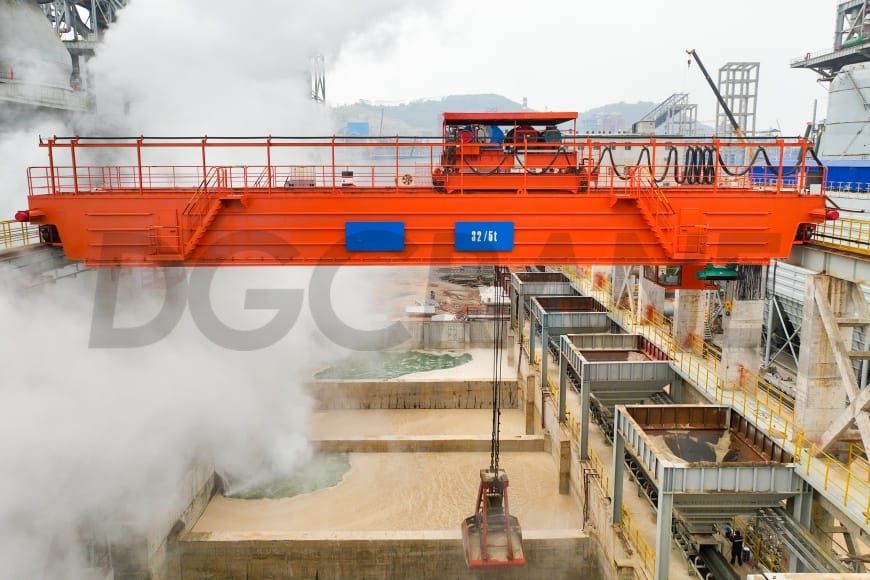

مشروع إنشاء فرن الصهر 2060 متر مكعب في قوانغشي

المزيد من الأنواع والتكوينات

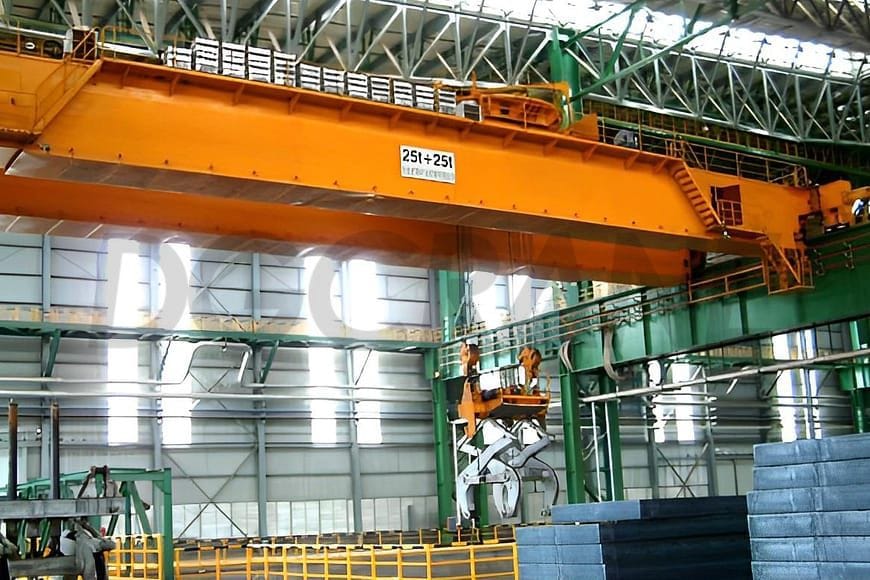

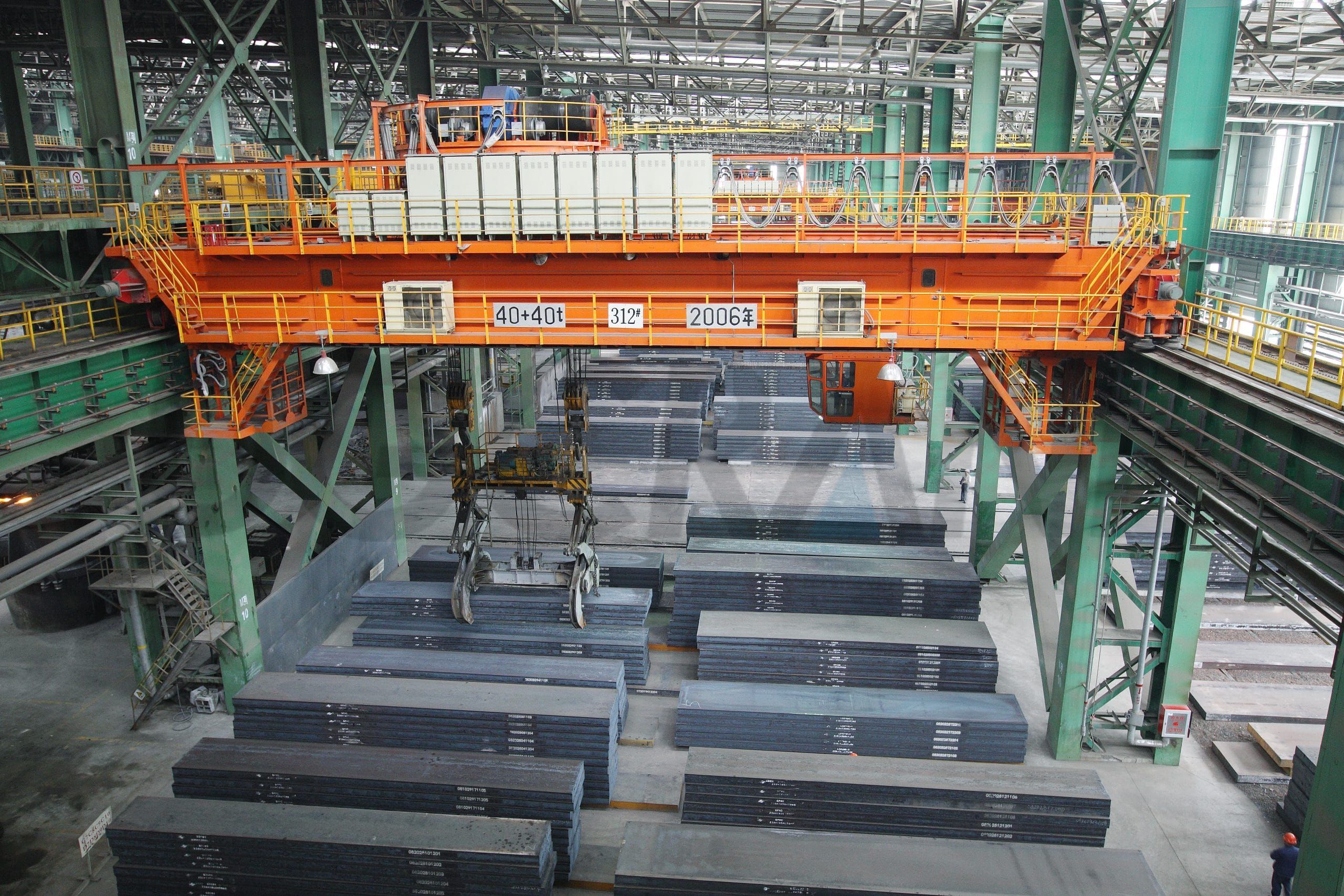

رافعة علوية بمشبك

تُستخدم الرافعات المشبكية في مصانع الصلب وأحواض بناء السفن والموانئ والمستودعات والمستودعات وغيرها من الامتدادات الثابتة الداخلية أو المفتوحة لتحميل وتفريغ وحمل ألواح الصلب والمقاطع الجانبية والمواد الأخرى.

يستخدم بشكل خاص لرفع الألواح ذات المواصفات المختلفة، ويمكنه مطابقة المشابك المختلفة لتلبية احتياجات الرفع وفقًا للمواصفات (سمك وأطوال وألواح مختلفة، وما إلى ذلك) ووزن المواد التي يتم رفعها.

تحديد

• السعة: 35/50/65 طن
• طول الامتداد: 27-34 مترًا
• يرفع إرتفاع: 12m
• واجب العمل: A7
• الفولطية: 220 فولت/380 فولت/400 فولت/415 فولت/660 فولت، 50-60 هرتز، 3ph تيار متردد
• وضع التحكم في الرافعة: التحكم عن بعد / غرفة الكابينة

رافعات علوية كهرومغناطيسية مع مغناطيس رفع

الرافعة الجسرية الكهرومغناطيسية عالية التحمل المزودة بمغناطيس رفع هي نوع من الرافعات الجسرية الكهربائية التي تستخدم المغناطيس لرفع الأحمال المعدنية. تُستخدم على نطاق واسع في صناعات مثل مصانع الصلب، والمسابك، ومصانع معالجة الخردة، وورش الآلات، ومرافق تخزين الصلب، والموانئ.

تحديد

• القدرة: 5 طن-50 طن
• طول المدى: 10.5-31.5 م
• ارتفاع الرفع: 12م، 14م، 16م، 18م، الخ.
• واجب العمل: A6
• وضع التحكم في الرافعة: التحكم عن بعد / غرفة الكابينة
• الجهد المقدر: 380 فولت، 50-60 هرتز، تيار متردد ثلاثي الطور

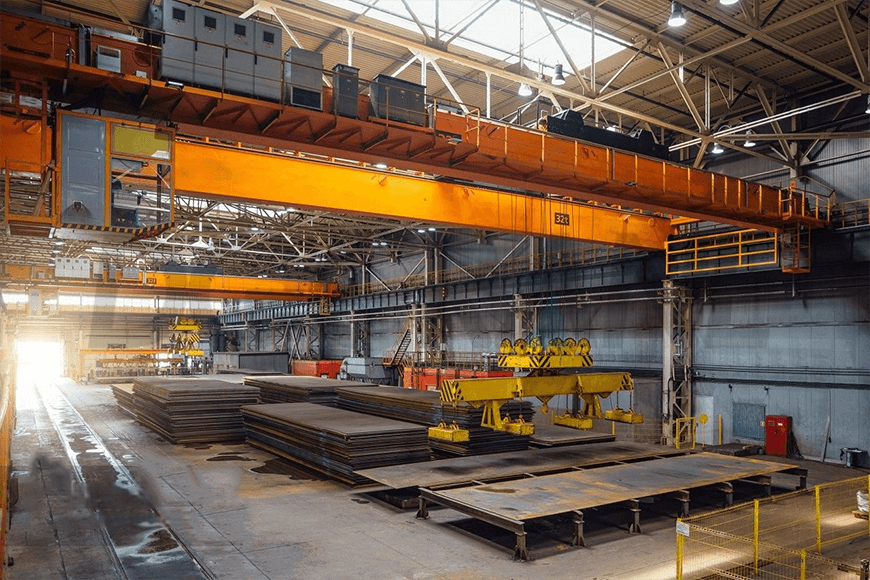

رافعات علوية كهرومغناطيسية مع شعاع مغناطيسي

الرافعة العلوية الكهرومغناطيسية عالية التحمل المزودة بعارضة مغناطيسية هي جهاز رفع يستخدم ظرفًا كهرومغناطيسيًا كأداة رفع. يمكن أن يكون اتجاه العارضة المعلقة موازيًا أو عموديًا على العارضة الرئيسية. تُركّب الظرف الكهرومغناطيسي أسفل العارضة المعلقة لأداء مهام مناولة المواد. تُستخدم هذه الرافعة بشكل أساسي لرفع ونقل المواد الطويلة، مثل الصفائح الفولاذية، والمقاطع، والقضبان، والأنابيب، والأسلاك، والملفات.

تحديد

• القدرة: 15 طنًا إلى 40 طنًا
• طول الامتداد: 19.5-34.5 متر
• ارتفاع الرفع: 15م، 16م، الخ.
• واجب العمل: A6، A7
• الجهد المقدر: 380 فولت، 50-60 هرتز، تيار متردد ثلاثي الطور
• وضع التحكم في الرافعة: التحكم عن بعد / غرفة الكابينة

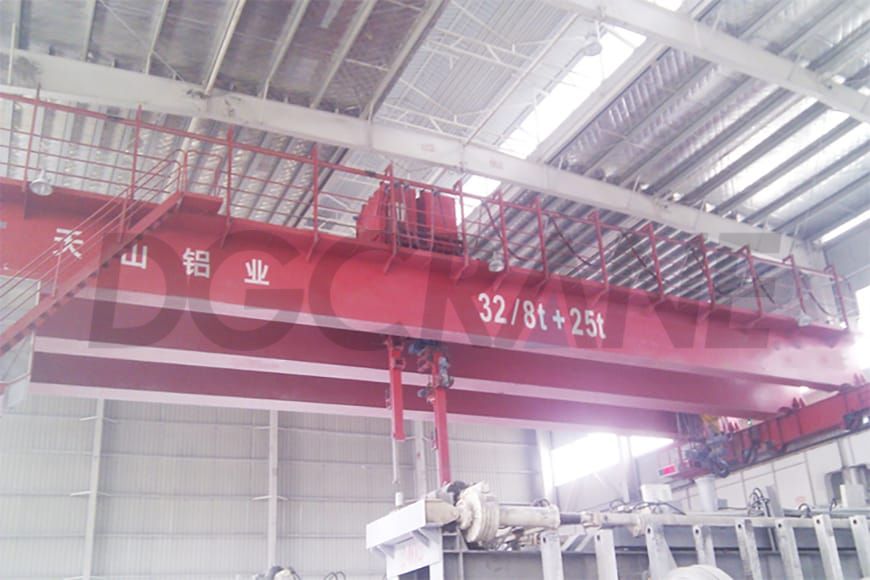

رافعة علوية معزولة

تم تصميم الرافعات العلوية المعزولة عالية التحمل للاستخدام في ورش صهر المعادن غير الحديدية، مثل الألومنيوم الكهربائي والمغنيسيوم والرصاص والزنك، إلخ. ولمنع خطر انتقال التيار الكهربائي من المعدات التي تعمل بالطاقة إلى الرافعة من خلال المكونات المرفوعة، مما قد يعرض حياة المشغل للخطر ويتلف المعدات، تم تركيب العديد من أجهزة العزل في مواقع مناسبة على الرافعة.

تحديد

• السعة: 2-50/10 طن
• طول المدى: 10.5-31.5 م
• ارتفاع الرفع: 12/16/18م، الخ.
• واجب العمل: A6
• الجهد المقدر: 380 فولت، 50-60 هرتز، تيار متردد ثلاثي الطور
• وضع التحكم في الرافعة: التحكم عن بعد / غرفة الكابينة

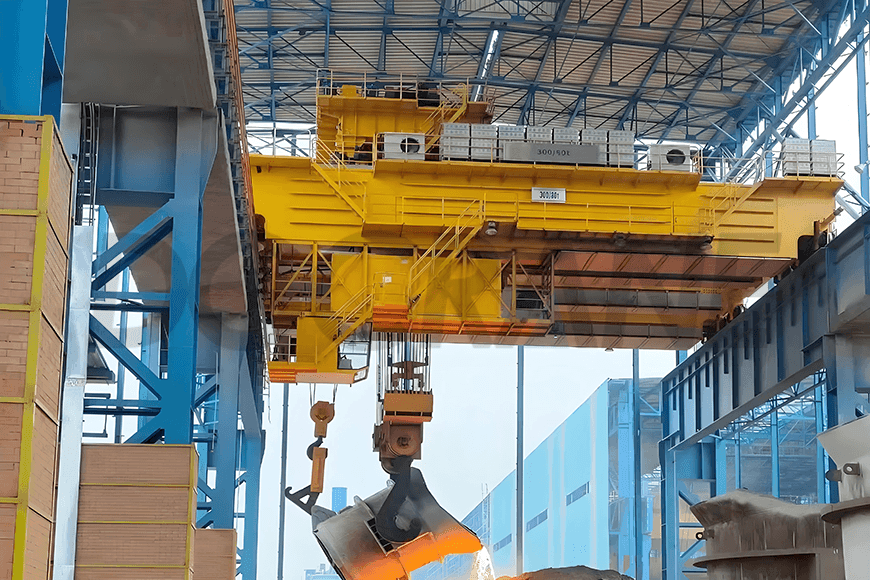

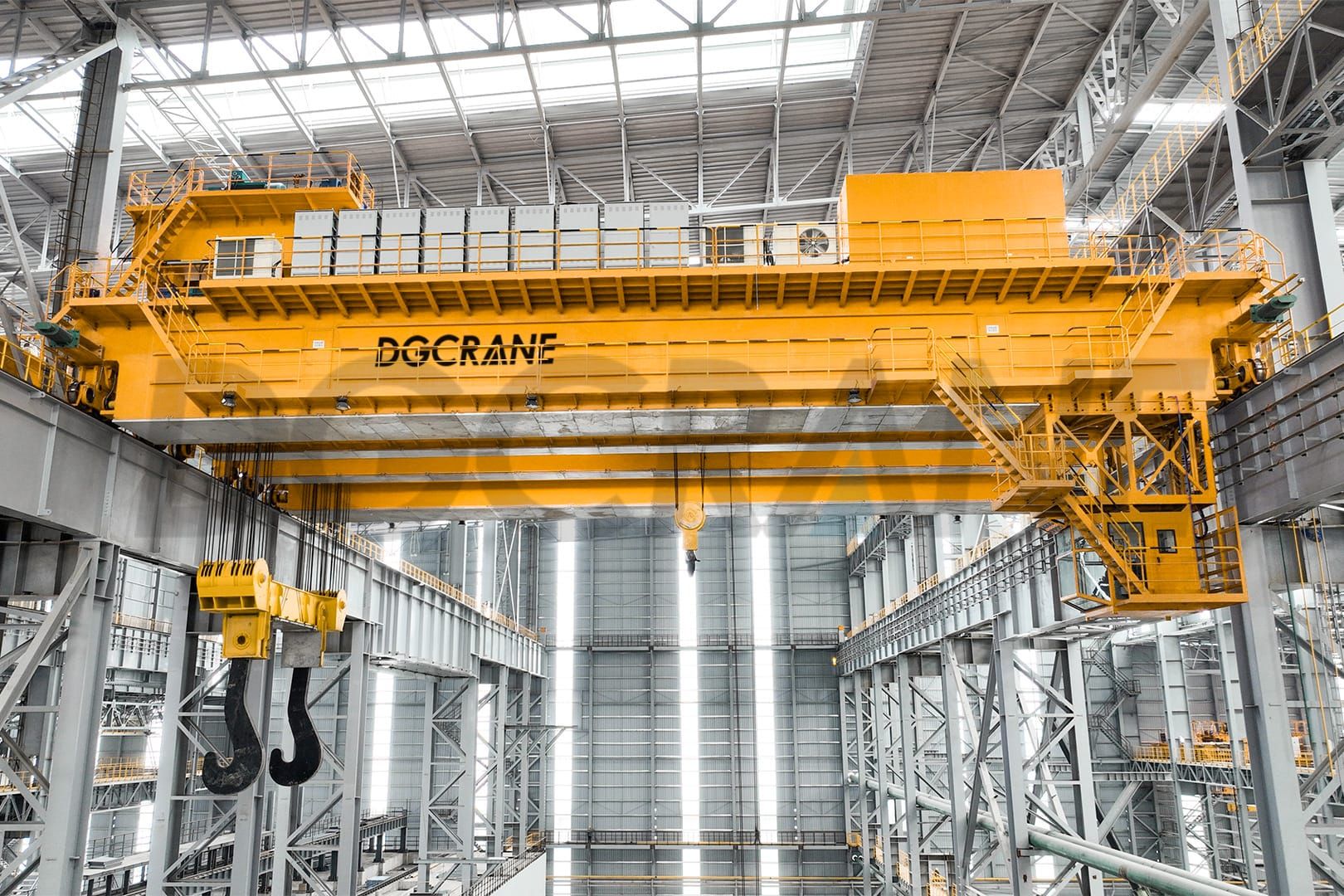

رافعة المغرفة

تُعد الرافعات العلوية الثقيلة المُجهزة لنقل المغارف معدات أساسية في عملية الصب المستمر في صناعة الصلب. تُستخدم بشكل أساسي لرفع ونقل الحديد المصهور من حجرة شحن المُحوّل إلى المُحوّل، أو نقل الفولاذ المصهور إلى فرن التكرير في حجرة التكرير، أو نقل الفولاذ المصهور إلى برج المغارف على آلة الصب المستمر في حجرة استقبال الفولاذ. تلعب هذه الرافعات دورًا حيويًا في جميع مراحل صناعة الصلب والصب المستمر.

تحديد

• السعة: 100/32~320/80 طن
• طول الامتداد: 19.5-28.5 متر
• ارتفاع الرفع: 20-32 م، الخ.
• واجب العمل: A7
• الجهد المقدر: 380 فولت، 50-60 هرتز، تيار متردد ثلاثي الطور
• وضع التحكم في الرافعة: التحكم عن بعد / غرفة الكابينة

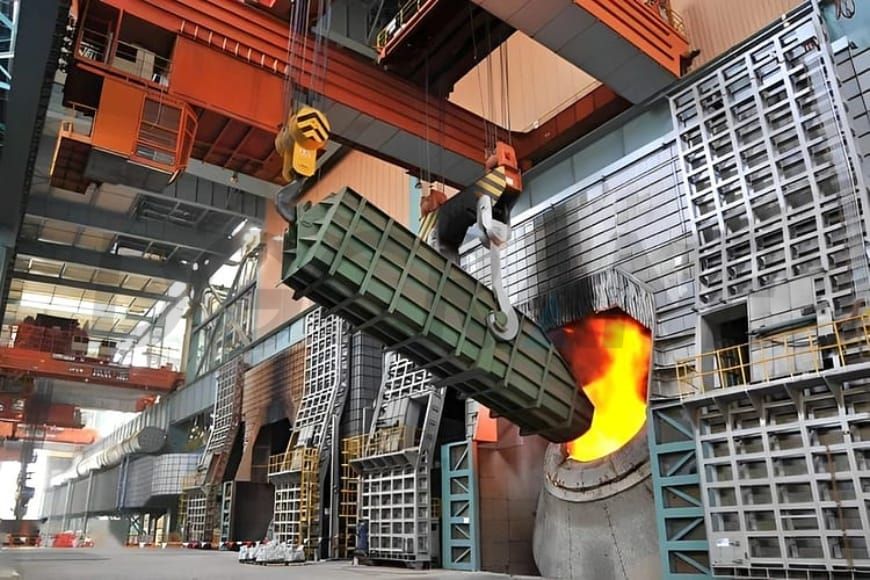

رافعة علوية للشحن

تُعد الرافعات العلوية شديدة التحمل معدات أساسية في صناعة المعادن، إذ تُستخدم لتحميل خردة الفولاذ والحديد في أفران مثل أفران القوس الكهربائي. تعمل هذه الرافعات في بيئات عالية الحرارة ومغبرة. في صناعة الفولاذ المحول، تُضاف مواد باردة، بينما تُحمّل خردة الفولاذ في عمليات الأفران الكهربائية.

سعر الرافعة العلوية الثقيلة

قد يختلف سعر الرافعة العلوية الثقيلة اختلافًا كبيرًا تبعًا لعدة عوامل فنية وتشغيلية. بخلاف النماذج القياسية، غالبًا ما تُصمم الرافعات العلوية الثقيلة خصيصًا لتلائم ظروف عمل محددة، مما يجعل نشر جدول أسعار ثابت أمرًا غير عملي. وبدلاً من ذلك، تُقدم الأمثلة الواقعية صورة أدق لمستويات الاستثمار المحتملة.

فيما يلي أمثلة مختارة من الرافعات العلوية الثقيلة من شركة DGCRANE، كاملة مع الأسعار المرجعية.

كل مشروع فريد من نوعه، وفريق الهندسة لدينا على استعداد لتقديم توصية وعروض أسعار مخصصة بناءً على متطلباتك المحددة.
اتصل بنا الآن للحصول على اقتراح مفصل وتقدير السعر لرافعة علوية ثقيلة الوزن الخاصة بك.

زورا تشاو

خبير في حلول الرافعات العلوية/الرافعات الجسرية/الرافعات الجيبية/أجزاء الرافعات

مع ما يزيد عن 10 سنوات من الخبرة في مجال تصدير Crane Overseas، ساعدت أكثر من 10,000 عميل في الإجابة على أسئلتهم واهتماماتهم قبل البيع، وإذا كانت لديك أي احتياجات ذات صلة، فلا تتردد في الاتصال بي!

واتساب: +86 158 3611 5029

بريد الالكتروني: zorazhao@dgcrane.com

كيفية اختيار فئة الخدمة المناسبة لرافعة الجسر العلوية الخاصة بك

يُعد اختيار فئة الخدمة المناسبة لرافعتك العلوية خطوةً حاسمةً في عملية تحديد المواصفات. فهو يؤثر مباشرةً على عمر خدمة الرافعة، ومتانتها الهيكلية، وتواتر تشغيلها، ودورة صيانتها في بيئة العمل الخاصة بك.

يتم تحديد تصنيف واجب الرافعة العلوية من خلال عاملين فنيين رئيسيين: مستوى الاستخدام (U) وطيف الحمل (Q).

• مستوى الاستخدام (U):
  يشير هذا إلى مدى تكرار استخدام الرافعة، والذي يتم قياسه من خلال العدد الإجمالي لدورات العمل طوال عمرها التشغيلي بالكامل.
• طيف الحمل (Q):
  يشير هذا إلى التباين وشدة الأحمال المرفوعة، والتي يتم التعبير عنها بعامل طيف الحمل الاسمي.

كيفية اختيار فئة الواجب المناسبة بناءً على ظروف عملك

بناءً على المعلمات الرئيسية، يمكنك تحديد فئة الواجب المناسبة لرافعتك من خلال مراعاة ما يلي:

• ساعات العمل السنوية
  • أقل من 500 ساعة/سنة (على سبيل المثال، الصيانة أو الرافعات البوابة): اختر A1–A3 (خفيف جدًا).
  • 1000–2000 ساعة/سنة (المصانع أو المستودعات النموذجية): اختر A4–A5 (خفيف إلى متوسط).
  • أكثر من 4000 ساعة/سنة (مصانع الصلب، أحواض بناء السفن): اختر A6 (ثقيل).
  • العمل الثقيل المستمر (علم المعادن، والمسابك، ومصانع الورق): اختر A7–A8 (ثقيل جدًا).
• دورات في الساعة
  • أقل من 5 مصاعد / ساعة (خدمة خفيفة).
  • تتطلب عمليات الرفع المتكررة على الخطوط الآلية قدرة متوسطة إلى ثقيلة.
  • أكثر من 40 عملية رفع في الساعة (أعمال ثقيلة عالية السرعة) تتطلب رافعات علوية ثقيلة للغاية.
• دورة عمل الرفع (Jc%)
  • نسبة الوقت الذي يظل فيه محرك الرافعة تحت الحمل.
  • على سبيل المثال، يعني 60% Jc أن المحرك يعمل لمدة 36 دقيقة في الساعة، وهو أمر طبيعي للرفع الثقيل المستمر.

خاتمة

اختيار الرافعة العلوية الثقيلة المناسبة يتجاوز بكثير قدرة الرفع - فهو يتطلب فهمًا واضحًا لبيئة العمل لديك، وتكرار التشغيل، ومتطلبات الأداء على المدى الطويل. من فئات المهام A6 إلى A8، ومن الرافعات الكهرومغناطيسية إلى الرافعات ذات الدلو، يخدم كل تكوين غرضًا صناعيًا مميزًا.

في DGCRANE، نقدم حلولاً فعّالة للرافعات العلوية الثقيلة في مصانع الصلب، وأحواض بناء السفن، والمسابك، ومحطات الطاقة حول العالم. سواءً كنتم تتعاملون مع معادن منصهرة أو مواد سائبة، يمكننا مساعدتكم في تصميم نظام رافعة يلبي المتطلبات الفنية ويحقق توقعات التكلفة.
