เครื่องคำนวณโมเมนต์ดัดของแขนเครนยกแบบยื่น

เครื่องคำนวณโมเมนต์ดัดของคานยื่นเครนยกแบบแขนหมุน จะคำนวณแรงที่กระทำต่อคานยื่นของเครนยกแบบแขนหมุน โดยใช้พารามิเตอร์หลัก ได้แก่ ความยาวคานยื่น ความสามารถในการรับน้ำหนัก น้ำหนักของคานยื่น และรัศมีวงเลี้ยวสูงสุด การคำนวณโมเมนต์ดัดของคานยื่นช่วยหลีกเลี่ยงความเสี่ยงจากการแตกหัก นอกจากนี้ยังช่วยให้เปรียบเทียบได้ง่ายว่าความสามารถในการยกและรัศมีวงเลี้ยวที่แตกต่างกันส่งผลต่อโครงสร้างคานยื่นของเครนยกแบบแขนหมุนอย่างไร ยิ่งไปกว่านั้น เครื่องคำนวณโมเมนต์ดัดของคานยื่นเครนยกแบบแขนหมุนยังตรวจสอบว่าหน้าตัดของคานยื่นและเสาตรงตามข้อกำหนดด้านความแข็งแรงในการทำงานหรือไม่ ประเมินความสมเหตุสมผลของแผนการออกแบบ และให้ข้อมูลอ้างอิงสำหรับการออกแบบเครนยกแบบแขนหมุนในอนาคต

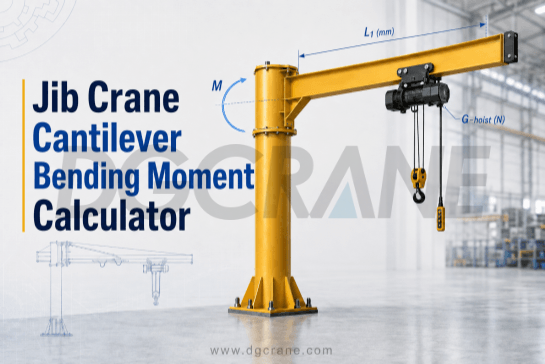

เครื่องคำนวณโมเมนต์ดัดของแขนเครนยก 1
โปรดป้อนหมายเลขที่ถูกต้อง
โปรดป้อนหมายเลขที่ถูกต้อง
โปรดป้อนหมายเลขที่ถูกต้อง
โปรดป้อนหมายเลขที่ถูกต้อง
โปรดป้อนหมายเลขที่ถูกต้อง
โปรดป้อนหมายเลขที่ถูกต้อง
โปรดป้อนหมายเลขที่ถูกต้อง
โปรดป้อนหมายเลขที่ถูกต้อง
โมเมนต์รวม M (N·mm)
—
โมเมนต์รวม M (N/m)
—

สูตรคำนวณโมเมนต์ดัดของแขนเครนยกแบบแขนยื่น

q1 =
ชบีม
ล1
เอ็ม1 = (Gรอก + G) × L3
เอ็ม2 = q1 × L2 ×
ล2
2
− q1 × (ล1 − แอล2) ×
(ล1 − แอล2)
2
เอ็ม3 = จีตุ้มถ่วง × L4
  • q1: แรงกระจายสม่ำเสมอ (หน่วย: N/mm)
  • คาน G: น้ำหนักของคานยื่น (หน่วย: นิวตัน)
  • ล1ความยาวรวมของคานยื่น (หน่วย: มม.)
  • G-hoist: น้ำหนักของรอก (หน่วย: นิวตัน)
  • G: ความจุ (หน่วย: นิวตัน)
  • ล3รัศมีวงเลี้ยวสูงสุด (หน่วย: มม.)
  • ล2: ความยาวจากจุดศูนย์กลางการหมุนถึงปลายด้านหน้าของคานยื่น (หน่วย: มม.)
  • ตุ้มถ่วง G: ตุ้มถ่วงแบบคานยื่น (หน่วย: นิวตัน)
  • ล4ระยะห่างจากตุ้มถ่วงถึงจุดศูนย์กลางการหมุน (หน่วย: มม.)
เอ็ม = เอ็ม1 + เอ็ม2 − เอ็ม3
  • M: โมเมนต์ดัดรวมของคานยื่นเครนแขนหมุน (หน่วย: N/mm)
  • เอ็ม1: โมเมนต์ของรอกและน้ำหนักบรรทุก ณ รัศมีไจเรชันสูงสุด (รัศมีจำกัด)
  • เอ็ม2โมเมนต์ที่เกิดจากน้ำหนักของคานยื่น
  • เอ็ม3โมเมนต์ที่เกิดจากตุ้มถ่วงของคานยื่น

หมายเหตุ

ในการคำนวณ จำเป็นต้องพิจารณาโครงสร้างประเภทต่างๆ ของเครนแขนยื่นบางประเภท ดังนั้น เครื่องคำนวณโมเมนต์ดัดแบบคานยื่นของเครนแขนยื่นนี้จึงมีตัวแปรสองตัว คือ L1 และแอล2:

  • ล1 = ความยาวทั้งหมดของคานทั้งชิ้น
  • ล2 = ความยาวจากจุดศูนย์กลางการหมุนถึงปลายด้านหน้า

ดังนั้น หากคานยื่นของเครนยกมีส่วนที่ยื่นออกมา L ก็จะเป็นค่าคงที่หลัง = แอล1 – แอล2จากนั้นจึงจะสามารถใช้สูตรคำนวณโมเมนต์ M2 ที่เกิดจากน้ำหนักของแขนเครนได้

เครนแขนหมุนที่ใช้งานได้

  • เครนแขนหมุนอิสระ
  • เครนแขนหมุนติดผนัง
  • เครนแขนหมุนเดินทาง
  • เครนแขนหมุนมาตรฐาน FEM
  • เครนแขนหมุนสำหรับสถานีงาน
