Grúa pórtico portátil manual: rentable y flexible para elevaciones ligeras
La grúa pórtico portátil manual, también conocida como grúa pórtico móvil manual, es una grúa pórtico ligera y móvil, ideal para fábricas, talleres o almacenes pequeños y medianos que requieren el movimiento y la elevación frecuente de mercancías ligeras. Se caracteriza por su fácil manejo, operación sencilla, seguridad y fiabilidad, y puede reducir la intensidad de la mano de obra y mejorar la eficiencia del trabajo.

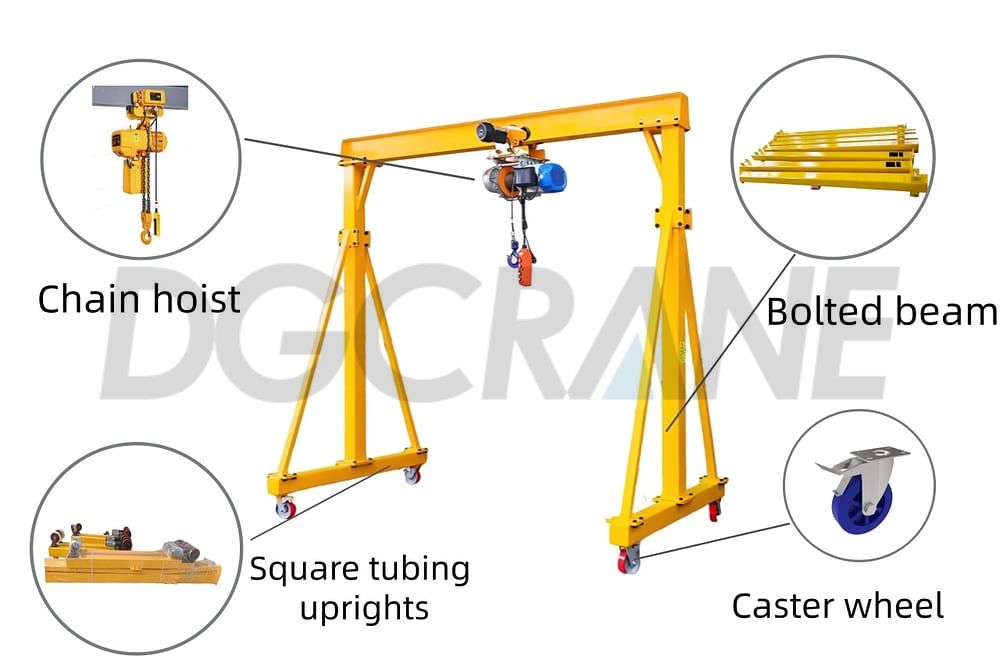

Componentes de la grúa pórtico portátil manual
- Viga de conexión atornillada: El material habitual es acero al carbono Q235B/Q345B. Tras la soldadura, la estructura general no se deforma fácilmente y posee una gran capacidad de carga.
- Montantes de tubo cuadrado: Fabricados en tubo cuadrado, garantizando una buena verticalidad y estabilidad.
- Ruedas giratorias: Disponibles en materiales como nailon, poliuretano y acero inoxidable, ofreciendo diferente dureza y resistencia al desgaste.
- Polipasto de cadena, fabricado en acero de aleación de alta calidad, con alta resistencia y alto factor de seguridad (polipasto CD/MD también disponible, con velocidades de elevación de velocidad normal y velocidad normal + velocidad lenta, lo que garantiza una elevación estable de las mercancías).

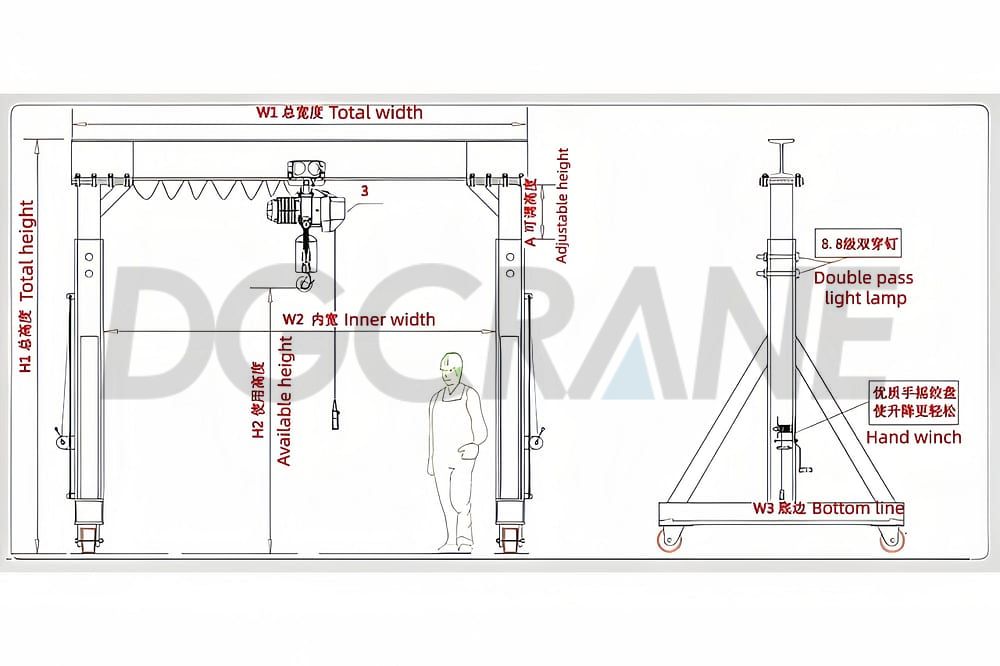

Parámetros técnicos
| Carga nominal | Ancho (mm) | Altura (mm) | Altura disponible (mm) | Altura ajustable (mm) | Descripción de configuración y tamaño | ||
| W1 | W2 | W3 | H1 | H2 | A | ||
| 0,5 toneladas | 4000 | 3800 | 1500 | 2800-4000 | 2100-3300 | 1200 | Ruedas giratorias manuales con freno; operación eléctrica opcional; altura y ancho ajustables para satisfacer necesidades específicas. |
| 1T | 4000 | 3760 | 1500 | 2800-4000 | 2000-3200 | 1200 | |
| 2T | 4000 | 3700 | 1500 | 2800-4000 | 1850-3050 | 1200 | |
| 3T | 4000 | 3700 | 1500 | 2800-4000 | 1700-2900 | 1200 | |
| 5T | 4000 | 3640 | 1500 | 2800-4000 | 1500-2700 | 1200 | |
Características de la grúa pórtico portátil manual
- Alta movilidad: equipado con ruedas omnidireccionales con frenos, el marco del pórtico ofrece un transporte flexible, lo que permite el movimiento multidireccional de elementos elevados en superficies planas o la elevación estacionaria de objetos pesados.
- Operación simple: El movimiento se logra mediante empuje manual; el dispositivo de elevación manual o eléctrico equipado es fácil de controlar, lo que reduce la dificultad y la intensidad del trabajo manual.
- Bajo costo de mantenimiento: Estructura simple con pocas partes vulnerables; la inspección y el mantenimiento regulares son suficientes para mantener una buena condición.
- Alta flexibilidad: El ancho y la altura se pueden ajustar gradualmente para satisfacer diversas necesidades operativas. Cuando la altura de la fábrica es limitada, se puede equipar un polipasto eléctrico de baja altura para facilitar las operaciones a altitudes ultrabaja.
- Alto rendimiento de seguridad: diseñado con medidas antivuelco para garantizar la estabilidad durante el funcionamiento, y también cuenta con múltiples mecanismos de protección de seguridad, incluidos dispositivos antidesprendimiento, protección contra sobrecarga y botones de parada de emergencia.
Aplicaciones de la grúa pórtico portátil manual
 |
 |
 |
 |
 |

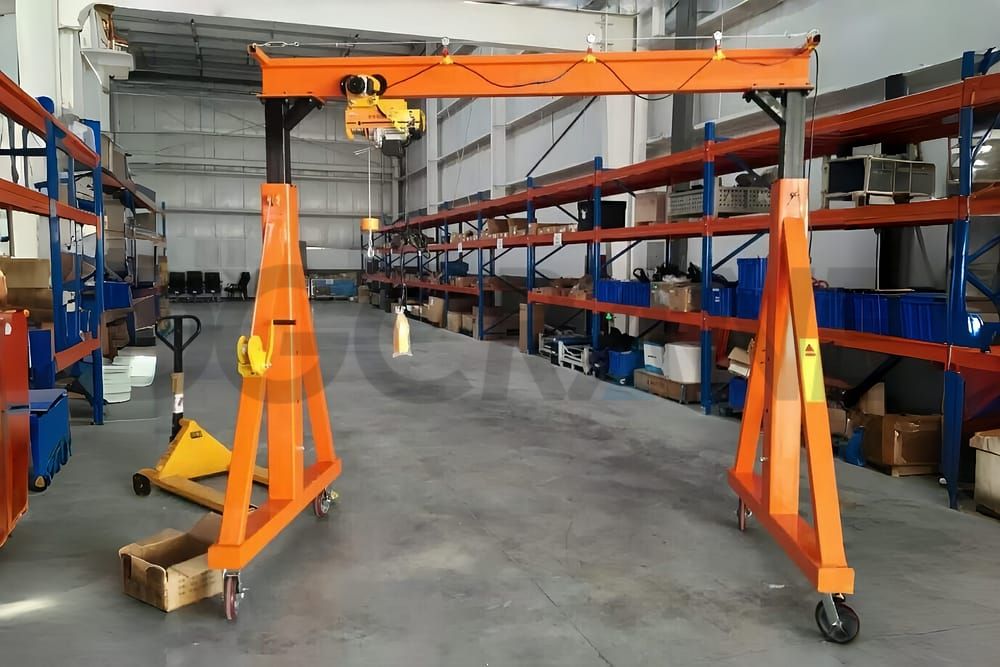

| Mecanizado | Reparación y mantenimiento de automóviles | Almacenamiento de carga pesada | Construcción | Línea de montaje |

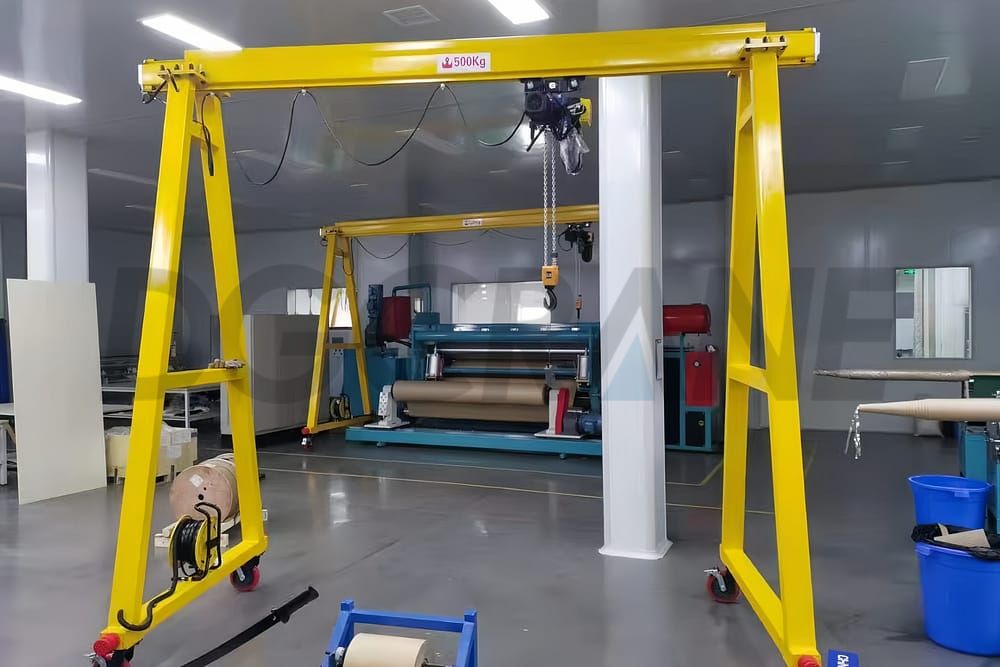

| Transferencia de piezas pesadas (ejes, discos, carcasas) entre máquinas herramienta y estaciones de trabajo. Desmontaje/instalación/reemplazo de componentes pesados como husillos de máquinas herramienta, cajas de engranajes y motores. |

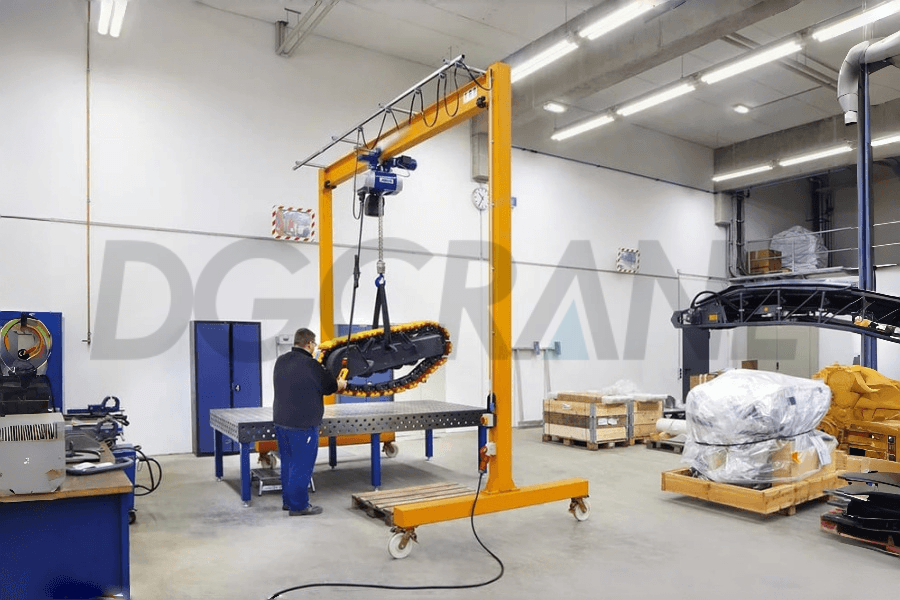

Elevación, desmontaje y reposicionamiento de motores y transmisiones de automóviles/camiones. Elevación de componentes de chasis de automóviles de alta resistencia, como ejes de transmisión y amortiguadores. |
Elevación, desmontaje y reposicionamiento de motores y transmisiones de automóviles/camiones. Elevación de componentes de chasis de automóviles de alta resistencia, como ejes de transmisión y amortiguadores. |

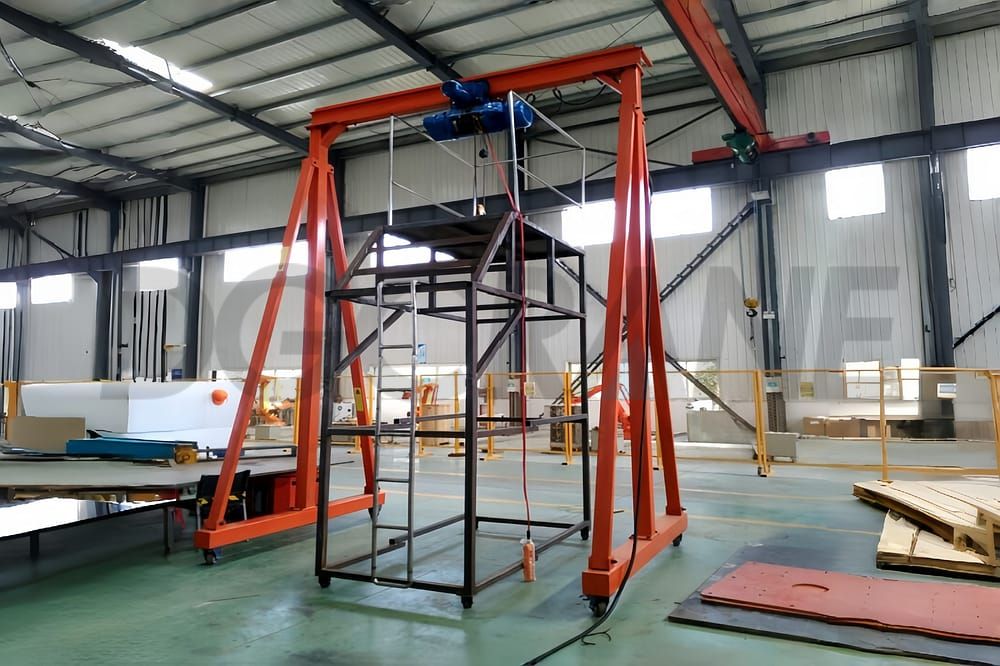

Izado y transporte de losas de hormigón prefabricado, marcos de acero de refuerzo y pequeños componentes estructurales de acero. Izamiento e instalación en sitio de equipos de construcción como cajas de distribución eléctrica, bombas de agua y motores pequeños. |

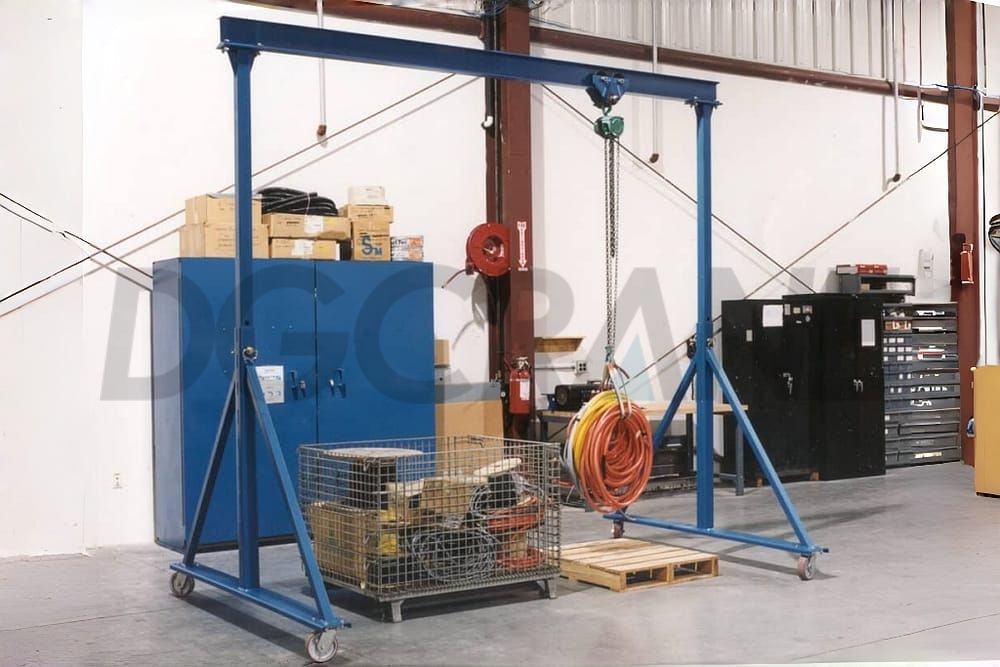

Depuración de equipos de líneas de producción, elevación y traslado de moldes o posicionamiento de instrumentos de precisión. |
Comparación de materiales de grúas pórtico portátiles manuales
 |
 |
 |
| Acero al carbono (Q235B/Q345B) | Acero inoxidable (304/316L) | Aleación de aluminio (6061-T6/7075) |
|

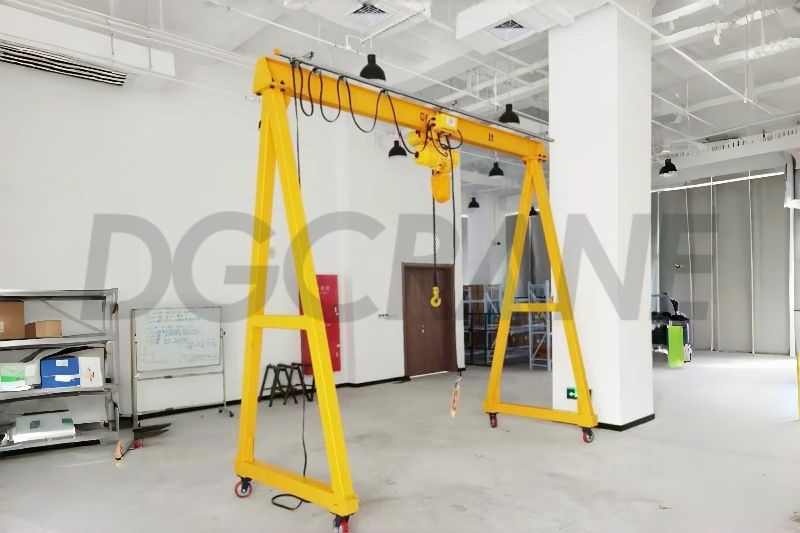

El acero al carbono es el material principal para las grúas pórtico manuales, combinado con vigas principales en I, acero de canal y patas de tubo cuadrado. |

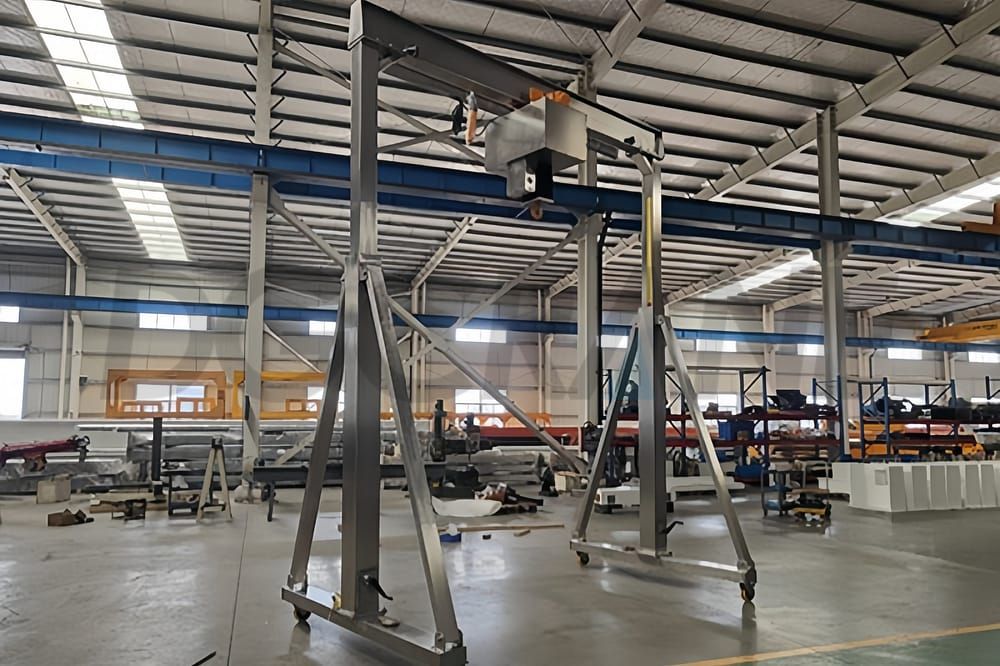

Combinado con tubos cuadrados y vigas en I en la estructura. |

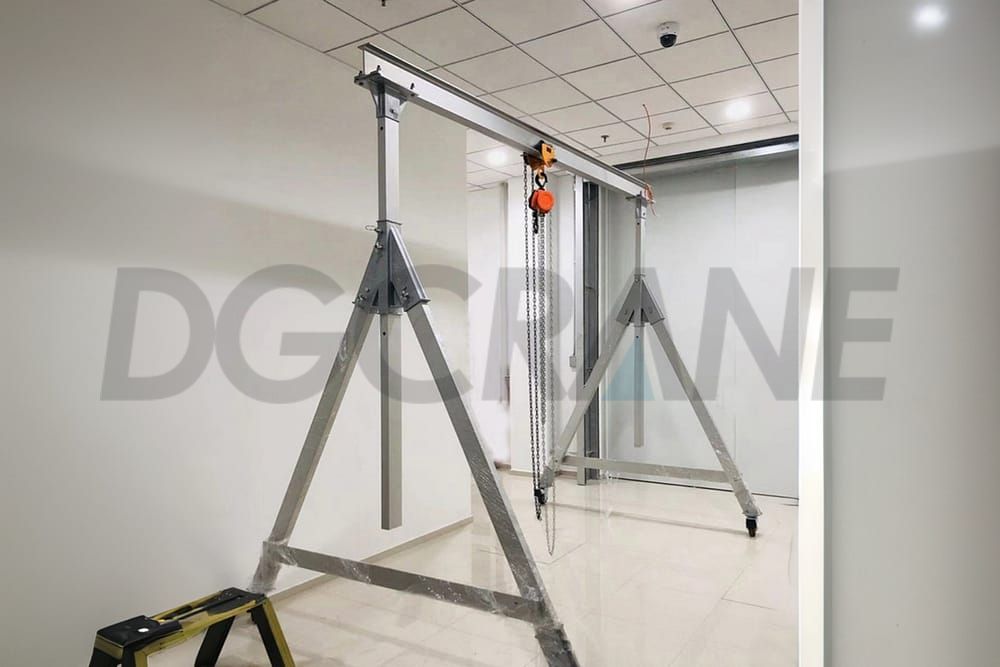

Utiliza perfiles de alta resistencia en estructuras tubulares o en forma de caja. |
Caso de grúa pórtico portátil manual
Parámetros básicos:
- Capacidad: 5t
- Envergadura: 4m
- Altura de elevación: 4m
- Polipasto: polipasto eléctrico de cadena
- Velocidad de desplazamiento del polipasto: 2,7 m/min
- Velocidad de desplazamiento de la grúa: manual
- Voltaje: CA trifásica/380 V/50 Hz
características:
- La altura se puede ajustar dentro del rango técnico.
- Las operaciones de ajuste de altura y elevación se pueden realizar simultáneamente.
- Las ruedas están equipadas con dispositivos de frenado que proporcionan una resistencia moderada.
