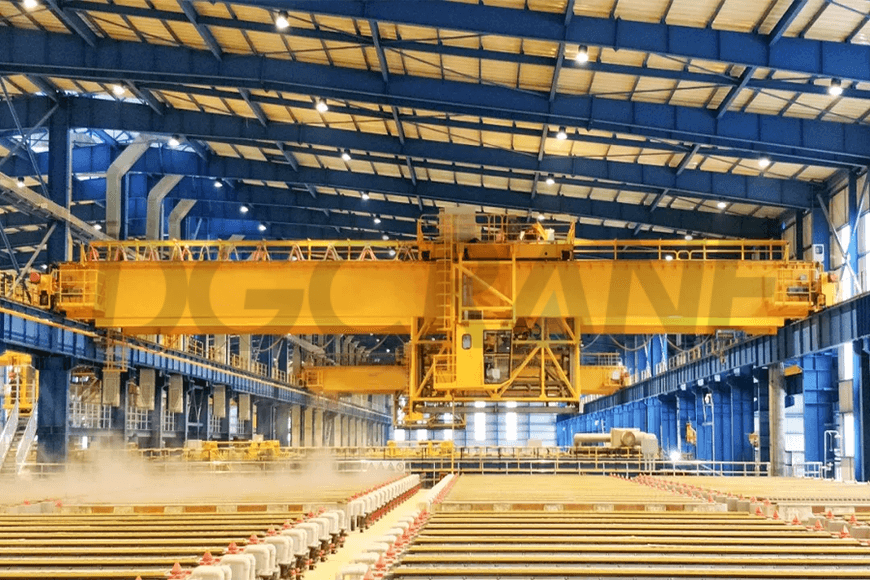

رافعات النحاس الإلكتروليتي: مناولة الكاثود والأنود في خطوط التحليل الكهربائي للنحاس
رافعة النحاس الإلكتروليتي هي رافعة متخصصة طُوّرت وصُنعت لتلبية متطلبات عملية إنتاج النحاس الإلكتروليتي. صُممت هذه الرافعة للعمل بكفاءة عالية في البيئات القاسية التي تتميز بارتفاع الرطوبة والظروف المسببة للتآكل وغبار المعادن، وهي قادرة على الإمساك بدقة بألواح الكاثود والأنود ونقلها ووضعها داخل الخلايا الإلكتروليتية.
تطبيقات ووظائف رافعات النحاس الإلكتروليتي
تُستخدم الرافعات العلوية المخصصة للنحاس الإلكتروليتي بشكل أساسي في ورش التحليل الكهربائي للنحاس لتنفيذ عمليات رئيسية مثل تحميل ألواح الأنود في الخلايا الإلكتروليتية، وتفريغ ألواح الكاثود النحاسية، وتكديس ونقل ألواح الأقطاب الكهربائية، بالإضافة إلى مهام الرفع الثقيلة لفحص وصيانة الخلايا الإلكتروليتية. تتميز هذه الرافعات بقدرتها على العمل بثبات في بيئة ورش التحليل الكهربائي ذات الرطوبة العالية والتآكل الشديد، مما يتيح مناولة ألواح الأنود والكاثود بكفاءة ودقة وأمان. ولذلك، تُعد هذه الرافعات من المعدات الأساسية التي لا غنى عنها في الإنتاج المستمر والواسع النطاق للنحاس الإلكتروليتي.
تؤدي الرافعات النحاسية متعددة الوظائف بشكل رئيسي الوظائف التالية:
- رفع ألواح الأنود والكاثود المرتبة مسبقًا من وحدة آلة التباعد ونقلها إلى الخلايا الفارغة لتركيبها في خزانات التحليل الكهربائي.
- بعد اكتمال عملية التحليل الكهربائي، يتم إزالة ألواح الكاثود ونقلها إلى وحدة الغسيل.
- إزالة ألواح الأنود المستهلكة من الخلايا الإلكتروليتية ونقلها إلى وحدة الغسيل.
سمات
- تصميم العارضة الرئيسية المعززة لتحسين الأداء الميكانيكي وقدرة التحميل.
- آلية رفع رئيسية متزامنة مزودة بأجهزة مضادة لتشابك الحبال وأجهزة مضادة للتآكل.
- تحديد موضع حركة الرافعة الأوتوماتيكية مع وظيفة منع تسلق السكة، مما يحسن دقة تحديد موضع الرافعة والعربة بالإضافة إلى جهاز الرفع المخصص، مما يتيح التشغيل الدقيق لأدوات الرفع الخاصة.
- نظام تحكم آلي يدعم التحكم عن بعد بالشبكة للرافعة، ويوفر مراقبة التشغيل، والإشارة إلى الأعطال، والتوجيه التصحيحي لتحسين المعلومات التشغيلية.
- تم توفير نظام تحكم يدوي للطوارئ، مما يسمح بتشغيل الرافعة الخاصة بشكل آمن ومستقر في حالة انقطاع الاتصال.
- يضمن تصميم العزل الكهربائي التشغيل الآمن وصيانة الرافعة وأجهزة الرفع فوق الخلايا الإلكتروليتية ذات التيار العالي.
- أوضاع تحكم متعددة، بما في ذلك التحكم في كابينة المشغل، والتحكم عن بعد، ومحطة التحكم الأرضية، مما يضمن رؤية واضحة لظروف الرفع ويدعم خطوط الإنتاج الآلية في ورشة العمل.

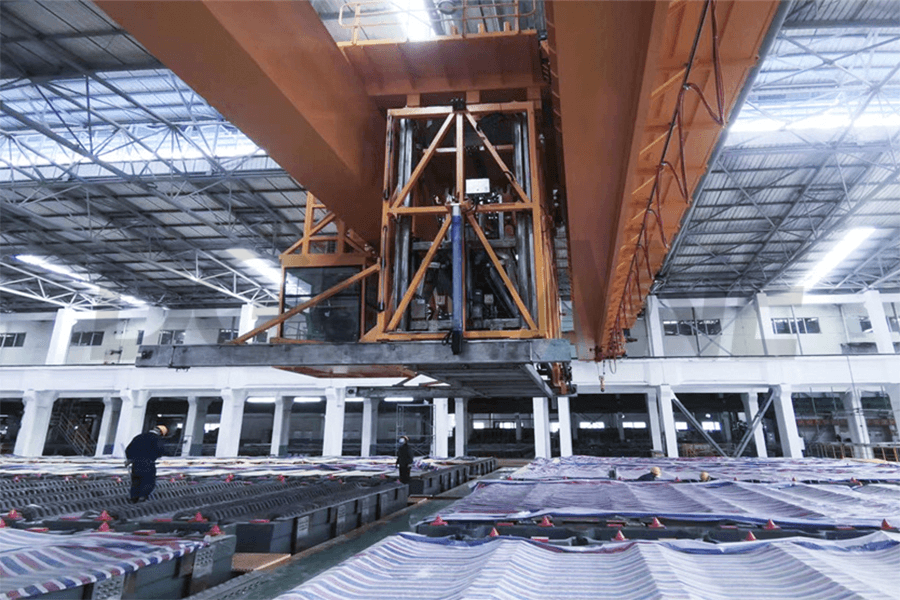

موزع متخصص لرافعات النحاس الإلكتروليتي

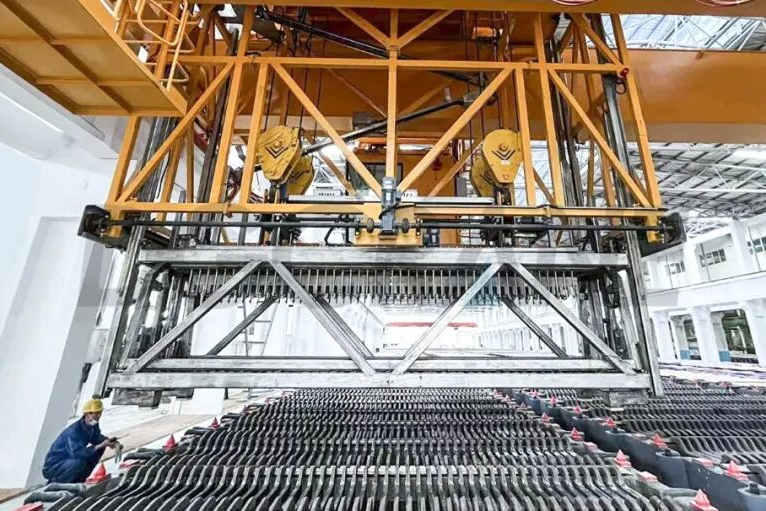

صُمم جهاز الرفع المخصص للنحاس الإلكتروليتي للتحميل والتفريغ التلقائي لألواح الكاثود (الألواح الأولية) وألواح الأنود في الخلايا الإلكتروليتية. يتميز الجهاز بوظائف متعددة، ومستوى عالٍ من الأتمتة، وعزل موثوق، وأداء مستقر. صُنع الهيكل الرئيسي من الفولاذ المقاوم للصدأ عالي الجودة، مما يوفر قوة عالية ومقاومة للتآكل الحمضي.
تشمل الميزات الرئيسية ما يلي:
- وظيفة ترتيب الألواح وجهاز النقر على الألواح مصممان خصيصًا لضمان إدخال ألواح الكاثود الأولية بسلاسة في الخلايا الإلكتروليتية.
- قادرة على رفع ألواح الكاثود وألواح الأنود بشكل مستقل، بالإضافة إلى الرفع المشترك لألواح متعددة، مما يوفر كفاءة تشغيلية عالية.
- مزيج من تحديد المواقع المسبق وتحديد المواقع الدقيق، بدقة تحديد المواقع تبلغ ±2 مم.
- صينية تقطير الإلكتروليت من النوع المسطح ذي الفتح والإغلاق السلس، مما يضمن عدم تناثر الإلكتروليت.
المواصفات الفنية
| امتداد (م) | 31.5 | |
| فئة الواجب | A8 | |
| قدرة الرفع (طن) | 4×8 (بما في ذلك أداة التوزيع) | |
| ارتفاع الرفع (م) | 6.5 | |
| سرعة الرفع (م/دقيقة) | 2-20 | |
| سرعة سفر العربة (م/دقيقة) | 4.5–45 | |
| سرعة حركة الرافعة (م/دقيقة) | 1.6–160 | |
| رافعة كهربائية (خطاف إضافي) | قدرة الرفع (طن) | 3 |
| سرعة الرفع (م/دقيقة) | 8 | |
| سرعة السفر (م/دقيقة) | 20 | |
| نوع التحكم في السرعة | شركة كرين ترافل | محرك التردد المتغير (VFD) |
| السفر بالترام | محرك التردد المتغير (VFD) | |
| موزع | محرك التردد المتغير (VFD) | |
| أقصى حمولة للعجلات (كيلو نيوتن) | 220 | |
| سكة رافعة (موصى بها) | كو100 | |
| إجمالي الطاقة (كيلوواط) | 270 | |
| وضع التشغيل | مقصورة (مزودة بنظام تدفئة/تبريد)، قابلة للنقل بواسطة عربة | |
