레버 호이스트: 컴팩트하고 다재다능한 수동 리프팅 도구
레버 호이스트는 전력, 광산, 조선, 건설, 운송, 통신 등의 분야에서 장비 설치, 자재 리프팅, 부품 인양, 묶음 정리, 라인 텐셔닝, 용접 정렬 등에 널리 사용됩니다. 특히 좁은 작업 공간, 고지대 실외 작업, 그리고 다양한 각도로 인양하는 데 유리합니다.

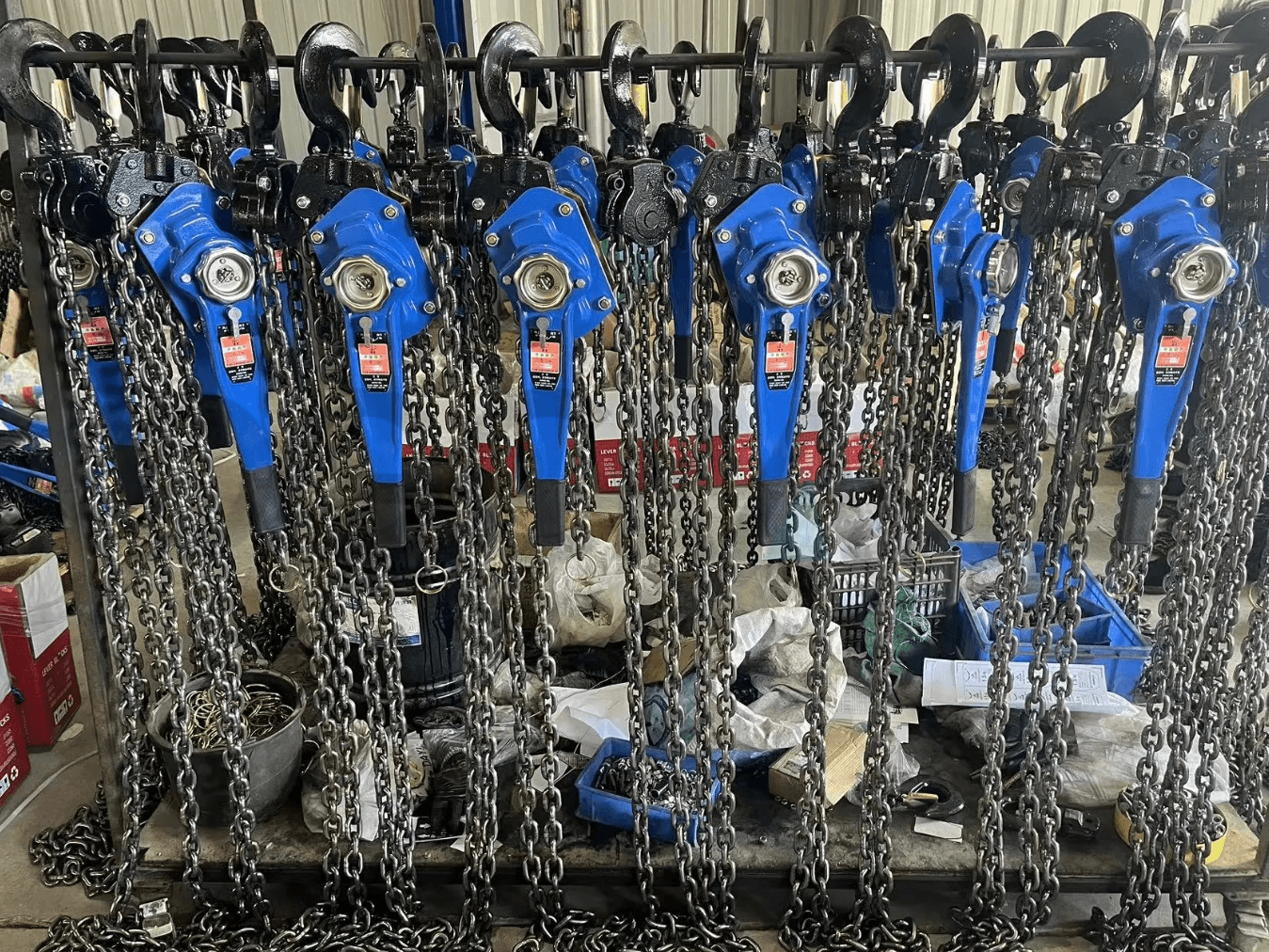

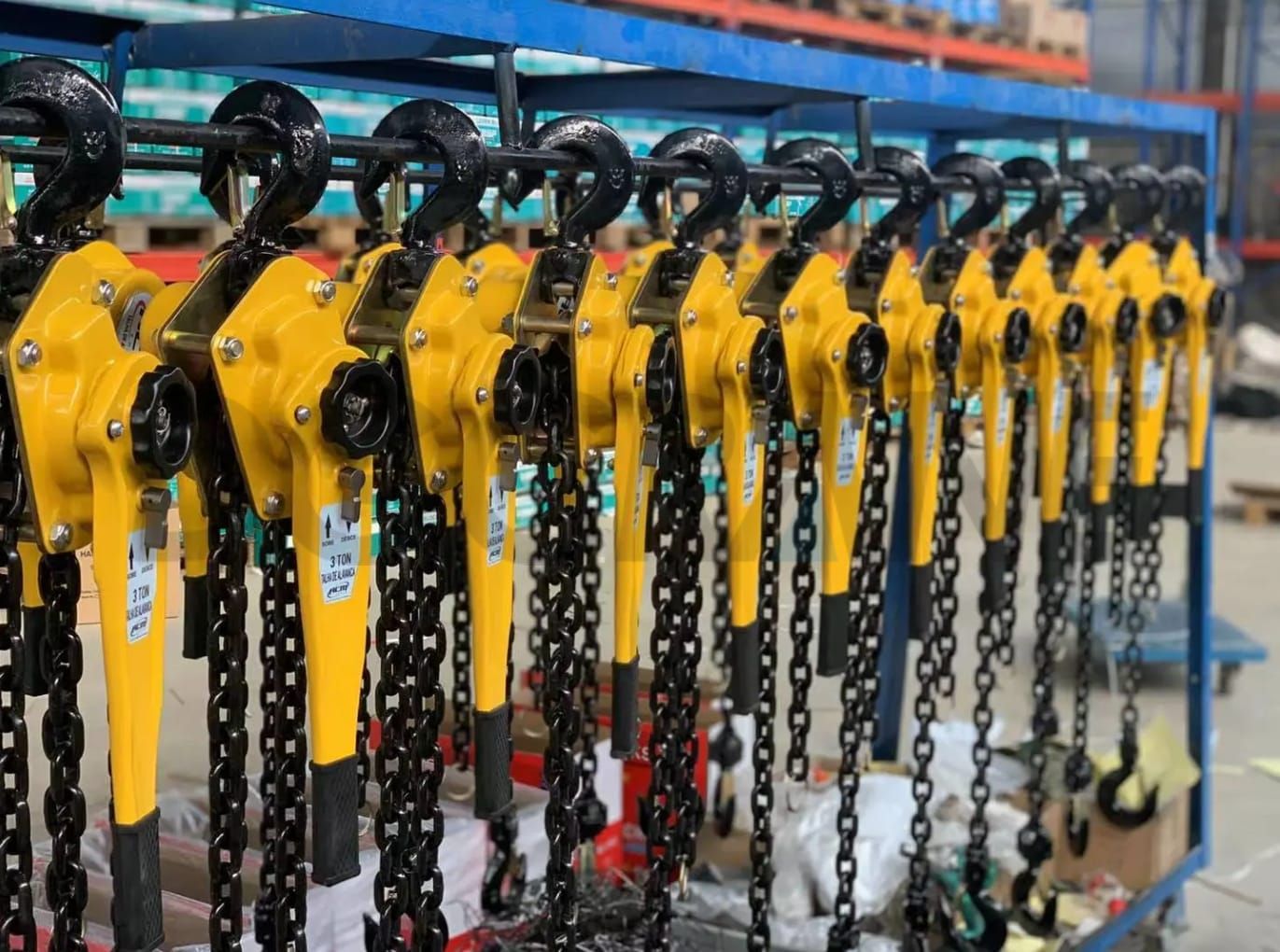

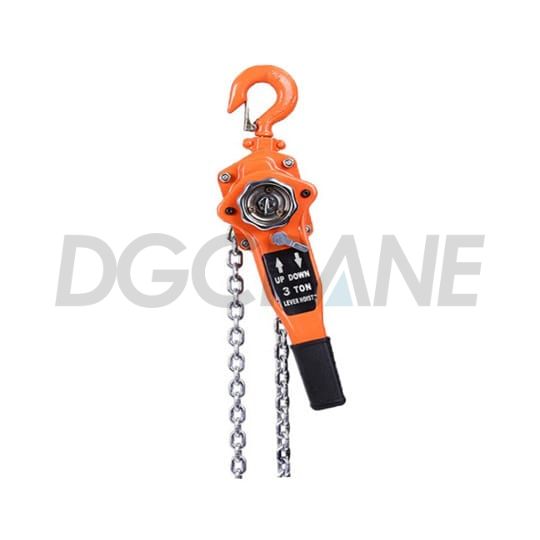

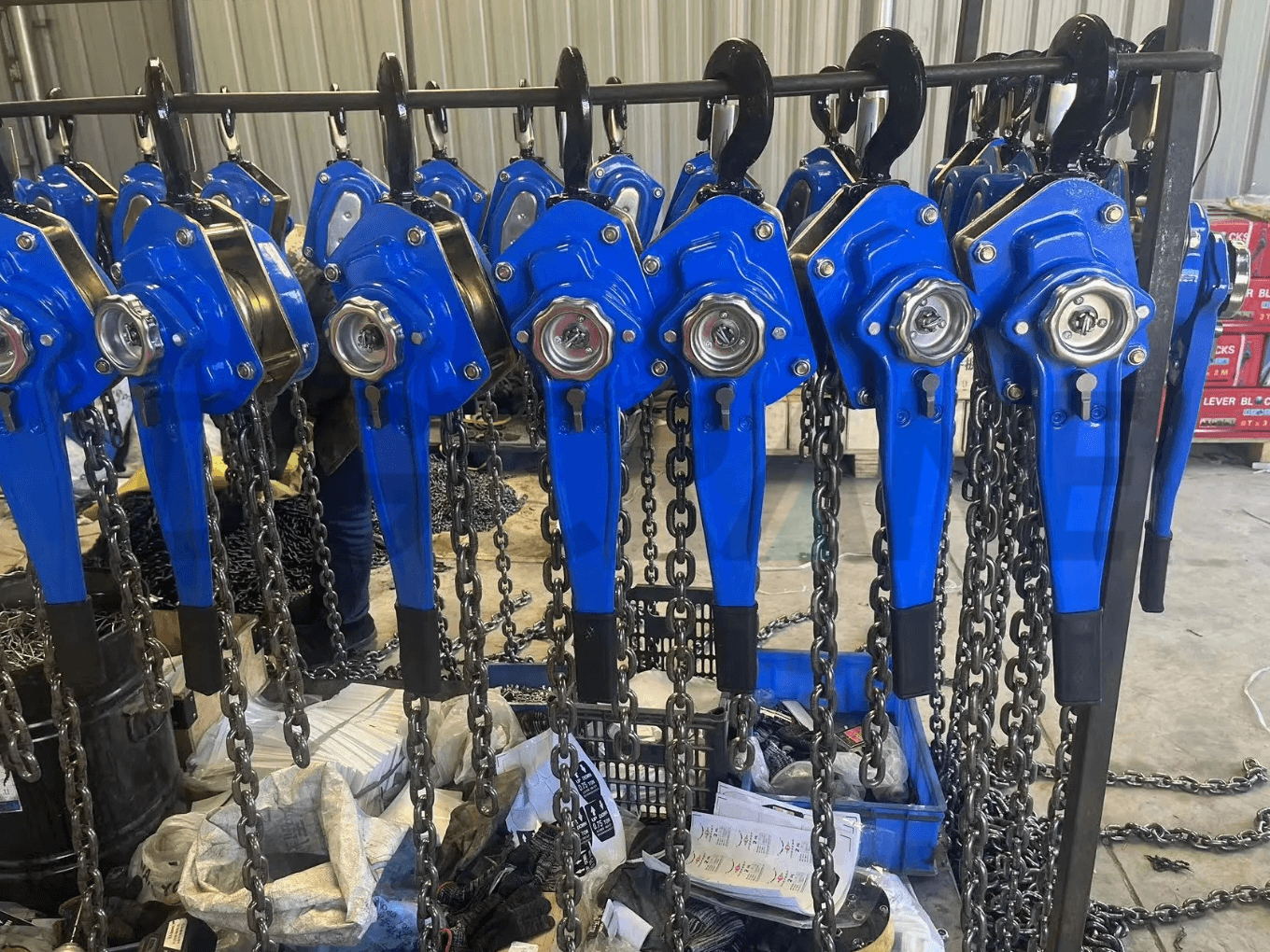

0.25–9t 체인 레버 호이스트
레버 호이스트는 손잡이를 당겨 수동으로 작동하므로 무거운 짐을 들어 올리고 장비를 설치하는 데 적합합니다. 단독으로 사용하거나 모노레일 트롤리와 같은 다른 리프팅 장치와 함께 사용할 수 있습니다.
독특한 탄성 클러치 메커니즘을 탑재하여 어떤 높이에서도 리프팅이 가능하여 키에 따른 작동 요구를 충족합니다. 레버 시스템은 반응성이 뛰어나 부드럽고 간편한 조작이 가능합니다. 후크는 뛰어난 내구성과 내충격성을 위해 단조 가공되었습니다.
장점 및 특징
- 리프팅 체인은 고강도, 표면 코팅된 교정 체인으로 제작되어 높은 강도, 내식성, 내마모성을 제공합니다.
- 본체는 모듈형 디자인을 채택하여 전반적인 강도가 높고 밀봉성이 우수하여 유지관리와 수리가 용이합니다.
- 브레이크 시스템에는 보조 브레이크 장치가 포함되어 있어 무부하 리프팅이 가능하며, 핸들을 무부하로 조작할 때에도 체인을 부드럽게 올리거나 내릴 수 있습니다.
- 브레이크는 안전성과 신뢰성을 보장하기 위해 번갈아 작동하는 두 개의 폴을 사용합니다.
- "체인 당김"과 "부하" 상태를 명확하게 구분하는 브레이크-클러치 메커니즘을 탑재했습니다. 무부하 상태에서는 체인을 자유롭게 당겨 후크를 빠르게 조정할 수 있어 작업 효율이 향상되고, 부하 상태에서는 안전하고 안정적으로 작동합니다.
- 손잡이는 쉽게 분해되고 편리하게 운반할 수 있도록 분리형 모듈식 디자인을 채택했습니다.
- 리프팅 체인의 꼬리 부분에는 빠르게 조절 가능한 체인 스톱 장치가 있어 사용에 따라 빠르고 쉽게 한계 위치를 조정할 수 있어 작업 안전성이 보장됩니다.
주요 사양
| 정격 용량(kg) | 250 | 500 | 750 | 1500 | 3000 | 6000 | 9000 |
| 리프팅 높이(m) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| 시험 하중(kg) | 315 | 750 | 1125 | 2500 | 4500 | 7500 | 11250 |
| 최대 하중에서 핸드 풀(N) | 280 | 350 | 250 | 310 | 410 | 420 | 420 |
| 로드 체인 수 | 1 | 1 | 1 | 1 | 2 | 3 | 4 |
| 체인 크기(직경 × 피치, mm) | 4*12 | 5*15 | 6*18 | 8*24 | 10*30 | 10*30 | 10*30 |
| 후크 간 최소 거리(mm) | 260 | 350 | 440 | 550 | 650 | 650 | 780 |
| 손잡이 길이(mm) | 160 | 310 | 285 | 410 | 410 | 410 | 410 |
| 순중량(kg) | 3.6 | 4 | 6.7 | 11 | 17.5 | 25.5 | 49.8 |

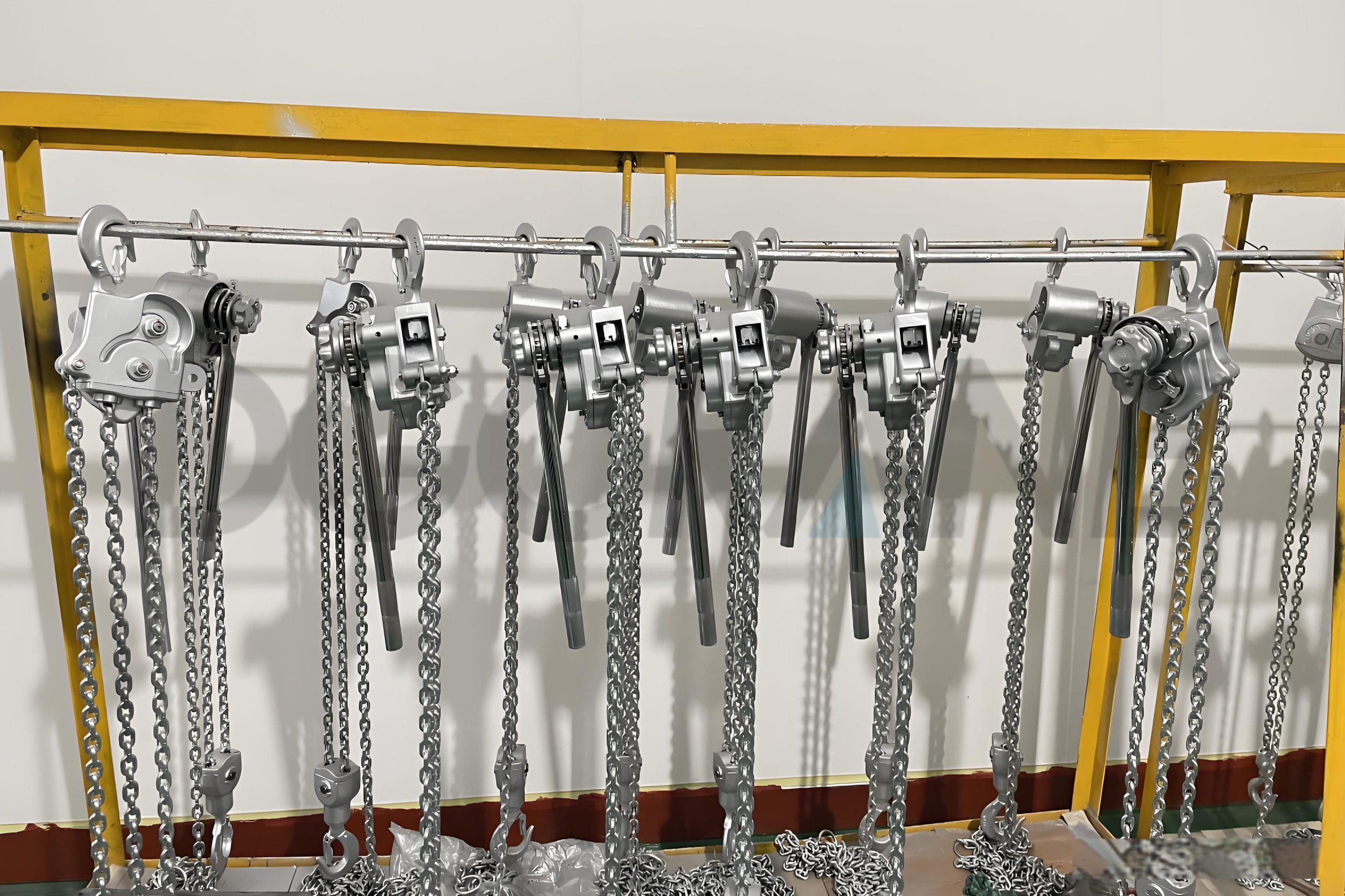

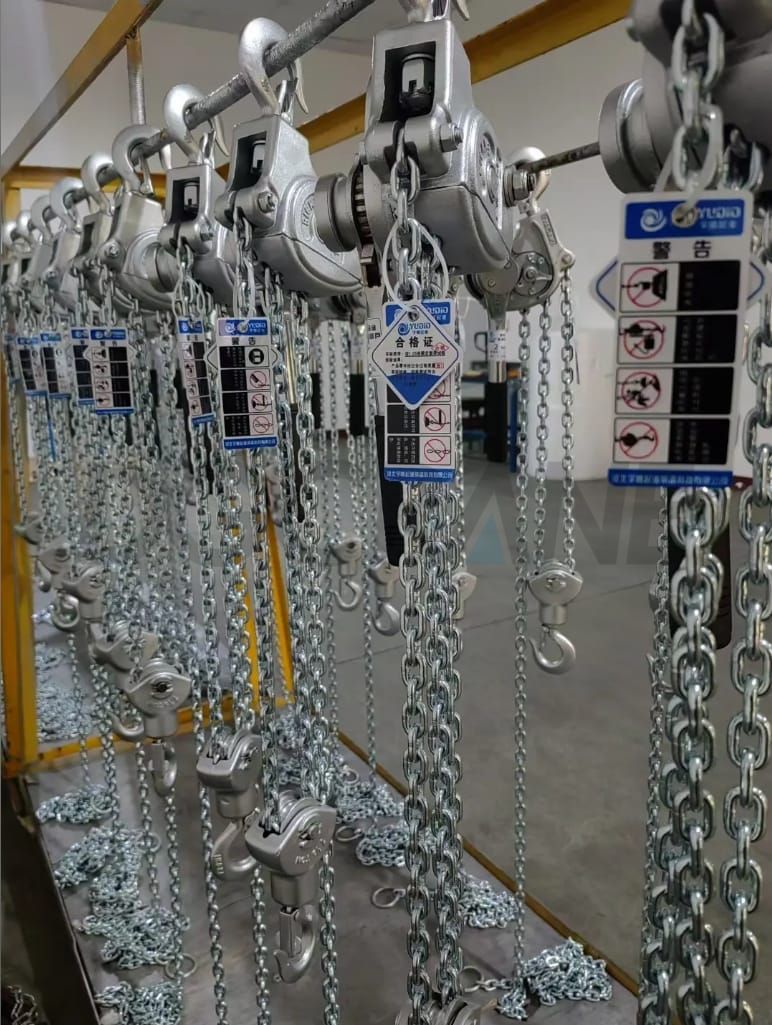

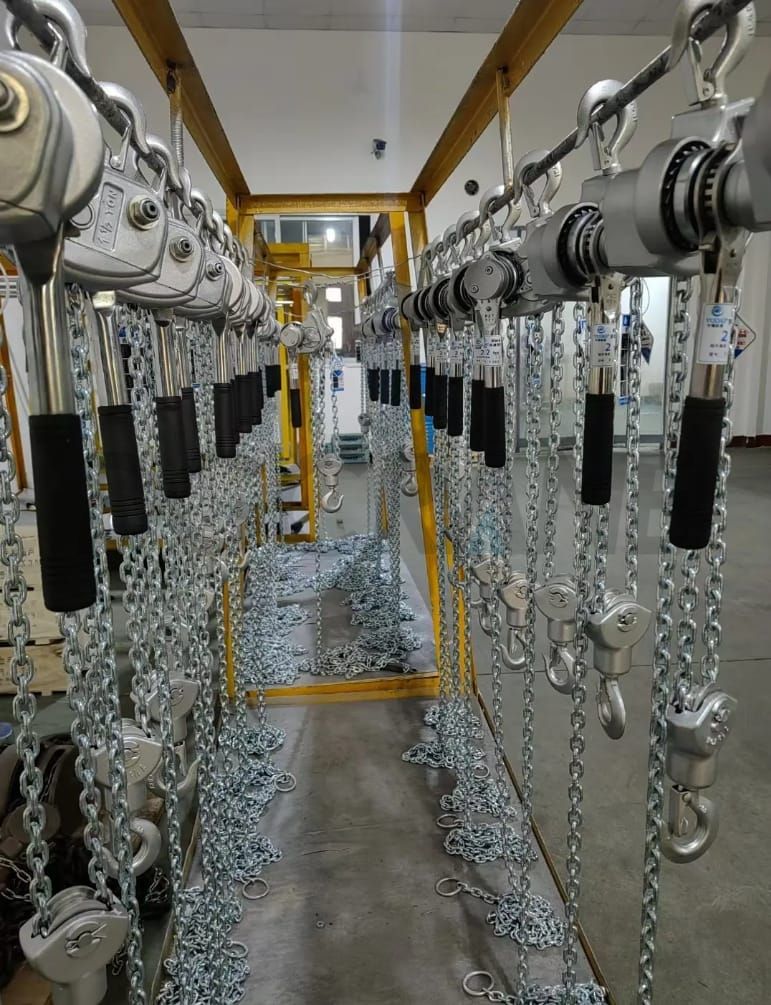

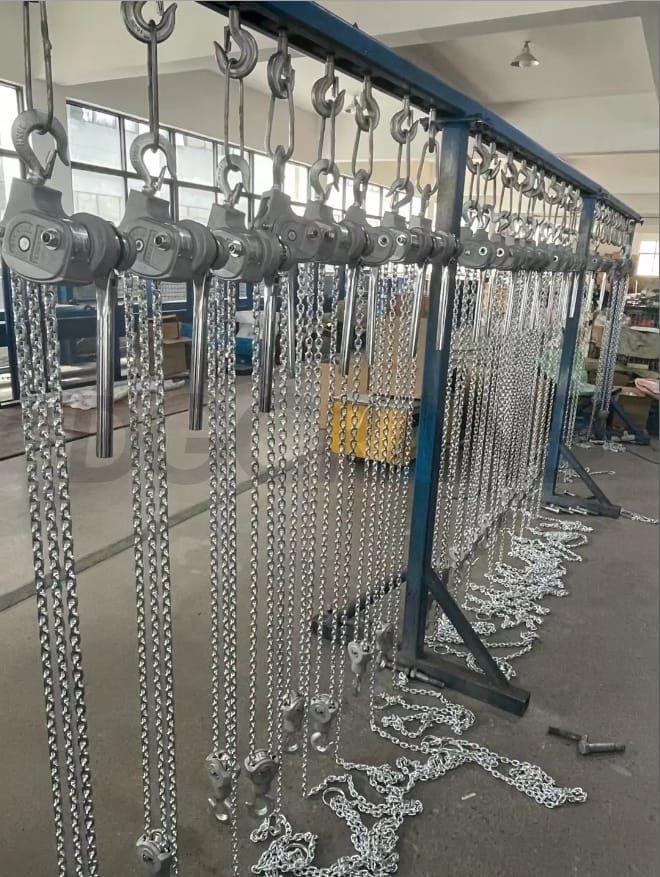

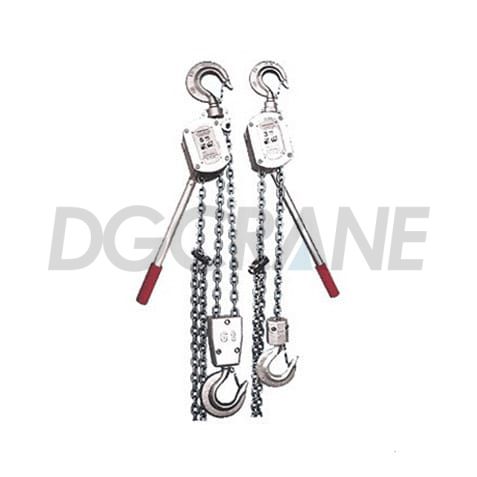

알루미늄 합금 체인 레버 호이스트
고강도 마그네슘-알루미늄 합금으로 제작되고, 특수 처리된 고강도 합금강으로 제작된 체인을 갖춘 이 호이스트는 자체 무게를 크게 줄여 휴대가 간편합니다. 주로 들어 올리고 당기는 데 사용되는 알루미늄 합금 체인 레버 호이스트는 탁월한 성능과 안정적인 작동을 제공하며, 다른 레버 호이스트처럼 전원 없이도 사용할 수 있습니다.
장점
- 고강도, 고연성 알루미늄 합금 하우징은 가벼운 무게를 유지하면서도 제품 강도를 크게 향상시킵니다.
- 짧은 손잡이 디자인으로 작동에 필요한 노력이 줄어듭니다.
- 손잡이는 360° 회전할 수 있어 좁은 공간에서도 다양한 조작 방법을 제공합니다.
- 공회전 스프로킷 메커니즘은 중립 상태에서 자유로운 회전을 허용하여 체인이 빠르고 부드럽게 움직이도록 보장합니다.
주요 사양
| 정격 인장 용량(T) | 표준 당김 길이(m) | 시험하중(kN) | 최대 부하 시 핸드 레버 힘(N) | 로드 체인 원형 강철 직경(mm) | 로드 체인 폴 수 | 후크 간 최소 거리(mm) | 순중량(kg) |
|---|---|---|---|---|---|---|---|
| 3T | 1.5 | 36.8 | 340 | 7 | 1 | 420 | 9.5 |
| 6T(샤클 타입) | 1.5 | 73.5 | 360 | 7 | 2 | 500 | 16.5 |
| 6T(후크 타입) | 1.5 | 73.5 | 360 | 7 | 2 | 535 | 16.3 |

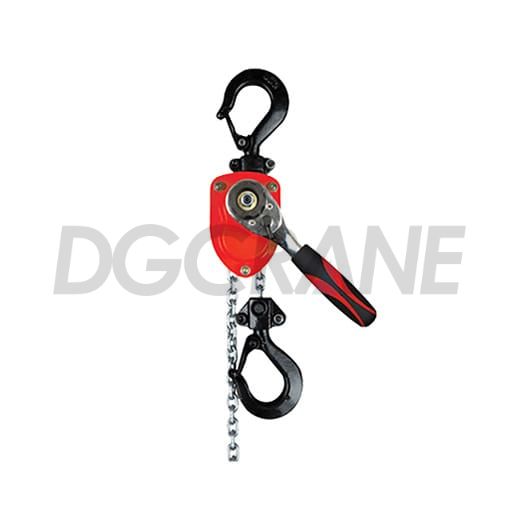

미니 체인 레버 호이스트
미니 체인 레버 호이스트는 상단과 하단 후크가 360도 회전하는 특징을 갖추고 있으며, 가볍고 휴대하기 편리하며, 작동에 필요한 수동 힘이 적고 리프팅 효율이 향상됩니다.
주요 사양
| 리프팅 용량(kg) | 리프팅 높이(m) | 시험하중(t) | 헤드룸(mm) | 로드 체인 수 | 손으로 당겨서 전체 하중 들어올리기(N) | 체인 직경(mm) | 순중량(kg) |
|---|---|---|---|---|---|---|---|
| 250 | 1 | 3.75 | 215 | 1 | 125 | 4*12 | 0.35 |
| 500 | 1.5 | 7.5 | 255 | 1 | 180 | 5*15 | 0.55 |
체인 레버 호이스트 작동 방법
하단 후크 위치 조정
짐을 들어올리기 전에 하단 후크 위치를 빠르게 조정하여 작업 효율성을 높일 수 있습니다.
조정 단계:

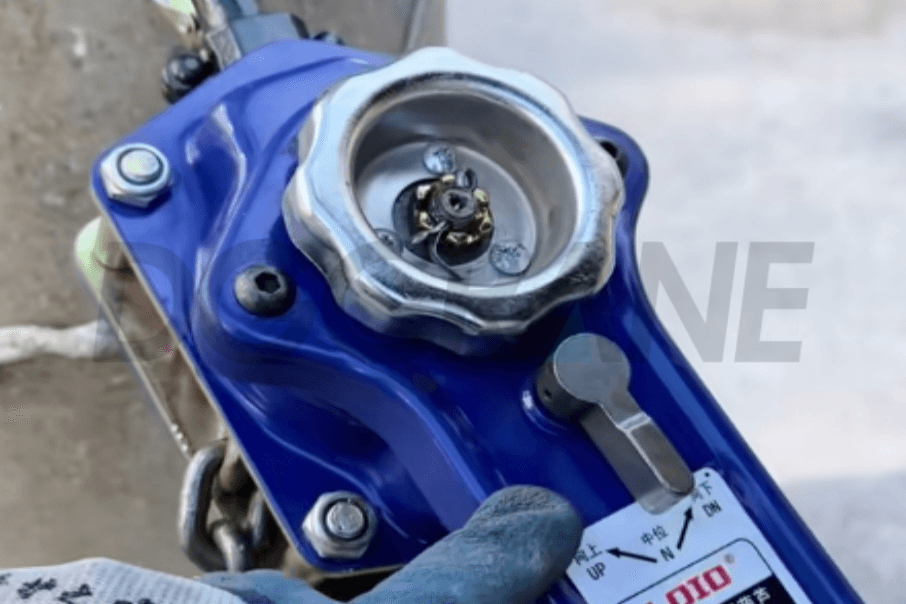

선택 폴을 "N"(중립) 위치로 설정하세요. 오른손으로 위치 조정 휠을 잡고 왼손으로 핸드휠을 시계 반대 방향으로 돌리세요. 이렇게 하면 브레이크가 해제되어 로드 체인을 손으로 당겨 빠르게 조정하거나 핸드휠을 돌려 후크 위치를 더욱 정밀하게 제어할 수 있습니다.
들어올리기(위로)
하단 후크를 화물에 겁니다. 그런 다음 체인 스톱을 호이스트 본체 근처로 옮기세요. 선택 폴을 "UP"(리프팅) 위치로 설정하세요. 핸들을 왕복시켜 화물을 들어 올리세요.
낮추기(아래로)
선택 폴을 "DN"(내림) 위치로 설정하세요. 핸들을 왕복시켜 짐을 풀고 내리면 작업이 완료됩니다.
체인 레버 호이스트 유지 관리 지침
- 사용 후에는 텐셔너를 깨끗이 청소하고 모든 움직이는 부품과 리프팅 체인에 오일을 바르십시오.
- 보관 시에는 비, 습기, 먼지가 많은 환경을 피해 건조하고 깨끗한 곳에 보관하십시오.
- 유지관리 및 수리 작업은 훈련을 받지 않은 사람이 부적절하게 분해하는 것을 방지하기 위해 내부 메커니즘을 잘 아는 인력이 수행해야 합니다.
- 브레이크 마찰면은 깨끗하게 유지해야 하며 오일이나 그리스가 없어야 합니다. 브레이크 고장으로 인한 사고를 예방하기 위해 브레이크 시스템을 정기적으로 점검하십시오. 마찰판이 마모된 경우 즉시 교체하십시오.
- 리프팅 체인의 부식, 녹 또는 마모 여부를 정기적으로 점검하십시오. 심각한 손상이 발견되면 즉시 교체하십시오. 하중 지지부 5개 링크의 길이가 122mm를 초과하면 체인이 늘어진 것이므로 교체해야 합니다.
- 정기적으로 분해 및 점검하십시오. 마모되었거나 변형된 부품은 제때 교체하십시오. 청소 및 수리 후에는 무부하 및 부하 시험을 모두 수행하십시오(부하 값은 "성능 매개변수 표"를 참조하십시오). 정상 작동 및 안정적인 제동을 확인한 후에만 다시 사용하십시오.
- 손잡이의 슬리브가 구부러지거나 변형된 경우 슬리브 어셈블리를 즉시 교체하세요.

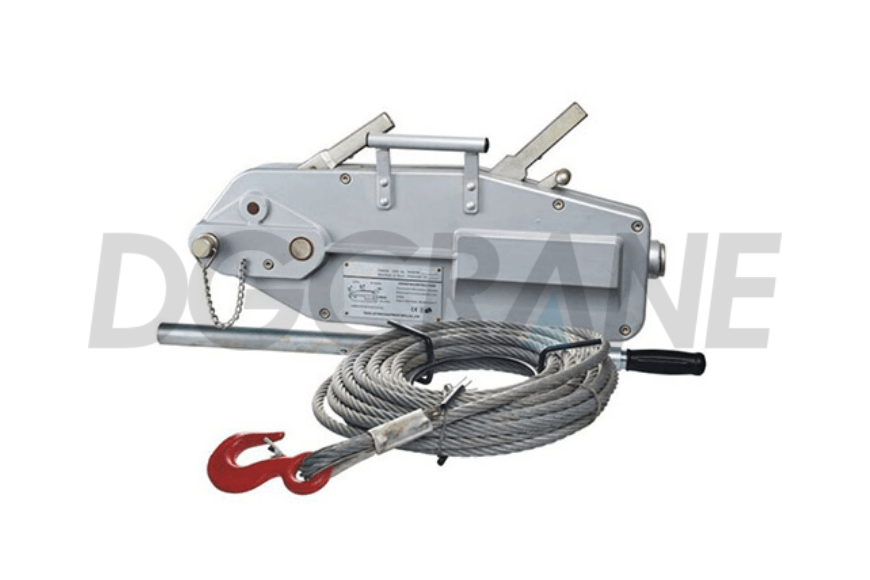

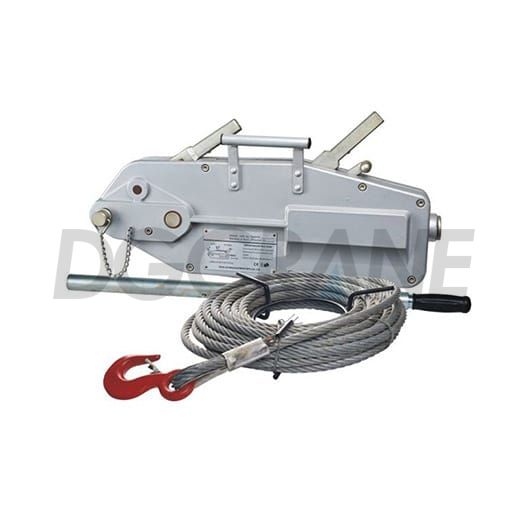

알루미늄 합금 와이어 로프 레버 호이스트
와이어 로프 레버 풀러로도 알려진 이 호이스트는 고강도 프리미엄 알루미늄 합금 다이캐스트 하우징을 갖추고 있습니다. 맞춤형 와이어 로프는 탁월한 파단 강도와 내마모성을 제공하며, 고객 요구 사항에 맞춰 길이를 맞춤 설정할 수 있습니다.
공장, 광산, 건설 현장, 부두, 운송 및 기타 환경에 적합하며, 장비 설치, 화물 리프팅, 고정, 묶음 및 견인 작업에 적합합니다. 특히 모든 각도에서 견인하는 작업, 좁은 공간, 실외 작업 및 전원 공급이 없는 환경에서 탁월한 성능을 발휘합니다.
주요 사양
| 정격 용량(kg) | 정격 인장력(N) | 정격 전진 스트로크(mm) | 와이어 로프 직경(mm) | 최대 하중(kg) | 순중량(kg) |
|---|---|---|---|---|---|
| 800 | 341 | ≥52 | 8.3 | 1200 | 6.4 |
| 1600 | 400 | ≥55 | 11 | 2400 | 12 |
| 3200 | 438 | ≥28 | 16 | 4000 | 23 |
| 5400 | 850 | ≥25 | 20 | 8100 | 58 |

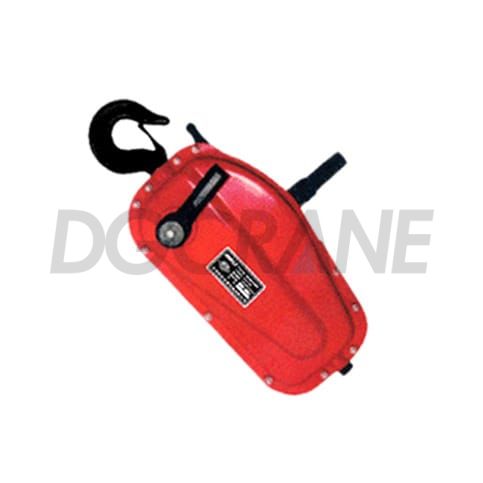

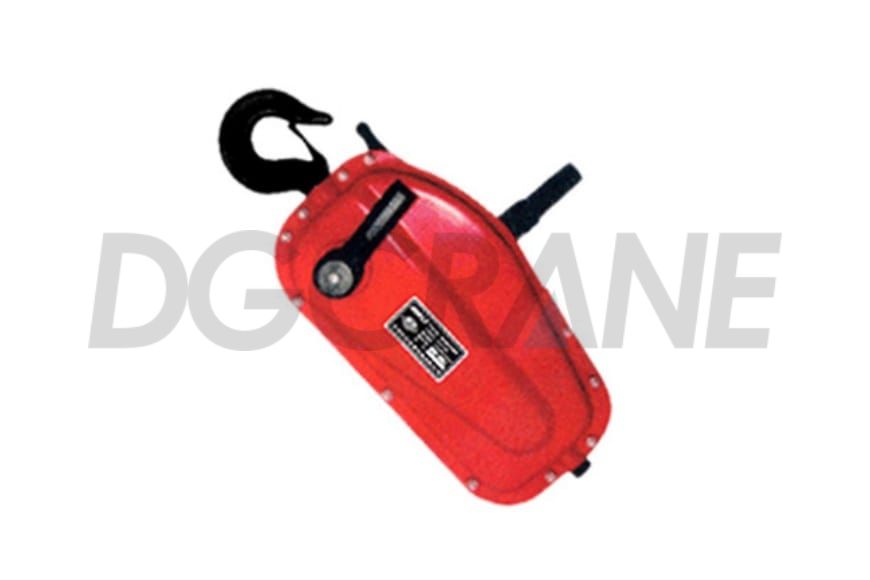

철제 하우징 와이어 로프 레버 호이스트
철제 하우징 와이어 로프 레버 호이스트는 소형, 경량, 긴 수명을 자랑합니다. 특히 무동력 환경에 적합하며, 중량물 리프팅, 장비 설치, 기계식 견인, 가공 전선 작업 등에 적합합니다. 또한 무부하 상태에서 브레이크를 빠르게 해제하여 후크를 빠르게 이동할 수 있어 작업 효율을 높여줍니다.
주요 사양
| 정격 하중(kg) | 정격 하중(N)에서의 핸드 풀 | 핸들 스트로크당 와이어 로프 이동 거리(mm) | 와이어 로프 직경(mm) | 호이스트 무게(kg) | 치수(mm) |
|---|---|---|---|---|---|
| 1500 | ≤441 | ≥50 | 9 | 9.5 | 468 × 270 × 130 |
| 3000 | ≤441 | ≥25 | 12.5 | 14 | 620 × 350 × 150 |
와이어 로프 레버 호이스트 사용 시 주의사항
- 와이어 로프 레버 호이스트를 사용하기 전에 핸들의 모든 움직임이 유연한지, 마찰 부품의 윤활이 적절한지 확인하십시오. 핸들 움직임이 비정상적이면 수리가 필요합니다.
- 사용 중에는 전진 및 후진 핸들을 동시에 작동하지 마십시오.
- 작업 중에는 릴리스 핸들을 작동하지 마십시오.
- 와이어 로프를 수축하려면 먼저 하중을 제거한 다음 릴리스 핸들을 작동하세요.
- 호이스트에 과부하를 걸지 마십시오.
- 높은 곳에서 작업할 때는 항상 안전 장치를 사용하십시오. 그렇지 않으면 호이스트를 사용하지 마십시오.
