Se entregan a Jordania 8 juegos de grúa aérea de dos vigas QDXX y 1 juego de grúa aérea de una sola viga HD

junio 06, 2024

Grúa puente de dos vigas modelo QDXX de 32/5 toneladas

  • Longitud del tramo: 29 m
  • Altura de elevación principal: 10 m
  • Modo de control: Mando a distancia
  • Fuente de alimentación: 400 V/50 Hz/3 fases
  • Servicio de trabajo: ISO A5/M5
  • CANTIDAD: 1 juego



Grúa puente de dos vigas modelo QDXX de 16 toneladas

  • Longitud del tramo: 29 m
  • Altura de elevación principal: 9,4 m
  • Modo de control: Mando a distancia
  • Fuente de alimentación: 400 V/50 Hz/3 fases
  • Servicio de trabajo: ISO A5/M5
  • Con bloques de gancho giratorio
  • CANTIDAD: 2 juegos



Grúa puente de dos vigas modelo QDXX de 16 toneladas

  • Longitud del tramo: 29 m
  • Altura de elevación principal: 14 m
  • Modo de control: Mando a distancia
  • Fuente de alimentación: 400 V/50 Hz/3 fases
  • Servicio de trabajo: ISO A5/M5
  • CANTIDAD: 2 juegos



Grúa puente de dos vigas modelo QDXX de 16 toneladas

  • Longitud del tramo: 29 m
  • Altura de elevación principal: 14 m
  • Modo de control: Cabina + Control remoto
  • Fuente de alimentación: 400 V/50 Hz/3 fases
  • Servicio de trabajo: ISO A5/M5
  • CANTIDAD: 1 juego



Grúa puente de dos vigas modelo QDXX de 20 toneladas

  • Longitud del tramo: 29 m
  • Altura de elevación principal: 10 m
  • Modo de control: Mando a distancia
  • Fuente de alimentación: 380 V/50 Hz/trifásica
  • Servicio de trabajo: ISO A5/M5
  • CANTIDAD: 1 juego



Grúa puente de dos vigas modelo QDXX de 16 toneladas

  • Longitud del tramo: 29 m
  • Altura de elevación principal: 10 m
  • Modo de control: Mando a distancia
  • Fuente de alimentación: 380 V/50 Hz/trifásica
  • Servicio de trabajo: ISO A5/M5
  • CANTIDAD: 1 juego



Grúa puente monorraíl tipo europeo HD de 10 toneladas

  • Luz: 24 m
  • Altura de elevación: 9,5 m
  • Modo de control: control colgante + control remoto
  • Fuente de alimentación: 380 V/50 Hz/3 Fase
  • Servicio de trabajo: ISO A5/M5
  • CANTIDAD: 1 juego

El cliente envió la primera consulta con fecha 18 de diciembre de 2022, hay un total de 8 conjuntos de puentes grúa de doble viga y 1 juego de puente grúa monoviga, este diseño adopta el diseño europeo, para puentes grúa de dos vigas, presentamos dos opciones para que el cliente elija: una es para el diseño del carro de elevación, la otra es el diseño del carro de cabrestante, estas grúas se utilizan en la planta de producción de aluminio, una de las Las grúas requieren una operación semiautomática, que tiene condiciones de trabajo estrictas, con una temperatura de trabajo alta que alcanza los 400 ℃, todas las grúas requieren control antibalanceo y elevación vertical verdadera, sugerimos al cliente que elija el diseño del carro con cabrestante.

Después de varias comunicaciones y modificaciones de diseño, el cliente decidió concertar una visita a la fábrica en abril de 2023. Están bastante satisfechos con la capacidad de producción, las instalaciones y el entorno de nuestra fábrica. Tuvimos una reunión agradable y finalizamos las especificaciones y requisitos de la grúa, después de que el cliente Cuando volvamos a Jordania, nos hicieron el pedido.

La longitud máxima de la grúa alcanza los 29 m. El cliente espera mantener la viga en una sola pieza, por lo que para la viga y el carro, adoptamos el envío en un granelero, para el resto, adoptamos el envío en contenedores. La producción de la grúa se completa en 3 meses y el cliente ha organizado la inspección de SGS para el control de calidad y el control de dimensiones, el resultado final es aceptable.

Aquí está la ventaja del diseño de puente grúa QDXX:

  • La velocidad de elevación tiene más de dos velocidades, que están controladas por un inversor de frecuencia variable, la velocidad se puede cambiar suavemente sin impacto.
  • El motor/reductor/freno tiene un diseño dividido, piezas fáciles de reparar y reemplazar.
  • El tambor de cuerda tiene un soporte independiente y se puede reemplazar de forma independiente sin levantar todo el carro. Hay una plataforma de mantenimiento independiente.
  • Freno independiente, puede observar directamente el desgaste de las pastillas de freno, con función de compensación automática, función de liberación manual, función de alarma de reemplazo de pastillas de fricción (opcional), fácil ajuste, conveniente para el mantenimiento.
  • Diseño resistente con capacidad de elevación de 5 a 500 toneladas Adecuado para izar equipos grandes como acerías, centrales hidroeléctricas, plantas aeroespaciales, centrales nucleares, etc.

A continuación se muestran las imágenes del puente grúa terminadas y las imágenes de carga del puente grúa.

Puente grúa birraíl QDxx a escala

Puente grúa birraíl QDxx, viga principal a escala

Puente grúa birraíl viga principal a escala

Viga principal para puente grúa birraíl a escala

Puente grúa monorraíl viga principal a escala

carro grúa a escala

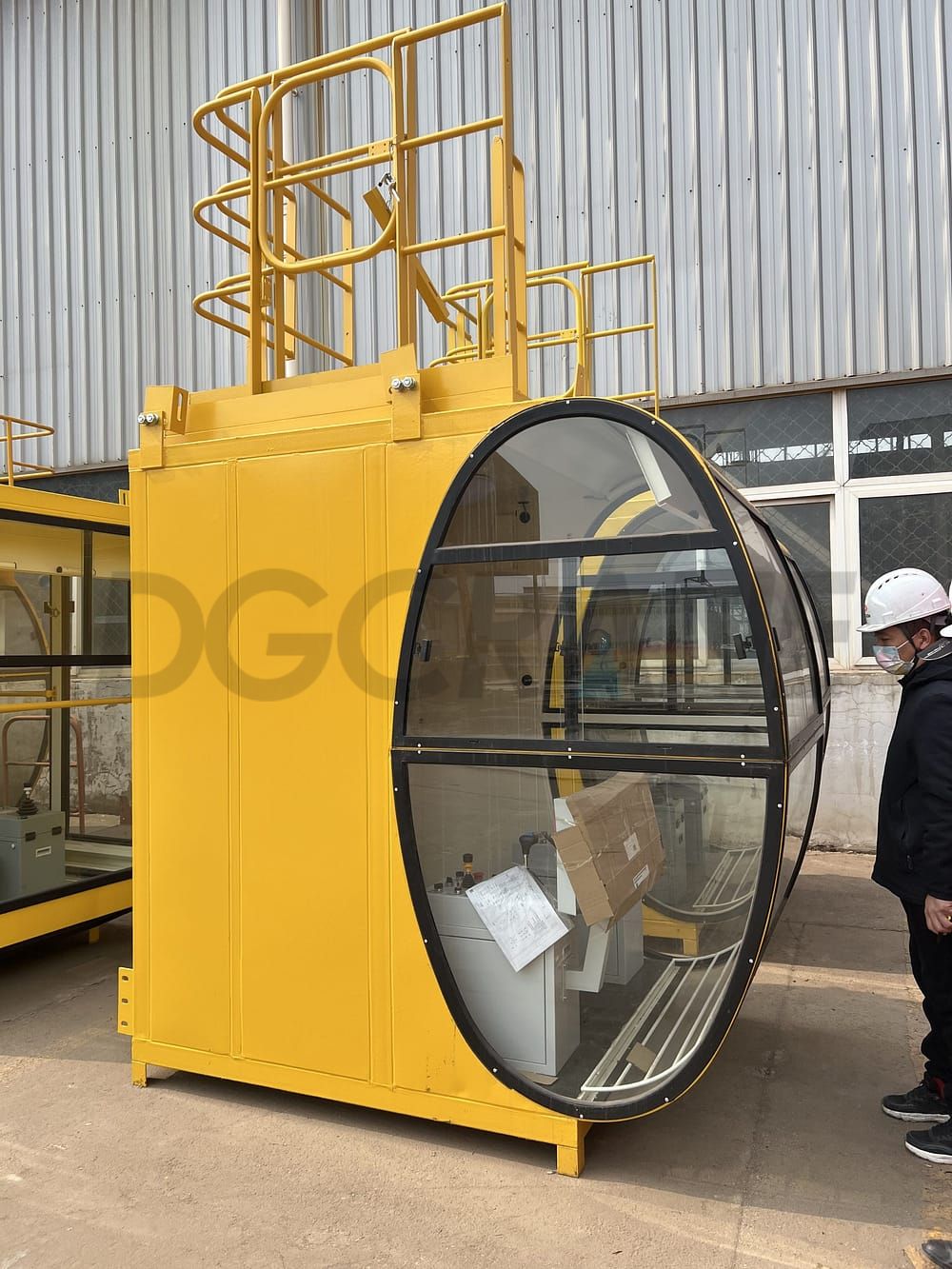

Habitación a escala de la cabina de la grúa aérea

Inspección SGS de estos puentes grúa.

Inspección SGS a escala

Inspección SGS de puente grúa a escala

cargando fotos de estos puentes grúa

Carga de contenedores con grúa aérea a escala

Carga de contenedores con puente grúa a escala

Carga con grúa aérea en el puerto de Tianjin

Carga con grúa eot en el puerto de Tianjin

Carga de grúa en el puerto de Tianjin

Carga de puente grúa en el puerto de Tianjin
