Η μεγαλύτερη γερανογέφυρα Goliath στον κόσμο: Ο γίγαντας ανύψωσης 22.000 τόνων της Κίνας «Honghai»

Η γερανογέφυρα «Honghai» 22.000 τόνων (MDGH22000t) που ολοκληρώθηκε το 2014, η γερανογέφυρα «Honghai» Goliath (MDGH22000t) ήταν, εκείνη την εποχή, η μεγαλύτερη γερανογέφυρα Goliath στον κόσμο. Σχεδιασμένη και κατασκευασμένη ανεξάρτητα στην Κίνα, κατέχει πλήρη δικαιώματα πνευματικής ιδιοκτησίας. Με συνολική ανυψωτική ικανότητα 22.000 τόνων - ισοδύναμη με το βάρος 400 βαγονιών τρένων υψηλής ταχύτητας - έθεσε ένα νέο σημείο αναφοράς στον εξοπλισμό βαρέως ανύψωσης.

Ο γερανός Honghai έχει ύψος 148 μέτρα, άνοιγμα 124,8 μέτρα και ύψος ανύψωσης 71,38 μέτρα. Αποτελείται από δύο συνδυασμένους γερανούς 11.000 τόνων, δίνοντάς του ανυψωτική ικανότητα 11 φορές μεγαλύτερη από την προηγούμενη μεγαλύτερη γερανογέφυρα στον κόσμο.

Ολόκληρη η κατασκευή υιοθετεί σχεδιασμό δικτυωτού σκελετού με τοξωτό εξωτερικό, με 48 σημεία ανύψωσης ανά κύρια δοκό, συνολικά 96 σημεία ανύψωσης, το καθένα με ονομαστική ικανότητα 300 τόνων. Στη βάση του, ο γερανός είναι εξοπλισμένος με 128 ζεύγη κυλιόμενων τροχών, που τροφοδοτούνται από σύστημα κίνησης 1.800 kW. Ο μεγαλύτερος γερανός-πυλώνας ζυγίζει 14.800 τόνους και χρησιμοποιεί 11.000 τόνους χάλυβα υψηλής αντοχής. Το συνολικό κόστος κατασκευής πλησίασε τα 800 εκατομμύρια RMB, με την κύρια σύμβαση του μεγαλύτερου γερανού-πυλώνα να εκτιμάται σε περίπου 370 εκατομμύρια RMB. Οι τσιμεντένιοι πάσσαλοι θεμελίωσης οδηγήθηκαν σε βάθος 46 μέτρων, με κόστος μόνο 300 εκατομμύρια RMB.

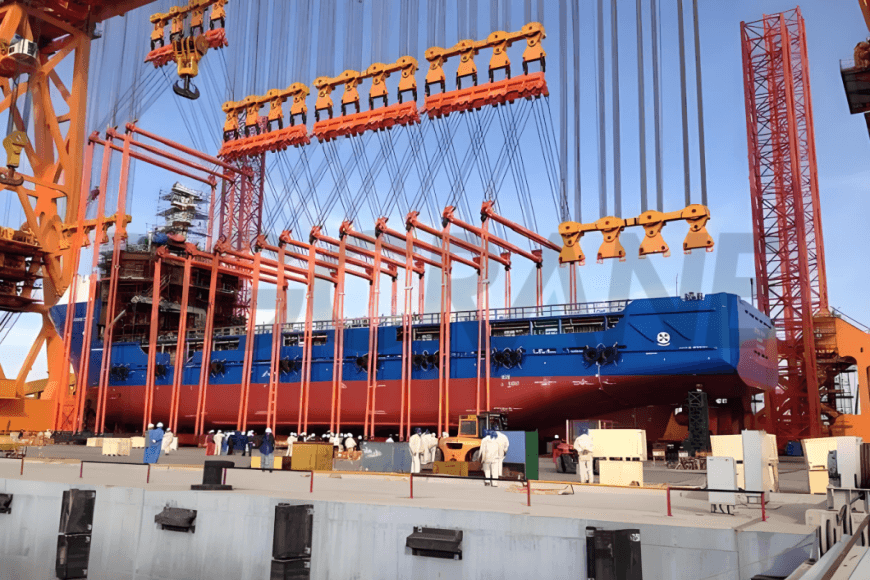

Η μεγαλύτερη γερανογέφυρα – Honghai αναπτύσσεται κυρίως στη βάση εξοπλισμού ανοικτής θάλασσας Honghua Qidong, υποστηρίζοντας την ολοκληρωμένη ανύψωση και καθέλκυση πλατφορμών πετρελαίου ανοικτής θάλασσας. Ήταν πρωτοπόρος σε ένα νέο μοντέλο αρθρωτής χερσαίας κατασκευής για πλατφόρμες ανοικτής θάλασσας.

Η μεγαλύτερη τεχνολογική καινοτομία γερανού Goliath

Καινοτόμος δομή με άκαμπτα και εύκαμπτα πόδια

Η μεγαλύτερη γερανογέφυρα Goliath – Honghai αποτελείται από ένα τοξωτό πλαίσιο γερανού τύπου δικτυώματος, μηχανισμό κίνησης γερανού, ηλεκτρικά συστήματα και ανυψωτικό συντήρησης. Το πλαίσιο γερανού διαθέτει μια τοξωτή κύρια δοκό που στηρίζεται σε δύο πόδια: ένα άκαμπτο πόδι, συγκολλημένο απευθείας στην κύρια δοκό, και ένα εύκαμπτο πόδι, συνδεδεμένο μέσω αρθρωτής σύνδεσης. Αυτό το ασύμμετρο σύστημα στήριξης αντισταθμίζει αποτελεσματικά την παραμόρφωση στην κύρια δοκό, ενισχύοντας τη συνολική δομική σταθερότητα της γερανογέφυρας.

Και τα δύο πόδια υιοθετούν δικτυωτές τραπεζοειδείς δομές δικτυωτού πλέγματος και συνδέονται στη βάση με το σύστημα στήριξης και τον μηχανισμό κίνησης, επιτρέποντας την κίνηση σε αποστάσεις έως και 300 μέτρα. Ένας ανυψωτήρας συντήρησης αναρτάται από την άνω χορδή της τοξωτής δοκού δικτυωτού πλέγματος για τακτική συντήρηση.

Σύστημα ανύψωσης υψηλής αντοχής από χάλυβα και σύστημα ανύψωσης με εξισορρόπηση φορτίου

Ένα δικτύωμα είναι μια κατασκευή που αποτελείται από μέλη συνδεδεμένα σε αρμούς, συνήθως σχηματίζοντας τριγωνικές μονάδες. Αυτή η διαμόρφωση ενισχύει τη φέρουσα ικανότητα χωρίς να αυξάνει την εγκάρσια διατομή, μειώνοντας έτσι το συνολικό βάρος της χαλύβδινης κατασκευής. Αυτό όχι μόνο μειώνει το κόστος κατασκευής αλλά και ελαχιστοποιεί την αντίσταση στον άνεμο, εξασφαλίζοντας εξαιρετική απόδοση στον άνεμο για τον γερανό Honghai.

Η κατασκευή της δοκού είναι συγκολλημένη από χάλυβα υψηλής αντοχής, παρέχοντας στιβαρή στήριξη για ανύψωση μεγάλης κλίμακας. Σε αντίθεση με τις παραδοσιακές αρθρωτές γερανογέφυρες, η Honghai έχει σχεδιαστεί για ολοκληρωμένη ανύψωση μεγάλων πλοίων ή δομικών στοιχείων, απαιτώντας όχι μόνο ανυψωτική ικανότητα αλλά και ομοιόμορφη κατανομή φορτίου.

Το σύστημα ανύψωσης, που βασίζεται στη μηχανική τροχαλίας-μοχλού, χρησιμοποιεί πολλαπλά σημεία και συσκευές ανύψωσης για την ομοιόμορφη ανύψωση μεγάλων κατασκευών. Για τη μείωση του κέντρου βάρους του γερανού, όλα τα βαρούλκα είναι ενσωματωμένα στα πόδια του δικτυώματος, βελτιστοποιώντας την ισορροπία και τη σταθερότητα.

Σύστημα στήριξης με ρολό

Δεδομένου του τεράστιου ιδίου βάρους και των απαιτήσεων ανύψωσης του γερανού Honghai, δεν μπορούσε να βασιστεί σε παραδοσιακούς μηχανισμούς ολίσθησης ή κύλισης με τροχούς. Αντίθετα, υιοθετεί ένα σύστημα στήριξης με κυλίνδρους που παρέχει υψηλή ικανότητα φορτίου με ελάχιστη αντίσταση τριβής.

Κάθε βάση ποδιού είναι τοποθετημένη με 32 κυλινδρικά φορεία, τα οποία στηρίζονται σε μια δομή βάσης που αποτελείται από υδραυλικούς κυλίνδρους και δισκοειδείς συνδέσμους, οι οποίοι μεταδίδουν ομοιόμορφα το φορτίο στα φορεία και στη θεμελίωση από οπλισμένο σκυρόδεμα.

Για να διασφαλιστεί ότι τα φορεία ακολουθούν την καθορισμένη τροχιά, στις εξωτερικές τους πλευρές τοποθετούνται οδηγοί τροχοί. Η μετάδοση ισχύος επιτυγχάνεται μέσω κινητήρων ελεγχόμενης συχνότητας σε συνδυασμό με μειωτήρες, οι οποίοι κινούν γρανάζια που εμπλέκονται με τις οδοντωτές τροχιές, επιτρέποντας τη συγχρονισμένη κίνηση του γερανού.

Το σύστημα κίνησης ενσωματώνει αισθητήρες, αυτοματοποιημένα προγράμματα ελέγχου και ρύθμιση ταχύτητας μεταβλητής συχνότητας για να εγγυηθεί την ακριβή και συγχρονισμένη κίνηση και των δύο ποδιών και της κύριας δοκού.

Προγραμματιζόμενη τεχνολογία ελέγχου για βελτιωμένη ακρίβεια και ασφάλεια

Επιπλέον, το Honghai είναι εξοπλισμένο με έλεγχο κινητήρα βασισμένο σε PLC και σύστημα μεταβλητής συχνότητας, βελτιώνοντας σημαντικά την ακρίβεια λειτουργίας και την ασφάλεια κατά τις εργασίες ανύψωσης.

Ο Προγραμματιζόμενος Λογικός Ελεγκτής (PLC) παρακολουθεί συνεχώς την κατάσταση του γερανού και τα σήματα συναγερμού, επιτρέποντας την εποπτεία της λειτουργίας του γερανού από υπολογιστή σε πραγματικό χρόνο. Σε περίπτωση μηχανικών βλαβών, το σύστημα επιτρέπει την ταχεία διάγνωση και την επείγουσα επισκευή, μεγιστοποιώντας τον χρόνο λειτουργίας και τη διάρκεια ζωής του εξοπλισμού.

Η μεγαλύτερη γερανογέφυρα Goliath στην πρακτική εφαρμογή της

Βασική λειτουργίαΗ μεγαλύτερη γερανογέφυρα – Honghai χρησιμοποιείται κυρίως για την ολοκληρωμένη ανύψωση και καθέλκυση υπεράκτιων πλατφορμών πετρελαίου, επιτρέποντας το καινοτόμο μοντέλο κατασκευής «κατασκευής στην ξηρά με αρθρωτή δομή + συναρμολόγηση στην αποβάθρα».

Τεχνολογική Καινοτομία στην Εφαρμογή: Κατασκευή στην ξηρά + Ενσωμάτωση στην αποβάθρα, το σύστημα επιτρέπει την ταυτόχρονη κατασκευή στην ξηρά μονάδων πλατφόρμας μεγάλης κλίμακας, συμπεριλαμβανομένων των υποκατασκευών και των επιφανειακών καταστρωμάτων, τα οποία στη συνέχεια ανυψώνονται ως σύνολο και συναρμολογούνται σε μια λεκάνη αποβάθρας. Αυτή η ολοκληρωμένη προσέγγιση ενισχύει σημαντικά την αποτελεσματικότητα και την επεκτασιμότητα στην κατασκευή πλατφορμών στην ανοιχτή θάλασσα.

Βελτιώσεις στην Απόδοση των Κατασκευών

• Μία λεκάνη μίας αποβάθρας μπορεί να υποστηρίξει την ταυτόχρονη κατασκευή έως και 10 υπεράκτιων πλατφορμών, ξεπερνώντας τους περιορισμούς χωρητικότητας των παραδοσιακών μοντέλων μίας ξηράς αποβάθρας.
• Σημαντικά μειωμένοι κύκλοι κατασκευής, μειώνοντας το συνολικό χρονοδιάγραμμα του έργου.
• Μαζική εξοικονόμηση πόρων σε εργασία και εξοπλισμό ελαχιστοποιώντας τις κατακερματισμένες εργασίες ανύψωσης.

Βελτιστοποίηση Κόστους και Πόρων

• Μειωμένη εξάρτηση από δαπανηρές υποδομές, όπως ξηρές αποβάθρες, ημι-βυθιζόμενες φορτηγίδες και βοηθητικό εξοπλισμό ανύψωσης.
• Λιγότερη εξάρτηση από περιβαλλοντικές συνθήκες όπως ο καιρός και οι παλίρροιες, επιτρέποντας πιο συνεπείς λειτουργίες.
• Ελαχιστοποιημένα σφάλματα ευθυγράμμισης πολλαπλών σημείων, βελτιώνοντας την ακρίβεια, την ασφάλεια και τη δομική ακεραιότητα κατά τη συναρμολόγηση.

Αξία για την αγορά και τους πελάτες

• Παρέχει συντομότερα χρονοδιαγράμματα παράδοσης και υψηλότερη απόδοση επένδυσης για τους ιδιοκτήτες, ενισχύοντας σημαντικά την ανταγωνιστικότητα των υπεράκτιων προϊόντων στην παγκόσμια αγορά.
• Δημιουργεί ένα συντριπτικό πλεονέκτημα παράδοσης, διευκολύνοντας την εξασφάλιση μεγάλης κλίμακας υπεράκτιων συμβάσεων μηχανικής.

Κοινωνικοοικονομικός αντίκτυπος

• Δημιουργεί 4.000 έως 6.000 θέσεις εργασίας, ενισχύοντας την τοπική ανάπτυξη στους τομείς της μεταποίησης, της εφοδιαστικής, της συντήρησης, των λιμενικών υπηρεσιών και άλλων συναφών βιομηχανιών.
• Ενισχύει τις δυνατότητες της Κίνας στην κατασκευή υπεράκτιου εξοπλισμού υψηλής τεχνολογίας και ενισχύει την παγκόσμια επιρροή της στον τομέα της ναυπηγικής.

Βασικοί κατασκευαστές γερανογεφυρών Goliath στην Κίνα

Βαριά Βιομηχανία Ταϊγιουάν (TYHI)

Η Taiyuan Heavy Industry αποτελεί σημαντική δύναμη στον τομέα κατασκευής βαρέος εξοπλισμού της Κίνας, με ολοκληρωμένες δυνατότητες επεξεργασίας που καλύπτουν τον σχεδιασμό, τη χύτευση, την κατεργασία και την τελική συναρμολόγηση. Η TYHI εξυπηρετεί βιομηχανίες υψηλής τεχνολογίας όπως η μεταλλουργία, η ενέργεια, οι μεταφορές και η αεροδιαστημική.

Η εταιρεία κάποτε ανέπτυξε με επιτυχία τον μεγαλύτερο γερανό μονού σημείου στον κόσμο, επιδεικνύοντας την βαθιά τεχνική της εμπειρία σε υπερβαρύ ανυψωτικό εξοπλισμό. Υποστηριζόμενη από ένα κέντρο τεχνολογίας σε εθνικό επίπεδο και προηγμένες δυνατότητες σφυρηλάτησης και χύτευσης μεγάλης κλίμακας, η TYHI συνεχίζει να προωθεί την εφαρμογή εγχώριας κατασκευής βαρέος εξοπλισμού σε κρίσιμα μηχανικά έργα. Είναι ένας από τους λίγους κατασκευαστές στην Κίνα που είναι ικανοί να αναλάβουν την κατασκευή υπερμεγέθους, μη τυποποιημένου ανυψωτικού εξοπλισμού κατά παραγγελία.

Dalian Huarui Heavy Industry (DHHI)

Η Dalian Heavy Industry ειδικεύεται στο σχεδιασμό και την κατασκευή λιμενικών μηχανημάτων, εξοπλισμού ανύψωσης ναυπηγείων και μεταλλουργικών γερανών, χρησιμεύοντας ως σημαντική βάση για την παραγωγή γερανών μεγάλης κλίμακας στην Κίνα. Η γκάμα των προϊόντων της περιλαμβάνει γερανογέφυρες, γερανούς εμπορευματοκιβωτίων αποβάθρας, εκφορτωτές πλοίων και εξοπλισμό εγκατάστασης ανεμογεννητριών, με ισχυρές δυνατότητες στον προσαρμοσμένο μη τυποποιημένο σχεδιασμό και την ενσωμάτωση μηχανικής.

Η DHHI διαδραματίζει βασικό ρόλο σε εθνικά έργα υποδομών, ναυπηγική βιομηχανία και κατασκευές καθαρής ενέργειας και είναι γνωστή για την εκτεταμένη εμπειρία της στην παράδοση και συντήρηση εξοπλισμού μεγάλης κλίμακας για μεγάλους εγχώριους και διεθνείς πελάτες και λιμάνια.

ZPMC (Εταιρεία Βαρέων Βιομηχανιών Zhenhua της Σαγκάης)

Η ZPMC είναι παγκόσμιος ηγέτης στα λιμενικά μηχανήματα, γνωστή για την εξειδίκευσή της στην κατασκευή γερανών εμπορευματοκιβωτίων υπερμεγέθων διαστάσεων. Πέρα από τον λιμενικό εξοπλισμό, η ZPMC κατασκευάζει επίσης ειδικούς γερανούς, μεγάλους γερανούς ναυπηγείου και υπεράκτιες αρθρωτές πλατφόρμες ανύψωσης, επιδεικνύοντας ισχυρές δυνατότητες στις προμήθειες και κατασκευές μηχανικών έργων (EPC) και στην παγκόσμια παράδοση έργων.

Με την ισχυρή αρθρωτή κατασκευή της, τις θαλάσσιες μεταφορές και το παγκόσμιο δίκτυο υπηρεσιών της, η ZPMC έχει γίνει ένας αξιόπιστος συνεργάτης σε παγκόσμια λιμενικά και υπεράκτια μηχανολογικά έργα. Η εταιρεία ηγείται του κλάδου όσον αφορά την κλίμακα εξοπλισμού, το επίπεδο αυτοματισμού και τις ολοκληρωμένες λύσεις συστημάτων.

DGCRANE: Συνδέοντας κορυφαίους κατασκευαστές για την παροχή πλεονεκτήματος υπηρεσιών

Έχουμε δημιουργήσει μακροχρόνιες σχέσεις συνεργασίας με αρκετές μεγάλες επιχειρήσεις κατασκευής γερανών, συμπεριλαμβανομένων των Taiyuan Heavy Industry, Dalian Heavy Industry και ZPMC. Αξιοποιώντας τις ισχυρές παραγωγικές τους δυνατότητες σε συνδυασμό με την εμπειρία μας στην ολοκλήρωση έργων και την παροχή υπηρεσιών, η DGCRANE, ως επαγγελματίας διαμεσολαβητής γερανών, είναι σε θέση να παρέχει στους πελάτες υψηλής ποιότητας λύσεις γερανών σε πιο ανταγωνιστικές τιμές.

Είμαστε εξοικειωμένοι με τα συστήματα προϊόντων όλων των μεγάλων κατασκευαστών και διακρινόμαστε στο να προτείνουμε τις πιο κατάλληλες και οικονομικά αποδοτικές διαμορφώσεις με βάση τις συγκεκριμένες ανάγκες του έργου. Αυτό βοηθά τους πελάτες να μειώσουν το κόστος προμηθειών και να βελτιώσουν τη συνολική αποδοτικότητα του έργου. Έχουμε επίσης παράσχει προσαρμοσμένα συστήματα γερανογεφυρών για μεγάλα έργα υποδομής παγκοσμίως.

Γερανογέφυρα διπλής δοκού 100 τόνων παραδόθηκε στην Αλγερία

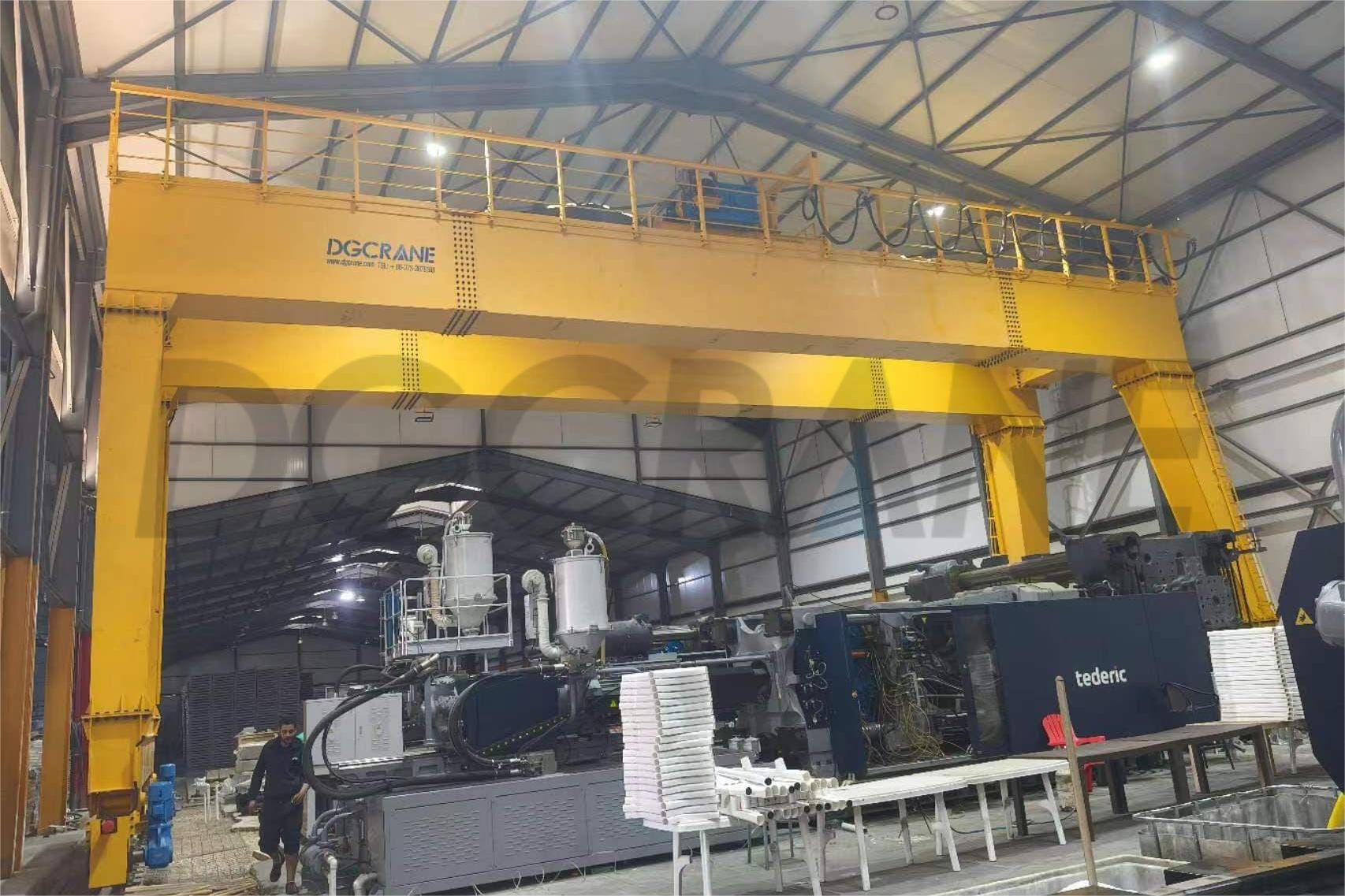

Αυτό γερανός γερανού χρησιμοποιείται εντός του εργαστηρίου, κυρίως για την ανύψωση καλουπιών. Επειδή υπάρχουν ορισμένοι χωρικοί περιορισμοί στο χώρο, έχει εγκατασταθεί πολύς μεγάλος εξοπλισμός μέσα στο εργαστήριο, επομένως υπάρχει πολύ λίγος χώρος για εγκατάσταση, γεγονός που έχει ως αποτέλεσμα ο χρόνος εγκατάστασης να είναι λίγο μεγαλύτερος. Αλλά οι εργαζόμενοι στο χώρο και ο πελάτης μας είναι πολύ συνεργάσιμοι, επομένως όλα πάνε καλά.

Προσδιορισμός：

• Ικανότητα ανύψωσης: 100 τόνοι
• Έκταση: 21 μέτρα
• Ύψος ανύψωσης: 7μ
• Μοντέλο ελέγχου: Ασύρματο τηλεχειριστήριο
• Τροφοδοσία: 380v/50hz/3ph
• Ομάδα καθηκόντων: Α3

Παράδοση δύο σετ γερανογεφυρών διπλής δοκού 30+30 τόνων στο Κατάρ

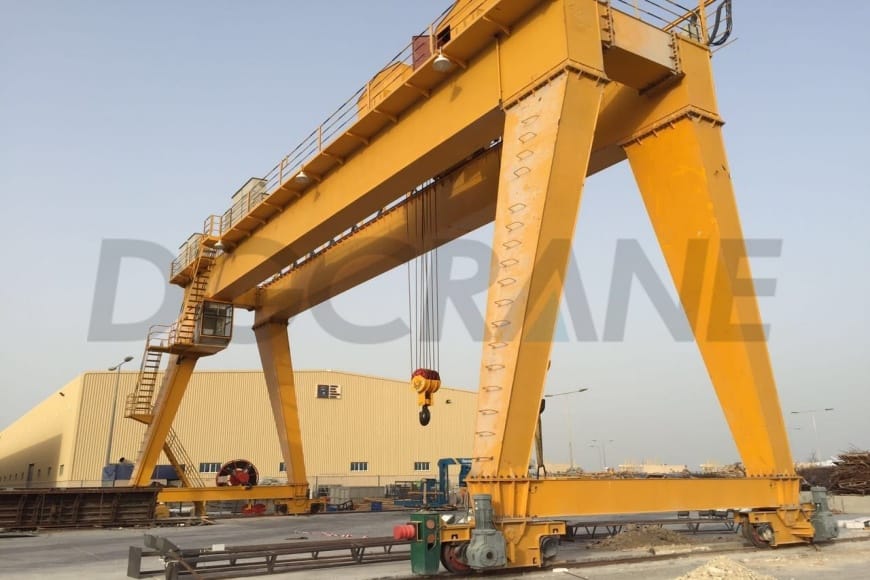

Η συνεργασία μας με αυτόν τον πελάτη ξεκίνησε το 2013. Κατά τη διάρκεια των αρχικών συζητήσεων, μάθαμε ότι οι γερανοί θα χρησιμοποιούνταν για τη διαχείριση δοκών από σκυρόδεμα. Με την ταχεία ανάπτυξη γεφυρών στην Κίνα, ήμασταν ήδη καλά εξοικειωμένοι με τέτοιες ανάγκες.

Το έργο απαιτούσε την ανύψωση δοκών από σκυρόδεμα μήκους 24 μέτρων, βάρους έως και 80 τόνων. Συνιστούσαμε δύο δοκούς των 30+30 τόνων. γερανογέφυρες διπλής δοκού μοιράζονταν την ίδια τροχιά. Το ηλεκτρικό τους σύστημα είχε σχεδιαστεί τόσο για ανεξάρτητη όσο και για συγχρονισμένη λειτουργία, διαχειριζόμενο μικρότερα τμήματα 2 τόνων ή ανυψώνοντας δοκούς 80 τόνων μαζί χρησιμοποιώντας 40 καρότσια.

Δεδομένου του μήκους διαδρομής των 280 μέτρων και του κοινόχρηστου διαδρόμου προσγείωσης-απογείωσης, εφαρμόσαμε μια οικονομικά αποδοτική λύση ισχύος: ένα κεντρικά τοποθετημένο καρούλι καλωδίου τροφοδοτεί και τους δύο γερανούς, μειώνοντας στο μισό το μήκος του καλωδίου, εξασφαλίζοντας παράλληλα ευέλικτη και ανεξάρτητη λειτουργία.

συμπέρασμα

Η μεγαλύτερη γερανογέφυρα στον κόσμο αντιπροσωπεύει την κορύφωση της βιομηχανικής ανυψωτικής ικανότητας — έναν συνδυασμό μηχανικής φιλοδοξίας, δομικής ακρίβειας και τεχνολογικής καινοτομίας. Αυτά τα μηχανήματα είναι κάτι περισσότερο από εντυπωσιακά σε κλίμακα. Είναι απαραίτητα εργαλεία για την αντιμετώπιση των πιο απαιτητικών εργασιών στη ναυπηγική βιομηχανία, στις υπεράκτιες πλατφόρμες και στα μεγάλα έργα υποδομής. Καθώς οι βιομηχανίες συνεχίζουν να διευρύνουν τα όρια, η ανάγκη για αξιόπιστες γερανογέφυρες υψηλής χωρητικότητας θα αυξάνεται μόνο. Στην DGCRANE, παρακολουθούμε στενά αυτές τις εξελίξεις — όχι μόνο για να θαυμάσουμε την κλίμακα, αλλά και για να συνεχίσουμε να παρέχουμε αποτελεσματικές, εξατομικευμένες λύσεις ανύψωσης εμπνευσμένες από το ίδιο πνεύμα καινοτομίας.
