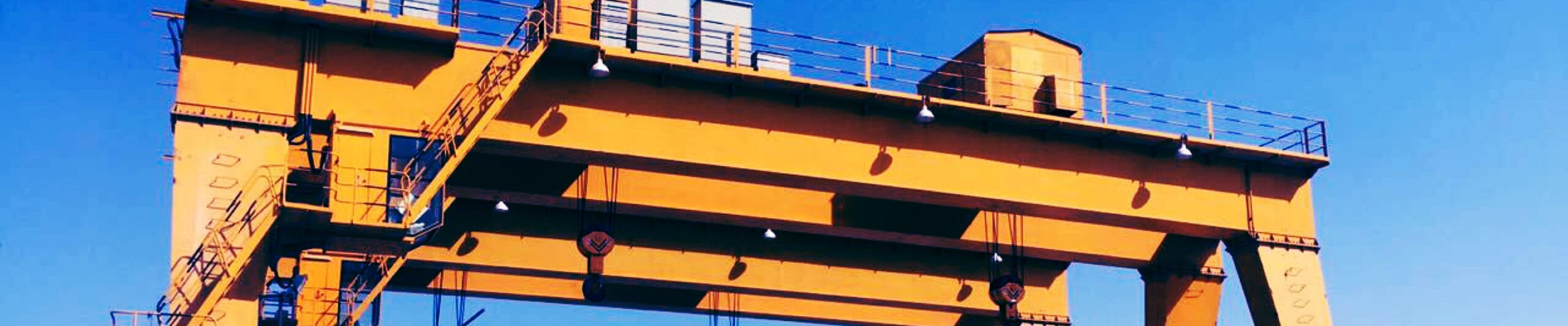

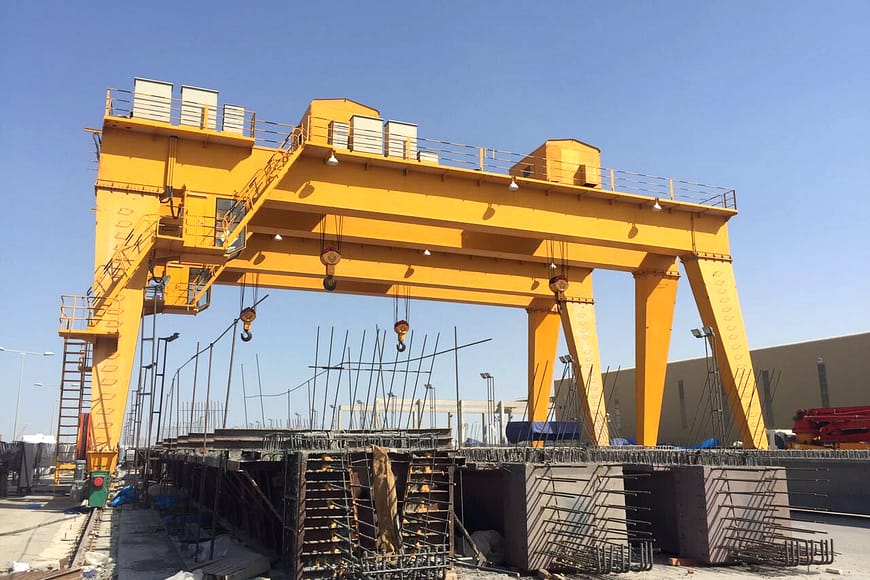

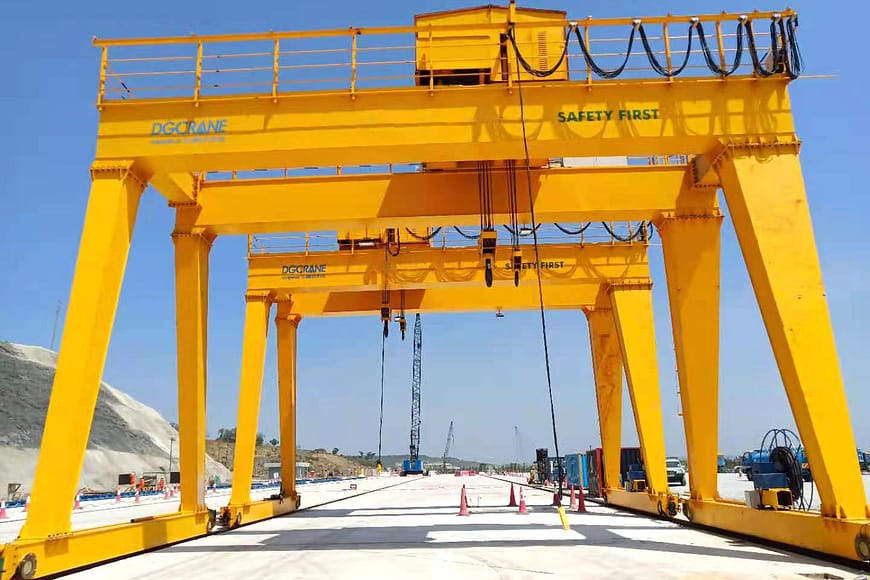

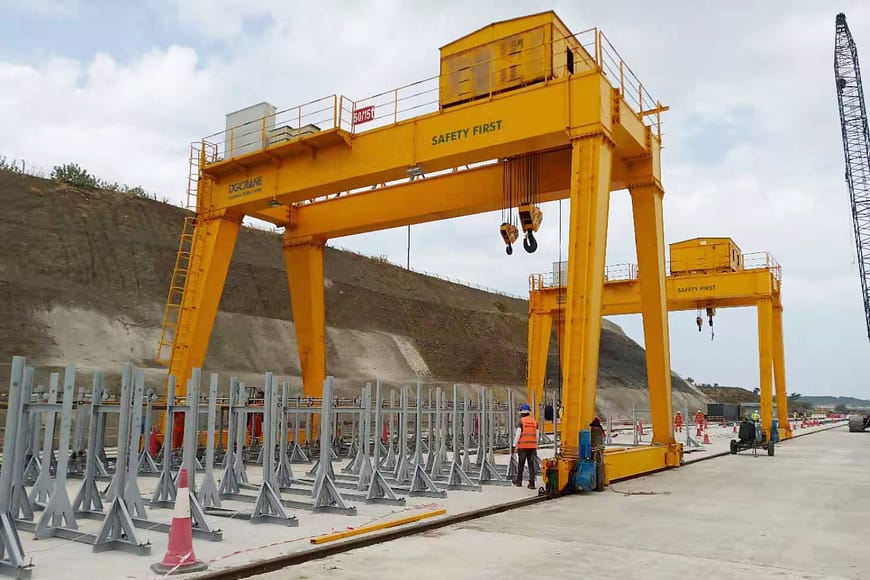

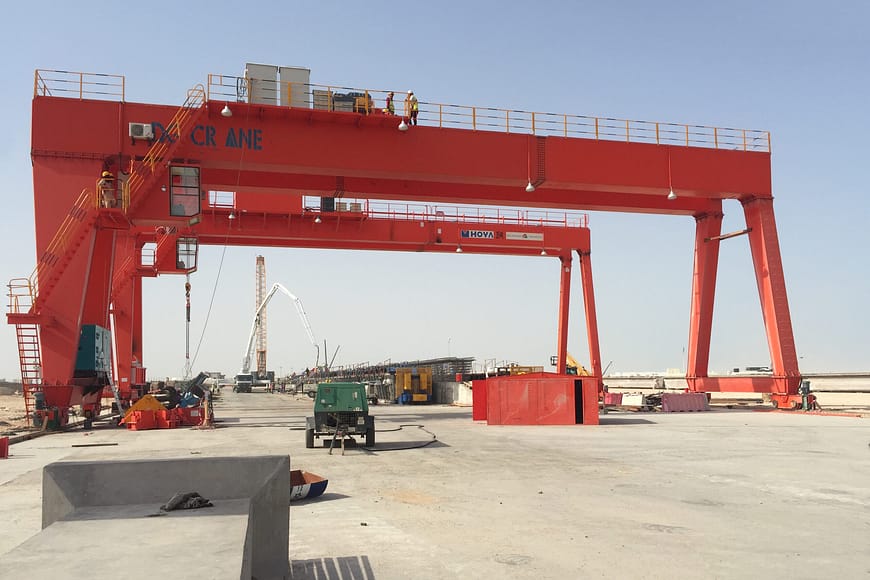

FEM标准门式起重机

欧式龙门吊采用欧洲设计标准和制造技术,达到了国际同类产品的先进水平,如高度低、重量轻、轮压小、直接驱动灵活、无级变速、免维护等。

  • 容量:1-320吨
  • 跨度:4-35米
  • 提升高度:根据现场情况定制
  • 值班组。A5 A6
  • 工作电压:220V~690V,50-60Hz,3ph AC
  • 工作环境温度:-25℃~+40℃,相对湿度≤85%
  • 起重机控制模式。地面控制/远程控制/机舱室

概述

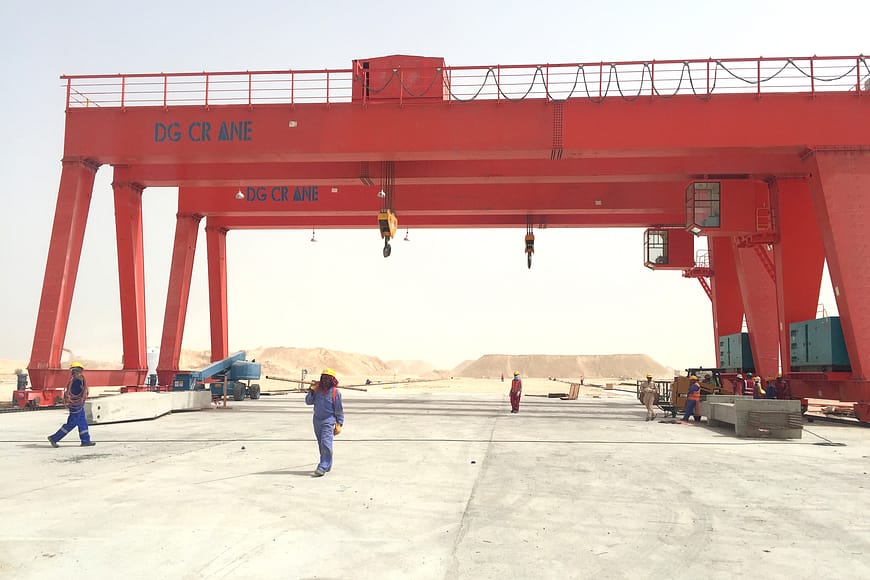

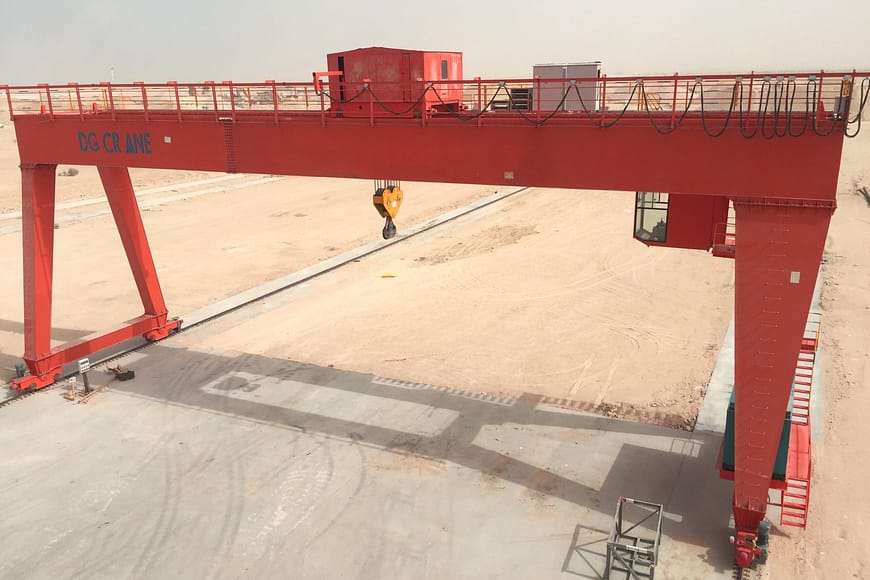

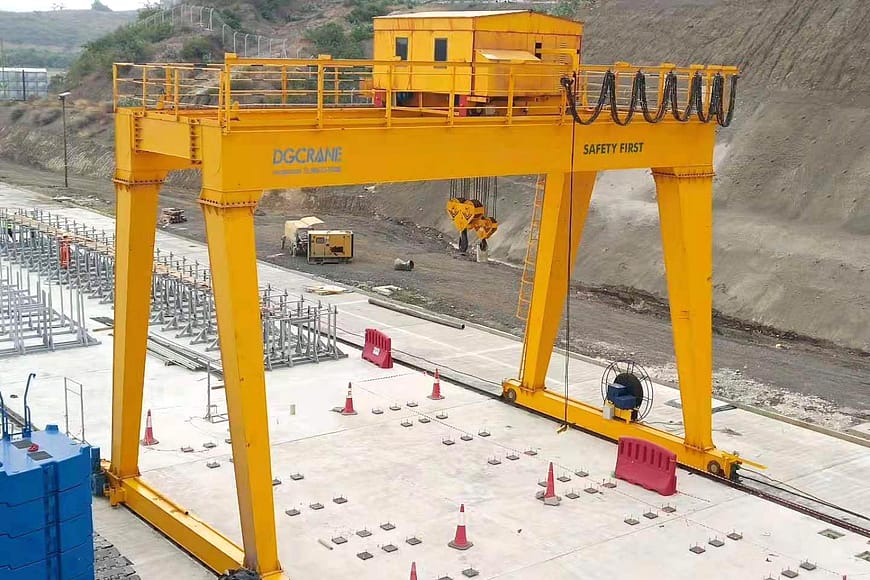

欧式门式起重机采用欧洲设计标准和制造技术,具有高度低、重量轻、轮压小、直驱灵活、无级变速、免维护等特点,达到了国际同类产品的先进水平。起重机通过地面车厢在轨道上纵向移动,小车在起重机门架结构上横向移动,吊钩升降,实现物料的移动、装卸和堆垛。小车上有一套独立的起升机构。小车总成上设有防雨罩。欧式门式起重机由钢结构、小车、起重机长运行机构、电动机构等主要部分组成。起重机除配轨道夹钳外,还可配锚固装置、锚索装置、风速/风向仪等防风或制动装置。

优势

  • FEM/DIN标准
  • 轻量级设计
  • 模块化设计
  • 先进的制造技术
  • 高安全性和高可靠性
  • 低能耗和免维护

组成部分

主梁

龙门吊的主梁

Q235碳素结构钢采用无缝一次成型技术,更加坚固和优雅。

主梁采用焊接盒式或桁架式。

为了方便检查和维护,在主梁上设置了人行通道和栏杆。

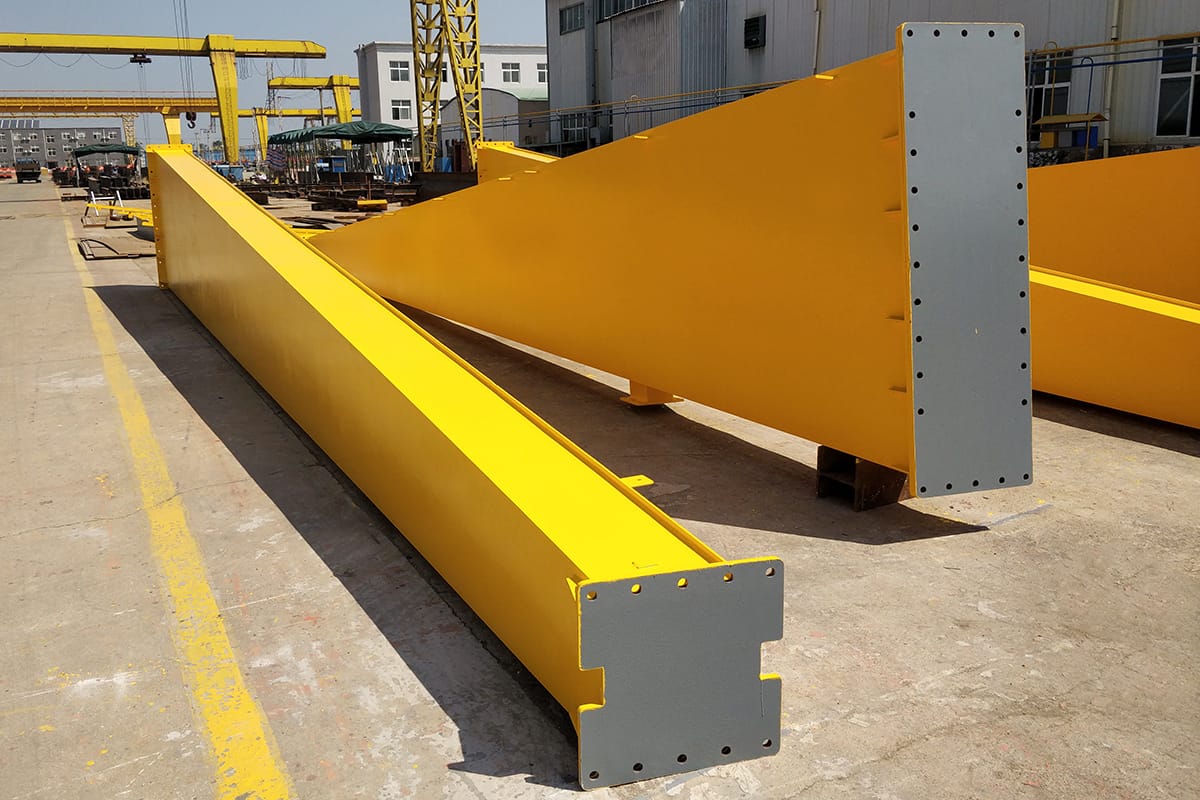

支持腿

龙门架腿

它采用焊接的箱形或桁架结构,支腿由钢板或型钢焊接的上翼缘、下翼缘和支撑组成。上翼缘大,下翼缘小,使支腿成为上翼缘大、下翼缘小的变截面结构,能有效承受垂直和水平荷载。

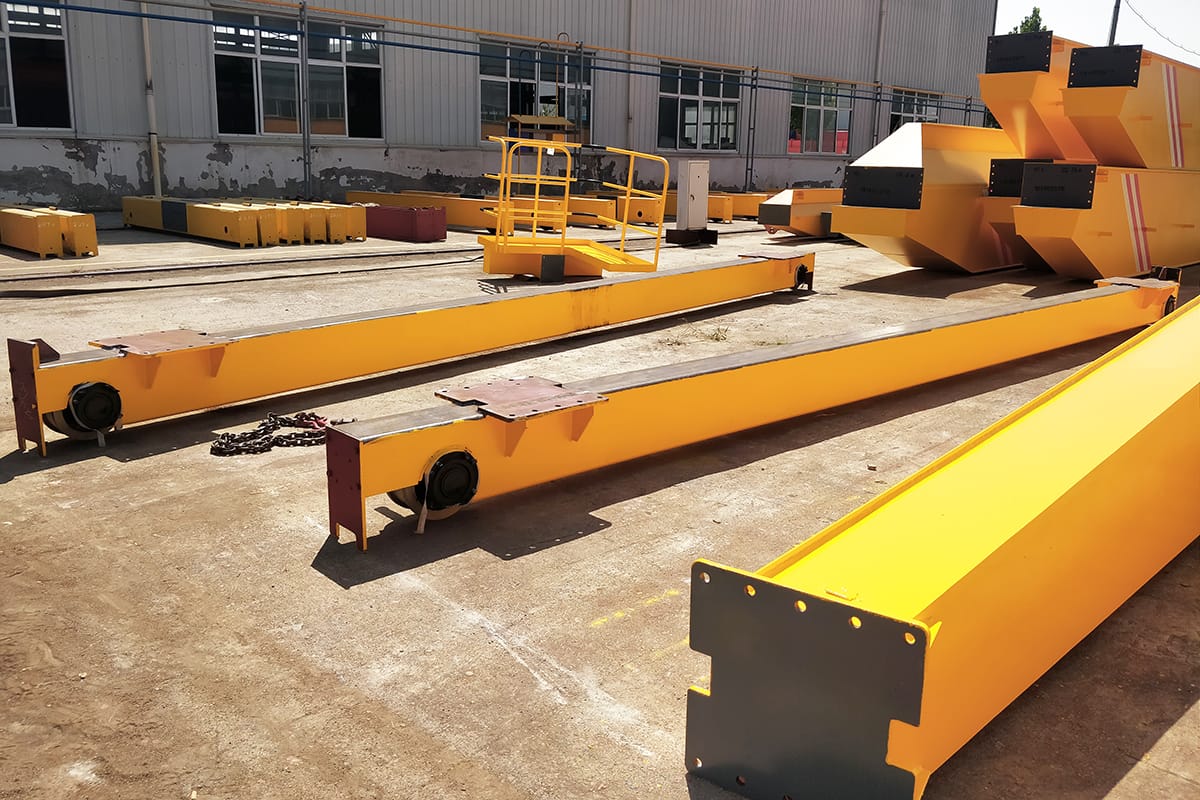

地面梁

龙门吊的地梁

强力箱型上安装有起重机长行程齿轮马达,缓冲器也安装在地梁上

升降机构

升降机构

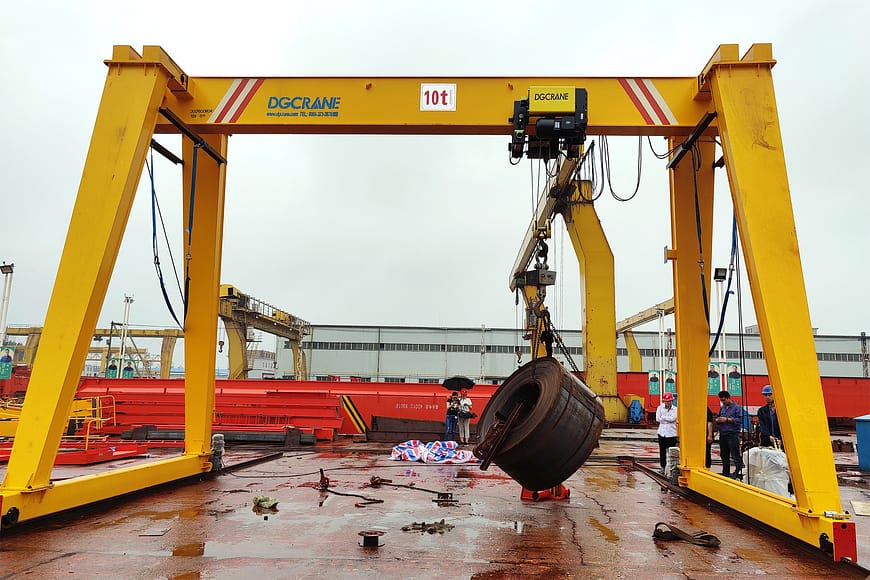

对于单梁龙门吊,起重机构为欧式钢丝绳葫芦;对于双梁龙门吊,起重机构为QD小车。

这两种类型都具有设计紧凑、防护等级高、自重轻、工作性能好等特点。

电源供应

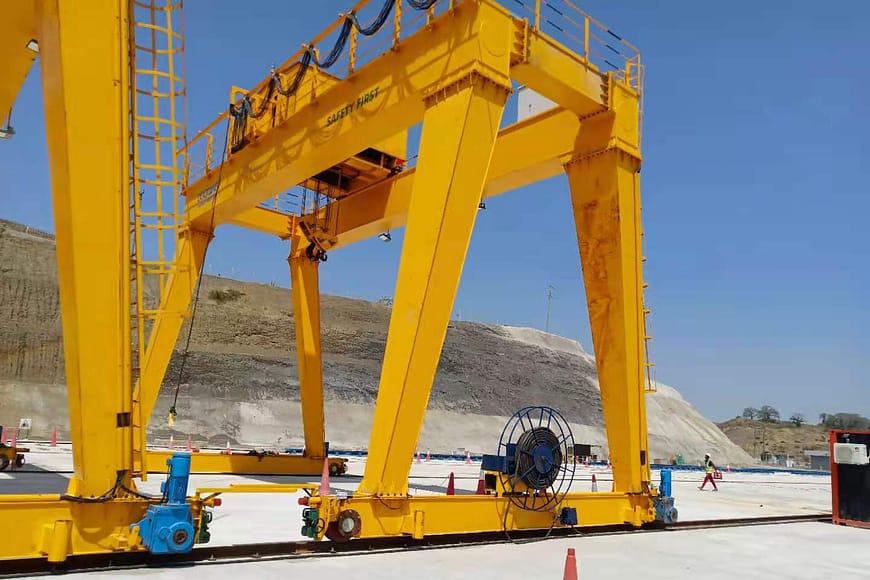

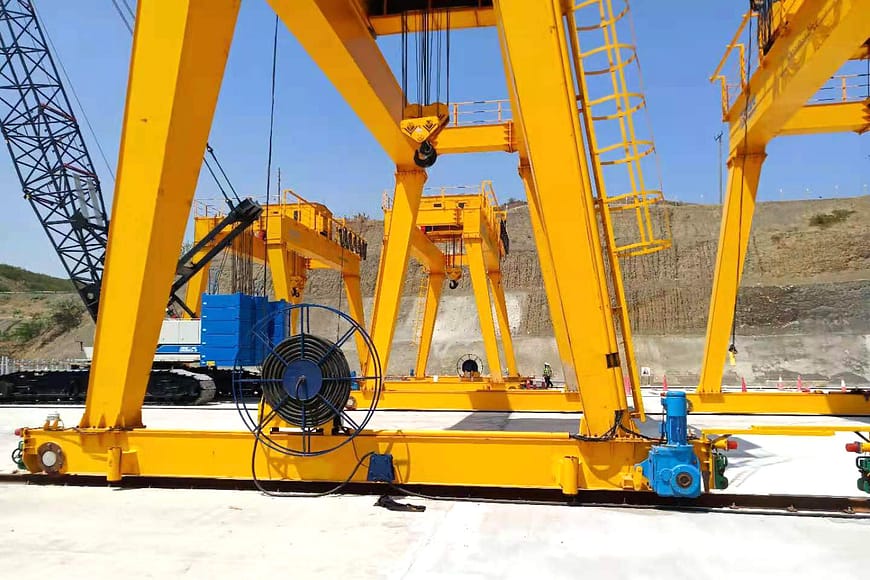

对于在车间外运行的龙门吊,通过电缆卷筒和电缆线供电,对于在车间内运行的龙门吊,我们将为客户选择最合理的方式。

电气元件

电控单元

主要电气元件采用施耐德、西门子、ABB等国际知名品牌,电柜防护等级不低于IP54

平台和梯子

在需要操作、检查和维护的地方,提供安全可靠的梯子、平台和走道,并有足够的工作空间。平台走道上设置栏杆,其高度为1050mm。考虑对平台走道采取防滑安全措施,确保安全。

钩子装置

钩头由钩子专用钢锻造而成,通过钩梁与壳体连接,并配有推力轴承,确保钩子能在水平方向360°自由运行。钩子上有一个安全扣,可以防止滑落。

钢丝绳

起重机构钢丝绳从意大利进口,符合现行国际标准。钢丝绳的断裂力不低于2160N/mm2,安全系数不低于5。钢丝绳为镀锌钢丝绳,无需维护或防锈油。经久耐用,外部钢丝绳截面为异形截面,有利于减少钢丝磨损,延长钢丝绳的使用寿命,并有较好的弹性。
