Desvio do gancho do guindaste: causas e soluções práticas

Kiki
gancho do guindaste,inclinação do gancho do guindaste

Um gancho de guindaste de grande tonelagem e com múltiplas voltas apresentou desalinhamento do eixo da polia do gancho, que não estava mais no plano horizontal durante a operação. Ao levantar ou abaixar, o gancho inclinava-se para cima ou para baixo em um dos lados. Analisamos as causas e propusemos soluções para referência.

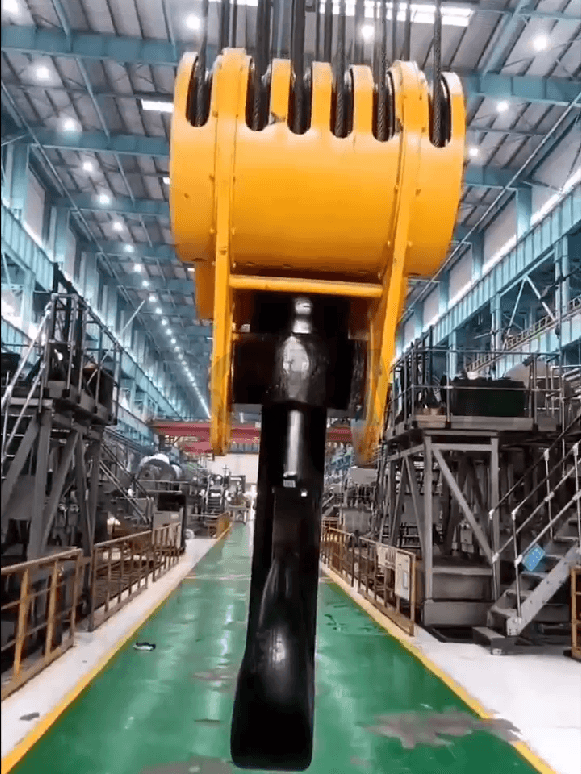

Enviesamento do gancho do guindaste

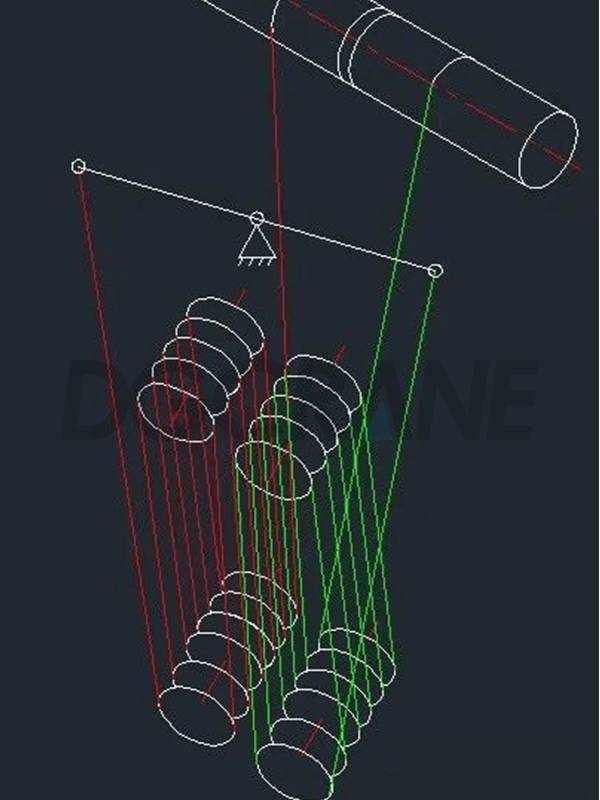

Com base no arranjo do gancho mostrado na imagem, o diagrama de enrolamento pode ser inferido da seguinte forma:

diagrama de enrolamento

Causas da distorção do gancho

Essencialmente, a inclinação do gancho ocorre devido à tensão irregular ou ao movimento assíncrono dos cabos de aço nas polias. Para ganchos com múltiplas voltas, o nível de inclinação mostrado na imagem é um fenômeno relativamente comum.

Quando o tambor enrola ou solta o cabo, há atrito entre o cabo de aço, as polias e os mancais das polias. Como resultado, o cabo de aço mais próximo do tambor se move primeiro, seguido pela segunda fileira de polias, a terceira fileira e assim por diante. O cabo do lado do ponto fixo é o último a mudar de posição.

À medida que a relação de enrolamento aumenta, o movimento do cabo no lado do tambor torna-se muito maior do que no lado do ponto fixo. Nesse estágio, o eixo da polia do gancho parece enviesado. À medida que o enrolamento ou desenrolamento continua e todas as polias giram, as tensões do cabo tendem a se equalizar. Devido ao peso próprio do gancho e à gravidade da carga, o eixo da polia tende a retornar à posição horizontal.

Soluções para Enviesamento de Gancho

Enrolamento de tambor duplo ou tambor simples de quatro linhas

Em um arranjo de enrolamento de linha dupla com tambor único, as polias próximas ao ponto fixo engatam posteriormente sob altas relações de enrolamento, criando diferenças de tensão no cabo. Ao cancelar o ponto fixo e garantir que ambas as linhas do cabo sejam enroladas ou liberadas simultaneamente, o eixo da polia se torna mais estável.

Substituir cordas e rolamentos

Utilize cabos de aço com melhor flexibilidade e rolamentos com menor resistência ao atrito, além de garantir a lubrificação adequada tanto dos cabos quanto dos rolamentos.

Aumentar o peso próprio do gancho

Um gancho mais pesado proporciona maior torque estabilizador, reduzindo a tendência de inclinação.

Cada método tem seus próprios efeitos e desvantagens, podendo envolver custos adicionais. Na prática, uma leve distorção é um fenômeno natural e aceitável, desde que a segurança não seja comprometida.

Observação: se o sistema de amarração não incluir uma viga de equilíbrio, conforme mostrado no esquema, os dois cabos de aço poderão suportar cargas desiguais.

Conclusão

A deformação do gancho do guindaste é causada principalmente pela tensão irregular do cabo e pelo movimento assíncrono. Aprimorando o sistema de amarração, otimizando a seleção de componentes e aumentando o peso do gancho, o fenômeno da deformação pode ser efetivamente mitigado. Em aplicações práticas, a solução mais adequada deve ser escolhida com base nas condições do equipamento, garantindo a segurança da operação.
