Kren gantri pintu limpahan: Pengangkatan atas empangan untuk Operasi & Penyelenggaraan Pintu

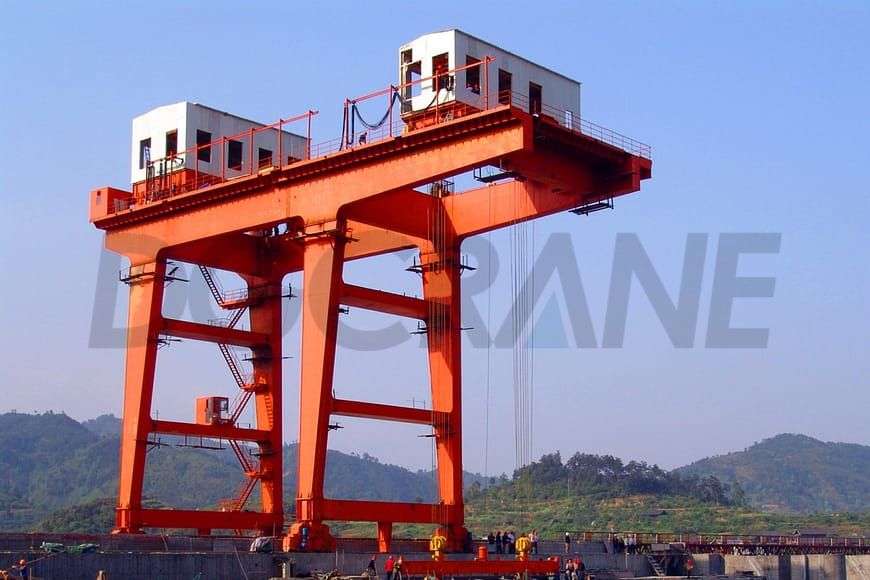

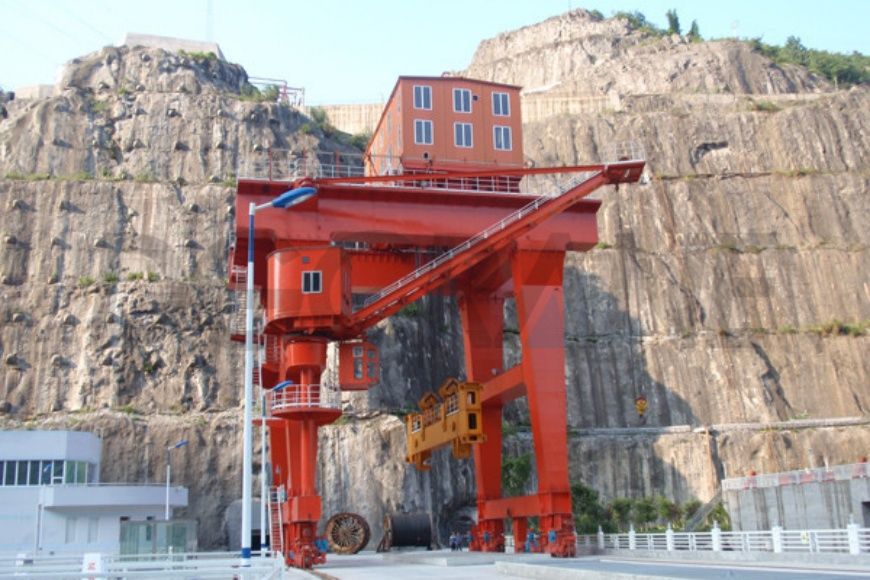

Kren Gantry Pintu Limpah ialah kren gaya gantry yang dipasang di puncak empangan hidroelektrik. Biasanya dikonfigurasikan sebagai unit mudah alih searah atau dwiarah, ia terdiri daripada troli pengangkat utama, mekanisme pengangkat slewing, mekanisme pergerakan jambatan, struktur gantry, kabin pengendali dan pelbagai peralatan elektrik dan peranti perlindungan keselamatan.
Fungsi Kren Gantry Pintu Limpah
Kren gantri pintu limpahan digunakan terutamanya untuk operasi (pembukaan dan penutupan) pintu penyelenggaraan pengambilan dan pintu banjir di bahagian atas kepala kunci kapal. Ia juga digunakan untuk mengangkat komponen turbin yang berat, serta pemasangan dan penyelenggaraan pintu pembilasan pasir dan sistem pengangkat tetapnya. Tambahan pula, ia mengangkut pintu yang berkaitan ke ruang penyelenggaraan untuk pembaikan atau penyimpanan, manakala kren slewing digunakan untuk mengangkat peralatan yang lebih kecil merentasi puncak empangan.
Ciri-ciri Utama Kren Gantry Pintu Spillway
- Kapasiti & Ketepatan TinggiDireka bentuk dengan kapasiti dan ketinggian angkat yang tinggi, kelajuan operasi yang rendah dan rentang yang padat—sesuai untuk operasi pintu pagar yang mencabar bagi stesen kuasa hidro berskala besar.
- Satu arahTroli itu tetap; hanya gantri yang bergerak di sepanjang empangan.
- DwiarahGantri bergerak di sepanjang paksi empangan (membujur) manakala troli bergerak ke arah aliran air (melintang).
- Jangkauan yang DiperluasDilengkapi dengan mekanisme dwi-slewing yang meningkatkan jejari dan liputan kerja keseluruhan kren dengan ketara.
- Kawalan RingkasDireka bentuk untuk operasi dan penyelenggaraan yang mudah, menyokong mod kawalan tempatan (di lokasi) dan jauh.
Spesifikasi Kren Gantry Pintu Limpah
Kes Projek Kren Gantry Pintu Limpah

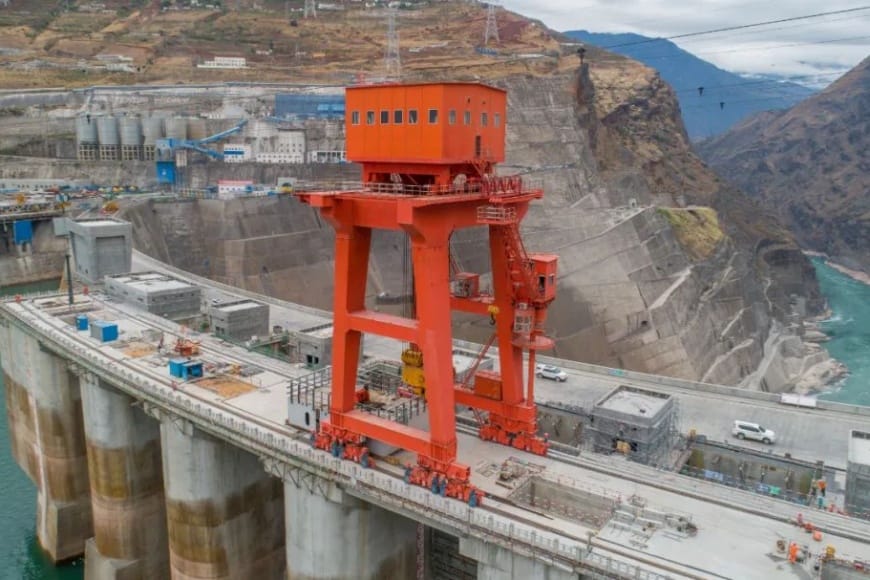

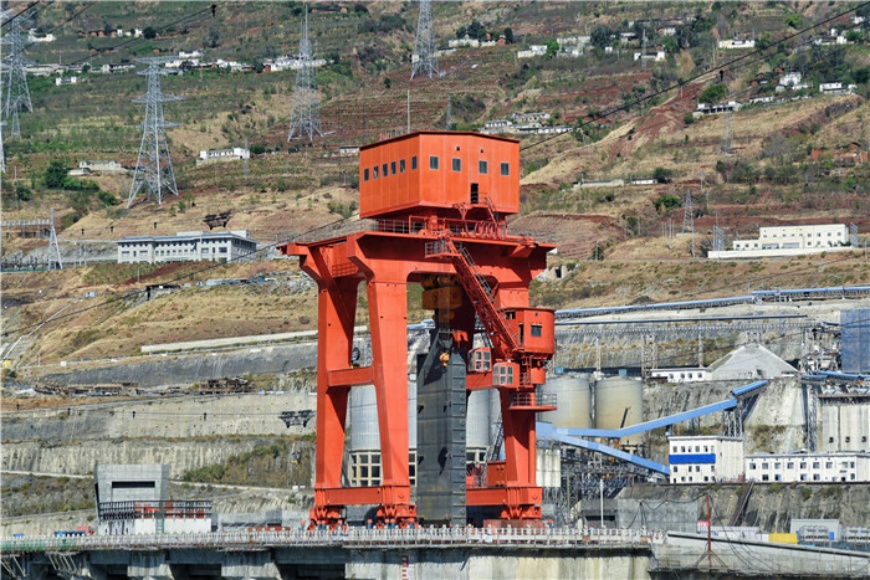

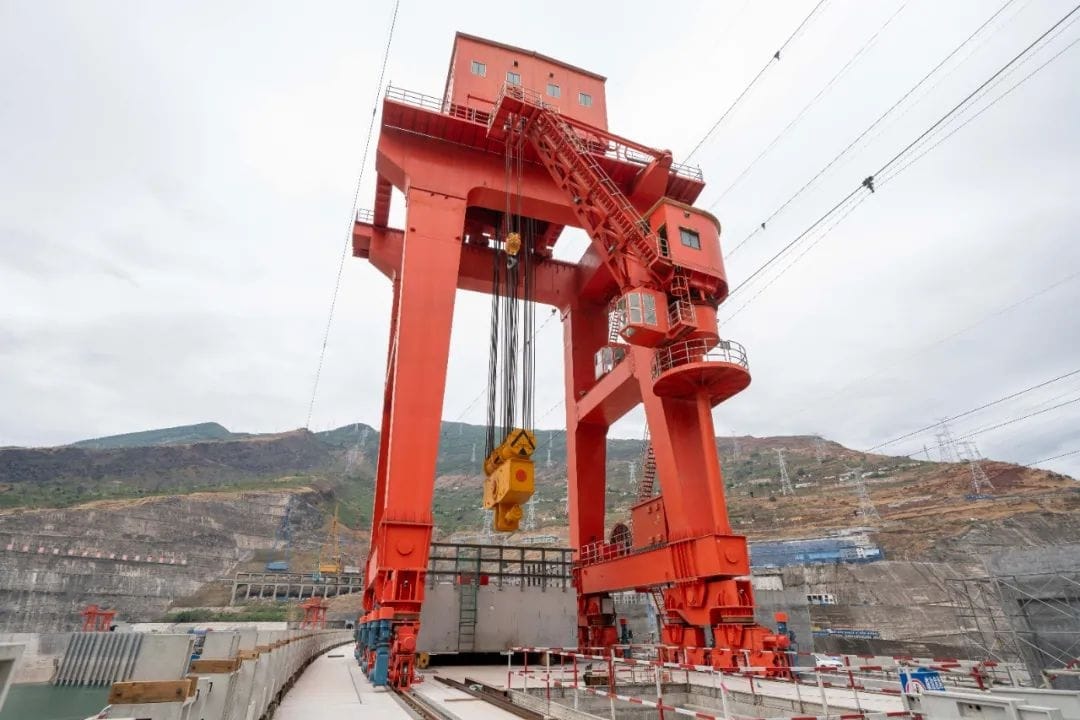

Kren Gantry Puncak Stesen Hidrojanakuasa Baihetan
Kren Gantry Pintu Limpah Stesen Hidrojanakuasa Baihetan ialah pengangkat gantry kabel dwiarah dengan kapasiti angkat 10,000 kN/500 kN.
Cangkuk utama mempunyai kapasiti angkat sebanyak 10,000 kN, kini merupakan kapasiti cangkuk tunggal tertinggi di dunia dalam industri kuasa hidro. Ia digunakan terutamanya untuk membuka, menutup dan mengangkut pintu pagar kemalangan lubang dalam.
Kren slewing tambahan mempunyai kapasiti angkat 500 kN, terutamanya digunakan untuk memasang dan menyelenggara pengangkat hidraulik pintu limpahan permukaan.

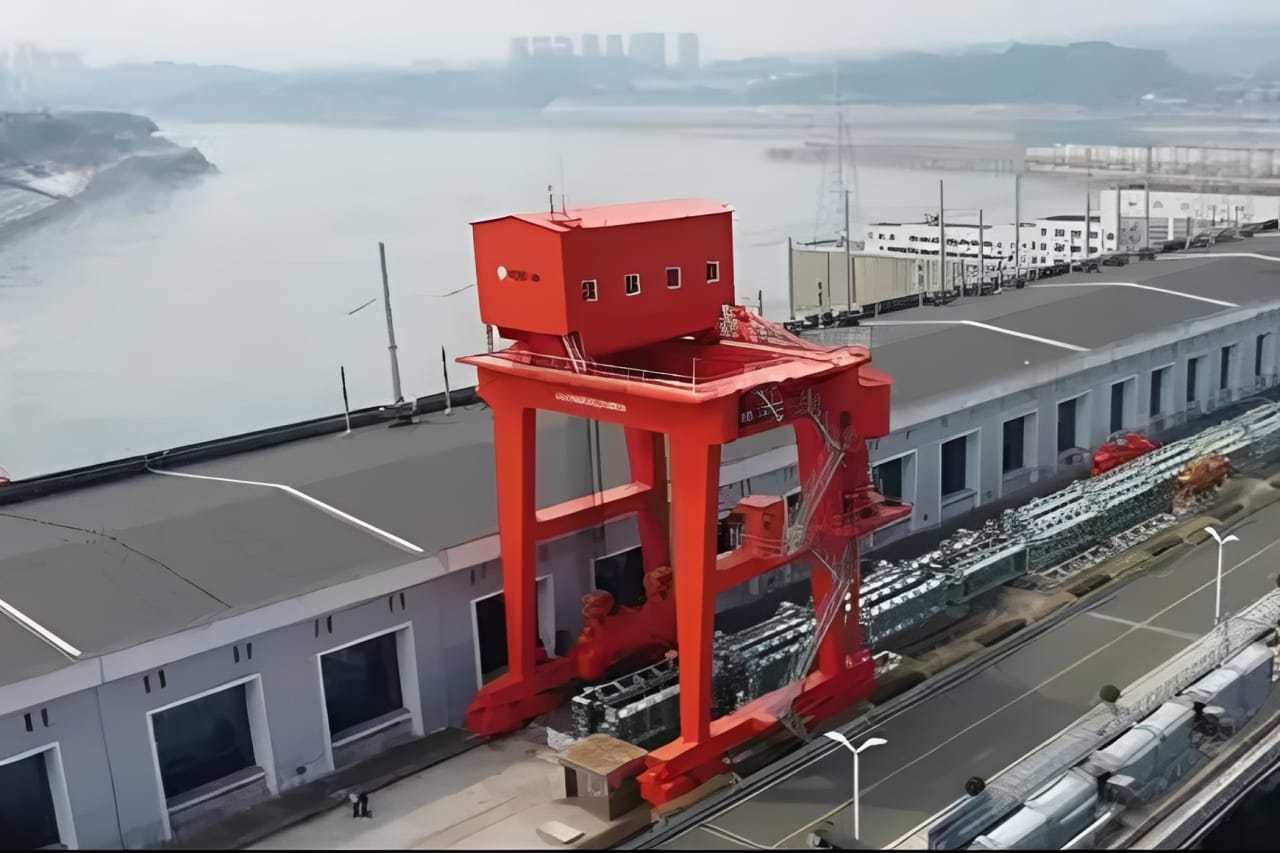

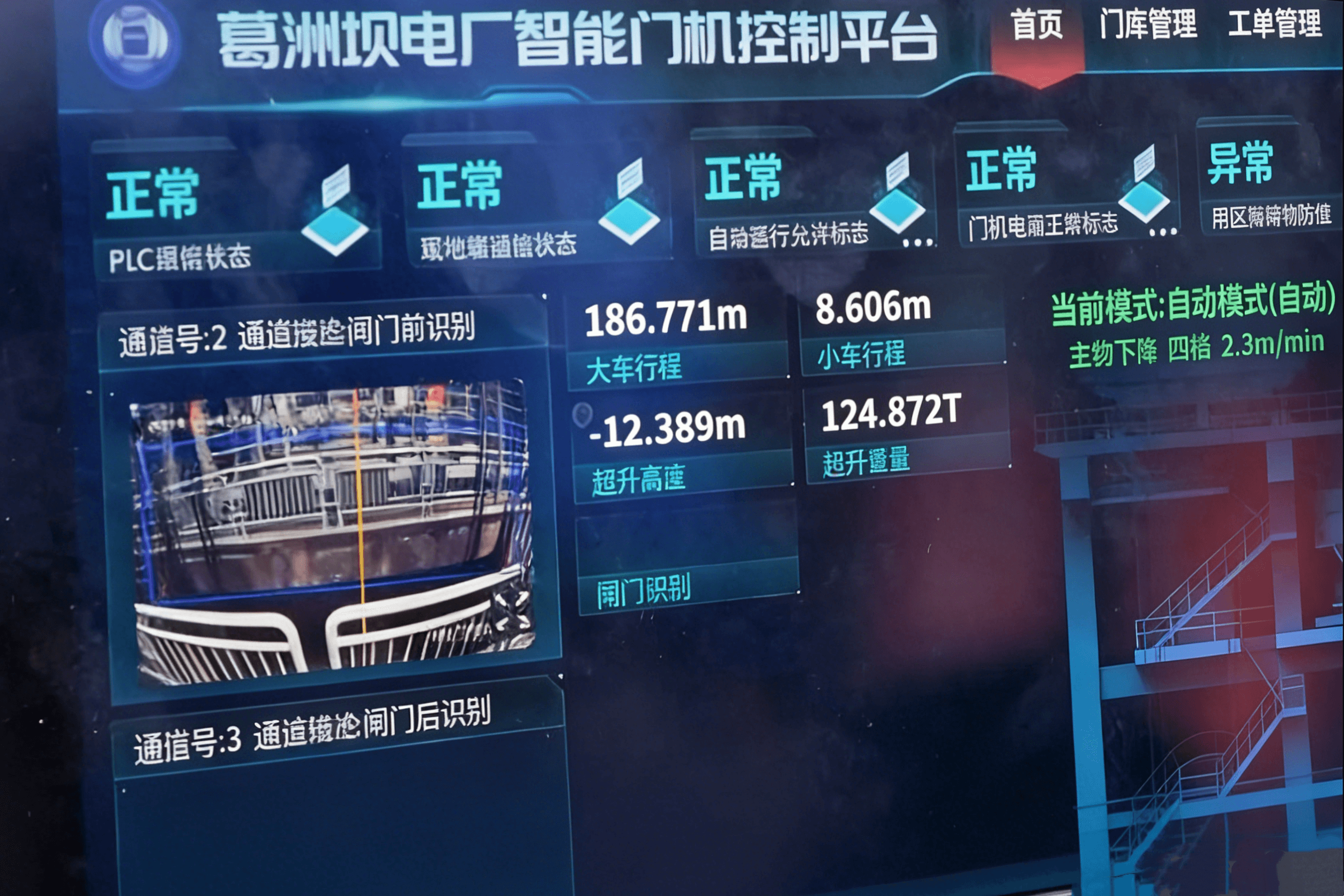

Kren Gantry Pintar Stesen Hidrojanakuasa Gezhouba
Sebagai projek kuasa hidro berskala besar pertama di arus perdana Sungai Yangtze, Stesen Kuasa Hidro Gezhouba menggunakan kren gantri pintu limpahan besar-besaran yang berdiri setinggi 30 meter dengan rentang 15 meter. Dengan berat lebih 500 tan, peralatan teras ini menguruskan operasi pintu rata, memainkan peranan penting dalam kawalan banjir, bekalan kuasa dan keselamatan empangan.
Ciri-ciri Utama
- Kedudukan KetepatanMenggunakan BeiDou (BDS), Laser, UWB dan pengekodan linear, kren ini menggunakan seni bina kedudukan fleksibel “Kasar + Halus + Maklum Balas + Berlebihan”. Ini membolehkan sistem melihat koordinatnya yang tepat, mengekalkan ketepatan kawalan automatik dalam lingkungan ±5mm.
- Sambungan PintarSistem komunikasi kren-ke-pintu bersepadu memanfaatkan visi komputer dan RFID untuk mencapai pengenalpastian yang tepat dan pengesanan automatik bagi kedua-dua pintu pagar dan slot pintu pagar.
- Pengurusan Kesihatan Kitaran HayatDengan lebih 200 sensor yang memantau tekanan struktur dan kerosakan penghantaran, sistem ini menggunakan analitik data raya untuk menyediakan diagnostik peralatan masa nyata dan pengurusan kitaran hayat yang komprehensif.
- Sistem Keselamatan LiDARSistem anti-perlanggaran LiDAR terbina dalam mengimbas zon kerja untuk kakitangan dan halangan dalam masa nyata, mencetuskan hentian kecemasan segera jika anomali dikesan.
- Kecekapan TinggiMasa tindak balas pintu telah dikurangkan kepada kurang daripada satu minit dan keseluruhan operasi boleh diuruskan oleh seorang pengendali tunggal.

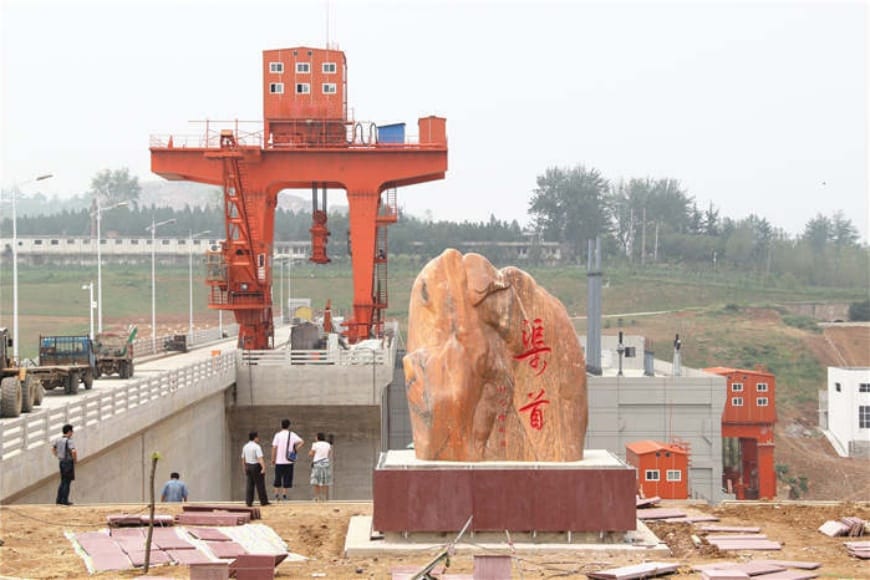

Kerja-kerja Utama Terusan Taocha bagi Projek Lencongan Air Selatan-ke-Utara
Kren gantri pintu limpah 2×1500/300kN dipasang di atas empangan struktur pengambilan pada ketinggian 176.6 meter, yang berfungsi untuk kedua-dua pintu lencongan dan salur masuk stesen janakuasa.
Ciri-ciri Utama
- Pemacu Hidraulik LanjutanTroli ini dikuasakan oleh silinder hidraulik, yang membolehkan kawalan yang mudah dan julat pengawalan kelajuan tanpa langkah yang sangat luas (sehingga nisbah 2000:1).
- Dinamik Berprestasi TinggiSistem pemacu hidraulik dicirikan oleh reka bentuknya yang ringan dan padat, inersia pergerakan yang rendah dan masa tindak balas yang pantas, menjadikannya sesuai untuk kawalan automatik.
- Operasi PintarDengan mengintegrasikan kawalan gabungan elektro-hidraulik, kren ini mencapai tahap automasi proses yang tinggi dan menyokong operasi kawalan jauh penuh.
