वॉल माउंटेड जिब क्रेन इंस्टालेशन (इन्फोग्राफिक के साथ)

दीवार पर लगे जिब क्रेन सहायक के लिए एक उत्कृष्ट विकल्प हैं ओवरहेड क्रेन, कार्यशाला के अंदर उपयोग किया जाता है, जिसमें अंतरिक्ष की बचत, लागत बचत और कार्यक्रम के लचीलेपन की विशेषताएं होती हैं। इस लेख में, वॉल-माउंटेड जिब क्रेन के लिए इंस्टालेशन स्टेप्स और लागू कार्य परिस्थितियों की व्याख्या की गई है, और हम आशा करते हैं कि आपके पास वॉल-माउंटेड जिब क्रेन चुनने के लिए कुछ संदर्भ होंगे।

वॉल-माउंटेड जिब क्रेन की स्थापना के चरण

वॉल-माउंटेड जिब क्रेन को दीवार या स्ट्रक्चरल स्टील कॉलम पर माउंट करने के लिए डिज़ाइन किया गया है। वॉल-माउंटेड जिब क्रेन की स्थापना प्रक्रिया में आमतौर पर निम्नलिखित चरण शामिल होते हैं:

चरण 1: स्थापना साइट तैयार करें

वॉल-माउंटेड जिब क्रेन स्थापित करने से पहले, यह सुनिश्चित करना महत्वपूर्ण है कि स्थापना स्थल समतल हो और क्रेन के स्वतंत्र रूप से घूमने के लिए पर्याप्त जगह हो। स्थापना स्थल को क्रेन के संचालन में बाधा डालने वाली किसी भी बाधा से भी मुक्त होना चाहिए।

चरण 2: दीवार ब्रैकेट स्थापित करें

वॉल-माउंटेड जिब क्रेन स्थापित करने में पहला कदम वॉल ब्रैकेट को स्वयं स्थापित करना है। दीवार ब्रैकेट को एक दीवार या एक संरचनात्मक इस्पात स्तंभ पर लगाया जाना चाहिए जो कि क्रेन के वजन का समर्थन करने के लिए पर्याप्त मजबूत है और भार उठाने वाला होगा। ब्रैकेट भी पूरी तरह से लंबवत होना चाहिए और क्रेन के रोटेशन के केंद्र के साथ संरेखित होना चाहिए।

चरण 3: जिब आर्म को माउंट करें

एक बार दीवार ब्रैकेट लगाने के बाद, अगला कदम ब्रैकेट पर जिब आर्म को माउंट करना है। जिब आर्म को इतनी ऊंचाई पर माउंट किया जाना चाहिए कि यह आसपास के क्षेत्र में किसी भी बाधा को दूर कर सके। सुरक्षित कनेक्शन सुनिश्चित करने के लिए बढ़ते बोल्ट को निर्माता के विनिर्देशों के अनुसार कड़ा किया जाना चाहिए।

चरण 4: होइस्ट और ट्रॉली को स्थापित करें

दीवार पर लगे जिब क्रेन को स्थापित करने का अंतिम चरण होइस्ट और ट्रॉली को स्थापित करना है। हॉइस्ट और ट्रॉली को जिब आर्म पर लगाया जाना चाहिए और बोल्ट से सुरक्षित किया जाना चाहिए। क्रेन को सेवा में लाने से पहले बिजली के तारों और नियंत्रणों को भी स्थापित और जांचा जाना चाहिए।

विभिन्न दीवार पर चढ़कर ब्रैकट क्रेन स्थापना के तरीके

कॉलम-माउंटेड इंस्टॉलेशन

इस विधि में, जिब क्रेन को फ्री-स्टैंडिंग कॉलम या पोस्ट पर लगाया जाता है। यह प्लेसमेंट में अधिक लचीलेपन की अनुमति देता है और बड़े कार्यक्षेत्रों को समायोजित कर सकता है।

इस्पात संरचना पर चढ़कर स्थापना

बड़ी खुली जगहों वाली फैक्ट्रियों के लिए, स्टील स्ट्रक्चर-माउंटेड जिब क्रेन सबसे अच्छा विकल्प हो सकता है। इस पद्धति में क्रेन को एक मजबूत स्टील संरचना या फ्रेम से जोड़ना शामिल है, जो क्रेन को स्वतंत्र रूप से स्थानांतरित करने की अनुमति देते हुए एक स्थिर आधार प्रदान करता है।

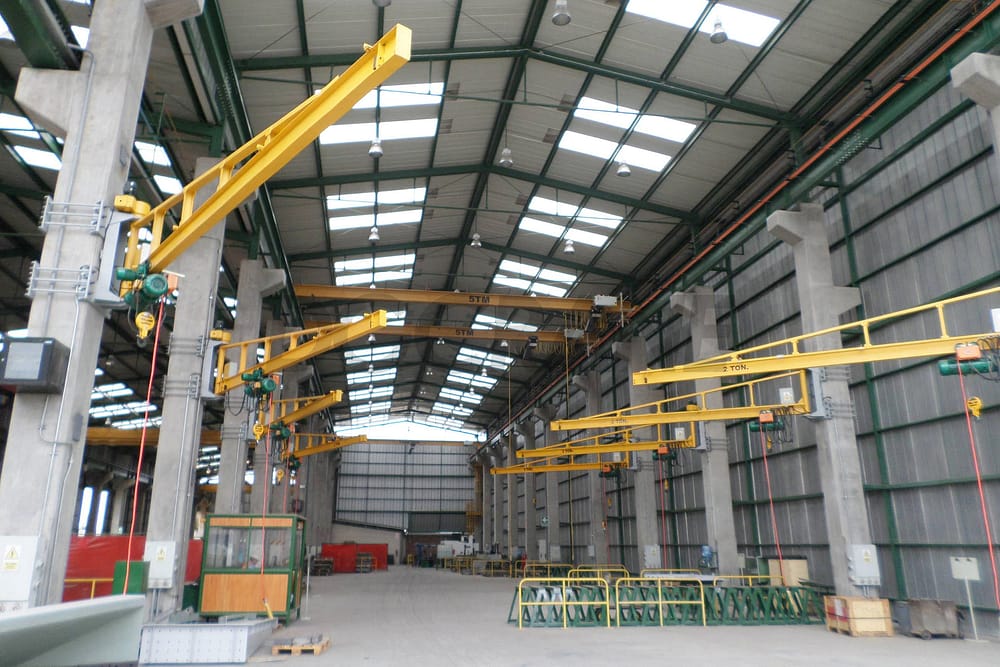

दीवार पर चढ़कर स्थापना

इस पद्धति में जिब क्रेन को हेवी-ड्यूटी बोल्ट और ब्रैकेट का उपयोग करके सीधे दीवार पर चढ़ाना शामिल है। क्रेन की भुजा दीवार के लंबवत फैली हुई है, जिससे दीवार की लंबाई के साथ भार तक आसानी से पहुँचा जा सकता है।
