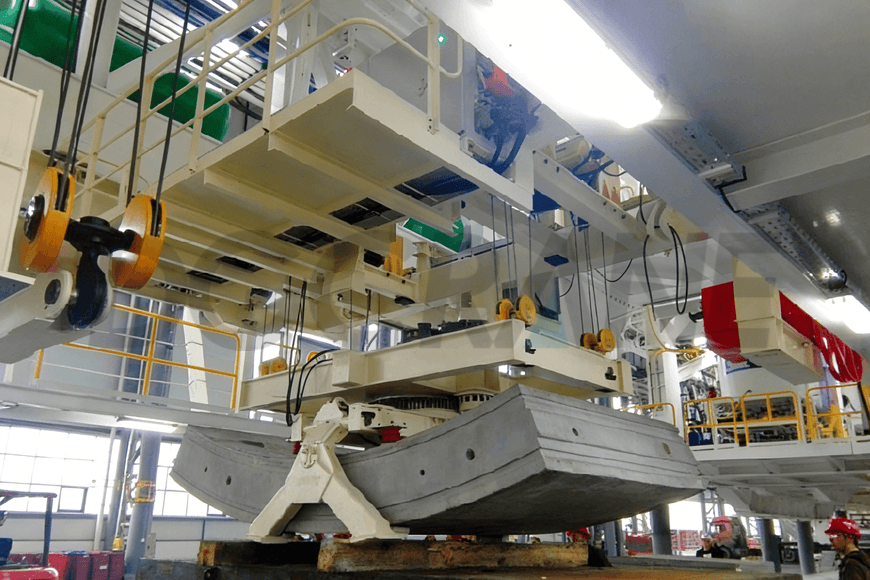

شیلڈ ٹنل کی تعمیر میں کنکریٹ کے حصوں کے لیے سیگمنٹ ہینڈلنگ سسٹم
سیگمنٹ ہینڈلنگ سسٹم خاص طور پر ٹنل بورنگ مشینوں (TBMs) کے ساتھ کام کرنے کے لیے ڈیزائن کیا گیا ہے، جو سیگمنٹس اور باکس کلورٹس کو اٹھانے، گھومنے، اور نقل و حمل کرنے کے قابل ہے۔ یہ محفوظ اور موثر شیلڈ ٹنلنگ آپریشنز کے لیے ایک ضروری حل ہے۔
اس نظام کو TBM کٹر ہیڈ قطر اور کام کرنے کے حقیقی حالات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے، جو سنگل یا ایک سے زیادہ حصوں کے ساتھ ساتھ باکس کلورٹس کو سنبھالنے میں معاون ہے۔ سیگمنٹ ہینڈلنگ سسٹم میں ایک کمپیکٹ ڈھانچہ، ہموار لفٹنگ آپریشن، اور درست پوزیشننگ شامل ہے۔ یہ PLC کنٹرول، ہائیڈرولک گراسنگ، خودکار سرعت اور سست روی، حفاظتی انٹرلاک، مکینیکل پوزیشننگ، ڈھلوان چڑھنے، اوور قبضہ پوائنٹ، حفاظتی بریک وغیرہ سے لیس ہے۔
سیگمنٹ ہینڈلنگ سسٹم کی خصوصیات
شیلڈ ٹنلنگ کے لیے ڈیزائن کیا گیا ہے۔
- خاص طور پر شیلڈ ٹنلنگ پراجیکٹس کے لیے تیار کیا گیا ہے، جو سیگمنٹس اور باکس کلورٹس کو اٹھانے، گھومنے، اور نقل و حمل کرنے کے قابل ہے، تعمیراتی حفاظت اور کارکردگی کو یقینی بناتا ہے۔
- مختلف منصوبوں کی ضروریات کو پورا کرنے کے لئے ٹی بی ایم کٹر ہیڈ قطر اور سائٹ پر موجود حالات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے۔
ورسٹائل ہینڈلنگ کی صلاحیت
- سنگل سیگمنٹ لفٹنگ کے ساتھ ساتھ متعدد سیگمنٹ یا باکس کلورٹ ہینڈلنگ کی حمایت کرتا ہے، تعمیراتی کارکردگی کو بہتر بناتا ہے۔
- ہموار لفٹنگ آپریشن اس بات کو یقینی بناتا ہے کہ نقل و حمل کے دوران حصوں کو کوئی نقصان نہ پہنچے۔
کومپیکٹ ڈھانچہ اور قابل اعتماد حفاظت
- کومپیکٹ مجموعی ڈیزائن، محدود سرنگ کی جگہوں پر کام کرنے کے لیے مثالی ہے۔
- ہائیڈرولک گرفت کا استعمال کرتا ہے، ویکیوم سکشن پر مبنی لفٹنگ سسٹم کے مقابلے میں اعلیٰ حفاظت کی پیشکش کرتا ہے۔
ذہین کنٹرول سسٹم
- انٹیگریٹڈ سسٹم: اپنے مرکز میں ASW سسٹم کے ساتھ ایک مرکزی آلات کی معلومات کا پلیٹ فارم قائم کرتا ہے، جو اپ اسٹریم کو MES مینجمنٹ سسٹم سے منسلک کرتا ہے اور انتہائی مربوط معلومات کے بہاؤ کے لیے سینسر کو سنبھالنے اور اٹھانے کے لیے نیچے کی طرف۔
- ڈیجیٹلائزڈ مینجمنٹ: ریئل ٹائم پروڈکشن ڈیٹا کو پورے پلانٹ میں ایک جامع نیٹ ورک پلیٹ فارم کے ذریعے جمع کیا جاتا ہے، جس سے آپریٹرز کو کرین آپریشن کی صورتحال کی فوری نگرانی کرنے اور بغیر کسی رکاوٹ کے پیداواری عمل کو انفارمیشن سسٹم کے ساتھ جوڑنے کی اجازت ملتی ہے۔
- ڈیٹا اینالیٹکس: آلات کے ڈیٹا کو مرکزی طور پر ذخیرہ اور تجزیہ کیا جاتا ہے تاکہ مسائل کی نشاندہی کرنے، خطرے کے انتباہات جاری کرنے، اور ڈیٹا پر مبنی فیصلہ سازی کی حمایت کرنے میں انتظامیہ کی مدد کی جا سکے۔
- وشوسنییتا: بہتر مکینیکل ڈیزائن، نقلی تجزیہ، مواد کا انتخاب، اور برقی اجزاء کی ترتیب سازوسامان کے طویل مدتی مستحکم آپریشن کو یقینی بناتی ہے۔
- حفاظت: خصوصی حفاظتی اقدامات اور خود تشخیصی ٹیکنالوجی اس بات کو یقینی بناتی ہیں کہ نظام تیاری مکمل ہونے کے بعد ہی شروع ہوتا ہے۔ بریک سوئچز، ٹارک کی تصدیق، اور بریکنگ لاجک محفوظ کرین آپریشن کی ضمانت دیتے ہیں۔
حفاظتی تحفظ
اینٹی تصادم اور تصادم سے تحفظ
- کرین کی نقل و حرکت کو قابل اعتماد طریقے سے کنٹرول کرنے کے لیے انفراریڈ، لیزر اور الٹراسونک ٹیکنالوجیز کا استعمال کرتا ہے، اسی بلندی پر 3 میٹر کے اندر اشیاء کے قریب پہنچنے پر موثر بریک لگاتا ہے۔
- اگر بریک کا فاصلہ حد سے تجاوز کر جاتا ہے تو، ASW سسٹم خود بخود ثانوی اثر کو روکنے کے لیے کرین کو سست اور روک سکتا ہے، مؤثر طریقے سے آبجیکٹ اور آس پاس کے آلات دونوں کی حفاظت کرتا ہے۔
- قابل ترتیب محدود زونز، جیسے پروڈکشن مشینری یا اسٹوریج ایریاز کو سپورٹ کرتا ہے۔ کرین کو ان زونز میں داخل ہونے سے روکا جاتا ہے اور اگر ایسا ہوتا ہے تو خود بخود رک جائے گا، قیمتی آلات کے ساتھ تصادم کو روکنے اور مجموعی حفاظت کو بڑھانے میں مدد ملے گی۔
سیفٹی مانیٹرنگ
- بلٹ ان سیفٹی مانیٹرنگ سسٹم کلیدی آپریٹنگ ڈیٹا کو ٹریک کرتا ہے، بشمول اسٹارٹ کاؤنٹ، بریک انگیجمنٹ، اوورلوڈ ایونٹس، سائیکل کی گنتی، اور کل آپریٹنگ اوقات، کرین کے لائف سائیکل کی جامع نگرانی فراہم کرتا ہے۔
- اوور وولٹیج، اوور کرنٹ، اوورلوڈ، اور دیگر خرابیوں کو روکنے کے لیے سسٹم وولٹیج، کرنٹ، اور لفٹنگ بوجھ کی مسلسل نگرانی کرتا ہے، تمام ڈیٹا کو تجزیہ کے لیے بڑے ڈیٹا پلیٹ فارم پر اپ لوڈ کیا جاتا ہے۔
مخالف جھکاؤ اور جھکاؤ تحفظ
ریئل ٹائم ٹِلٹ سینسر ڈیٹا بھاری بوجھ اٹھاتے وقت ضرورت سے زیادہ جھکاؤ یا جھکاؤ کی وجہ سے ہونے والے حادثات یا سامان کو پہنچنے والے نقصان کو روکتا ہے۔
سیگمنٹ ہینڈلنگ سسٹم کی تفصیلات
سنگل سیگمنٹ ہینڈلنگ سسٹم
| لفٹنگ میکانزم | لفٹنگ کی صلاحیت | 20 t (آلہ اٹھانے کے لیے 4 t + بوجھ کے لیے 16 t) |
| لفٹنگ کی رفتار | 8 میٹر/منٹ | |
| اونچائی اٹھانا | 6 میٹر | |
| ٹرالی ٹریول میکانزم | سفر کی رفتار | 30 میٹر/منٹ، ڈھلوان ±5% |
| گھومنے والا لفٹنگ ڈیوائس | گردش کی رفتار | 1.15 r/منٹ |
| گردش کا زاویہ | ±90° | |
| لہرانا | لفٹنگ کی صلاحیت | 1600 کلوگرام |
| لفٹنگ کی رفتار | 4.0 / 1.3 میٹر/منٹ |
ایک سے زیادہ سیگمنٹ ہینڈلنگ سسٹم
| لفٹنگ میکانزم | لفٹنگ کی صلاحیت | 40 t (آلہ اٹھانے کے لیے 8 t + بوجھ کے لیے 32 t) |
| لفٹنگ کی رفتار | 8 میٹر/منٹ | |
| اونچائی اٹھانا | 10 میٹر | |
| کنٹرول کا طریقہ | ریموٹ + وائرڈ | |
| ٹرالی ٹریول میکانزم | سفر کی رفتار | 50 میٹر/منٹ، ڈھلوان ±5% |
| ترجمے کا طریقہ کار | ترجمہ کا فاصلہ | ±400 ملی میٹر |
باکس کلورٹ ہینڈلنگ سسٹم
| لفٹنگ میکانزم | لفٹنگ کی صلاحیت | 25 ٹی |
| لفٹنگ کی رفتار | 5 میٹر/منٹ | |
| اونچائی اٹھانا | 10 میٹر | |
| کنٹرول کا طریقہ | ریموٹ + وائرڈ | |
| ٹرالی ٹریول میکانزم | سفر کی رفتار | 50 میٹر/منٹ، ڈھلوان ±5% |
| ترجمے کا طریقہ کار | ترجمہ کا فاصلہ | ±300 ملی میٹر |
