Gru a ponte per postazioni di lavoro montate a soffitto: ideale per spazi ristretti e layout complessi
Una gru a ponte per postazioni di lavoro a soffitto è un sistema di sollevamento aereo installato direttamente sulla struttura del soffitto. Utilizza imbracature robuste per sollevare i carichi e funziona tramite un motore elettrico o un sistema idraulico per il sollevamento e la movimentazione orizzontale. Poiché non occupa spazio a terra, è ideale per luoghi di lavoro con spazio a terra limitato, come officine e magazzini. Le gru sospese offrono un elevato sfruttamento dello spazio e un funzionamento flessibile e possono essere personalizzate in base a requisiti specifici.

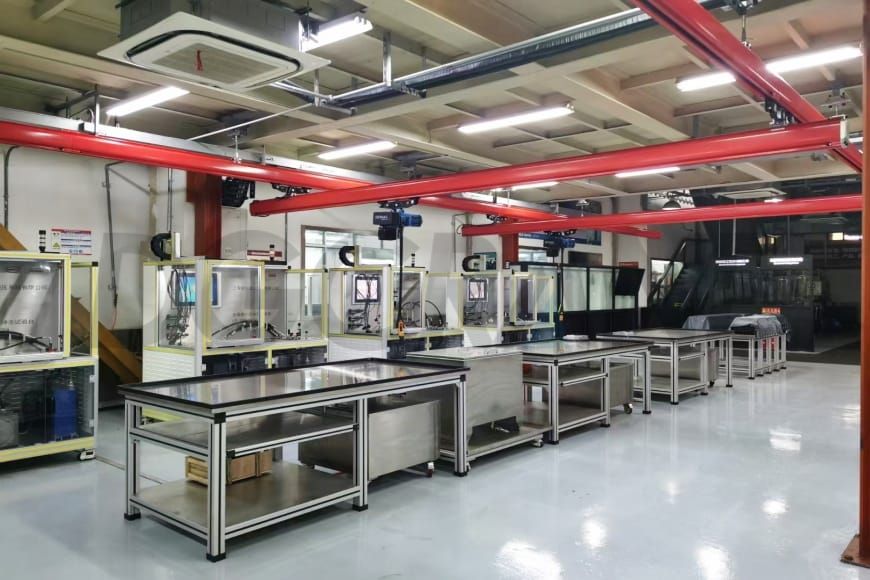

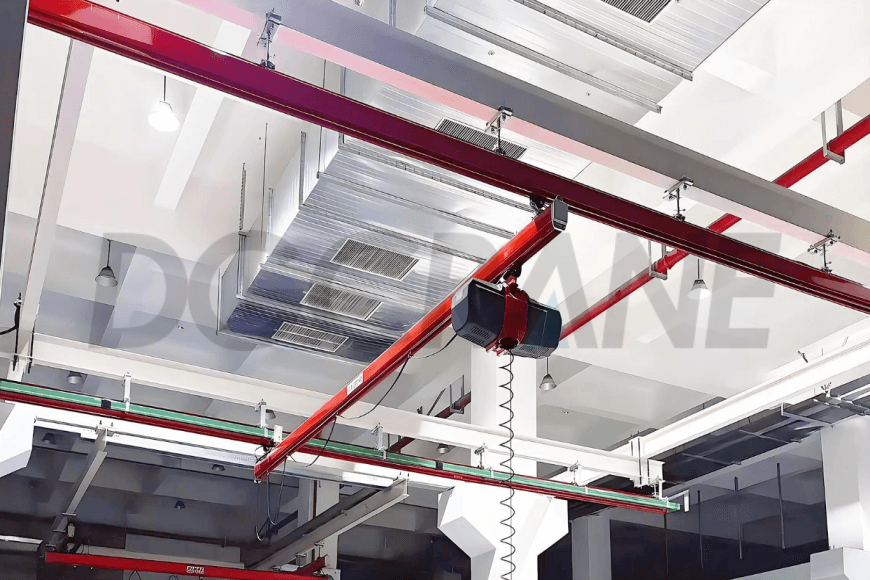

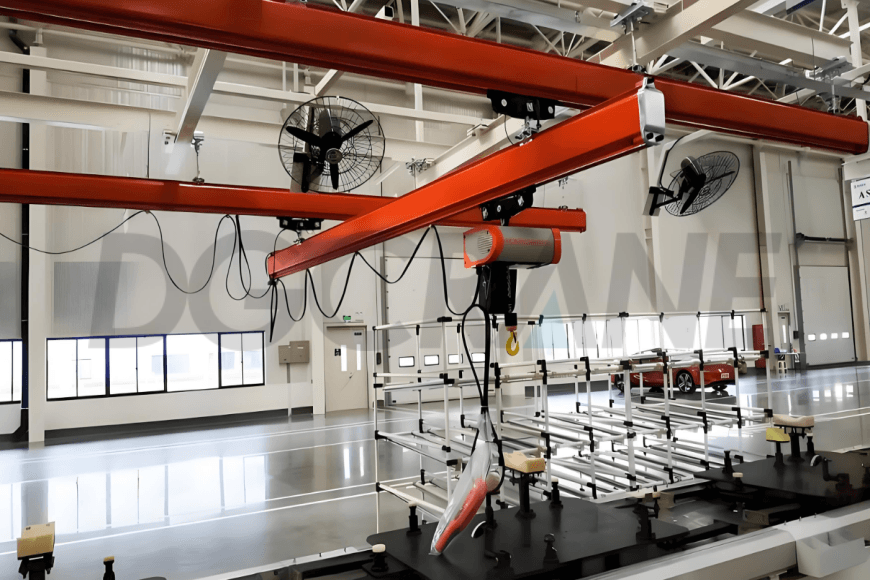

Gru a ponte per postazioni di lavoro a trave singola montata sul soffitto
La gru a ponte monotrave per postazioni di lavoro, montata a soffitto, è assemblata utilizzando profili rettilinei standard combinati con componenti ausiliari standard. I carrelli terminali della trave principale scorrono su due binari di sospensione KBK paralleli, perpendicolari alla trave principale. Il sistema è tipicamente utilizzato in combinazione con un paranco a catena di tipo PK, il cui carrello si muove lungo la direzione della trave principale.
Questo prodotto è progettato per la movimentazione di materiali planari ed è adatto ad ambienti come officine e magazzini. Grazie alla sua flessibilità e libertà di movimento uniche, la gru a ponte monotrave per postazioni di lavoro montata a soffitto può muoversi lungo binari inclinati o con campate variabili. Il collegamento tra la trave della gru e il suo meccanismo di scorrimento avviene tramite giunti sferici universali, che impediscono inceppamenti e consentono un movimento fluido attraverso sezioni di binario rastremate e sporgenze.
Caratteristiche principali:
- Struttura compatta con requisiti di spazio minimi
- Il carrello è allineato coassialmente con la rotaia per un viaggio più fluido
- Conveniente e ideale per l'uso da parte di un singolo operatore
- La capacità di sollevamento tipica varia da 125 kg a 1000 kg

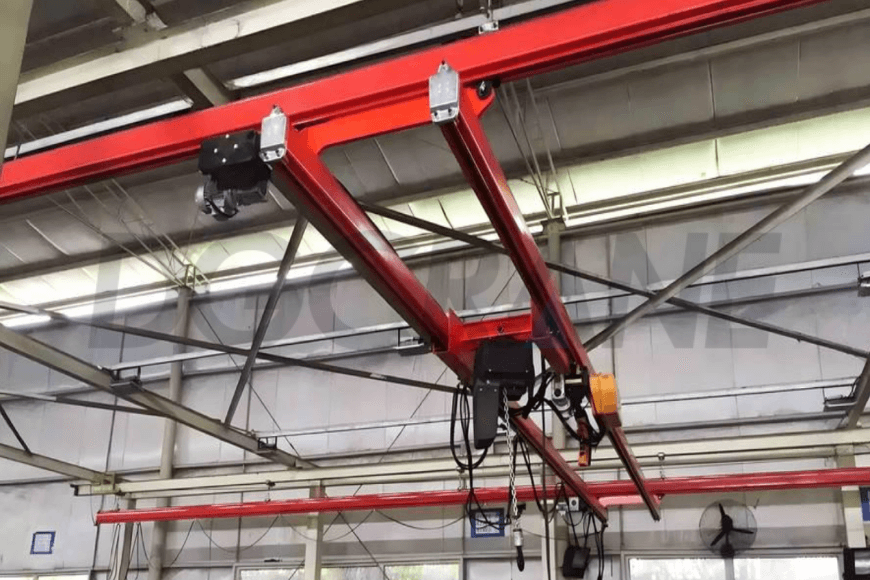

Gru a ponte per postazioni di lavoro a doppia trave montata sul soffitto
La gru a ponte bitrave da soffitto è progettata per la movimentazione di carichi pesanti ed è ampiamente utilizzata per il sollevamento di materiali pesanti. Il paranco è posizionato tra i profili delle due travi principali, massimizzando l'altezza di sollevamento disponibile. Questo prodotto è adatto per la movimentazione di materiali planari in officine, magazzini e altri ambienti simili, ed è comunemente utilizzato per applicazioni che richiedono campate più ampie e carichi più pesanti.
Caratteristiche principali:
- Capacità di carico fino a 2000 kg
- Più adatto per aree di medie e grandi dimensioni
- La struttura a doppia trave migliora la rigidità del sistema e la stabilità operativa
- Percorso di spostamento del paranco più flessibile, che consente un funzionamento più efficiente

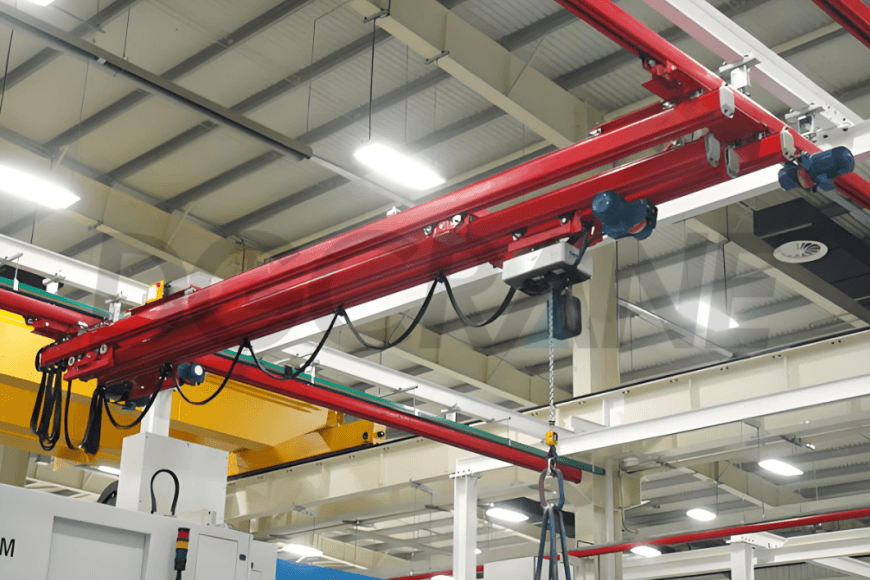

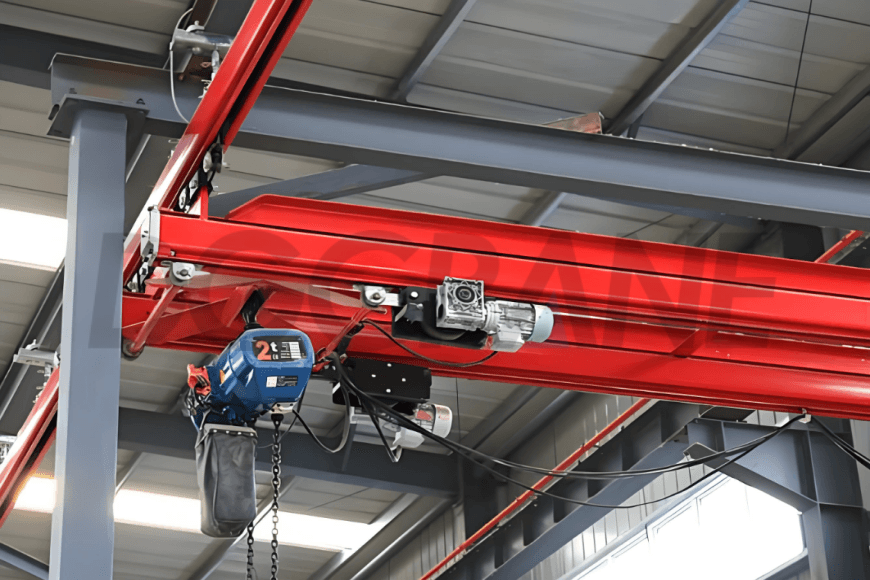

Gru a ponte per postazioni di lavoro con trave telescopica montata sul soffitto
La gru a ponte con trave telescopica da soffitto è dotata di una trave estensibile installata tra o sotto le travi principali. A seconda del modello, la trave telescopica può estendersi oltre la via di corsa della gru su uno o entrambi i lati. Questa configurazione consente alla gru di sollevare e posizionare carichi in aree difficili da raggiungere, come ad esempio tra le colonne. A seconda della larghezza di estensione richiesta, la funzione telescopica può essere ottenuta utilizzando componenti di guida antisollevamento KBK.
Caratteristiche principali:
- A seconda del progetto, la trave principale può estendersi oltre la larghezza della pista in una o entrambe le direzioni
- Consente il sollevamento e il posizionamento accurati dei carichi in aree difficili da raggiungere (ad esempio, tra colonne strutturali)
- Massimizza l'utilizzo dello spazio di lavoro (ad esempio, se l'officina verrà ampliata in futuro, la trave estesa potrà raggiungere nuove aree senza aggiungere ulteriori binari di scorrimento)
- Può funzionare sotto condotti di scarico, tubi di riscaldamento e cavi elettrici

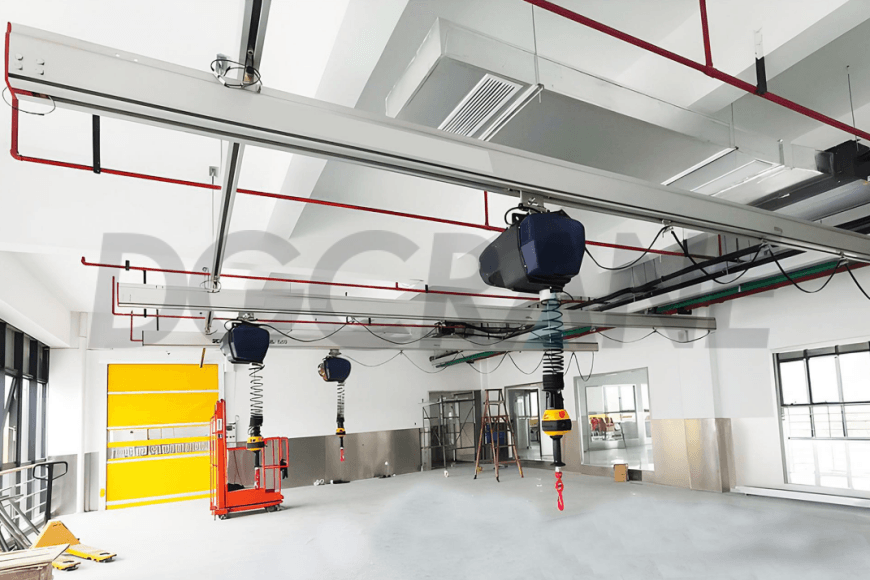

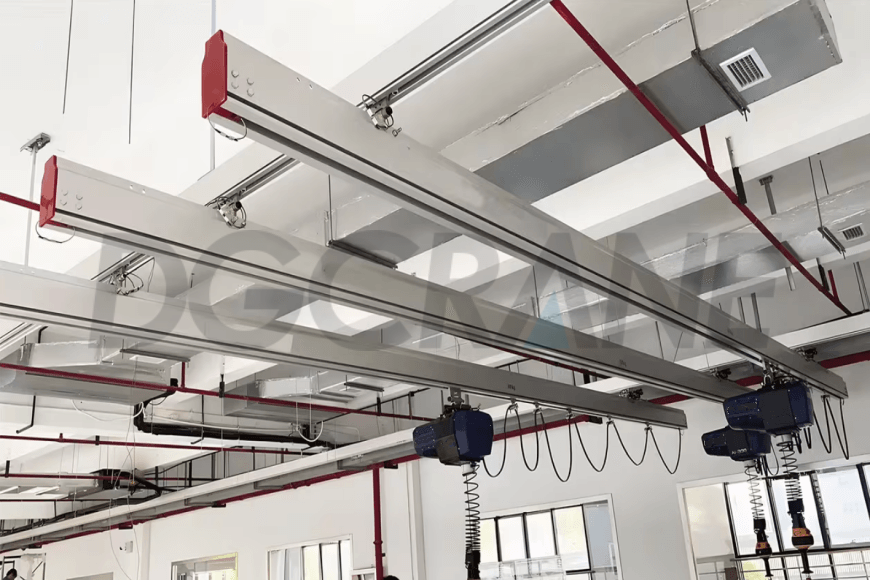

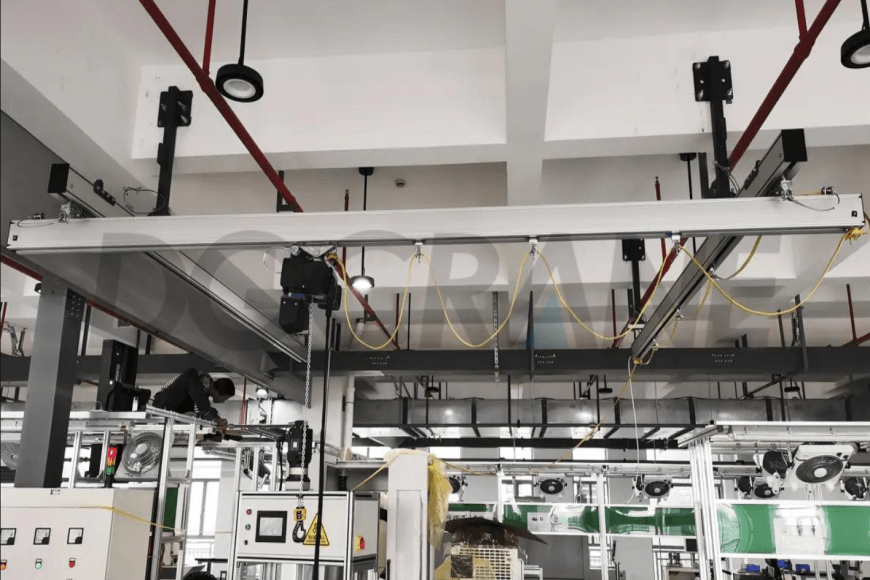

Gru a ponte per postazioni di lavoro montate a soffitto in alluminio
Le gru a ponte per postazioni di lavoro montate a soffitto in alluminio, dotate di sistemi di binari in lega di alluminio, offrono eccellenti vantaggi in termini di leggerezza. La movimentazione manuale è più fluida, il funzionamento è più semplice e il sistema ha un aspetto elegante e un'elevata resistenza alla ruggine, rendendolo particolarmente adatto agli ambienti con camere bianche.
Caratteristiche principali:
- Struttura leggera con bassa resistenza all'attrito
- Livelli di rumore inferiori durante il funzionamento
- Eccellente resistenza alla corrosione, ideale per ambienti umidi o puliti
- Facile da smontare e montare; sistema esente da manutenzione
Strutture per gru rigide vs. flessibili
Tipo di connessione
Progettazione dei binari della gru
- Gru a ponte per postazioni di lavoro montate su soffitto rigido:

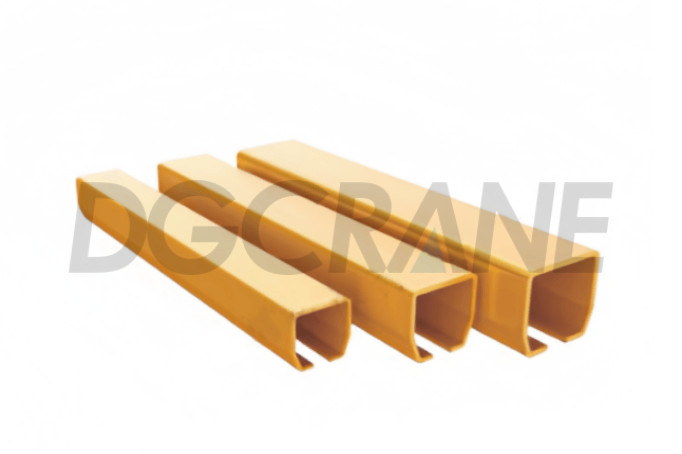

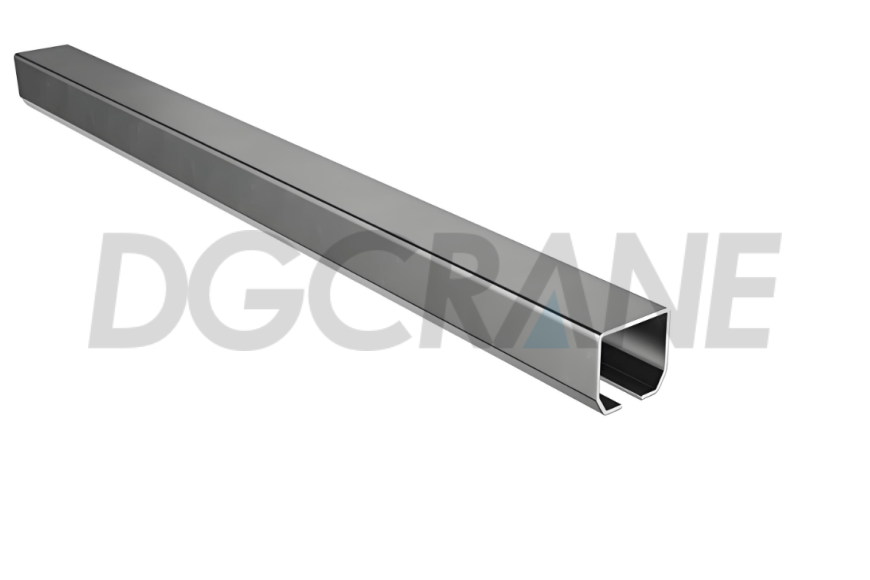

I binari sono tipicamente realizzati in acciaio a C, formati tramite un unico processo di laminazione a freddo e collegati tramite giunti rigidi. Quando un componente subisce uno spostamento o una forza, il componente collegato non si muove né si deforma rispetto al primo. Un metodo di collegamento comune è il fissaggio diretto con piastre e bulloni in acciaio. Il binario e la trave principale sono inoltre bloccati insieme tramite manicotti per una connessione stabile. - Gru a ponte flessibile per postazioni di lavoro montate a soffitto:

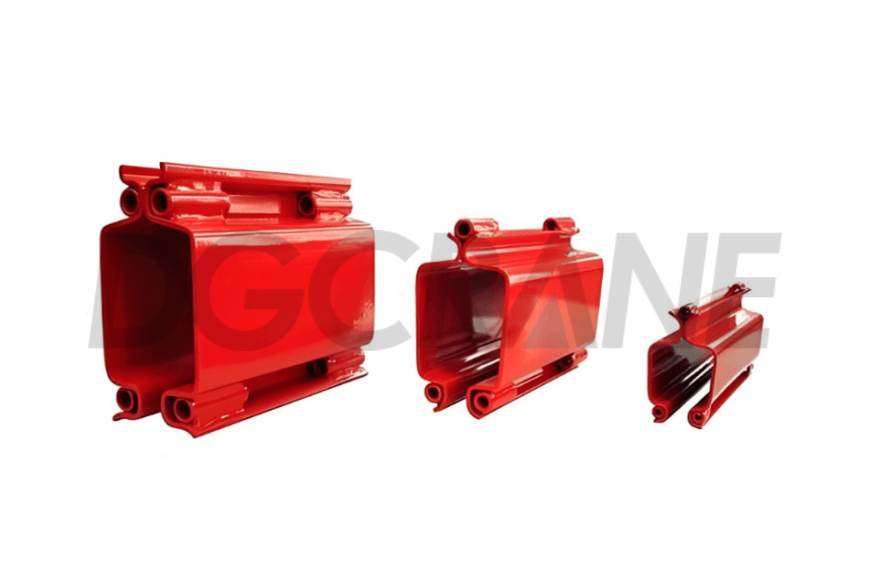

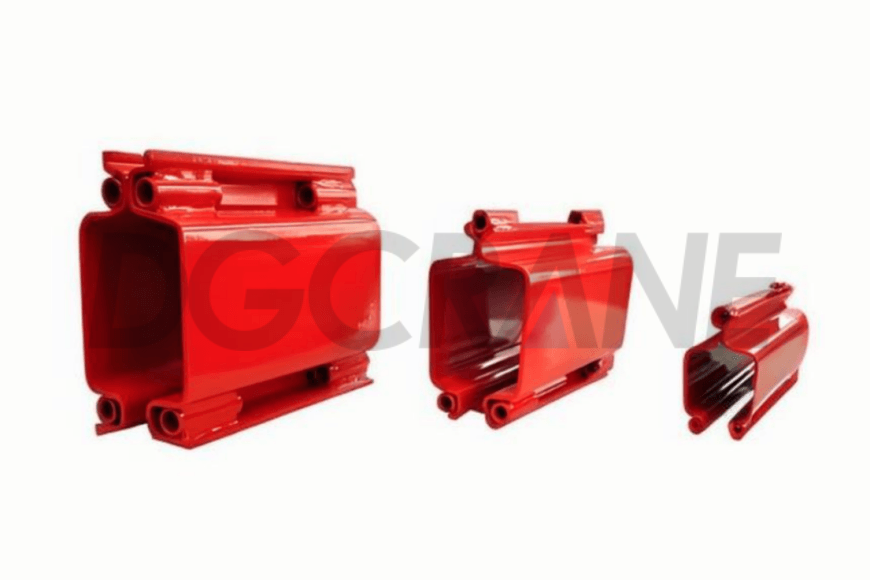

Le guide sono solitamente a forma di Ω, realizzate saldando insieme due piastre di acciaio. Vengono utilizzati giunti flessibili, che consentono ai componenti collegati di muoversi o ruotare l'uno rispetto all'altro. Questo tipo di collegamento non limita la deformazione in una direzione specifica.

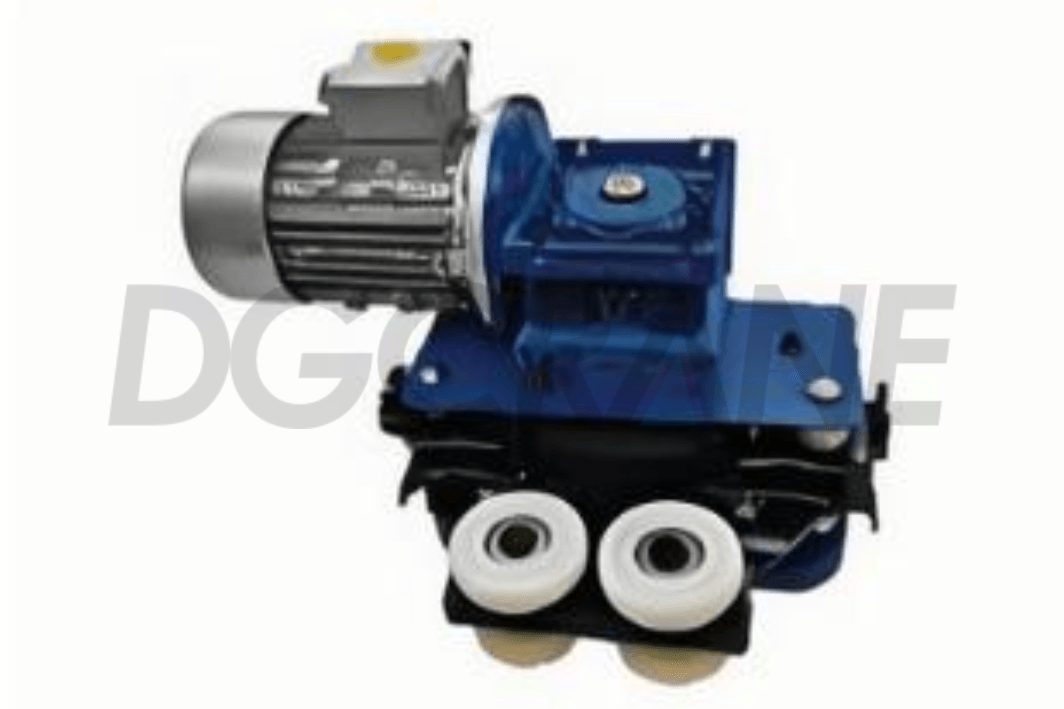

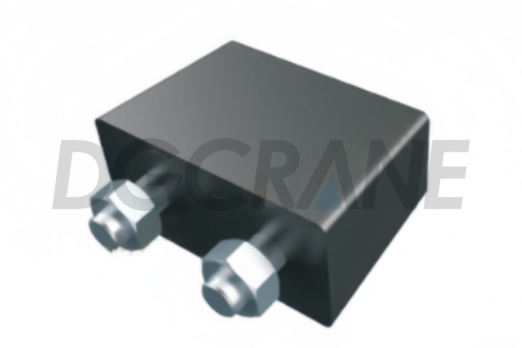

Componenti del prodotto

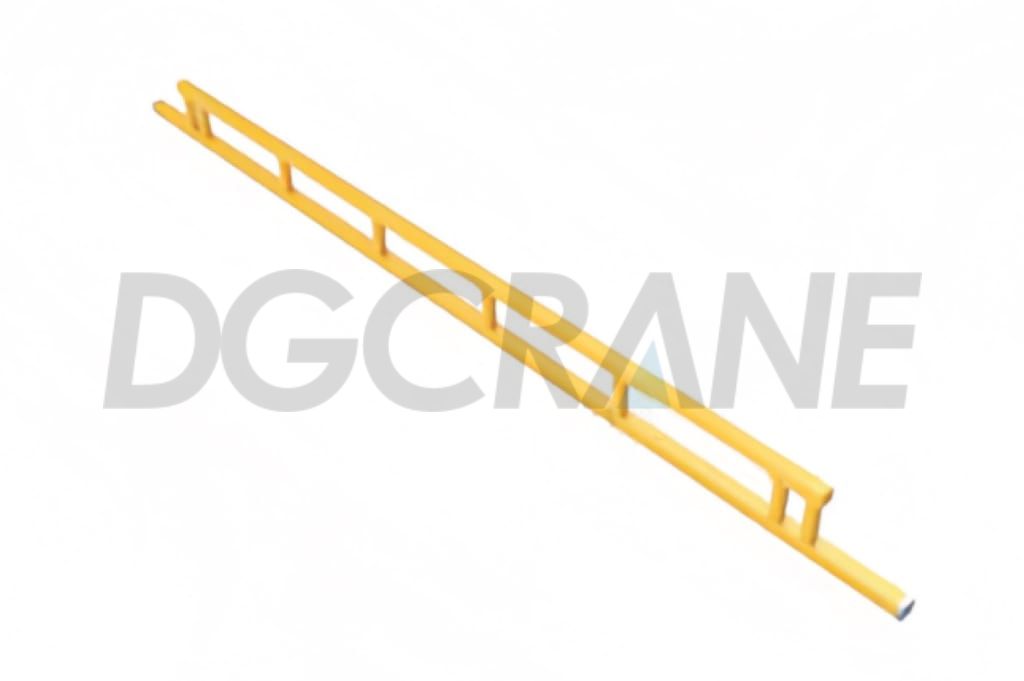

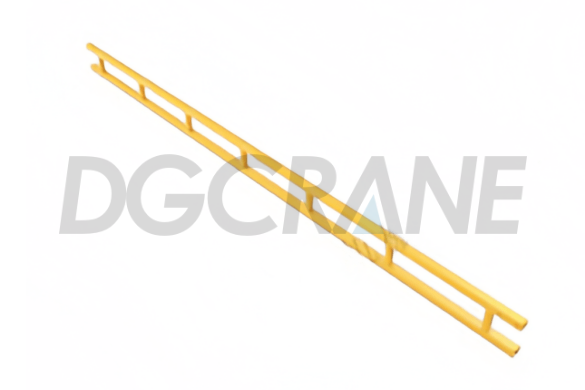

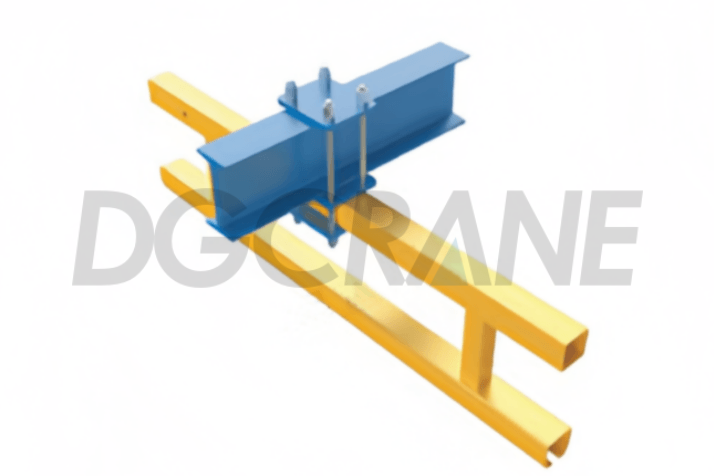

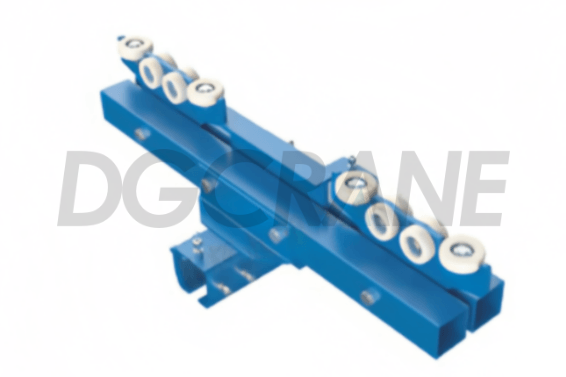

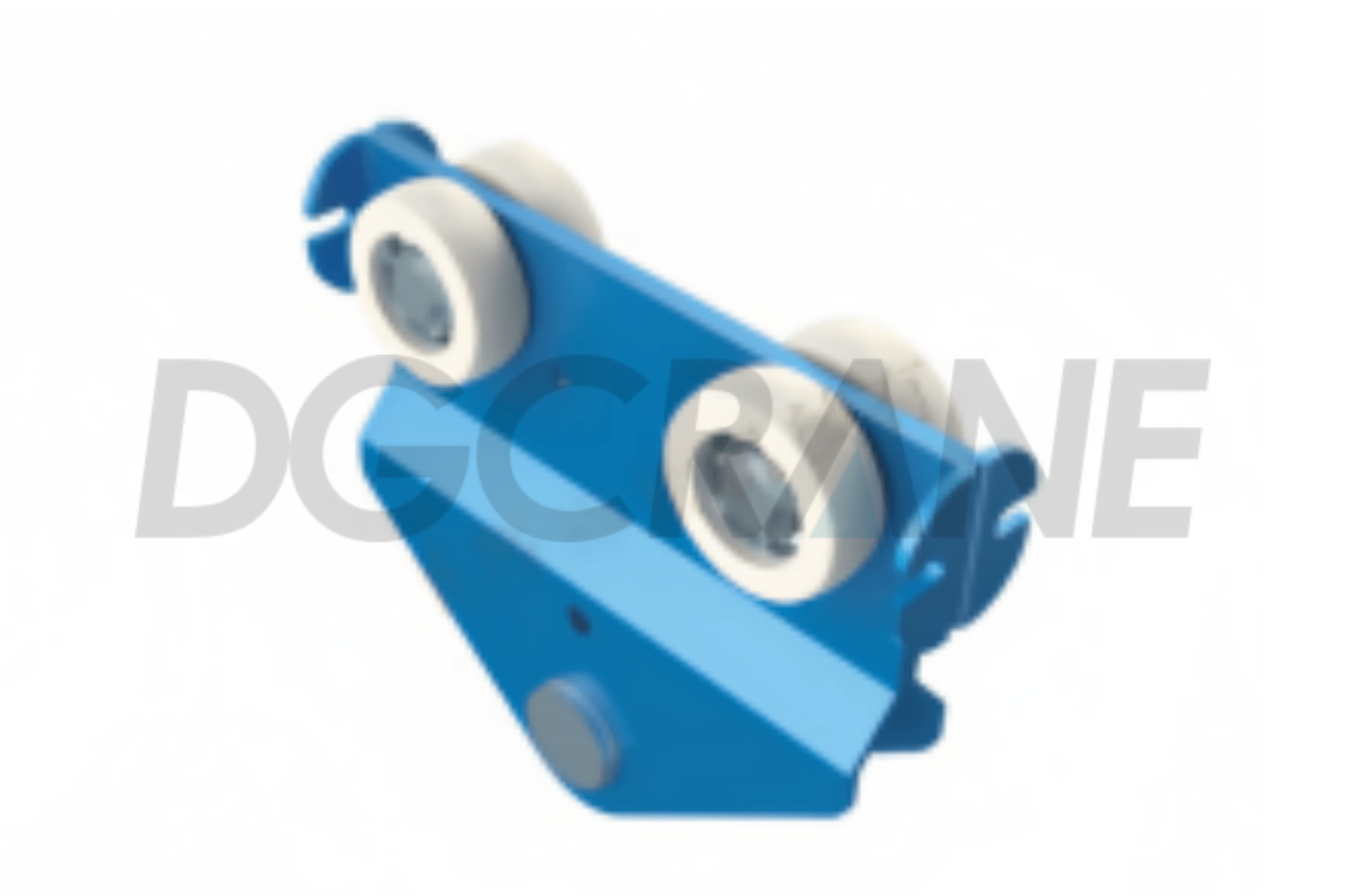

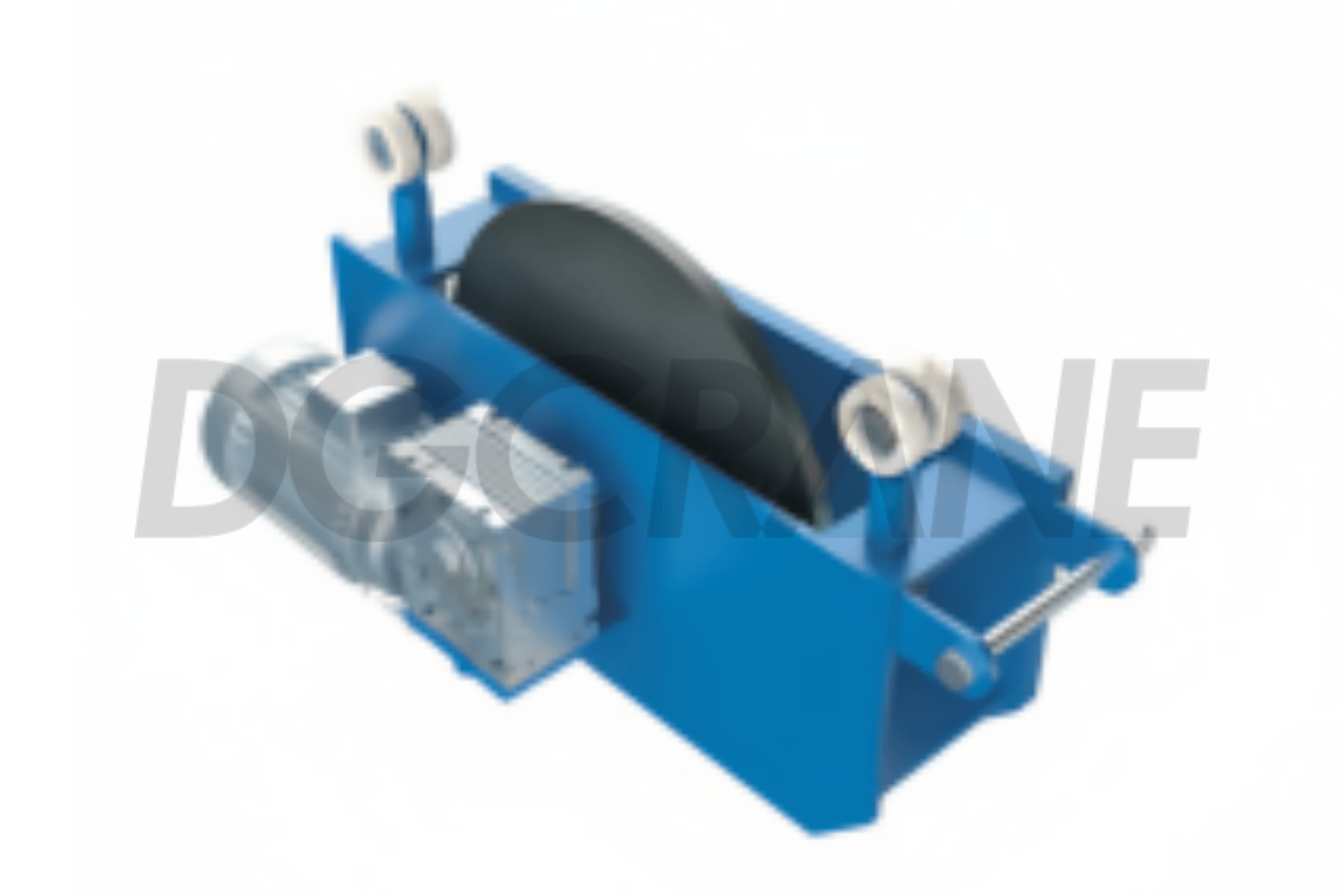

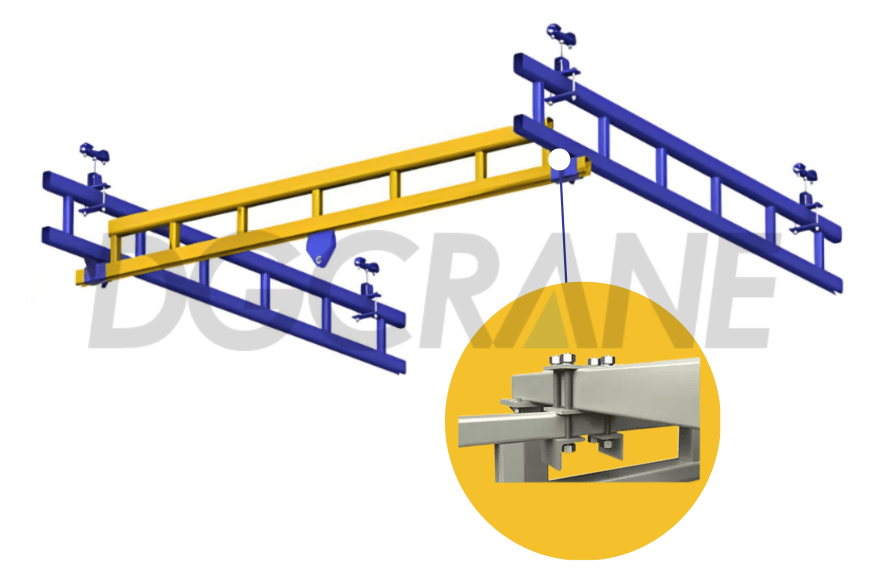

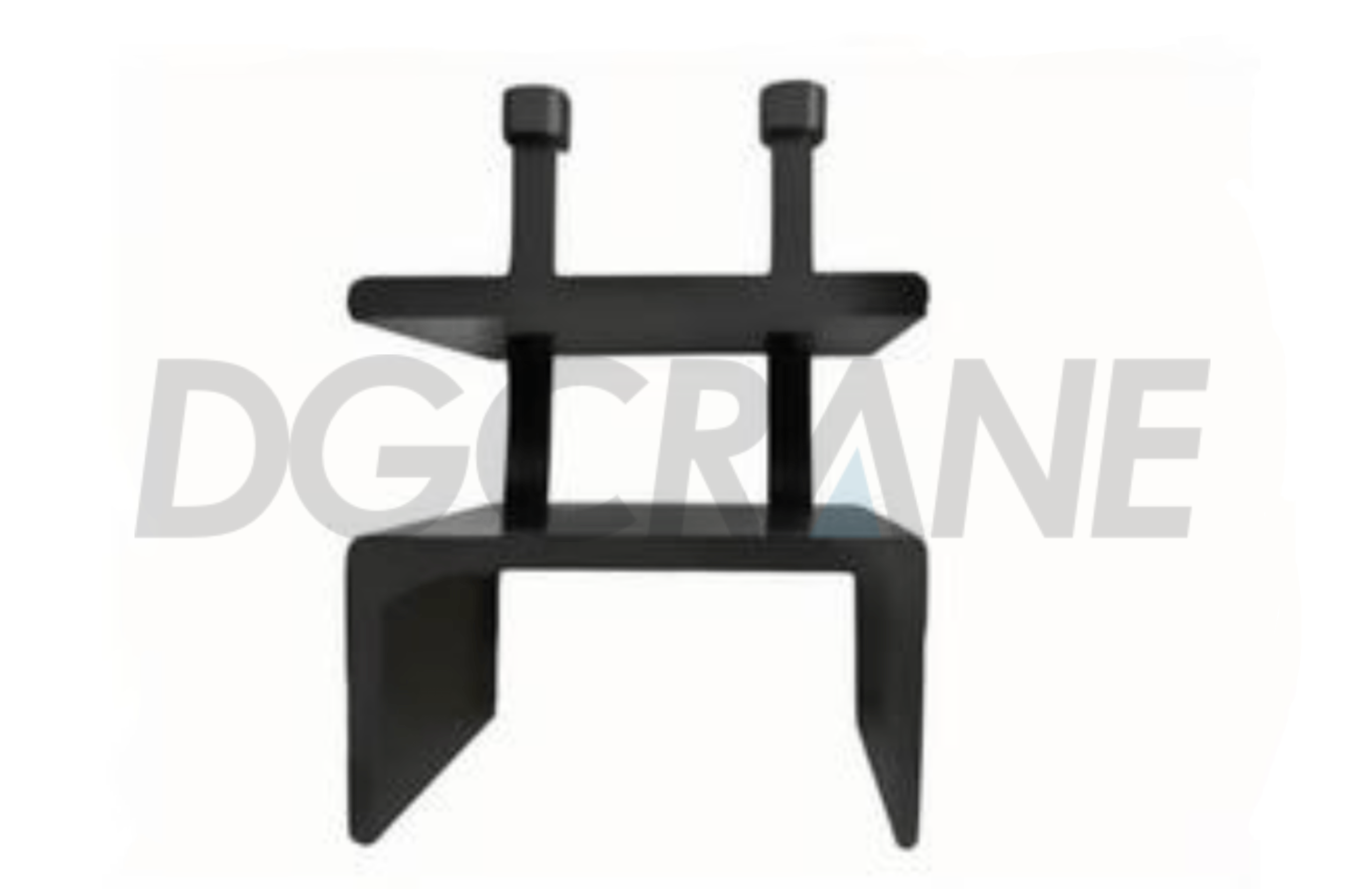

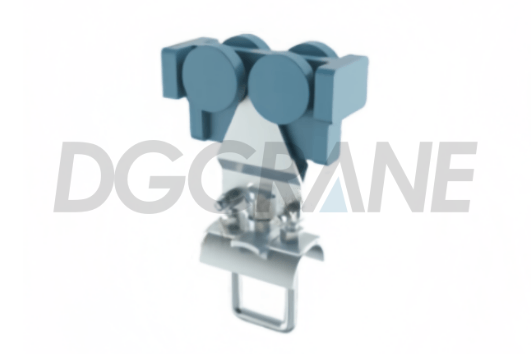

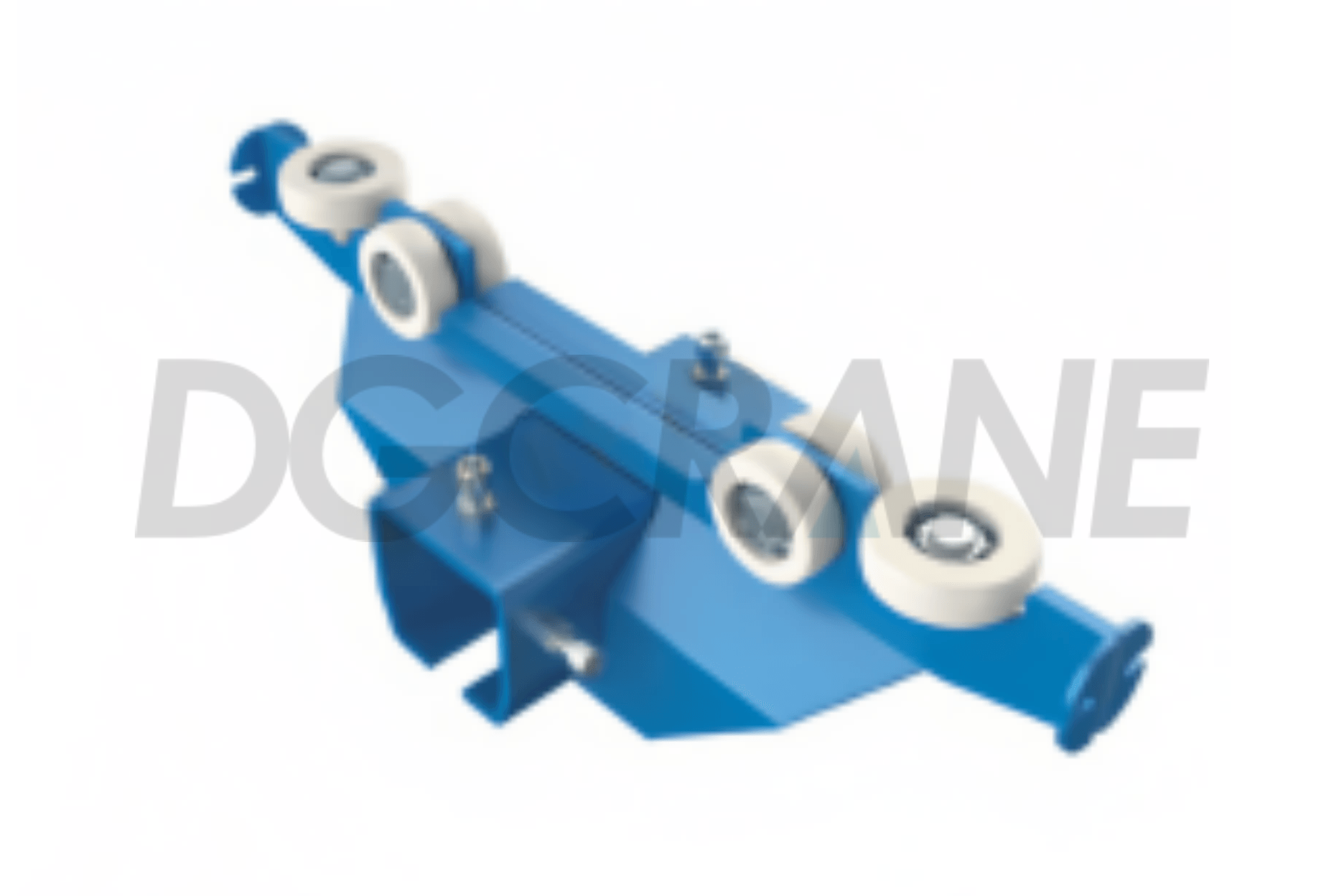

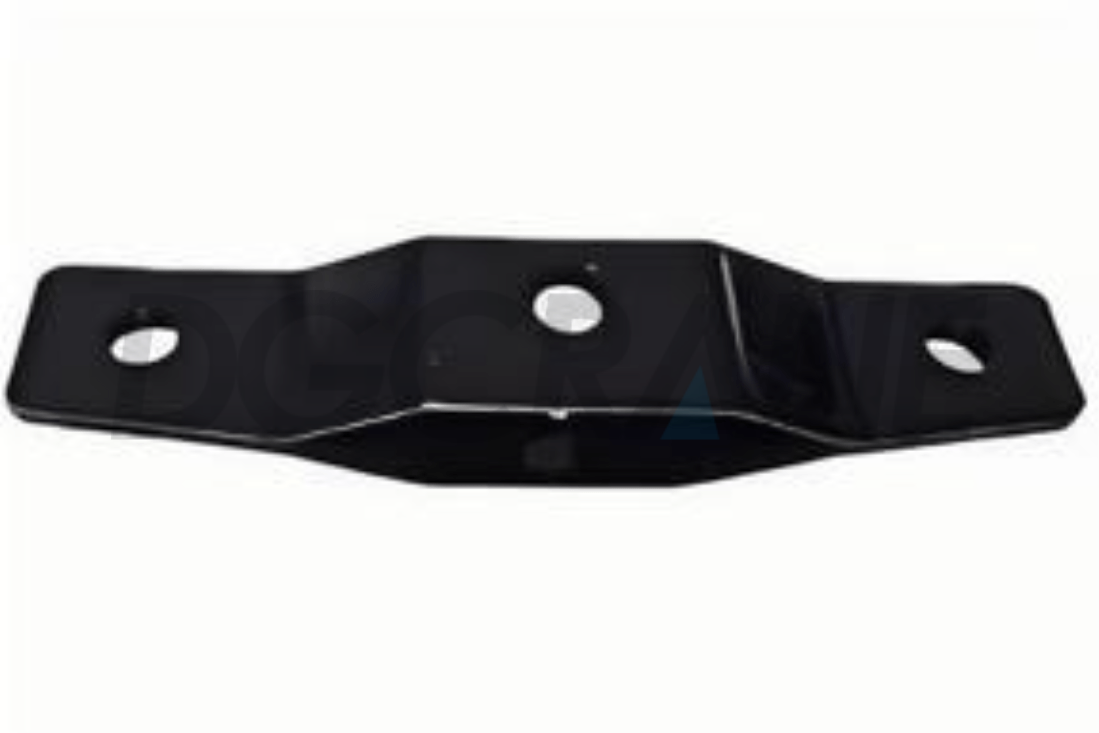

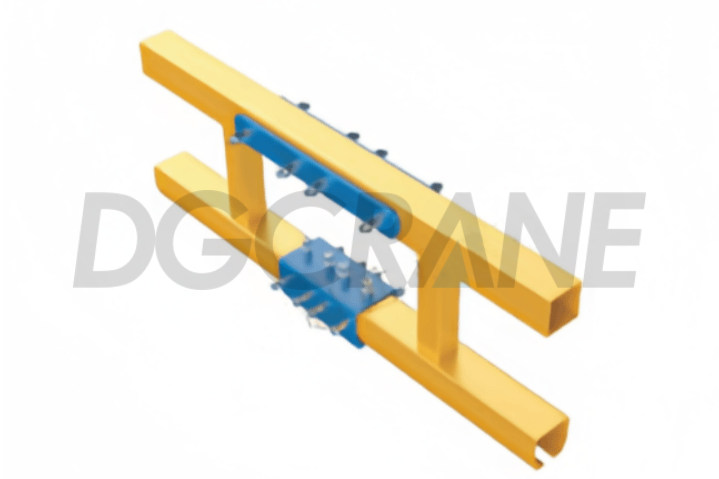

Sistema modulare per gru a ponte con postazione di lavoro montata su soffitto rigido

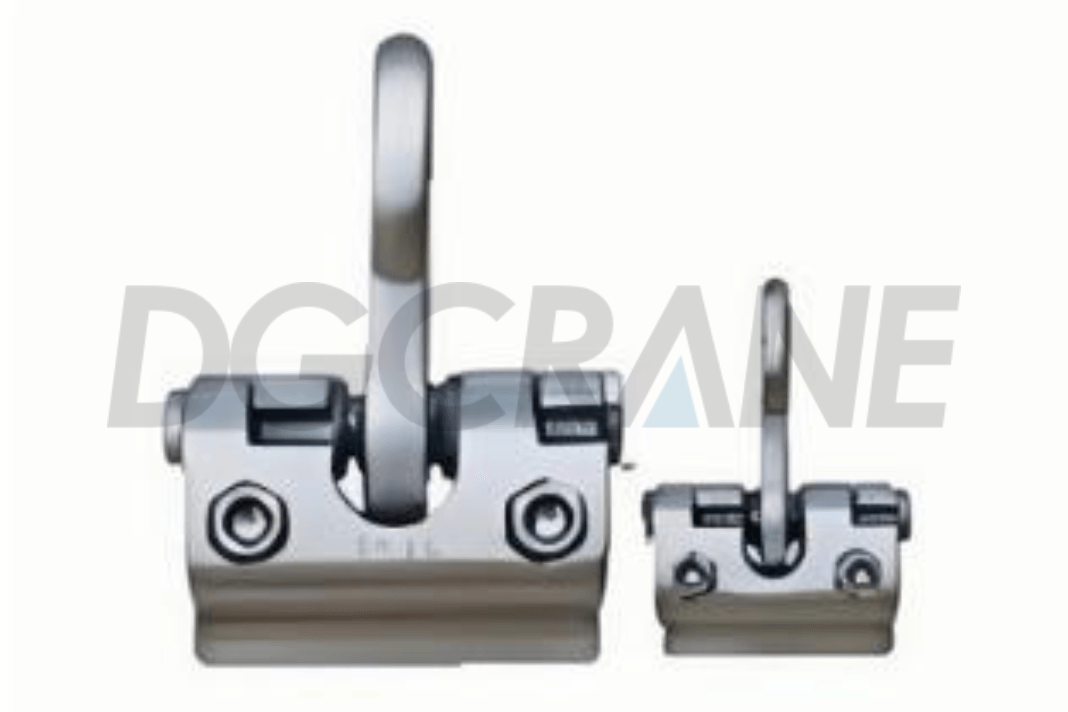

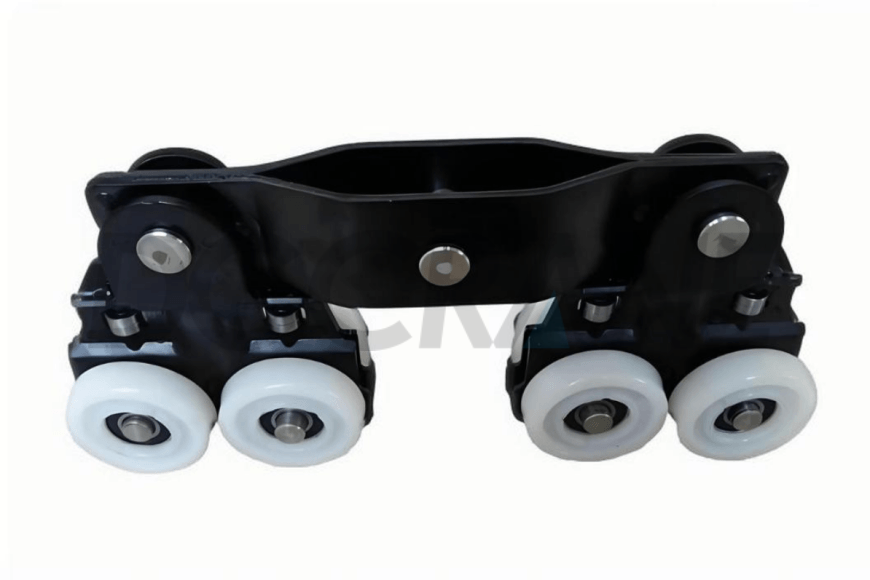

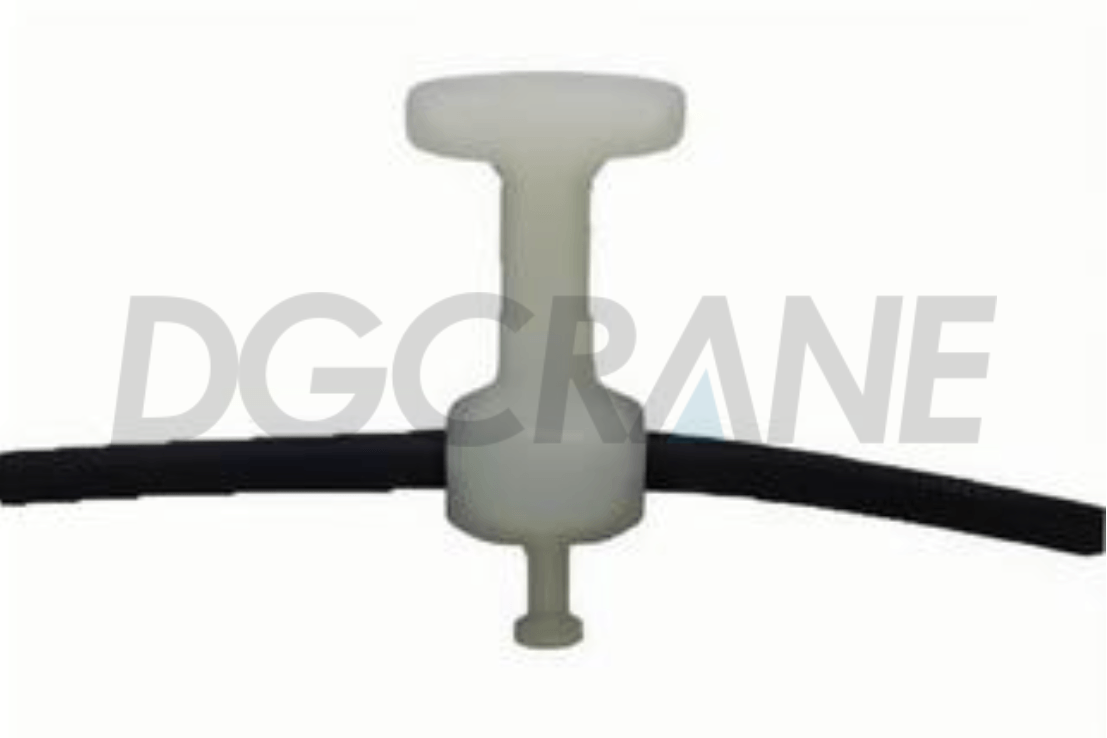

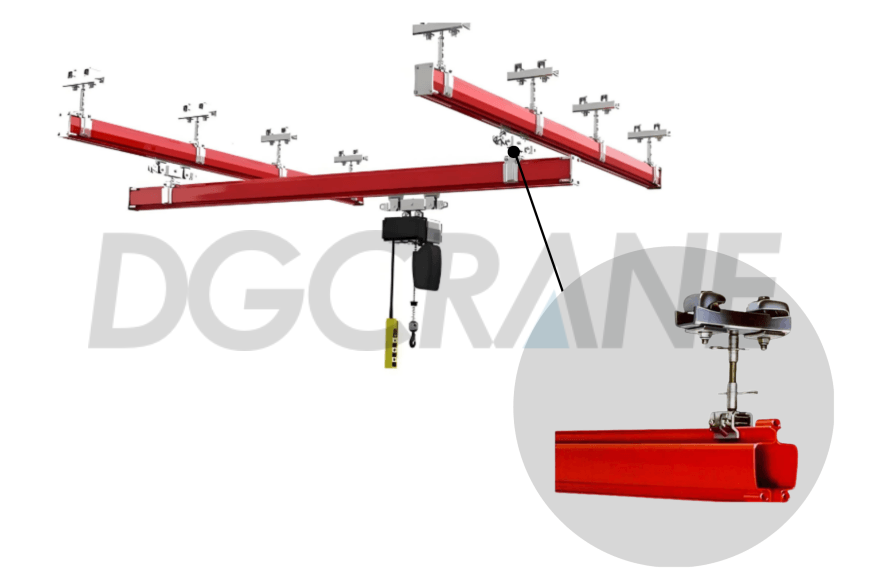

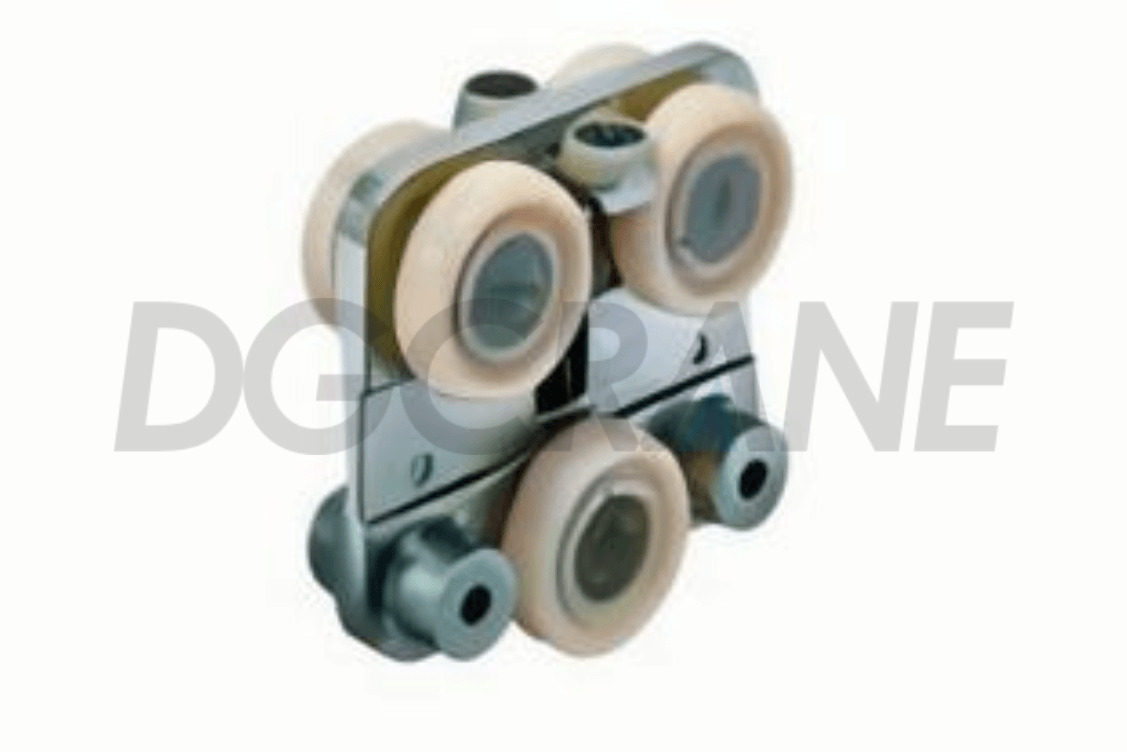

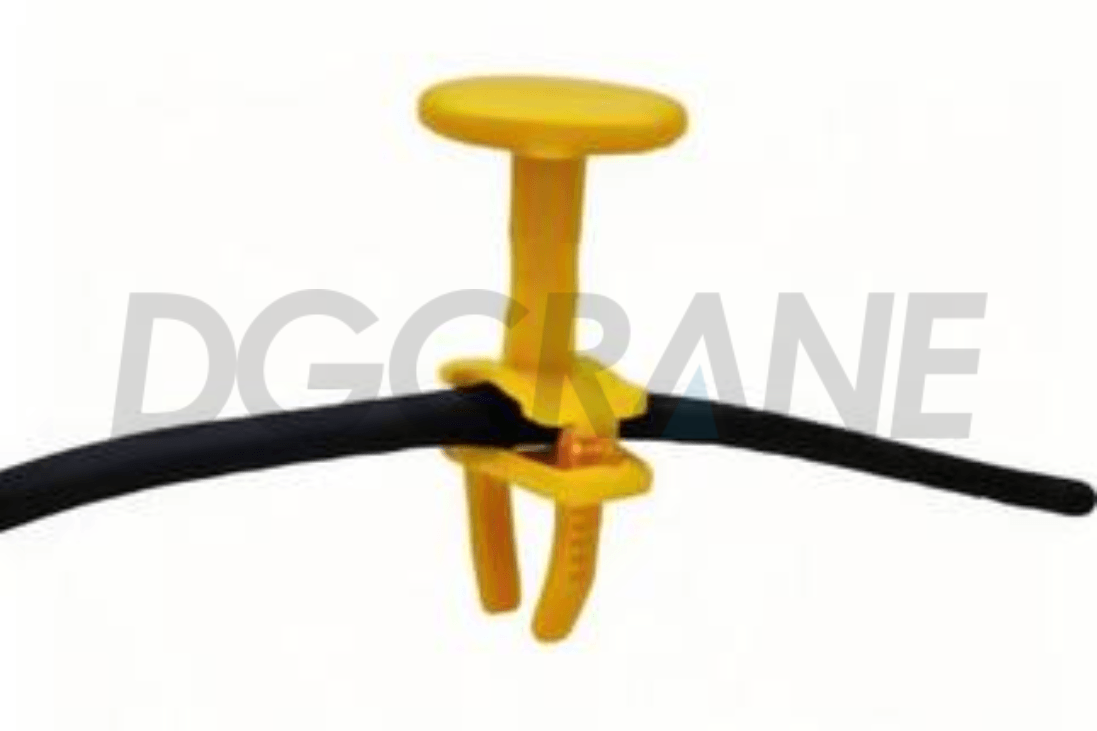

Sistema modulare flessibile per gru a ponte con postazione di lavoro montata a soffitto
Performance operativa

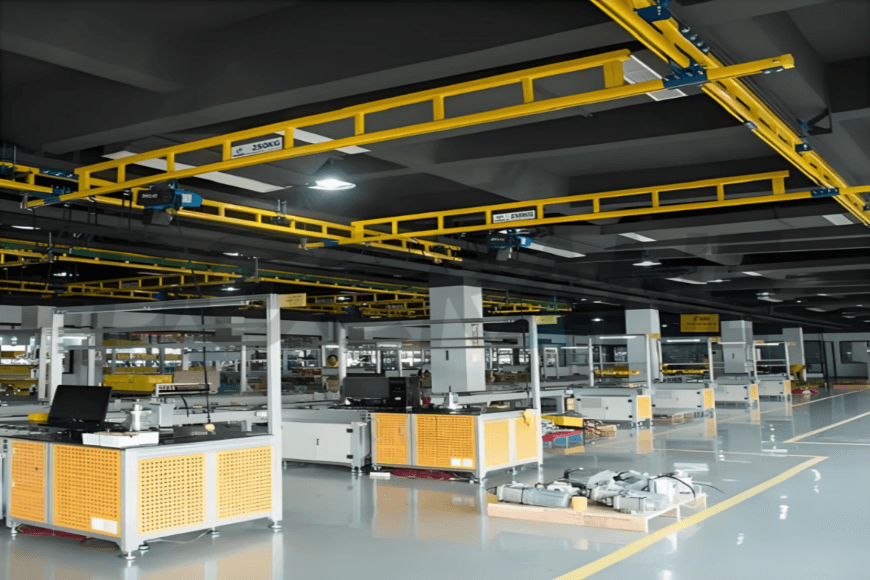

- Gru a ponte per postazioni di lavoro montate su soffitto rigido:
Offre un funzionamento relativamente più fluido con vibrazioni e oscillazioni minime. Garantisce una maggiore precisione di posizionamento, rendendolo adatto ad applicazioni che richiedono un posizionamento preciso, come le attività di assemblaggio di precisione. - Gru a ponte flessibile per postazioni di lavoro montate a soffitto:
Richiede meno sforzo per iniziare a muoversi: se azionato manualmente, tirando da un lato l'intero sistema scivola, e in genere è necessaria solo circa 0,4% della forza di carico per il funzionamento. Tuttavia, durante il movimento, potrebbero verificarsi oscillazioni e vibrazioni, e la sua precisione di posizionamento è leggermente inferiore rispetto ai sistemi di gru a ponte rigide montate a soffitto.
Applicazione
- Gru a ponte per postazioni di lavoro montate su soffitto rigido:
Adatto ad applicazioni che richiedono un'elevata precisione di posizionamento, come nei settori dell'elettronica, dei semiconduttori e della produzione di strumenti di precisione. Questi scenari richiedono la movimentazione e l'assemblaggio precisi dei componenti. Il sistema di binari e sospensioni per gru a ponte per postazioni di lavoro rigide, montato a soffitto, offre una stabilità di posizionamento superiore, riducendo al minimo oscillazioni e deviazioni durante il funzionamento e soddisfacendo le esigenze degli ambienti di produzione ad alta precisione. - Gru a ponte flessibile per postazioni di lavoro montate a soffitto:

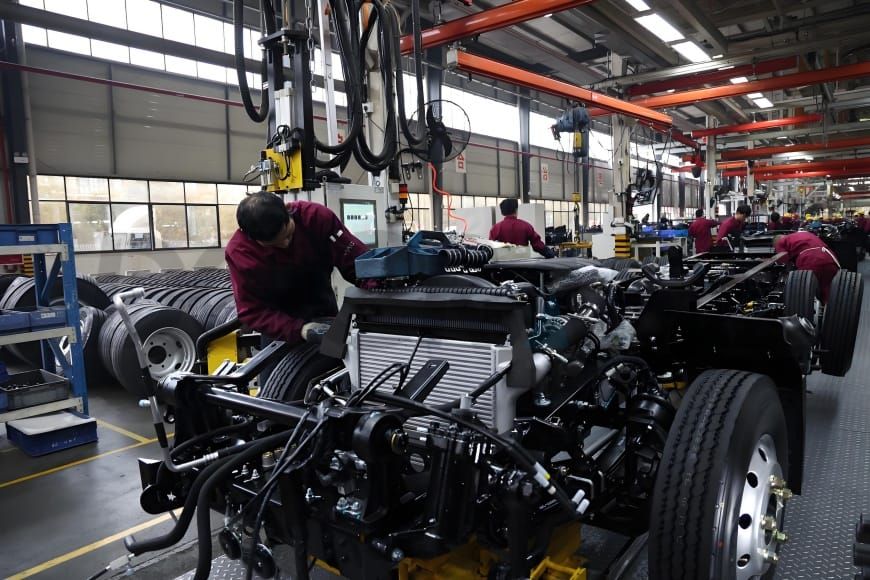

Ideali per ambienti in cui sono richiesti frequenti cambi di configurazione dei binari o in cui le condizioni di lavoro sono complesse e variabili. Nelle officine con attrezzature dense o ostacoli come colonne e condutture, i binari flessibili per gru a ponte montati a soffitto possono essere facilmente aggirati dagli ostacoli, consentendo una movimentazione efficiente dei materiali senza essere vincolati dalla configurazione spaziale.
Che si tratti di una struttura monotrave standard o di un sistema a trave telescopica più complesso, le gru a ponte per postazioni di lavoro a soffitto soddisfano le esigenze di diversi settori per soluzioni di sollevamento efficienti, sicure e flessibili grazie al loro design modulare e alle prestazioni eccezionali. Offriamo un'ampia gamma di materiali per i binari, capacità di carico e opzioni di espansione del sistema per aiutarvi a costruire un sistema di gru altamente adattabile ed economico. Non esitate a contattarci per soluzioni personalizzate e supporto nella scelta.
