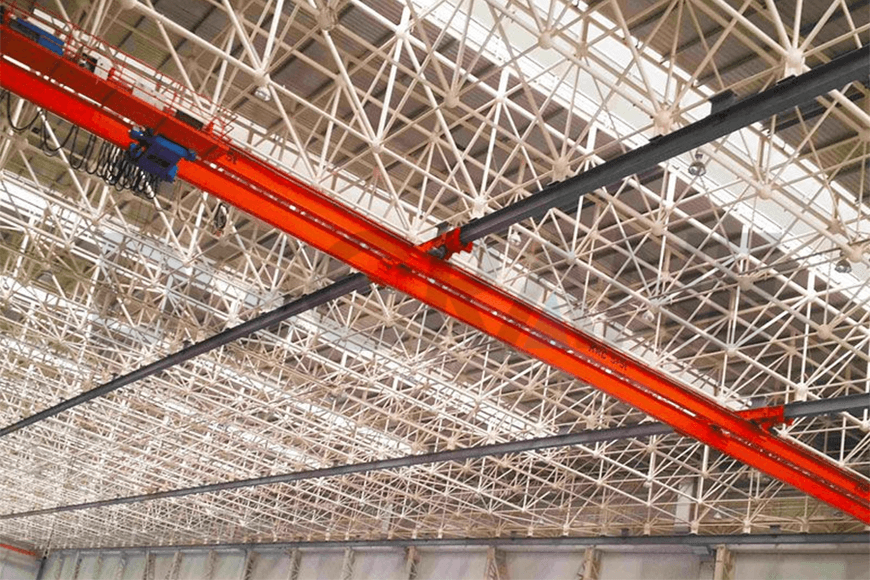

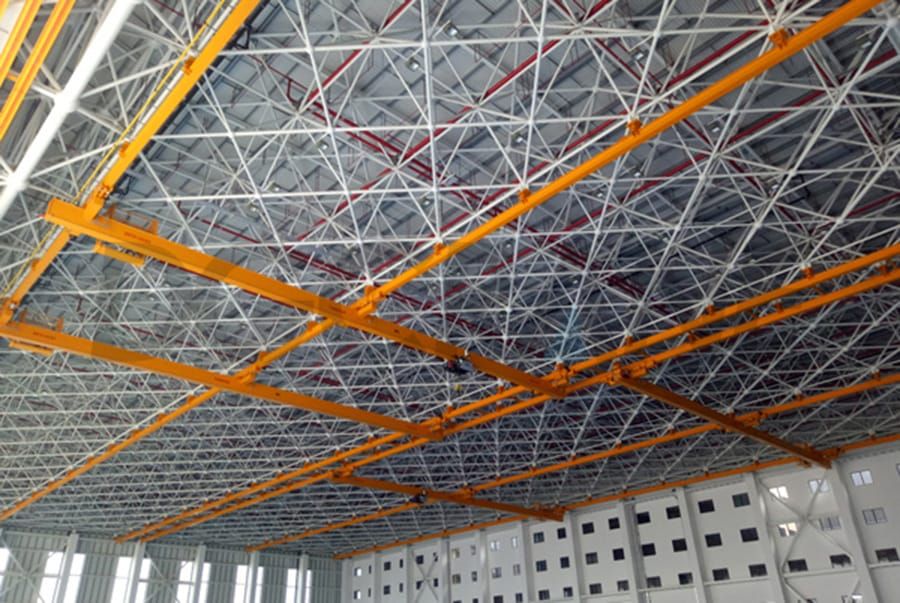

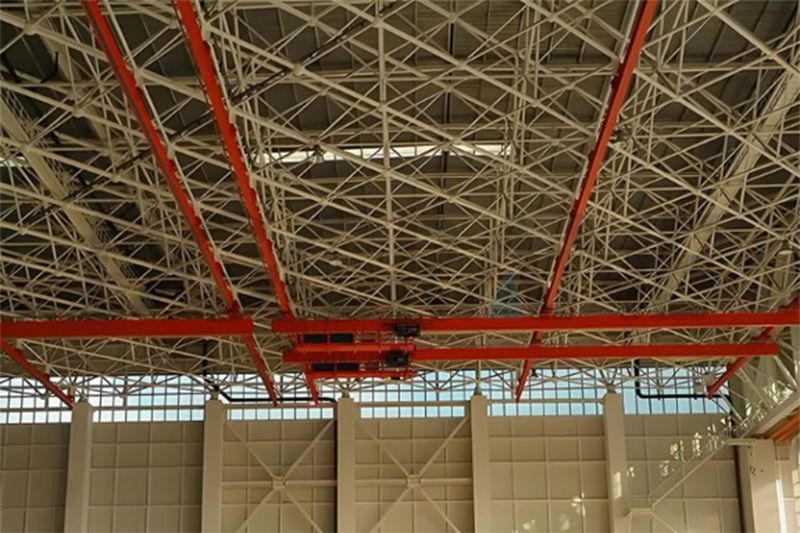

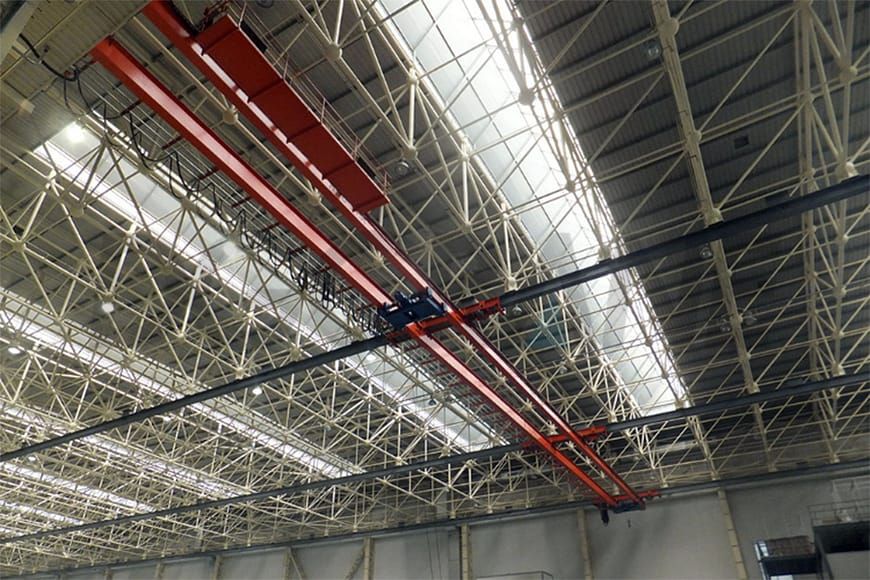

Flerpunktsophængskraner: Velegnet til store industrielle værksteder
Flerpunktsophængskranen er en specialiseret ophængskran designet til at opfylde kravene i store industrielle værksteder og lagre, såsom flyfabrikker og flyvedligeholdelsesfaciliteter. Ved at fordele laster gennem flere ophængningspunkter reducerer denne kran kranens vægts påvirkning på bygningens tagkonstruktion, hvilket giver mulighed for lavere bygningshøjde og bidrager til at reducere fabrikkens byggeomkostninger betydeligt.
- Løftekapacitet: 3–40 t
- Antal ophængningspunkter: 3, 4, 5, 6, 7, 8
- Samlet spændvidde: op til 80 m
- Løftehøjde: 3–30 m
- Driftsklasse: A3–A5
Funktioner og højdepunkter
- Flere ophængningspunkter gør kranen velegnet til værksteder med stort spændvidde, hvilket giver bred dækning, samtidig med at den effektivt reducerer de strukturelle dimensioner, minimerer brugen af loftshøjde og øger den effektive løftehøjde.
- Letvægtskranstruktur reducerer belastningskravene på bygningens tag og stålramme betydeligt
- Leddelte forbindelser mellem flere spænd forhindrer effektivt hjulaflastning og overdreven belastningskoncentration på individuelle ophængningspunkter
- Kranhjulskonstruktioner kan tilpasses H-bjælke- eller I-bjælkebaner og imødekommer dermed fleksibelt forskellige bygningskonstruktioner og kundekrav.
- Kompakt festonsystem til strømforsyning til trolley muliggør mindre venstre og højre endegrænser, hvilket forbedrer den samlede udnyttelse af værkstedspladsen
- Udstyret med tre-i-en-drev og variabel frekvensstyring (VFD) for jævn og pålidelig drift, bredt hastighedsreguleringsområde og høj positioneringsnøjagtighed
- Synkroniseret styringsteknologi sikrer koordineret drift af flere drivenheder og forhindrer effektivt skævhed i skinnerne
- PLC-styringssystem muliggør koordineret drift af flere kraner og udvider dermed arbejdsområdet
- Løbehjul lavet af slidstærk teknisk plast forhindrer slid på både hjul og kranbaner
- Højstyrke, oliefri stålwirer og højstyrkekroge i klasse T forbedrer den samlede sikkerhed og pålidelighed
- Rebføringer lavet af højtydende polymerkompositmaterialer tilbyder lav slidstyrke, høj styrke og fremragende sejhed
- Elektronisk anti-svingfunktion forbedrer løftestabilitet og driftseffektivitet
Flerpunktsophængskraner VS ophængskraner
- Støttearrangement: Flere ophængningspunkter arrangeret langs landingsbanens bjælke for at fordele belastningen jævnt
- Løftestabilitet: Flerpunktsophæng sikrer en mere jævn kørsel; udstyret med variabel frekvensstyring (VFD) og anti-svingsystemer for høj positioneringsnøjagtighed
- Spændviddekapacitet: Store spændvidder kan opnås ved at øge antallet af ophængningspunkter, med et maksimalt spændvidde på op til 80 m
- Anvendelser: Store faciliteter med høje krav, såsom flyvedligeholdelseshangarer og flyfabrikker
- Støttearrangement: To ophængningspunkter, direkte ophængt under baneskinnerne, uden behov for søjler
- Løftestabilitet: Velegnet til generelle materialehåndteringskrav i standardværksteder
- Spændvidde: Almindeligt anvendt i bygninger med små til mellemstore spændvidder, med typiske spændvidder på cirka 3-22,5 m
- Anvendelser: Generel materialehåndtering i maskinværksteder, maskinmonteringsområder, vedligeholdelsesfaciliteter og lagre
Krankasser med flerpunktsophæng

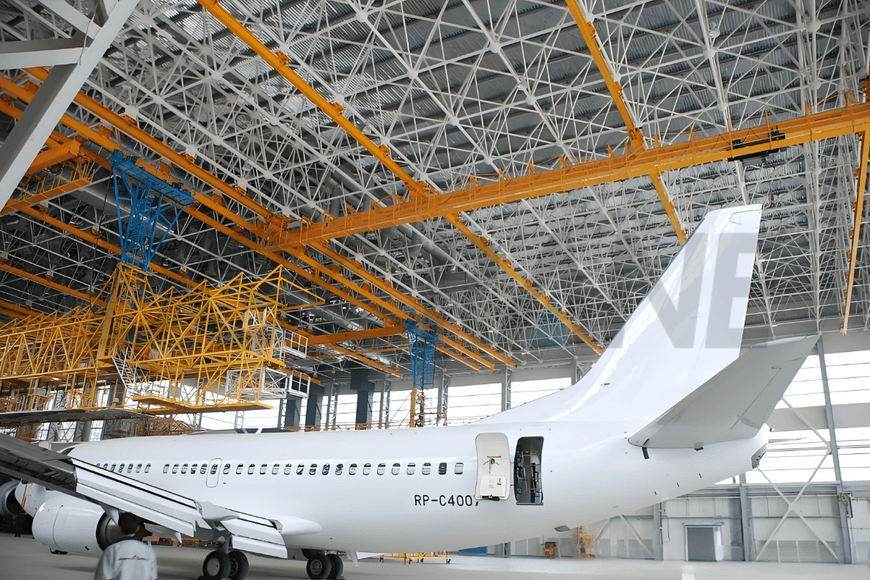

Flerpunktsophængskran til flyvedligeholdelsesværksteder
I flyvedligeholdelsesværksteder bruges flerpunktskraner til løft, håndtering og positionering af store flykomponenter såsom flykropsektioner, vinger, haleaggregater, motorer og landingsudstyr.
På grund af flykomponenters store størrelse og komplekse form, samt de ekstremt høje krav til balance, synkronisering og præcis positionering under løft, bruger denne type kran flere støttepunkter til at fordele lasten og udføre synkroniseret løft/flytning. Dette gør det muligt at flytte store, uregelmæssigt formede komponenter jævnt, præcist og med minimal svingning fra en arbejdsstation til en anden, eller at løfte motorer, vinger og andre komponenter op på vedligeholdelsesplatforme.
For flyhangarer med store spændvidder og rummelige interiører kan traverskraner udnytte det øverste rum fuldt ud uden at optage gulvareal, hvilket forbedrer pladsudnyttelsen og vedligeholdelseseffektiviteten.

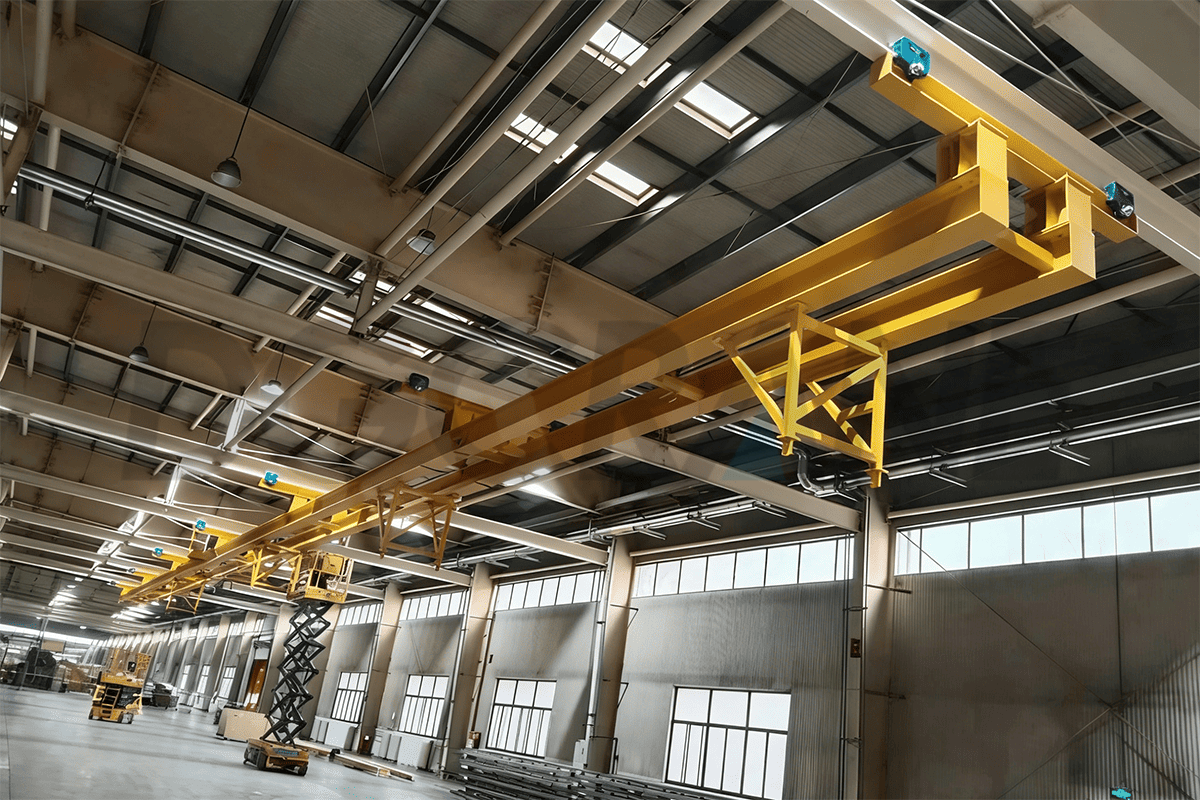

Flerpunktsophængskran til store gummifabrikker
Dette projekt blev implementeret i et værksted til produktion af gummi med stort spænd. Bygningen er en eksisterende struktur med komplekse strukturelle forhold, herunder deformation i visse stålelementer. Derudover kræver produktionsprocessen løft og håndtering af ekstra lange materialer, hvilket stiller høje krav til lastbalance og driftsstabilitet af løfteudstyret. Under disse forhold blev der anvendt en flerpunktsophængskranløsning for at imødekomme den store struktur og forbedre den samlede driftssikkerhed.
Projektet er udstyret med to flerpunktsophængskraner, der hver har en 60 m hovedbjælke og et syvpunktsophæng for effektivt at fordele lasten. Der er dedikerede løfteanordninger til ekstra lange materialer for at opfylde de specifikke krav til materialehåndtering i produktionsprocessen.
For at imødegå ugunstige installationsforhold, såsom deformation af den eksisterende stålkonstruktion, blev der udført en omfattende vurdering på stedet før installationen. Der blev derefter anvendt korrigerende foranstaltninger på de bærende stålkonstruktioner, hvilket sikrede pålidelig installation og stabil, langvarig drift af kranerne.
