TBM Portal Vinç: Metro ve Tünel Projeleri İçin Özel Olarak Tasarlanmıştır

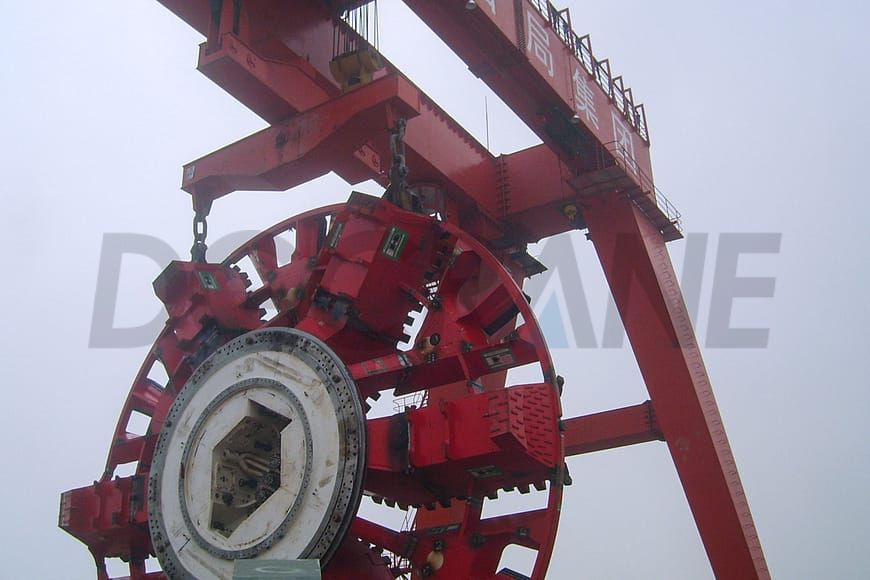

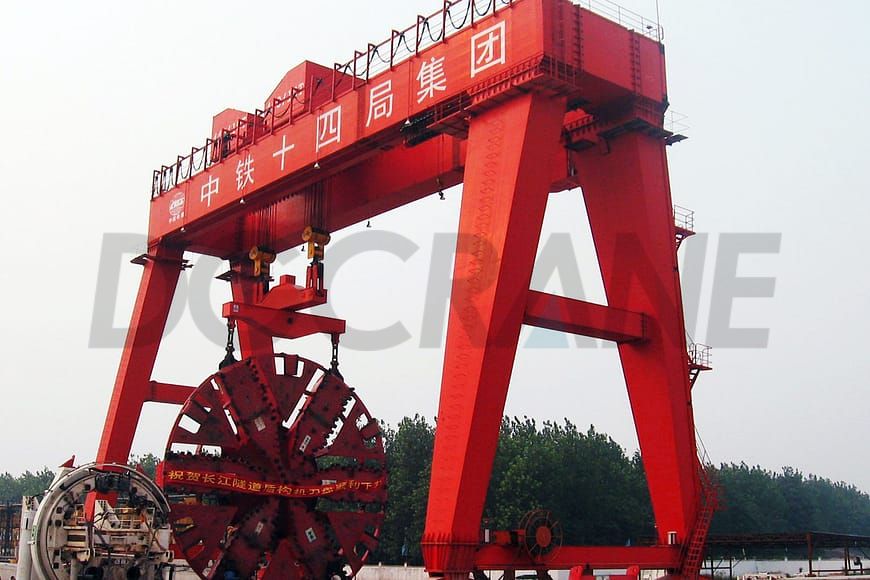

TBM portal vinçleri, metro tünelleri ve nehir geçiş tünellerinin inşası için tasarlanmış özel vinçlerdir. Başlıca kullanım alanları, tünel açma makinelerinin (TBM) kesici başlığını ve kalkanını takmak ve inşaat sırasında tünel segmentlerini kaldırmaktır. Bu ürün serisi, kalkanlı tünel açma portal vinçleri alanında entegre bir gelişmeyi temsil etmektedir.

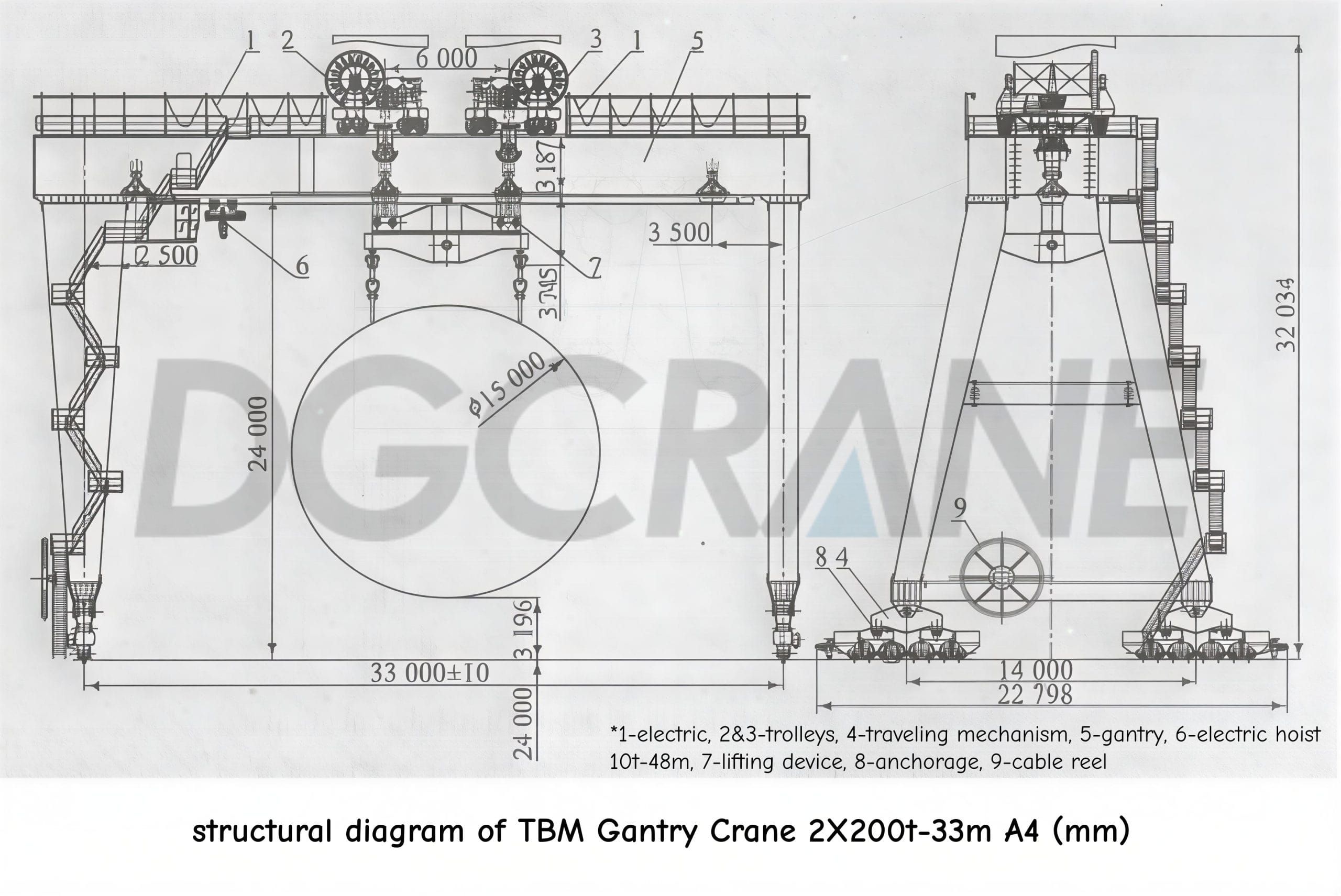

TBM Portal Vinçinin Teknik Parametreleri
TBM Portal Vinçinin Çalışma Prensibi
Bu TBM portal vinci serisi, sadece kesici başlığı kaldırmakla kalmaz, aynı zamanda frekans dönüştürmeli hız kontrolü ve alternatif tel halat sarımı gibi yöntemlerle kaldırma hızını da ayarlayarak normal çalışma koşullarında tünel segmentlerinin ve diğer bileşenlerin kaldırılmasına uyum sağlar. Bu çok amaçlı tasarım, kurulum ve işletme maliyetlerinden tasarruf sağlar ve iş gücü verimliliğini artırır.
TBM Portal Vinçlerinin İnovasyon Avantajları
- Yenilikçi bir tasarıma sahip olan bu vinç, çeşitli çap ve ağırlıklardaki kesici başlıkların ve tünel segmentlerinin montajına uyarlanabilir. 400 ton, 200 ton, 130 ton ve 100 ton kaldırma kapasitesine sahip vinçler, 15 m, 13 m ve 6,3 m çapındaki kesici başlıklar için uygundur ve çeşitli operasyonel ihtiyaçları karşılar.
- ANSYS analizi kullanılarak vinç yapısı optimize edildi ve kullanım gereksinimlerini karşılarken tekerlek çapı küçültüldü. Bu, yalnızca toplam yüksekliği düşürmekle kalmayıp aynı zamanda tekerlek basıncını da azaltarak inşaat maliyetlerini önemli ölçüde düşürüyor ve kullanıcılara daha verimli bir çalışma alanı sağlıyor.
- Özel bir vinç kaldırma mekanizması kullanan bu makine, farklı kazı yönlerine uyum sağlamak için 360° dönebilir.
- İki taşıma mekanizması, kesici başlığı kaldırmak için birlikte çalıştırılabileceği gibi, farklı uygulama gereksinimlerini karşılamak üzere tünel segmentlerini kaldırmak için bağımsız olarak da kullanılabilir.
- Tel halatın bükülme eğrilik çapı değiştirilerek yerel gerilim iyileştirildi ve kaldırma kapasitesi artırıldı.
- Nispeten hafif gevşek parçaları kaldırırken, tel halatın kasnak bloğuna dönüşümlü olarak sarılma yöntemi değiştirildi. Tel halat, yeni bir sabit kasnak bloğunun etrafına sarılarak kaldırma kasnak bloğunun oranı değiştirildi ve böylece kaldırma işlemi hızlandırıldı.
TBM Portal Vinçinin Çalışma Ortamı
- Vinç, 50 Hz nominal güce ve 380 V nominal gerilime sahip üç fazlı alternatif akımla çalışır.
- Çalışma ortam sıcaklığı -20~45℃ arasındadır ve maksimum nem oranı 95%'den (yoğuşma dahil) düşük olamaz.
- Çalışma sırasında rüzgar hızı 20 m/s'yi geçmemelidir.
- İşçi sınıfı A3 veya A4'tür.

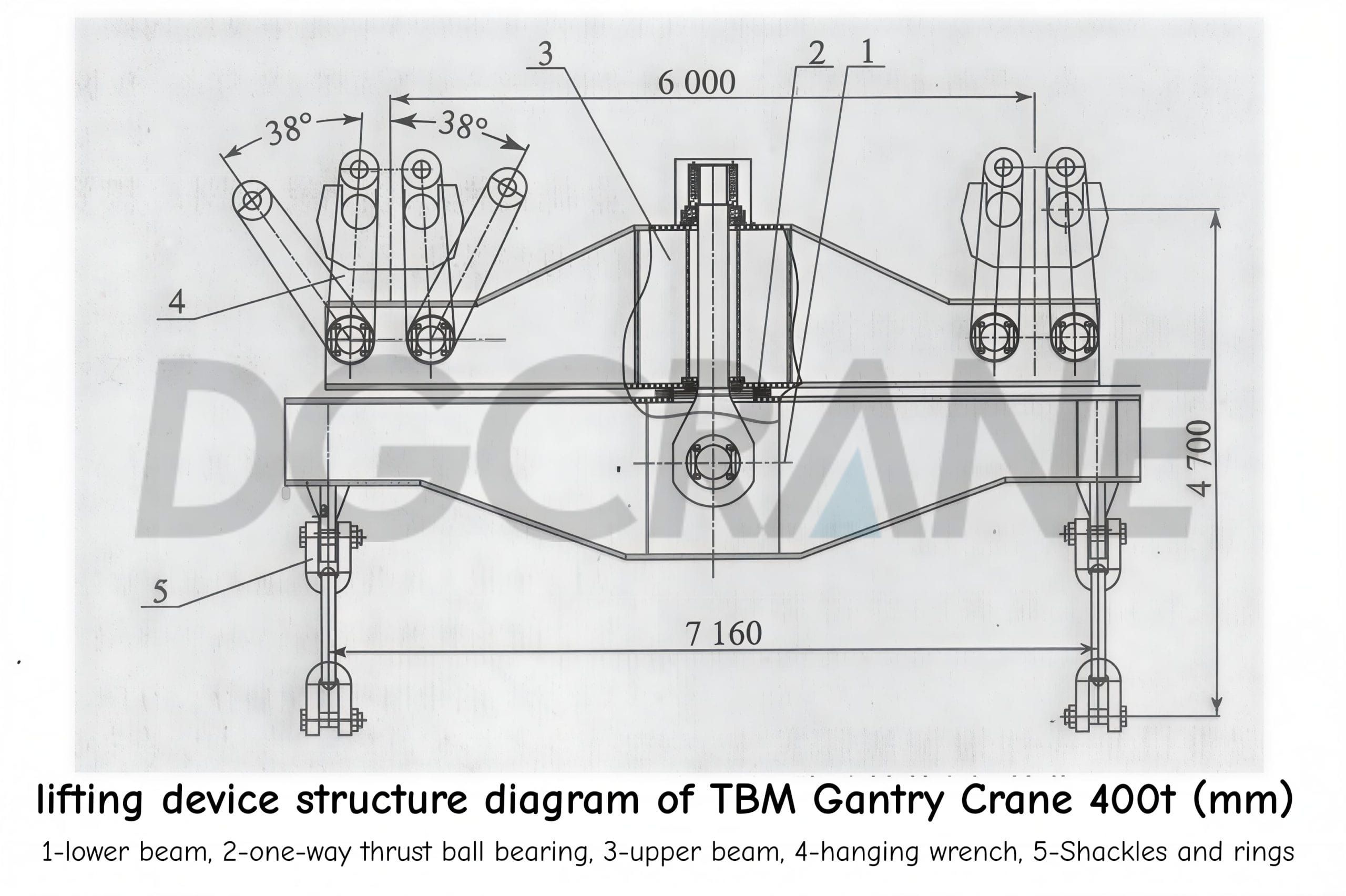

Kaldırma Cihazının Özellikleri
Dönebilen çok fonksiyonlu kaldırma aleti, esas olarak baskı yatakları, bağlantı milleri, üst ve alt traversler ve bağlantı somunlarından oluşur ve farklı kazı yönlerinin ihtiyaçlarına uyarlanmıştır: üst ve alt kaldırma traversleri arasında bir baskı yatağı bulunur ve alt travers, montaj gereksinimlerine göre açısal olarak ayarlanabilir.
