Endüstriyel Gantry Vinçler: Türleri, Kullanımları ve Fiyat Ayrıntıları

Endüstriyel gantry vinçler, üretim, lojistik, tersaneler ve ağır sanayide yaygın olarak kullanılan temel kaldırma çözümleridir. Köprülü vinçlerin aksine, köprülü vinçler tekerlekler veya bir ray sistemi üzerinde çalışan serbest duran ayaklar tarafından desteklenir ve bu da onları, köprülü pist sistemlerinin uygulanabilir olmadığı iç ve dış mekan uygulamaları için ideal hale getirir.

Endüstriyel Gantry Vinç Türleri

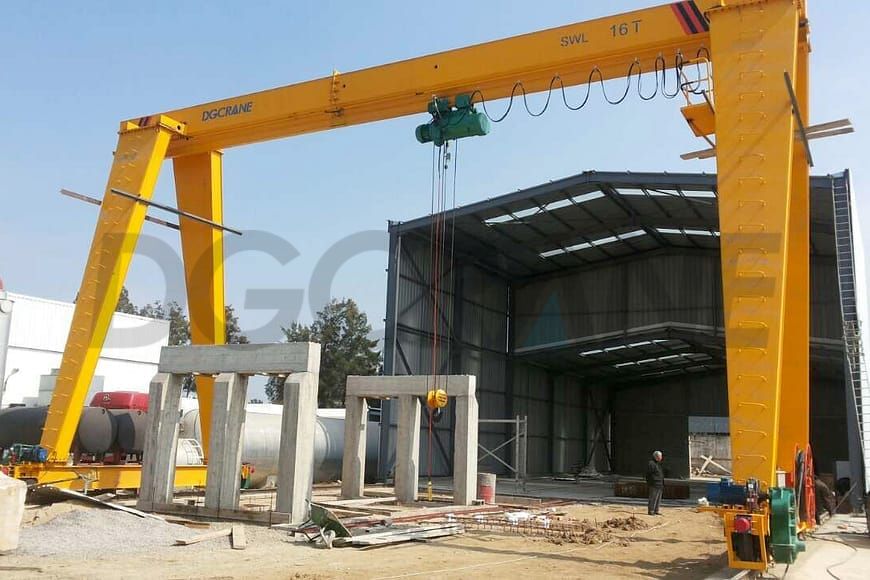

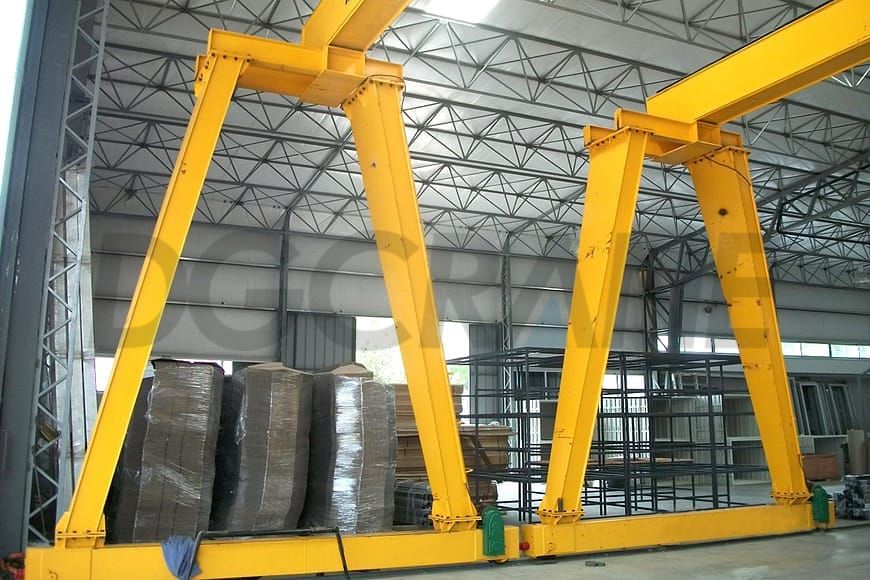

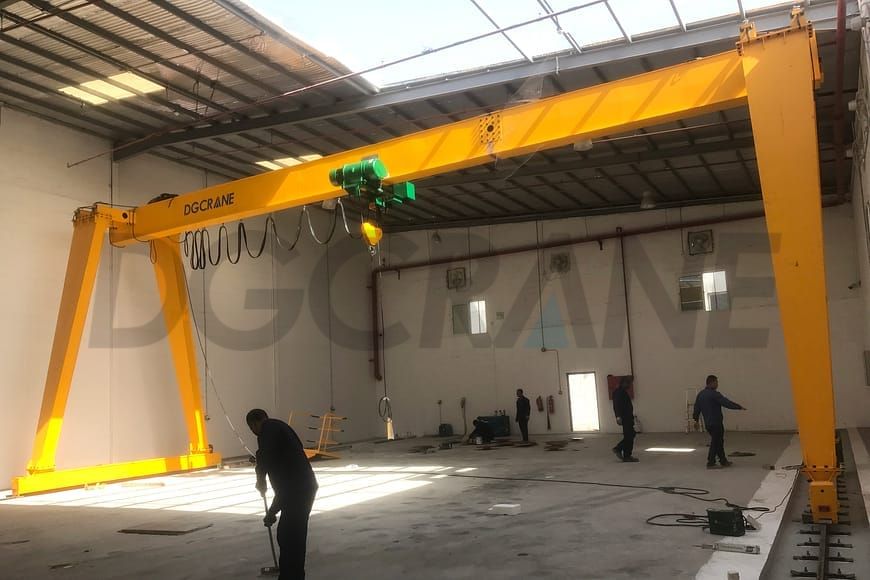

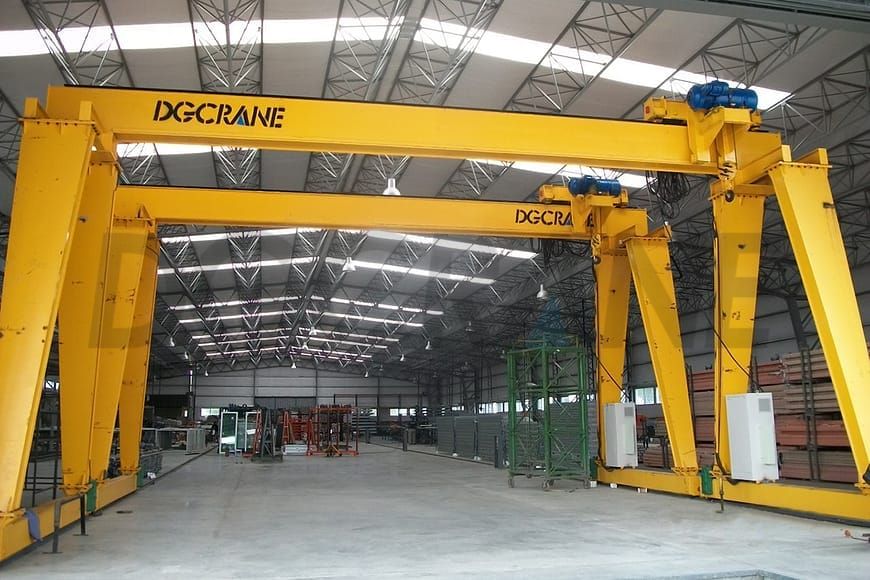

Tek Kirişli Portal Vinç

Atölye çelik yapısı portal vincin hareketini kısıtlamaz ve basit yapısı ve kolay kurulumu sayesinde çeşitli çalışma koşullarına uygundur.

Yüksek mukavemet, iyi sertlik, yüksek stabilite ve düşük maliyet. Bu, maliyet açısından etkili bir vinç çözümüdür!

Özellikler

• Kompakt Yapı: Tek ana kirişli olarak tasarlanmış, basit ve etkilidir, montajı ve bakımı kolaydır.
• Hafif ve Düşük Tekerlek Yükü:Minimum temel ve ray desteği gerektirir, hafif hizmet uygulamaları için idealdir.
• Esnek Çalışma: Hassas kaldırma ve yatay hareket için elektrikli veya manuel vinçlerle çalışır.
• Maliyet Etkin: Düşük üretim ve bakım maliyetleri sayesinde küçük ve orta ölçekli işletmeler için ideal bir seçimdir.

Uygulamalar

Tek kirişli portal vinç, pratikliği ve yüksek maliyet performansı ile aşağıdaki endüstrilerde ve senaryolarda yaygın olarak kullanılmaktadır:

• Makine imalat ve montaj atölyeleri
• Lojistik depoları ve yükleme/boşaltma istasyonları
• İnşaat malzemesi depoları ve agrega depolama alanları
• Ekipman bakım alanları ve kalıp değiştirme operasyonları

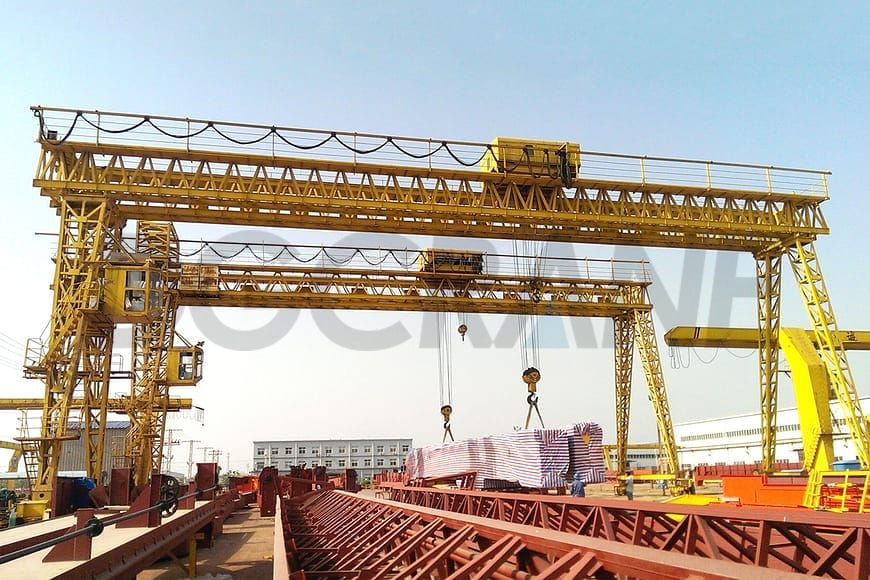

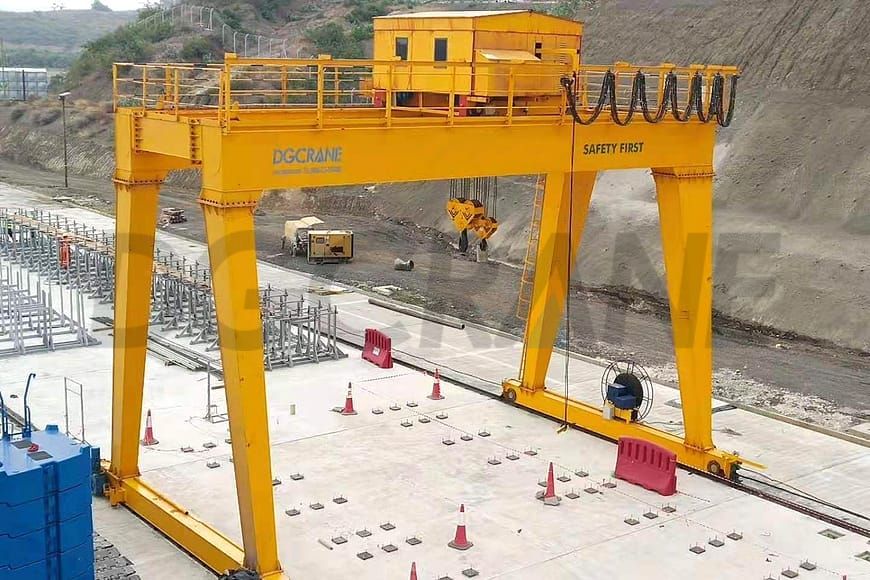

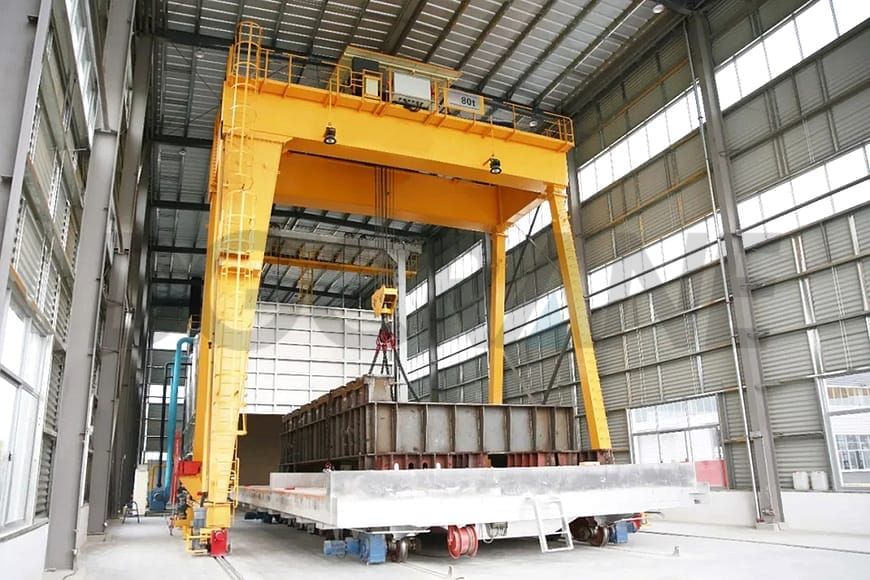

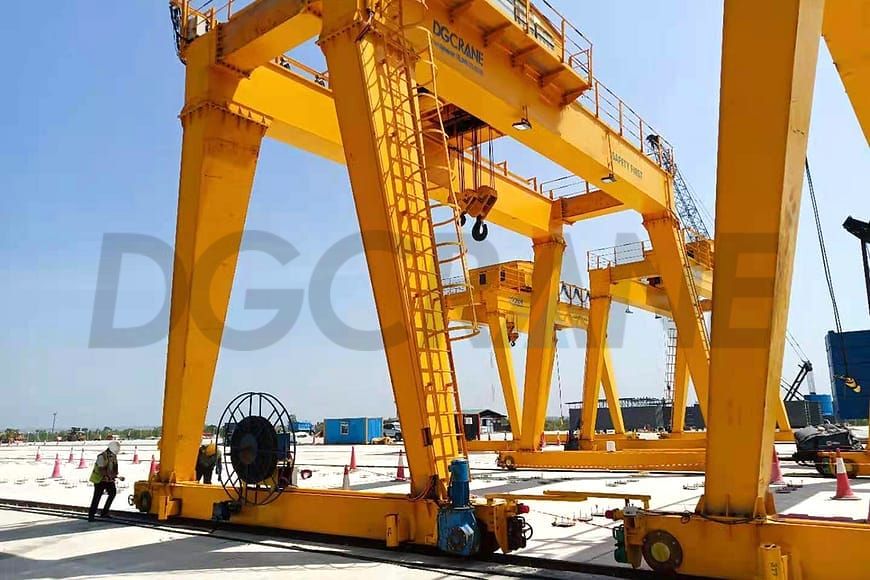

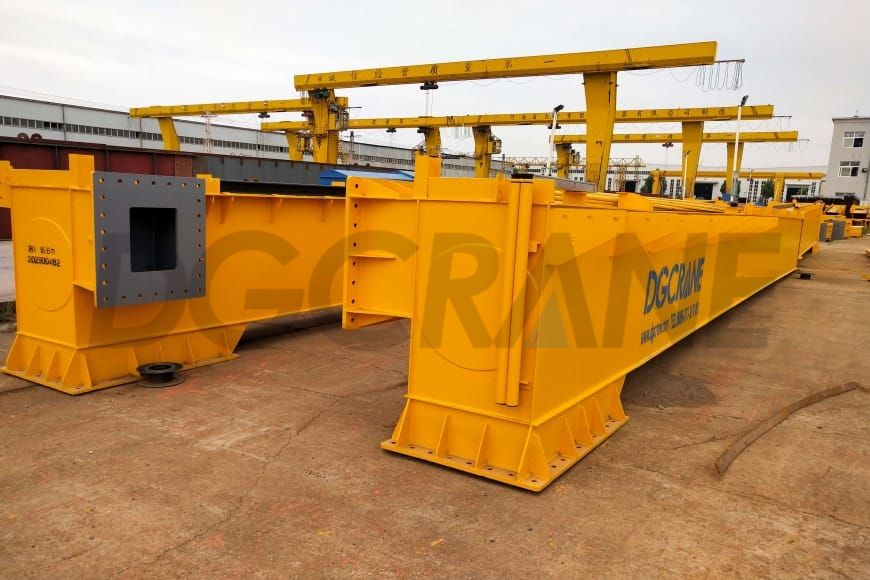

Çift Kirişli Portal Vinç

Çift kirişli bir portal vinç, iki ana kiriş, destek ayakları, bir hareket mekanizması ve bir kaldırma arabasından oluşur. Yüksek yük kapasitesi, geniş açıklık ve geniş uygulanabilirlik özelliklerine sahiptir ve bu da onu endüstriyel sektördeki en yaygın ve yaygın olarak kullanılan ağır hizmet tipi kaldırma ekipmanlarından biri yapar.

Özellikler

• Çift Kirişli Yapı: Yüksek stabilite ve rijitliğe sahiptir, ağır yükler ve geniş açıklıklı çalışmalar için uygundur.
• Ağır Kaldırma Kapasitesi: 50 tondan 500 tonun üzerine kadar ağır malzeme veya ekipmanları kaldırma kapasitesine sahiptir.
• Yüksek Kaldırma Yüksekliği:Vagon kirişlerin üstünde çalışır ve bu sayede kaldırma yüksekliğinin artırılmasına olanak sağlar.
• Çoklu Yapılandırma Seçenekleri:Kapma kovaları, elektromanyetik kaldırıcılar, döner yayıcılar ve daha fazlası ile donatılabilir.
• Özelleştirilebilir Tasarım:Açıklık, kaldırma yüksekliği ve çalışma modu, sahaya özgü gereksinimlere göre uyarlanabilir.

Uygulamalar

Çok yönlülüğü ve uyarlanabilirliği nedeniyle çift kirişli portal vinç aşağıdaki endüstrilerde yaygın olarak kullanılmaktadır:

• Makine Üretim Tesisleri: Büyük bileşenler ve montajların işlenmesi
• Çelik Yapı ve Metal İşleme: Çelik levha, kiriş, bobin vb. kaldırma.
• İnşaat Malzemeleri Endüstrisi: Beton bileşenleri ve çimento ürünleriyle ilgilenmek
• Tersaneler: Gövde bölümlerinin ve büyük ölçekli ekipmanların kaldırılması
• Demiryolu ve Demiryolu Taşımacılığı: Ray döşeme ve kiriş sahası kaldırma operasyonları
• Lojistik Sahaları ve Yük İstasyonları: Konteyner ve ağır yük elleçleme

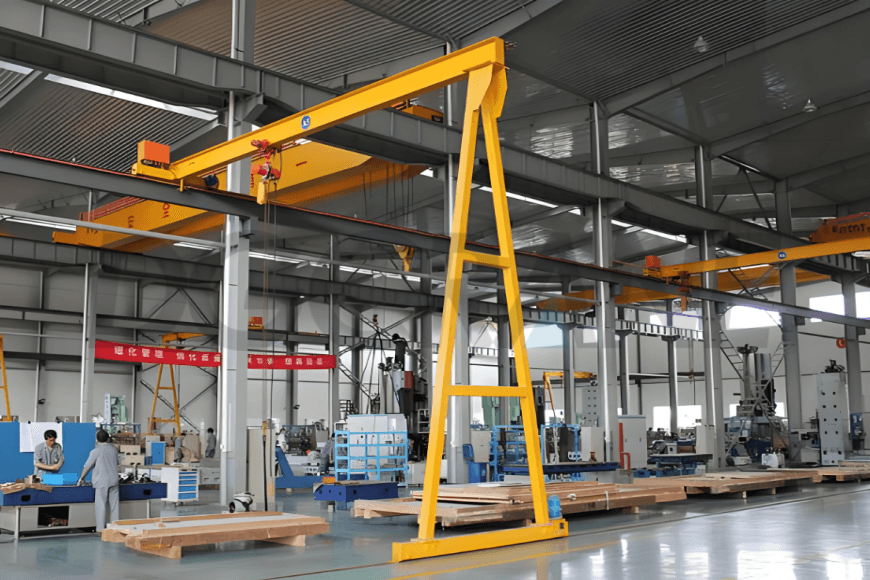

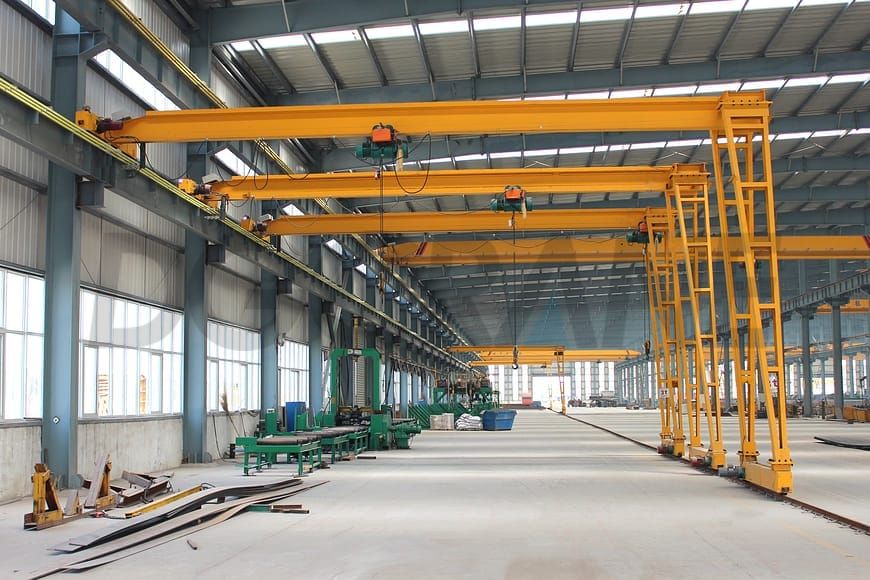

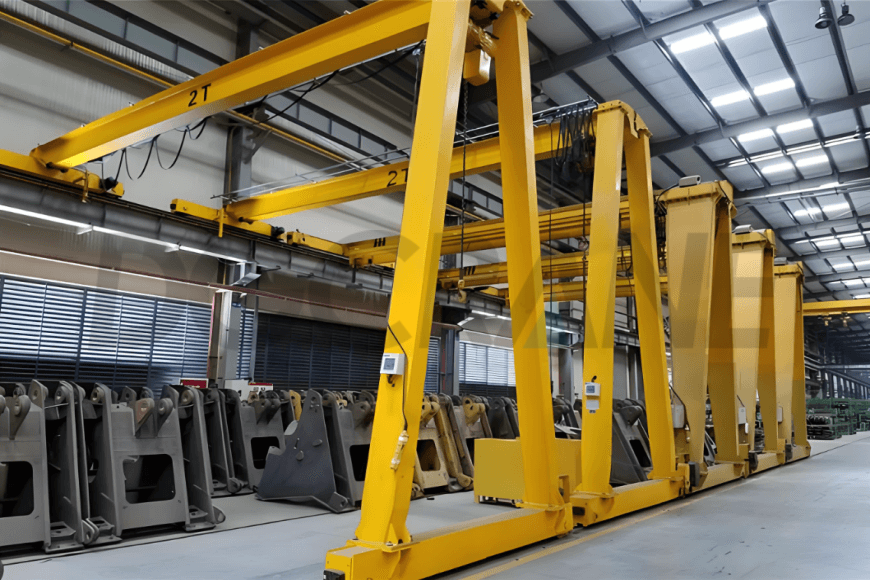

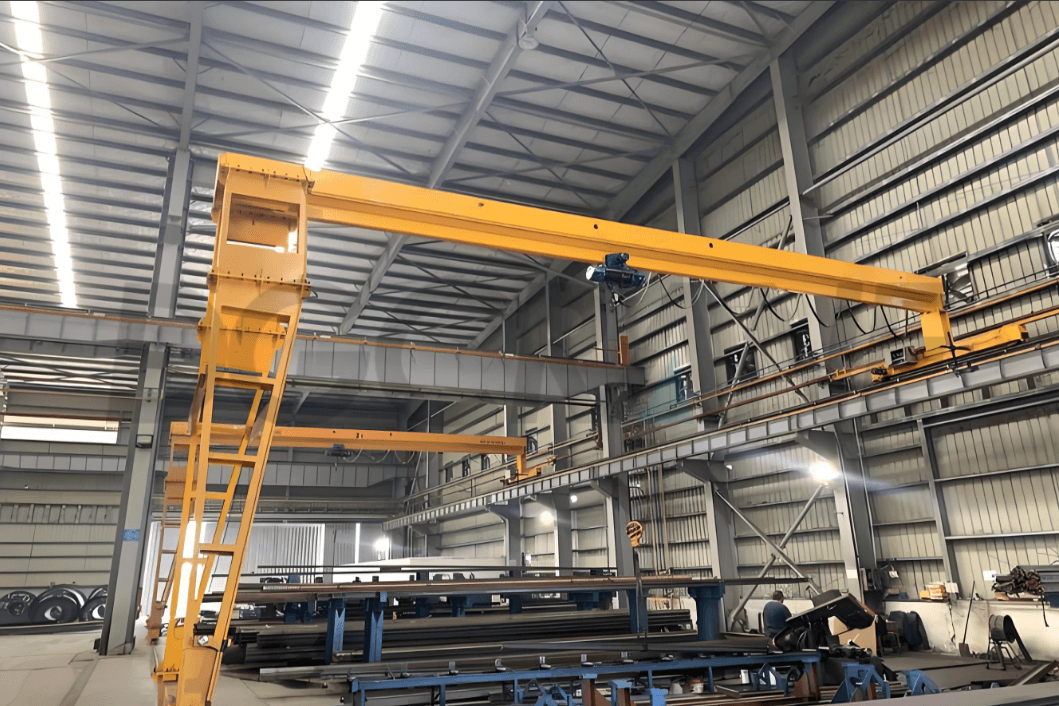

Yarı Portal Vinç

Yarı gantry vinç, bir tarafı zemin rayları ve diğer tarafı bir bina kolonu veya duvara monte ray tarafından desteklenen bir gantry vinç türüdür. Hem köprü vinçlerin hem de gantry vinçlerin avantajlarını birleştirir ve genellikle iç mekan atölyelerini, depoları ve dış mekan alanlarını entegre eden senaryolarda kullanılır.

Özellikler

• Benzersiz Yapı: Bir tarafı zemin ayağı ile desteklenmiş, diğer tarafı binaya monte edilmiş ray veya braket boyunca uzanan.
• Yerden Tasarruf Sağlayan Tasarım: Sadece tek bir ray hattı gerektirdiğinden, alan kısıtlaması olan alanlar için idealdir.
• Kolay kurulum: İnşaat maliyetlerini düşürür ve eski tesislerin güçlendirilmesi için çok uygundur.
• Esnek Çalışma: Elektrikli tahriki destekler, sık malzeme taşıma görevleri için uygundur.

Uygulamalar

• Endüstriyel atölyeler ile açık hava bahçeleri arasındaki geçiş alanları
• Depolama ve lojistik yükleme/boşaltma bölgeleri
• Kalıp atölyeleri ve çelik yapı montaj alanları
• Yenilenmiş veya düzensiz şekilli binalarda malzeme elleçleme

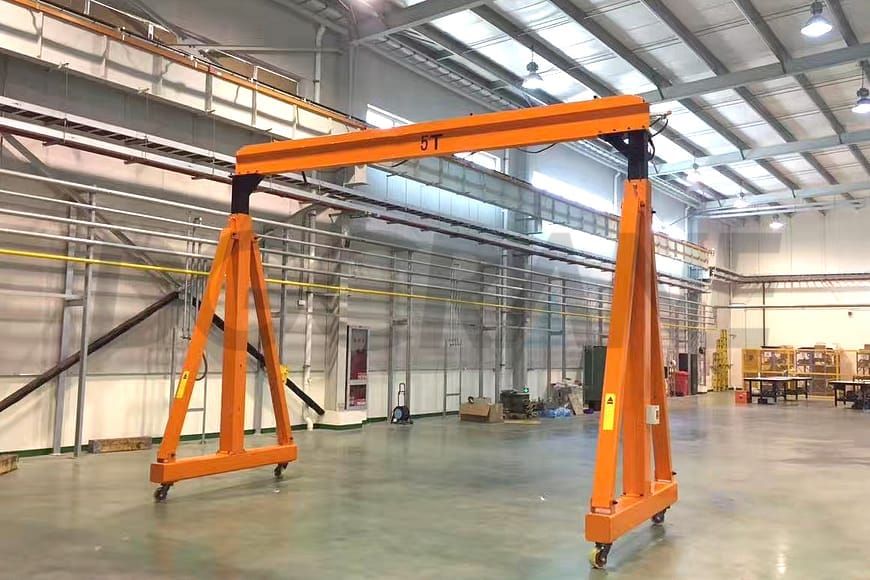

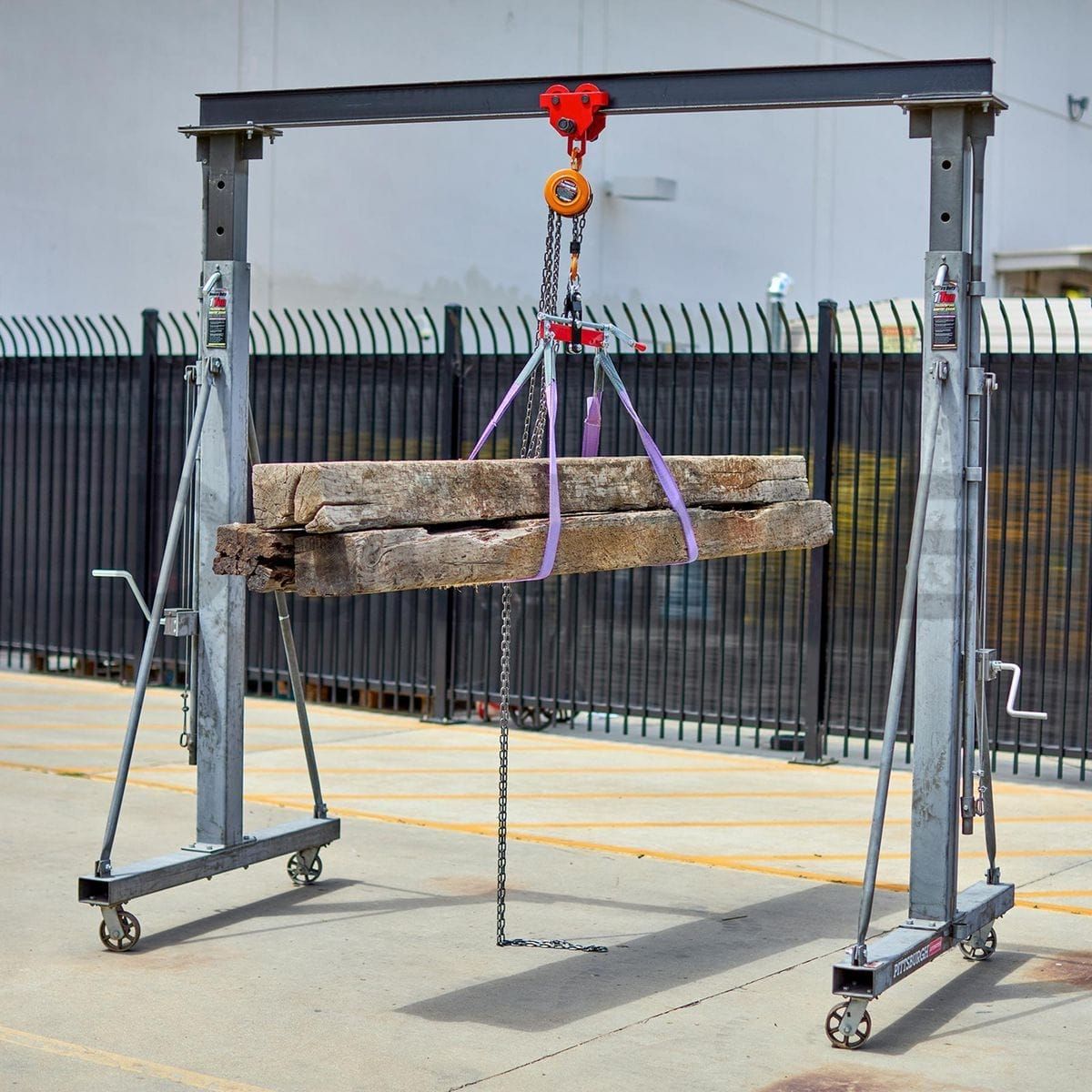

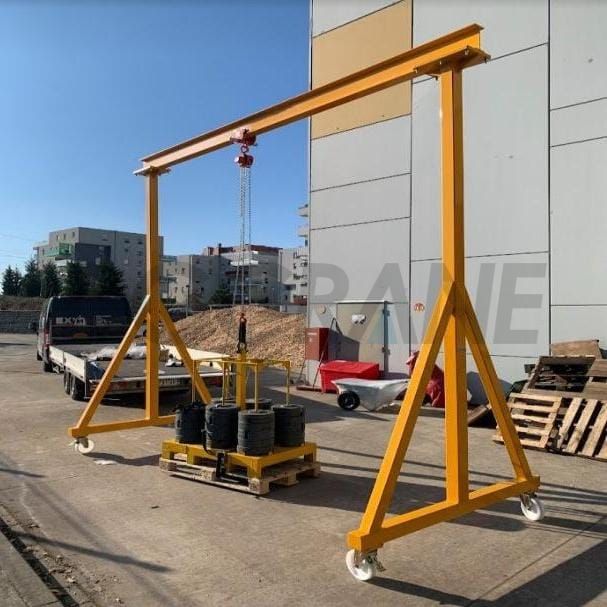

Portatif Portal Vinç

Küçük kaldırma ekipmanı, manuel tip ve elektrikli tip isteğe bağlı olabilir, ayarlanabilir açıklık ve yükseklik elde edebilir, müşteri gereksinimlerine göre özelleştirilebilir; Evrensel tekerlek ile donatılmış, atölyede hareket edebilir; Hızlı sökme ve takma, küçük boyut, makul çelik çerçeve tasarımı, düşük maliyet, kolay bakım ve güçlü uygulanabilirlik.

Özellikler

• Hafif yapı: Genellikle alüminyum alaşımı veya hafif karbon çeliğinden yapılır, düşük öz ağırlık sunar.
• Kolay Hareketlilik: Manuel itme veya elektrikli sürüş için tekerleklerle donatılmıştır.
• Ayarlanabilir Yükseklik/Açıklık: Farklı iş istasyonlarına ve operasyonel ihtiyaçlara uyarlanabilir.
• Basit Kurulum: Temel gerektirmez, hızlı kurulur ve sökülür, taşınması kolaydır.
• Hafif Hizmet Operasyonları için Uygun:Genel kaldırma kapasitesi 500 kg ile 5 ton arasındadır.

Uygulamalar (Hafif hizmet operasyonlarında yaygın olarak kullanılır)

• Ekipman Bakım Alanları: CNC makineleri, enjeksiyon kalıplama makineleri ve pres kalıp değişiklikleri gibi
• Laboratuvarlar ve Temiz Odalar: Küçük ekipman ve test numunesi gruplarının işlenmesi
• Oto Tamirhaneleri: Motor kaldırma ve şasi bakımı
• Depo ve Lojistik: Hafif malların istiflenmesi ve elleçlenmesi
• Yerinde Montaj ve Demontaj: Geçici iş istasyonlarında hızlı dağıtım

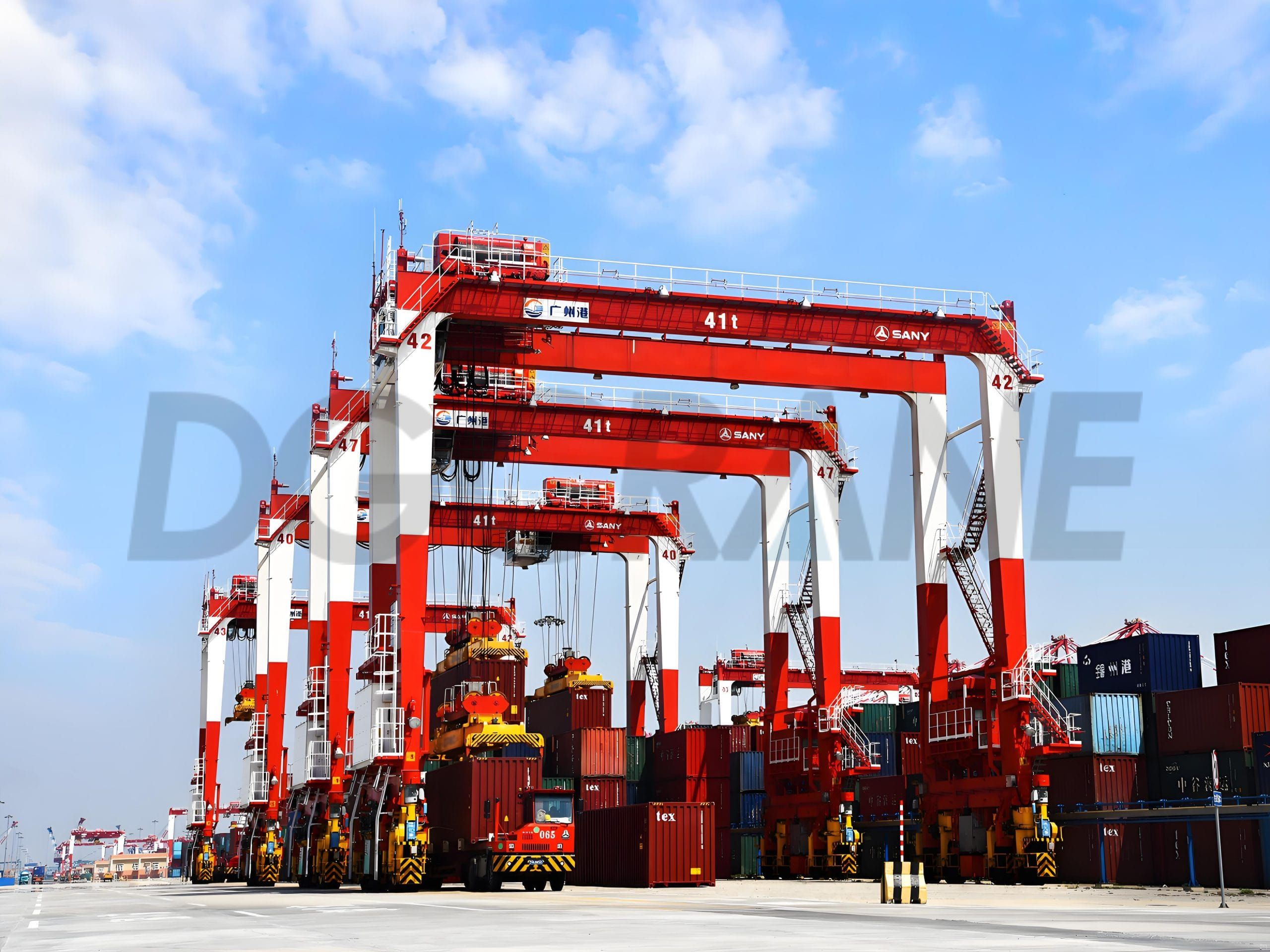

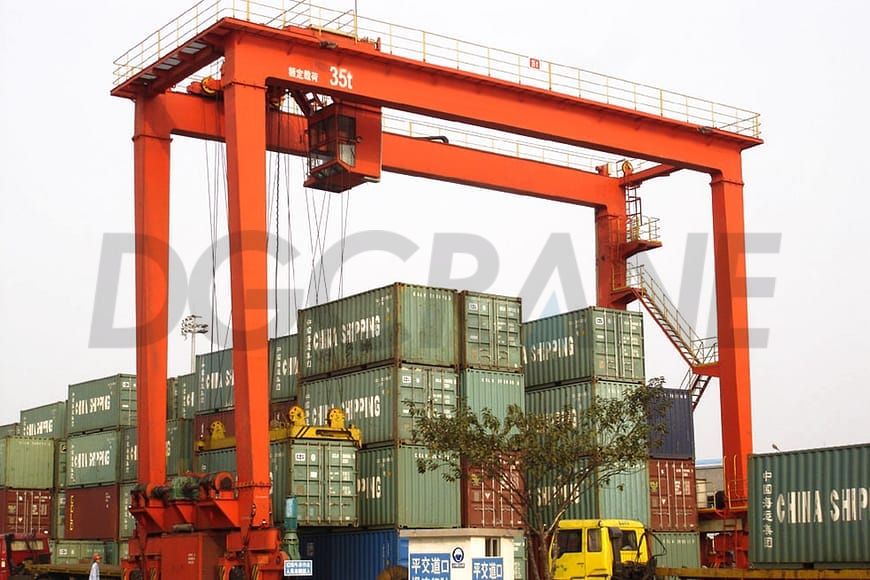

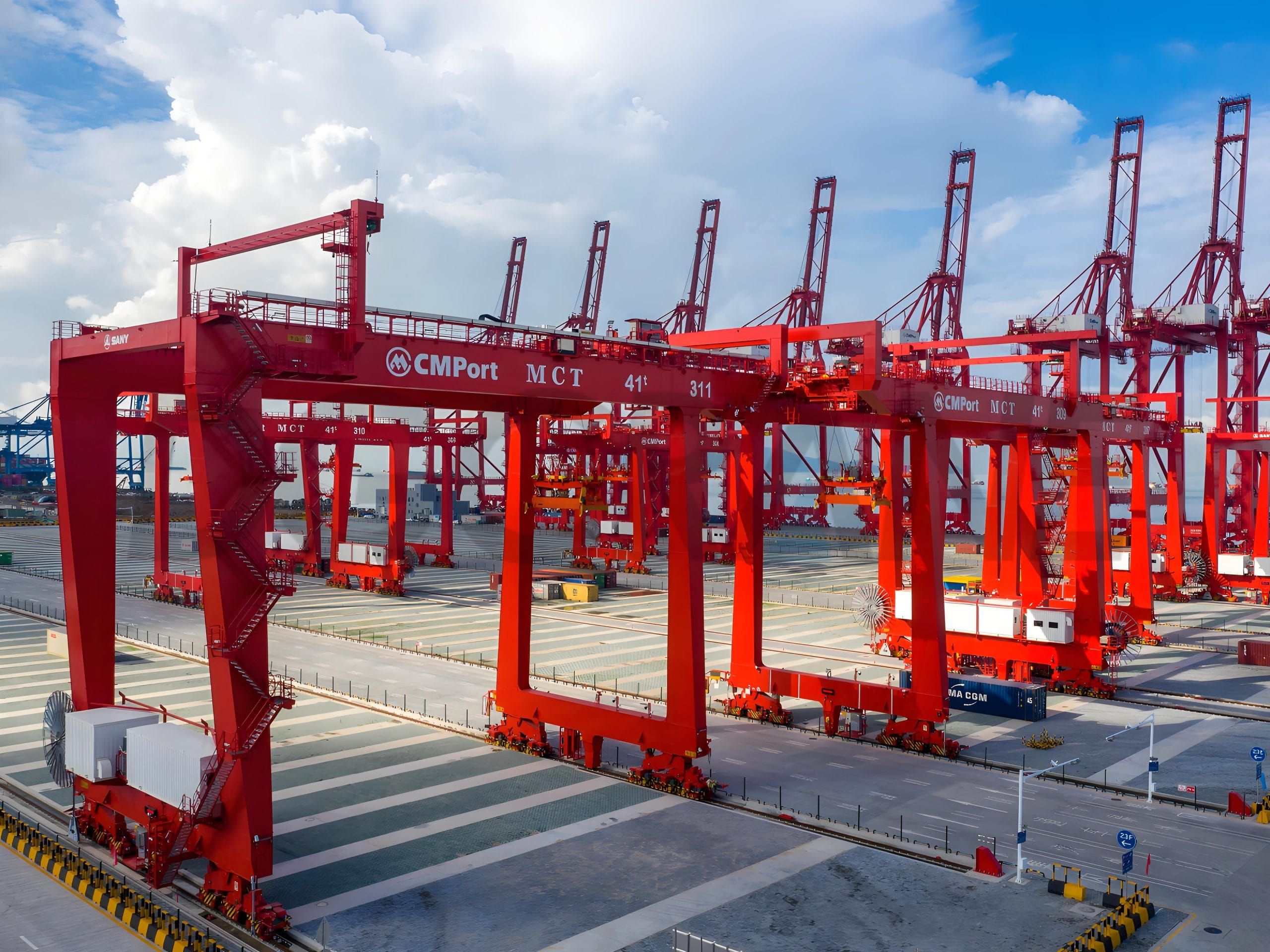

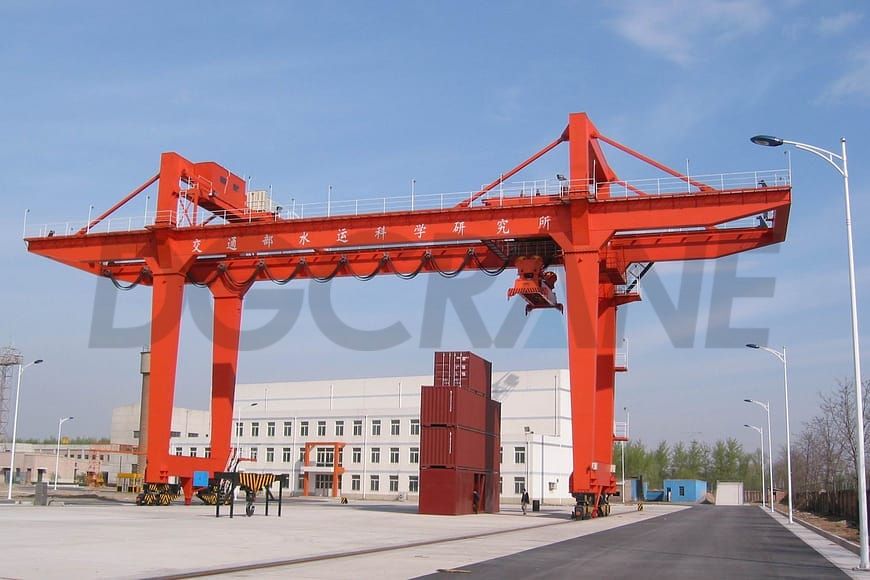

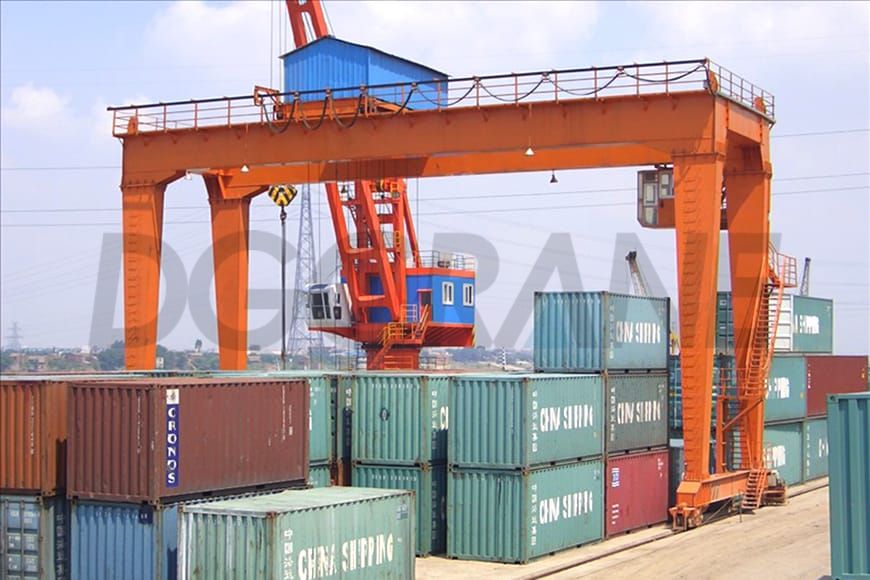

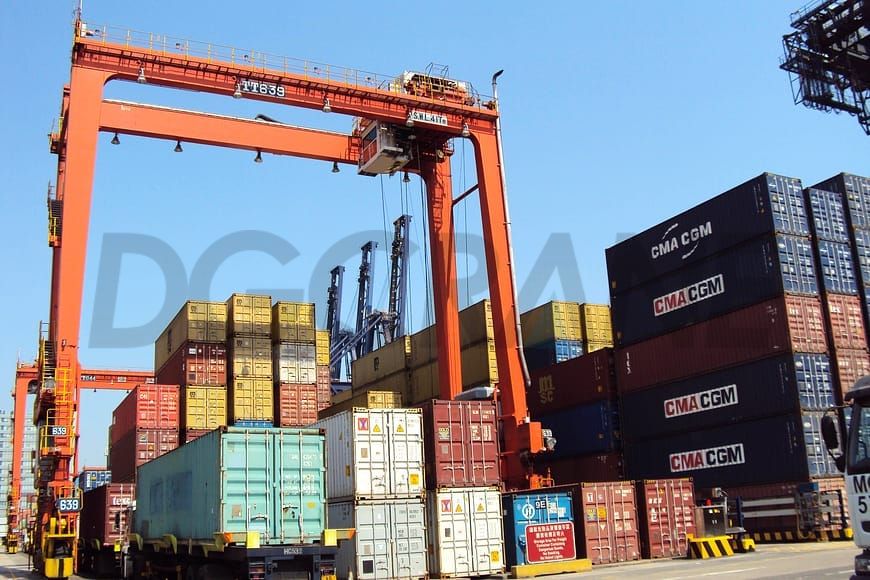

Konteyner Portal Vinç

Konteyner vinci, konteynerleri yüklemek ve boşaltmak için özel olarak tasarlanmış bir tür gantry vinçtir. Başlıca türleri arasında raylı konteyner gantry vinçleri ve lastik tekerlekli konteyner gantry vinçleri bulunur. Özel konteyner yayıcılarla donatılmışlardır ve öncelikli olarak konteyner sahalarında konteynerleri elleçlemek için kullanılırlar.

Özellikler

• Hassas konumlandırma için akıllı kontrol sistemleriyle donatılmıştır
• 20 ila 40 fitlik standart konteynerleri taşıma kapasitesine sahiptir
• Her türlü hava koşulunda çalışmaya uygun, yüksek verimli verimlilik
• Uzaktan kumanda ve otomatik yönetimi destekler
• Güçlü rüzgar ve sismik dayanıklılıkta mükemmel stabilite

Tipik Uygulamalar

• Konteyner terminalleri
• Demiryolu aktarma istasyonları
• Lojistik dağıtım merkezleri

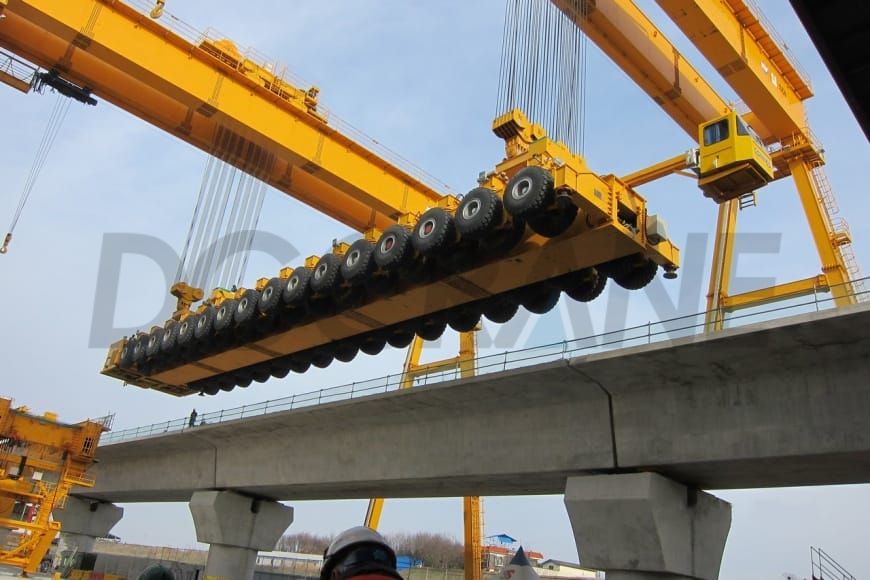

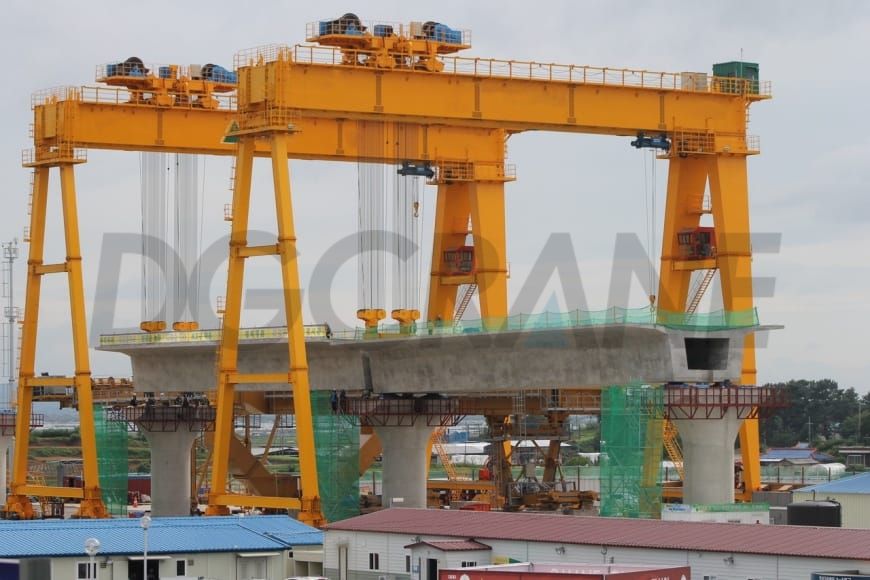

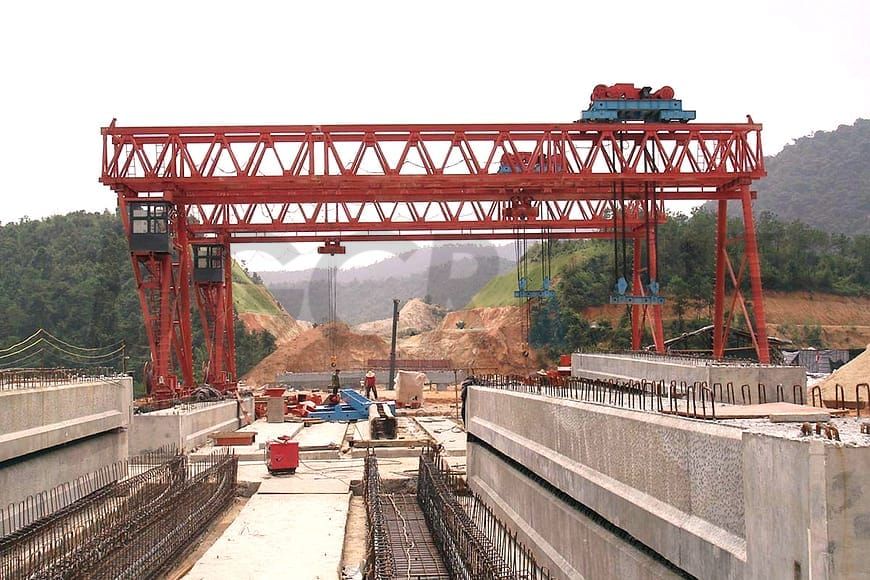

Döküm Sahası Gantry Vinç

Döküm Sahası Gantry Vinçleri, özellikle kirişleri kaldırmak için kullanıldıkları prekast kiriş sahalarında köprü inşaatlarında yaygın olarak kullanılır. Daha büyük kirişleri taşımak için tek başlarına veya birlikte çalışabilirler. Maliyet etkinliği ve kullanım kolaylığı nedeniyle kiriş kaldırıcılar inşaat sürecini önemli ölçüde hızlandırır ve yüksek hızlı demiryolları, otoyollar, yolcu demiryolları, limanlar ve diğer çeşitli altyapı projelerinde yaygın olarak uygulanır.

Özellikler

• Özellikle büyük köprü kirişlerinin yüklenmesi, boşaltılması ve konumlandırılması için kullanılan, özel kaldırma araçlarıyla donatılmıştır.
• Ana taşıyıcı 90° dönebildiğinden çok açıklıklı işlemler için uygundur.
• Tel halatlarda dengeli gerginlik sağlamak için dört noktalı kaldırma ve üç noktalı seviyeleme sistemi kullanılır.
• Hidrolik itme çubuğu mekanizmasına sahip olan troley, genel maliyetleri düşürürken çeşitli tipteki köprü kirişlerinin taşınmasına olanak sağlıyor.

Uygulamalar

• Yüksek hızlı demiryolları için kutu kirişlerin montajı
• Kentsel üst geçit köprülerinin inşası
• Dağlık veya su üstü alanlardaki köprülerin kaldırılması işlemleri
• Raylı ulaşım sistemleri için köprü projeleri

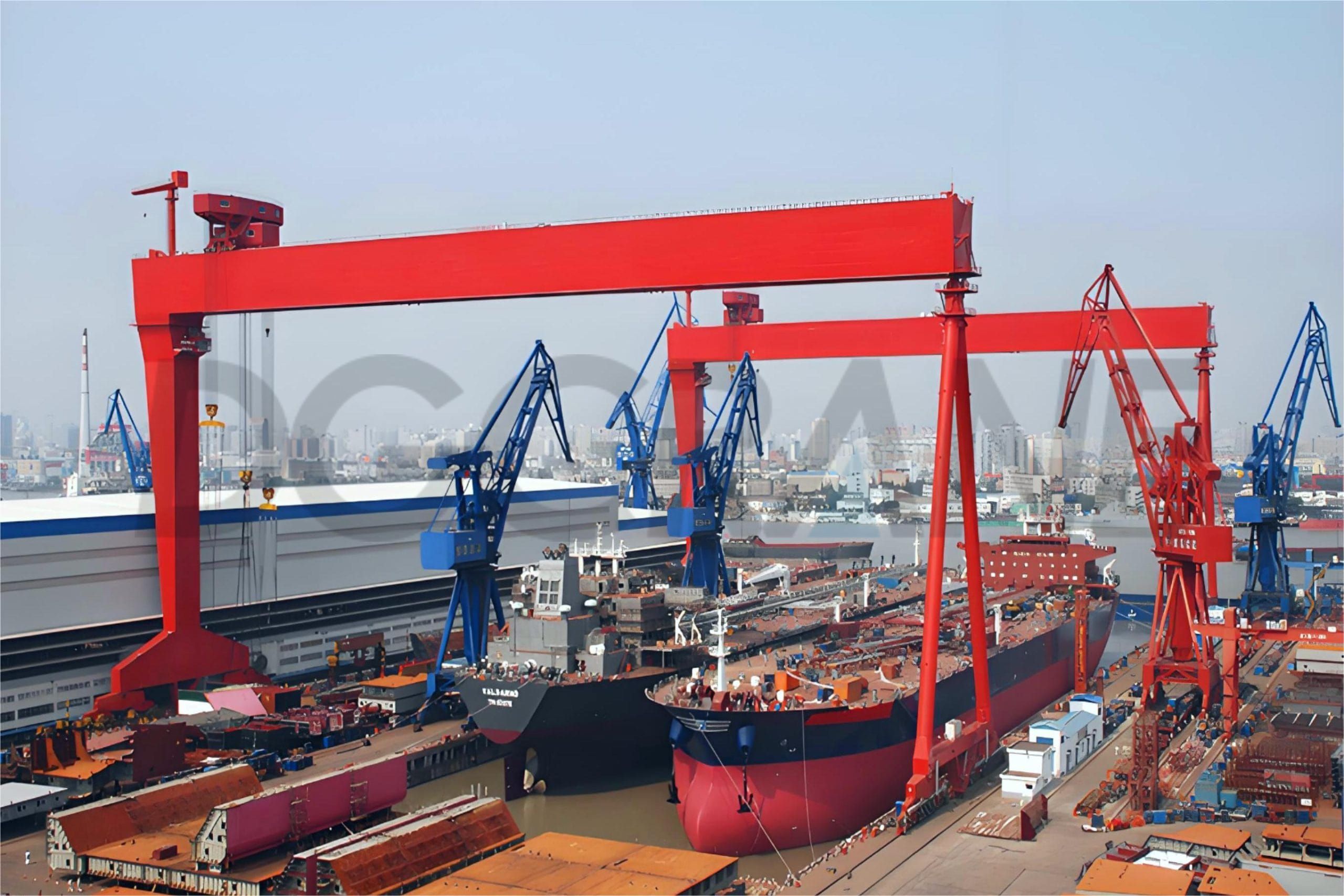

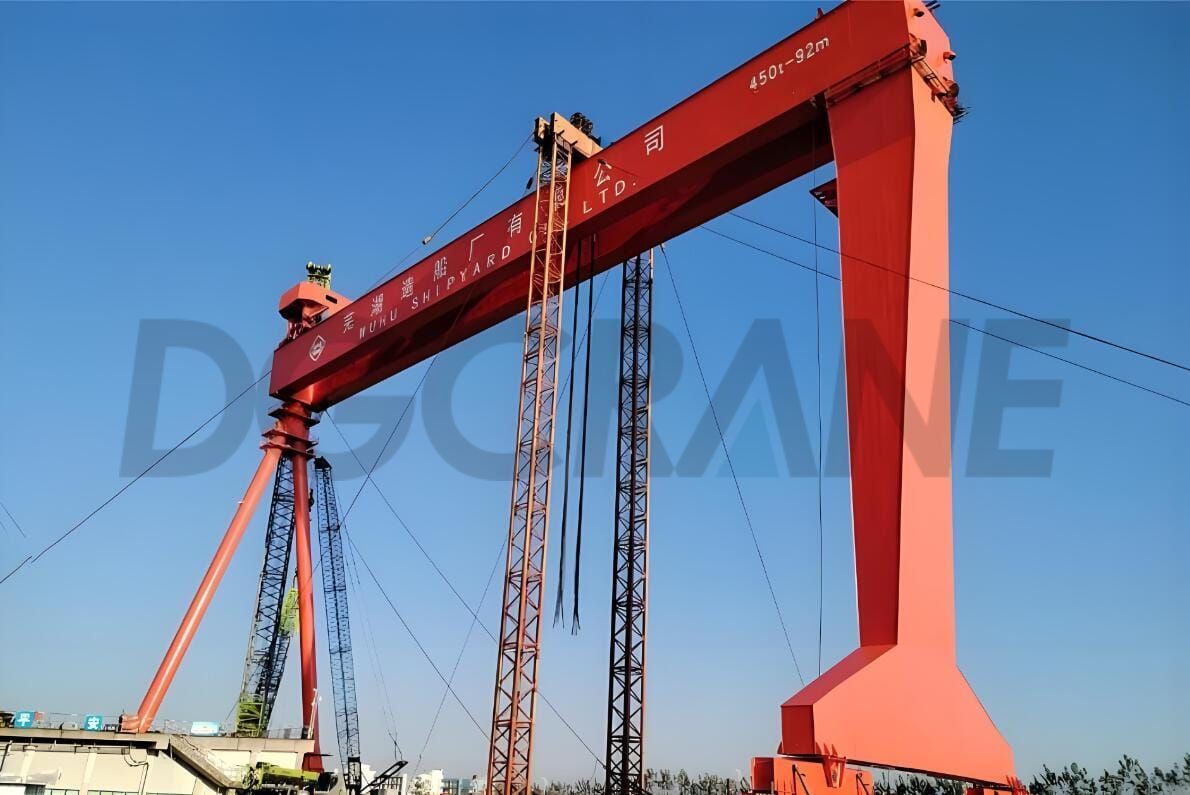

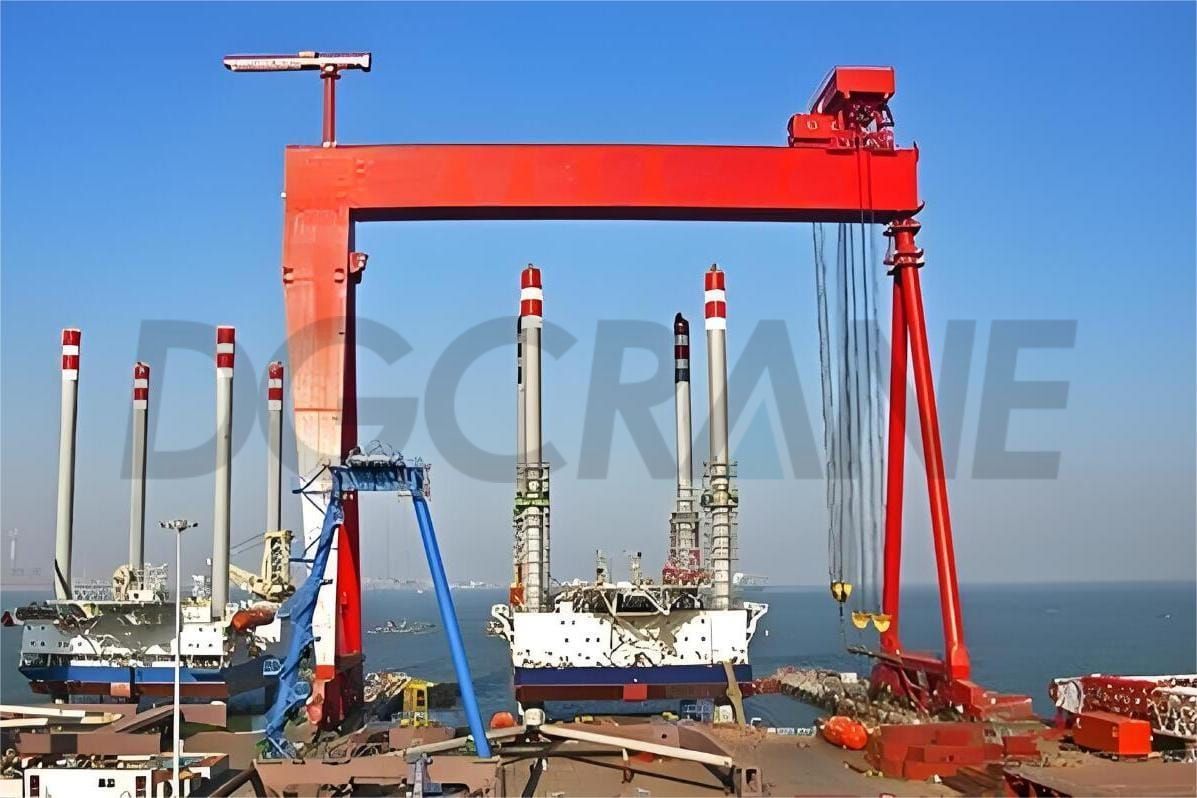

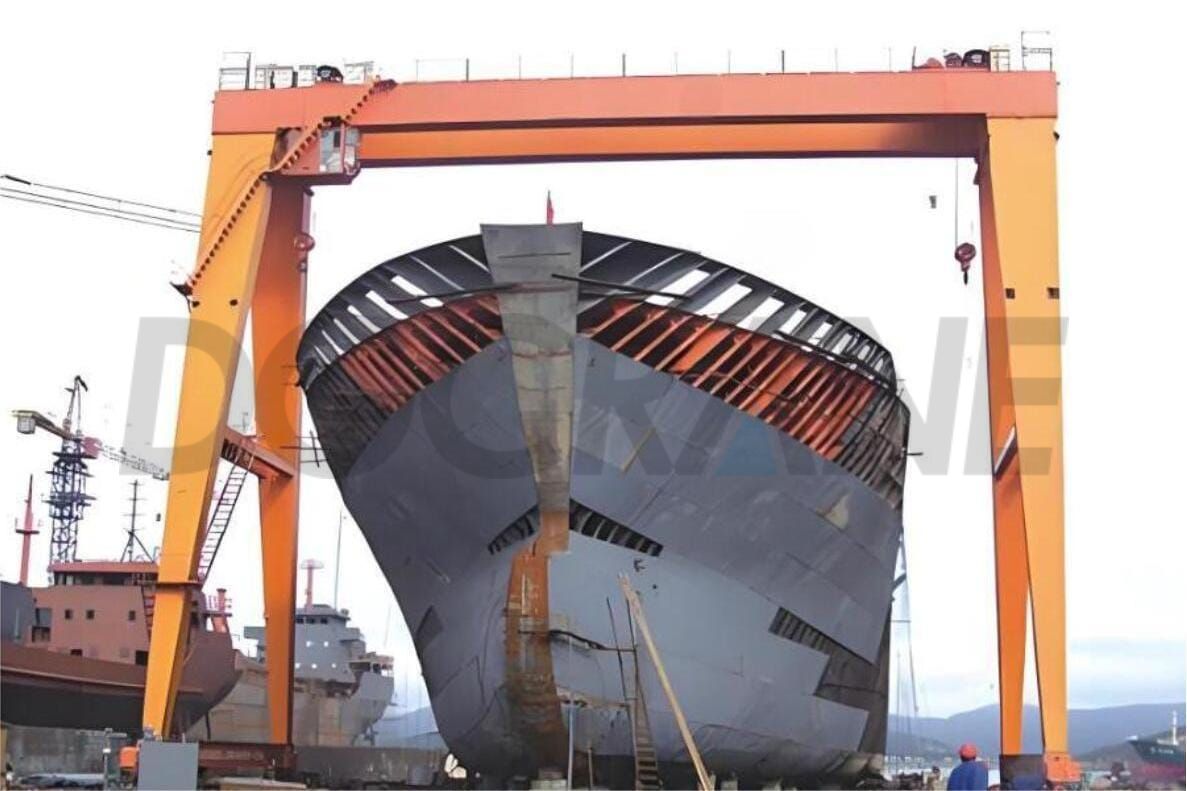

Tersane Gantry Vinç

Tersane gantry vinçleri öncelikle büyük gemi yapılarını taşımak, gemi ekipmanlarını kurmak, hammaddeleri taşımak ve gemileri monte etmek veya onarmak için kullanılır. Büyük boyutlu ve ağır nesneleri kaldırabilir, gemi inşa ve bakım süreçlerinde verimli ve güvenli operasyonlar sağlamada önemli bir rol oynar.

Özellikler

• Son derece büyük açıklık ve yükseklik, kuru havuzları veya montaj alanlarını kaplama kapasitesine sahiptir
• Birden fazla araba bağımsız olarak veya senkronize modda çalışabilir
• Kaldırma kapasitesi birkaç yüz tondan binlerce tonun üzerine kadar değişmektedir

Tipik Uygulamalar

• Gemi gövde modüllerinin kaldırılması ve montajı
• Açık deniz platform bileşenlerinin kaldırılması
• Tersaneler ve açık deniz mühendislik üretim üsleri

Endüstriyel Gantry Vinç Fiyatları

Gantry vinçler son derece mühendislik gerektiren ve özelleştirilmiş çözümlerdir.

Hazır ürünlerin aksine, endüstriyel bir portal vincin fiyatı kaldırma kapasitesi, açıklık, kaldırma yüksekliği, çalışma ortamı, kullanım sıklığı ve hatta güç kaynağı gereksinimleri gibi birden fazla faktöre bağlıdır.

Yukarıda listelenen fiyatlar yalnızca referans amaçlıdır ve nihai özelliklere, sipariş miktarına ve piyasa koşullarına bağlı olarak değişiklik gösterebilir. Doğru ve özelleştirilmiş bir teklif için lütfen bizimle iletişime geçin.

Projenizin ayrıntılarını bugün gönderin ve 24 saat içinde profesyonel bir teklif alın!

Zora Zhao

Asma Vinç/Portal Vinç/Pergel Vinç/Vinç Parçaları Çözümlerinde Uzman

Vinç Yurtdışı İhracat Sektöründe 10 yıldan fazla deneyimimizle 10.000'den fazla müşteriye satış öncesi soruları ve endişeleri konusunda yardımcı oldum; ilgili ihtiyaçlarınız varsa lütfen benimle iletişime geçmekten çekinmeyin!

Naber: +86 158 3611 5029

E-posta: zorazhao@dgcrane.com

Endüstriyel Gantry Vinçler Örnekleri

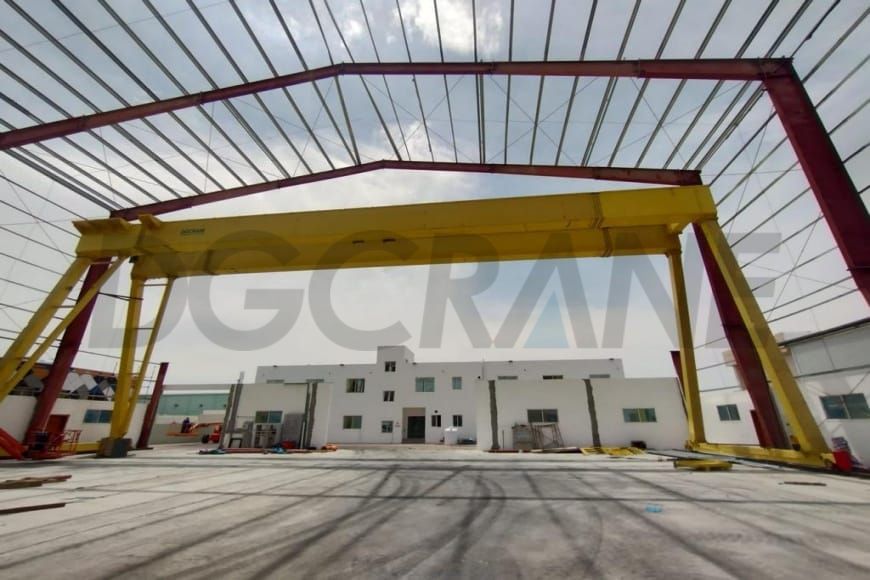

25 Tonluk Çift Kirişli Gantry Vinç Katar'a Teslim Edildi

Bu Katar'da çok iyi bilinen bir şirket ve birlikte çalıştık. Avrupa tipi çift kirişli gantry vincin çalışma görevi A5'tir. Elektrikli vincin çift kaldırma hızı vardır. Vinç hareketi ve vinç hareket hızı invertör tarafından kontrol edilir. Schneider marka VFD ve elektrik parçaları kullanıyoruz.

Özellikler:

• 25 Ton Avrupa tipi çift kirişli portal vinç
• Ülke: Katar
• Kapasite: 25 Ton
• Vinç Açıklığı: 33m
• Kaldırma yüksekliği: 13m
• Kaldırma hızı: 3,3/0,8 m/dak
• Vinç Geçiş hızı: 0-20 m/dak
• Vinç Yürüyüş Hızı: 0-30 m/dak
• Kontrol modu: Düğmeli kolye kontrolü + Kablosuz uzaktan kumanda
• Gerilim: 415V/50HZ/3PH
• Çalışma notu: FEM 2M (M5)
• Koruma sınıfı: Yalıtım F/ IP55

Filipinler'e Satılık 4 Set Çift Kirişli Gantry Vinç

Bu dört set MG 16t çift kirişli gantry vinç, uzun vadeli müşterilerimizden birinin tekrar siparişidir. 2019'da, onlara dört set MG 16t ve dört set MG 25t çift kirişli gantry vinç teslim ettik.

Yüksek çalışma frekansı nedeniyle, bu gantry vinçler için A5 görev tasarımını seçtik. Çelik çubukları, ağır motorları ve dişli kutularını kaldırmak için kullanılırlar ve esas olarak depo ve üretim atölyesi operasyonlarına hizmet ederler.

Ayrıntılı özellikler:

• Kaldırma Kapasitesi: 16 ton
• İş görevi: A5
• Açıklık: 16.6m
• Kaldırma yüksekliği: 5.6m
• Kaldırma mekanizması: 16t QD arabası
• Kaldırma hızı: 3.6m/dak
• Araba geçiş hızı: 30.5m/dak
• Vinç hareket hızı: 3.9-39m/dak
• Endüstriyel voltaj: 440V 60Hz 3ph
• Çalışma Alanı: Kapalı

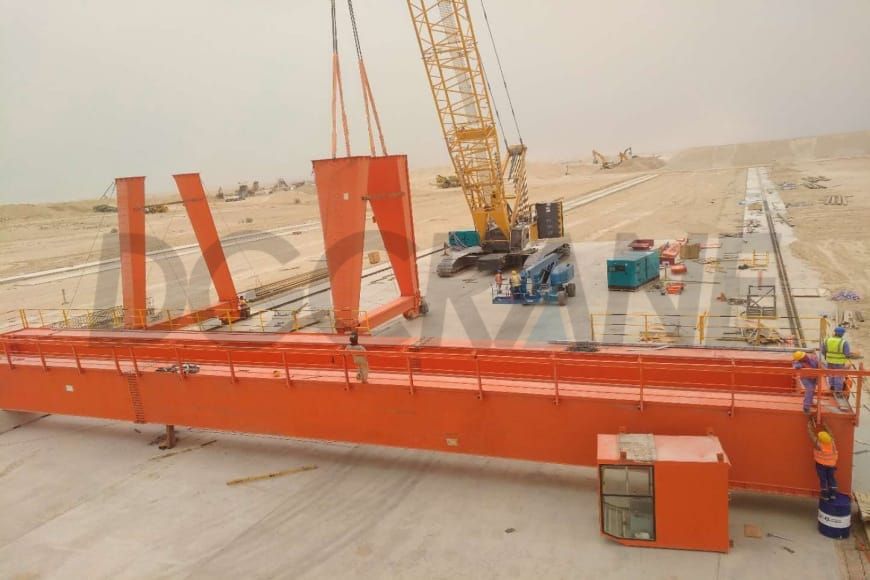

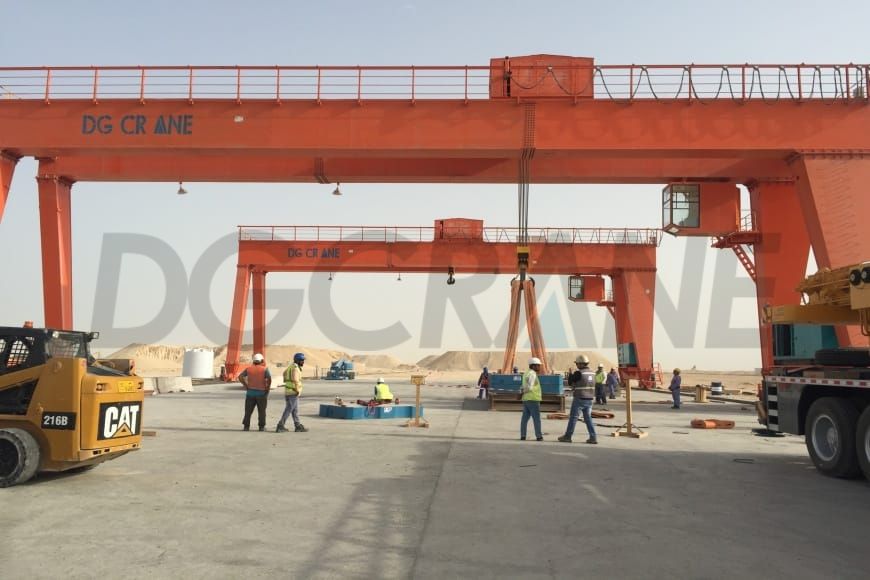

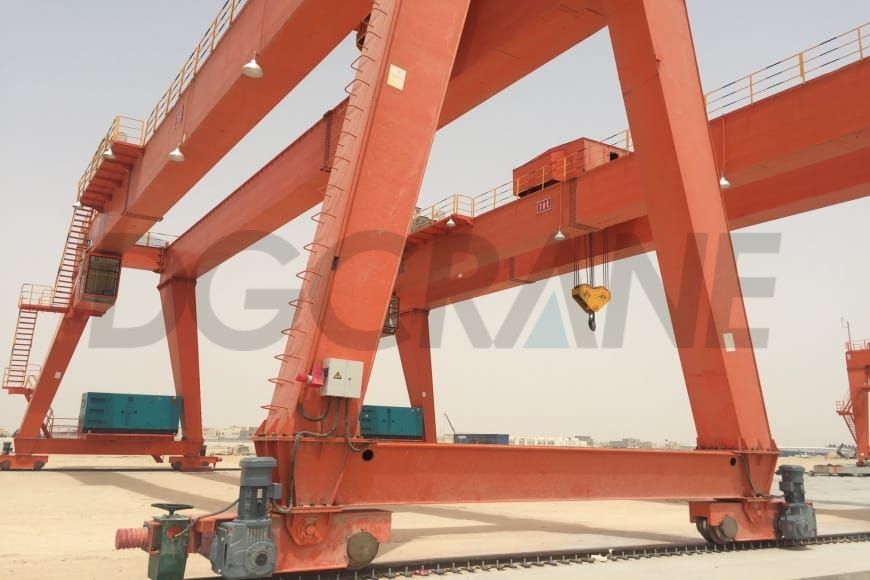

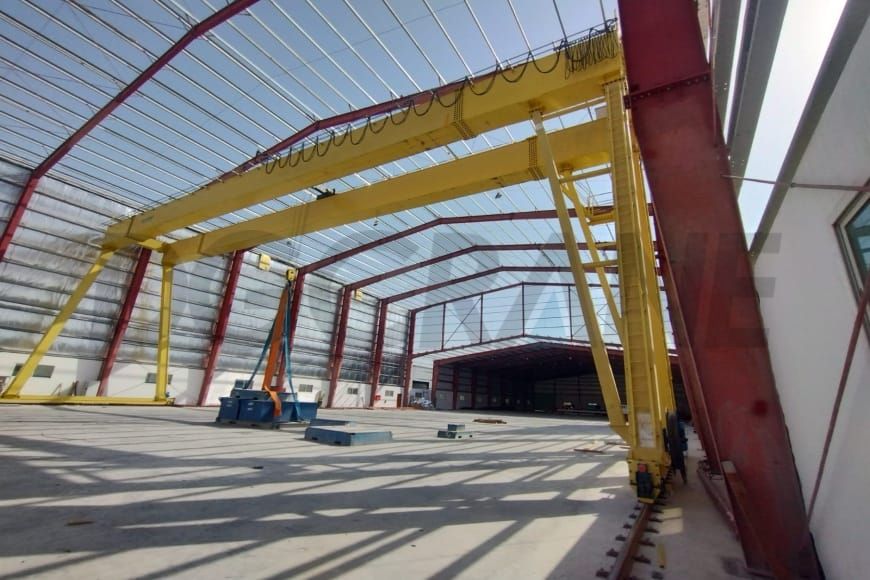

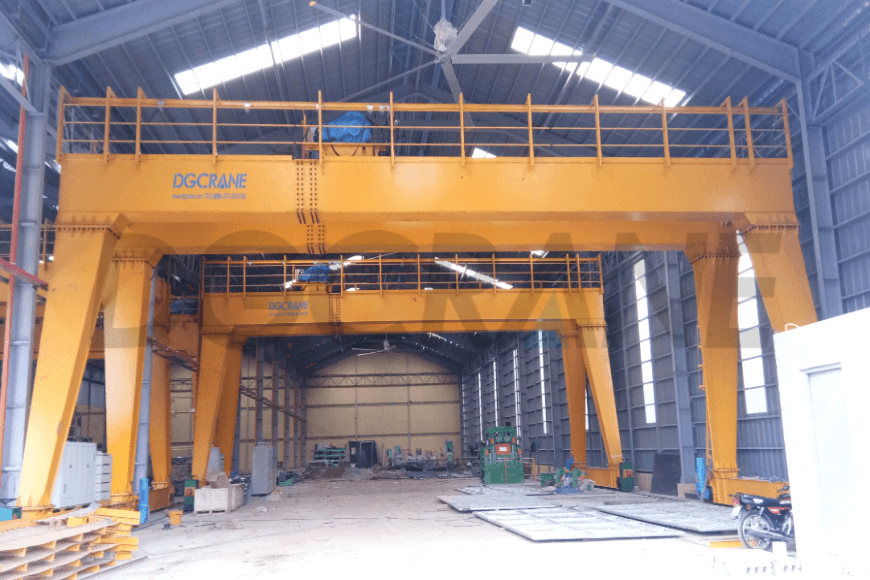

Katar'da İki Set 70 Tonluk Çift Kirişli Gantry Vinç Kuruldu

Bu iki vinç prekast ürünleri kaldırmak için kullanılır. Müşteri en yüksek kaliteyi ister ve tüm bileşenler Avrupa markalarından temin edilir. İki set gantry vincini tamamlamamız yaklaşık 90 gün sürdü. Vinçler çalışma alanına ulaştıktan sonra, kurulum ve devreye alma konusunda yardımcı olması için iki mühendis gönderdik. Müşteri ürünlerimizin kalitesinden çok memnun kaldı ve o zamandan beri gantry vinçler için tekrar sipariş verdi.

Özellikler:

• Kapasite: 70 ton
• Açıklık uzunluğu: 30 m
• Kaldırma yüksekliği: 10 m
• İş görevi: A6, motor koruma sınıfı IP55'tir.
• Güç kaynağı: 415V/50Hz/3Ph
• Kontrol modu: Kabin odası
